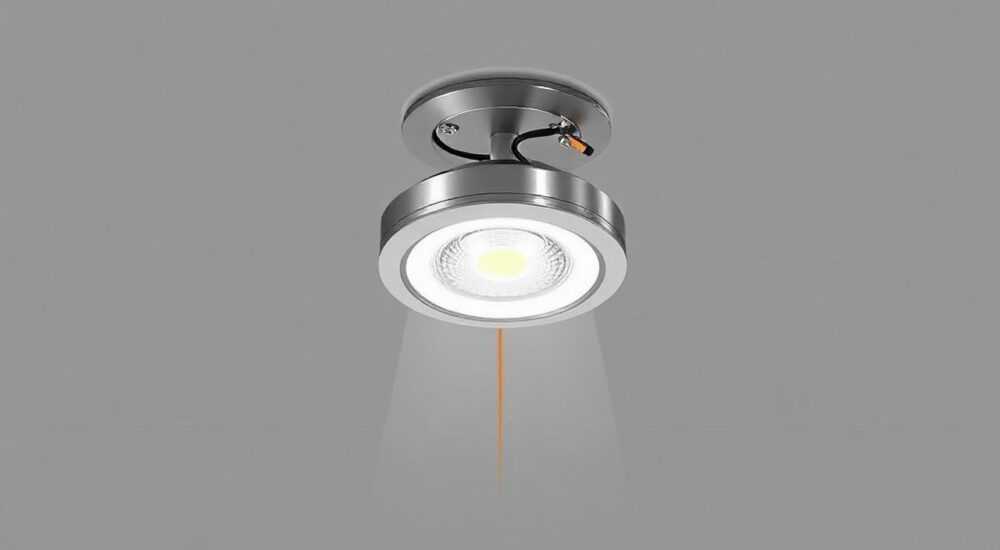

Светкомплект r75 gx53 светильник накладной как подключить

Накладной светильник со встроенным светодиодным модулем и цоколем R7s или GX53 — это современное решение для освещения жилых и коммерческих помещений. Однако при его подключении у пользователей часто возникают вопросы, особенно если речь идет о замене старого оборудования или монтаже без привлечения электрика. Вопрос «светкомплект R75 GX53 светильник накладной как подключить» объединяет несколько аспектов: тип лампы, способ крепления, схему подключения и требования безопасности. Главное — понимать, что термин «светкомплект» может означать как готовый комплект из корпуса и источника света, так и отдельные компоненты, требующие правильной сборки.

Разбираемся в терминах: что такое светкомплект, R7s, GX53 и накладной светильник

Перед тем как приступить к подключению, важно чётко понимать, с какими компонентами вы работаете. Термин «светкомплект» в обиходе может означать готовое устройство — корпус светильника с уже установленным источником света и блоком питания (драйвером). Однако на практике это часто набор из отдельных элементов: патрона, светодиодной лампы, крепёжной планки и драйвера. Особенно это касается моделей с цоколями R7s и GX53, которые используются в разных типах осветительных приборов.

Цоколь R7s — это линейный цоколь длиной 78 мм (R7s G10), чаще всего используется в кварцевых и галогенных лампах, но также встречается в светодиодных аналогах мощностью до 100 Вт. Лампа R7s имеет два штыря по краям и вставляется в патрон с фиксацией поворотом. Длина лампы может быть 75 мм (R7s-75) — важно не перепутать с другими размерами. Такие лампы применяются в потолочных, настенных и накладных светильниках, особенно в офисах и торговых залах.

Цоколь GX53 — это двухштыревой цоколь диаметром 5,3 мм с расстоянием между контактами 8,5 мм. Используется исключительно в плоских светодиодных лампах, которые устанавливаются в накладные, встраиваемые и подвесные светильники. GX53 не требует драйвера в некоторых моделях (лампы с встроенной электроникой), но чаще подключается через внешний блок питания. Эти лампы популярны в быту — в кухнях, коридорах, ванных.

Накладной светильник — это прибор, который крепится непосредственно к поверхности стены или потолка без углубления. Он проще в установке, чем встраиваемый, и не требует штробления. Подключение осуществляется через клеммы, расположенные в корпусе. Внутри может быть установлен драйвер (для LED-ламп), патрон и провода для подсоединения к сети 220 В.

Подготовка к подключению: инструменты, безопасность и проверка комплектации

Правильная подготовка — половина успеха. Перед началом работ необходимо обесточить участок электросети, где будет производиться монтаж. Это делается через автоматический выключатель в электрощитке. Убедитесь, что напряжение отсутствует, используя индикаторную отвёртку или мультиметр.

Для подключения вам понадобятся следующие инструменты:

• Отвёртка (крестовая и плоская);
• Клеммные колодки (WAGO или винтовые);
• Изолента или термоусадка;
• Монтажный нож для зачистки проводов;
• Уровень (для ровной установки);
• Перфоратор или дрель (если требуется крепление на дюбели).

Проверьте комплектацию светильника. В стандартный «светкомплект» должен входить:

• Корпус с патроном;
• Светодиодная лампа (R7s или GX53);
• Блок питания (если требуется);
• Крепёжные элементы (шурупы, дюбели);
• Инструкция по подключению.

Если в комплекте нет драйвера, а лампа — светодиодная, значит, она должна быть с встроенным источником питания. Для ламп GX53 это актуально: есть модели 220 В (прямое подключение) и 12/24 В (только с трансформатором). Лампы R7s чаще работают от 220 В, но всё равно стоит проверить маркировку.

Схема подключения накладного светильника с цоколем R7s или GX53

Процесс подключения зависит от типа лампы и наличия блока питания. Рассмотрим два основных случая.

1. Подключение светильника с лампой GX53 и встроенным драйвером (220 В):
   • Отключите питание на щитке.
   • Закрепите корпус светильника на потолке или стене.
   • Подведите сетевой кабель (фаза L, ноль N) к клеммам в корпусе.
   • Подключите провода: коричневый (L) — к клемме L, синий (N) — к клемме N.
   • Закройте крышку, вставьте лампу GX53 в патрон до щелчка.
   • Включите питание и проверьте работу.
2. Подключение светильника с внешним драйвером (например, для 12 В ламп GX53):
   • Установите драйвер в доступном месте (внутри корпуса или рядом).
   • Подключите вход драйвера к сети 220 В (L и N).
   • Выход драйвера (12 В) подключите к патрону GX53.
   • Заизолируйте все соединения.
   • Установите лампу и проверьте работу.
3. Подключение светильника с лампой R7s:
   • Лампы R7s обычно работают от 220 В и не требуют драйвера.
   • Подключите фазу и ноль к клеммам патрона (полярность не важна).
   • Вставьте лампу в патрон, повернув на 90 градусов до фиксации.
   • Плотно закройте защитную крышку.

Типичные ошибки и как их избежать при монтаже

Даже опытные домашние мастера допускают ошибки при подключении накладных светильников. Знание этих «ловушек» поможет избежать поломок и рисков.

• Подключение без отключения питания. Самая опасная ошибка. Всегда отключайте автомат и проверяйте отсутствие напряжения.
• Перепутаны цоколи R7s и GX53. Нельзя вставлять лампу одного типа в патрон другого. Это приводит к повреждению контактов.
• Использование лампы с неподходящим напряжением. Например, подключение 12-вольтовой лампы GX53 к 220 В без драйвера.
• Плохой контакт в клеммах. Ослабленные винты или недостаточная зачистка провода вызывают нагрев и искрение.
• Отсутствие изоляции соединений. Все скрутки и клеммы должны быть надёжно изолированы.

Особое внимание — местам с высокой влажностью. Если вы устанавливаете светильник в ванной, убедитесь, что он имеет степень защиты IP не ниже IP44. Лампы GX53 часто используются в таких помещениях благодаря компактности и низкому нагреву.

Эксплуатация и обслуживание: срок службы, замена ламп, уход

Светодиодные лампы GX53 и R7s имеют длительный срок службы — от 25 000 до 50 000 часов. Однако реальный ресурс зависит от качества драйвера, условий эксплуатации и частоты включения.

Чтобы продлить жизнь светильнику:

• Не превышайте максимальную мощность, указанную в паспорте;
• Регулярно протирайте плафон от пыли (раз в 3–6 месяцев);
• Избегайте попадания влаги внутрь корпуса;
• При замене лампы не касайтесь стекла руками (жир снижает теплоотвод).

Замена лампы проста:

1. Отключите питание.
2. Снимите защитную крышку (если есть).
3. Аккуратно извлеките старую лампу: для R7s — поворотом, для GX53 — вытягиванием.
4. Вставьте новую, соблюдая ориентацию.
5. Закройте крышку и включите свет.

Экспертное мнение: советы электромонтажника с 15-летним стажем

По его словам, около 30% вызовов на ремонт связаны с неправильной установкой светодиодных светильников. Чаще всего — из-за использования некачественных драйверов или самодельных соединений.

Частые вопросы и ответы по подключению накладных светильников

• Можно ли подключить два светильника GX53 к одному драйверу?
  Да, если суммарная мощность ламп не превышает 80% от мощности драйвера. Подключайте параллельно, чтобы избежать перегрузки одного канала.
• Почему лампа R7s греется?
  Галогенные лампы R7s действительно сильно нагреваются. Это нормально, но важно обеспечить вентиляцию. Светодиодные аналоги греются слабее. Если светодиодная лампа перегревается — возможно, плохой теплоотвод или неисправность.
• Как выбрать драйвер для GX53?
  Мощность драйвера должна быть на 20–30% выше суммарной мощности ламп. Например, для двух ламп по 10 Вт нужен драйвер не менее 24 Вт. Напряжение — 12 В или 24 В, в зависимости от ламп.
• Можно ли использовать диммер с лампами GX53?
  Только если лампа и драйвер поддерживают диммирование. На упаковке должно быть указано: «диммируемая» или «dimmable». Используйте диммеры для светодиодов (не для галогенок!).
• Что делать, если светильник не включается?
  Проверьте: наличие напряжения, правильность подключения, состояние лампы, исправность драйвера. Иногда причина — в плохом контакте в клемме или сработавший автомат.

Заключение

Подключение накладного светильника со светодиодной лампой R7s или GX53 — задача, выполнимая своими силами, но требующая внимания к деталям. Ключевые моменты: правильная идентификация цоколя, соблюдение полярности, использование подходящего драйвера и строгое соблюдение мер безопасности. Не стоит экономить на качестве комплектующих — хороший драйвер и надёжные клеммы продлевают срок службы светильника в разы.

• Цоколи R7s и GX53 несовместимы — проверяйте маркировку перед покупкой.
• Лампы GX53 могут требовать внешний драйвер при работе от 12 В.
• Всегда отключайте питание перед началом монтажа.
• Используйте качественные клеммные соединения и изолируйте все контакты.
• При выборе драйвера учитывайте запас мощности в 20–30%.
