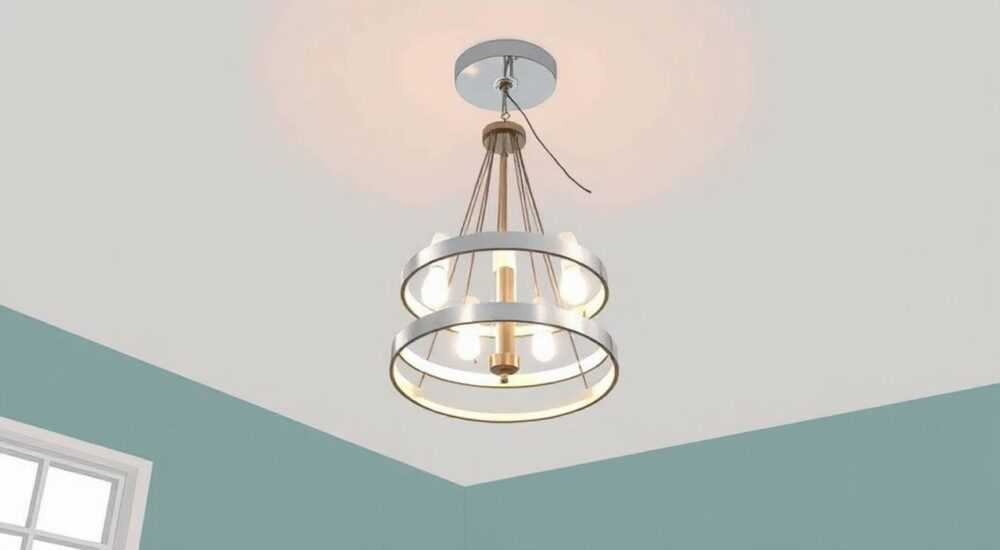

Светодиодная люстра потолочная как подключить провода

Светодиодная люстра потолочная — современное, энергоэффективное и долговечное решение для освещения помещений. Подключение такой люстры требует понимания основ электротехники, внимательности и соблюдения техники безопасности. Главное правило: перед началом работ необходимо отключить питание на распределительном щитке и убедиться в отсутствии напряжения.

Несмотря на кажущуюся простоту, ошибка при подключении может привести к короткому замыканию, выходу светильника из строя или даже поражению током. Особенно важно учитывать наличие блока питания (драйвера) в LED-люстрах, который преобразует переменное напряжение 220 В в постоянное, подходящее для светодиодов. В этой статье вы найдете пошаговое руководство, советы экспертов и ответы на самые частые вопросы, чтобы выполнить монтаж безопасно и правильно.

Как определить провода на потолке

Перед тем как подключить светодиодную люстру, нужно разобраться с проводами, выходящими из потолка. В большинстве случаев их три: фаза (L), ноль (N) и заземление (PE). Правильная идентификация — ключ к безопасному монтажу.

Цветовая маркировка проводов стандартизирована согласно ГОСТ Р 50462–2009:

• Фаза (L) — обычно коричневый, чёрный или красный;
• Ноль (N) — синий или голубой;
• Заземление (PE) — жёлто-зелёный.

Однако в старых домах цвета могут не соответствовать нормам. Поэтому полагаться только на окраску опасно. Используйте индикаторную отвёртку или мультиметр для проверки.

Как проверить фазу и ноль

1. Отключите автомат на щитке, отвечающий за освещение комнаты.
2. Аккуратно снимите старую люстру, оголив концы проводов.
3. Включите автомат и аккуратно поднесите индикаторную отвёртку к каждому проводу.
4. Провод, при контакте с которым загорается индикатор — фаза. Остальные — ноль и земля.
5. Для точной идентификации заземления используйте мультиметр: между фазой и землёй напряжение будет около 220 В, между фазой и нулём — аналогично, но при отключении нагрузки ноль остаётся «холодным».

Типы подключения светодиодных люстр

Светодиодные люстры бывают разных конструкций, и способ подключения зависит от наличия встроенного драйвера, количества контуров и типа управления.

Подключение через блок питания (драйвер)

Большинство LED-люстр работают от постоянного тока 12 В или 24 В. Это значит, что в комплекте или внутри корпуса должен быть импульсный блок питания (драйвер), преобразующий 220 В ~ в нужное напряжение.

• Провод L (фаза) подключается к входу драйвера (обозначено как «L» или «AC IN L»).
• Провод N (ноль) — к «N» или «AC IN N».
• Выход драйвера («+V» и «–V») соединяется с шинами светодиодов.
• Заземление (если есть металлический корпус) подключается к клемме PE.

Подключение люстры без драйвера (реже)

Некоторые модели рассчитаны на прямое подключение к сети 220 В. Они содержат встроенные микросхемы, распределяющие напряжение между светодиодами. Такие люстры маркируются как «220 В» и не требуют внешнего блока питания.

В этом случае провода подключаются напрямую:

• L → L (фаза к фазе);
• N → N (ноль к нулю);
• PE → корпус (при наличии).

Подключение двухклавишного выключателя

Если люстра имеет две группы светильников (например, центральную и периферийную), она подключается через двухклавишный выключатель.

Пошаговая инструкция по подключению

Подключение светодиодной люстры — процесс, требующий последовательности и внимания. Ниже приведён алгоритм для стандартной однофазной модели с драйвером.

Шаг 1: Подготовка

• Отключите электропитание на щитке. Повесьте табличку «Не включать!».
• Снимите старую люстру, если она установлена.
• Проверьте состояние проводки: нет ли повреждённой изоляции, следов перегрева.
• Подготовьте инструменты: отвёртки, индикатор, клеммы WAGO или колпачки СИЗ.

Шаг 2: Подключение драйвера

• Закрепите блок питания в корпусе люстры или на ближайшей поверхности (если он внешний).
• Подключите входные провода драйвера: L к фазе, N к нулю с потолка.
• Если есть заземление — подключите PE к корпусу люстры.

Шаг 3: Подключение светодиодной панели

• Выходные провода драйвера (+V и –V) подсоедините к соответствующим контактам на плате светодиодов.
• Используйте гибкие провода с сечением не менее 0.75 мм².
• Убедитесь, что полярность соблюдена — переполюсовка может повредить светодиоды.

Шаг 4: Фиксация и тестирование

• Аккуратно уложите все провода внутрь монтажной коробки.
• Закрепите люстру на крюке или планке.
• Включите автомат на щитке.
• Нажмите выключатель — люстра должна загореться.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении LED-освещения. Вот наиболее типичные:

• Подключение светодиодов напрямую к 220 В. Без драйвера светодиоды сгорят за секунды. Всегда проверяйте наличие и подключение блока питания.
• Перепутаны фаза и ноль. Хотя многие драйверы работают в любом порядке, это нарушает правила ПУЭ и создаёт риск при обслуживании.
• Игнорирование заземления. Если корпус люстры металлический, заземление обязательно. Без него возможен удар током при пробое изоляции.
• Плохие соединения. Скрутка без изоляции или с использованием обычной изоленты — частая причина искрения и перегрева. Используйте клеммы WAGO или опрессованные наконечники.
• Неправильная сборка при двухклавишном управлении. Перепутанные группы могут привести к тому, что одна клавиша включает всё, а другая — ничего.

Инструменты и материалы для работы

Чтобы подключить светодиодную люстру, подготовьте следующее:

• Индикаторная отвёртка — для определения фазы.
• Мультиметр — для точной проверки напряжения и целостности цепи.
• Отвёртки (крестовые и плоские) — для разборки люстры и клемм.
• Кусачки и stripper — для зачистки проводов.
• Клеммы WAGO или СИЗ — для безопасного соединения проводов.
• Изолента или термоусадка — дополнительная изоляция.
• Стремянка или устойчивая подставка — для удобства монтажа.

Экспертное мнение

Он также отмечает важность правильной вентиляции: «Светодиоды чувствительны к перегреву. Устанавливайте люстру так, чтобы вокруг блока питания был доступ воздуха. Не заделывайте его в герметичные ниши.»

Вопросы и ответы

Заключение

Подключение светодиодной потолочной люстры — задача, посильная даже начинающему, если соблюдать правила электробезопасности и чётко следовать инструкции. Главное — не спешить, проверить каждый этап и использовать качественные материалы.

• Всегда отключайте питание перед началом работ.
• Используйте драйвер для преобразования 220 В в постоянное напряжение.
• Соблюдайте полярность и цветовую маркировку проводов.
• Подключайте заземление к металлическому корпусу.
• Проверяйте работу люстры поэтапно: сначала драйвер, затем светодиоды.
