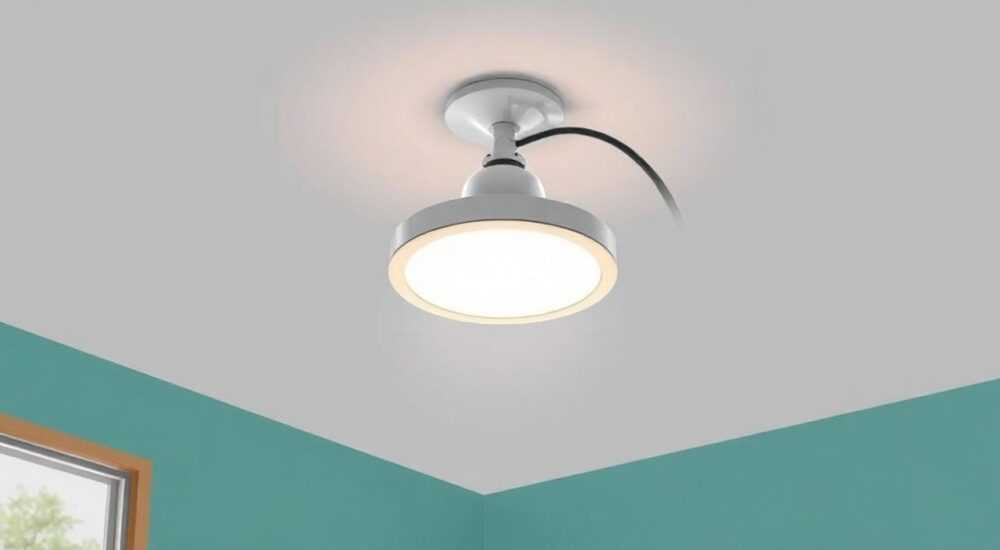

Светодиодный светильник потолочный как подключить к 220в

Светодиодный потолочный светильник подключается к сети 220 В через блок питания (драйвер), преобразующий переменное напряжение в постоянное низковольтное. Основные шаги — обесточивание, проверка маркировки на светильнике и драйвере, правильная коммутация проводов: фаза и ноль от электросети подаются на вход драйвера, выход — к LED-панели. Главное правило — соблюдать полярность и изолировать все соединения.

Светодиодные светильники стали стандартом в современном освещении благодаря высокой энергоэффективности, длительному сроку службы и экологичности. Однако при их установке у многих возникает вопрос: как правильно подключить потолочный LED-светильник к сети 220 В? В отличие от ламп накаливания или люминесцентных аналогов, светодиоды работают на постоянном токе низкого напряжения — обычно 12 или 24 В. Это означает, что прямое подключение к бытовой электросети невозможно без преобразования. Неправильная схема подключения может привести к короткому замыканию, повреждению светильника или даже пожару. Поэтому важно понимать не только порядок действий, но и принцип работы всех компонентов системы освещения.

Как устроен светодиодный светильник: принцип работы

Светодиодный потолочный светильник — это не просто источник света, а сложная электронная система. Он состоит из нескольких ключевых компонентов: светодиодной матрицы (или модуля), корпуса с рассеивателем, термостойкой платы и, что особенно важно, источника питания — драйвера. Драйвер выполняет функцию стабилизатора тока, преобразуя переменное напряжение 220 В в постоянное 12 или 24 В с нужным током. Без этого устройства светодиоды перегорят за секунды.

Драйверы бывают встроенными и внешними. Во встроенных решениях блок питания размещён внутри корпуса светильника и не требует дополнительного монтажа. Такие модели проще в установке, но менее ремонтопригодны. Внешние драйверы используются в более мощных системах, например, в офисных или промышленных светильниках. Они позволяют легко заменить вышедший из строя блок, не демонтируя весь светильник.

Полярность имеет критическое значение. При подключении выходных проводов драйвера к светодиодной панели необходимо строго соблюдать «+» и «–». Переполюсовка даже на несколько секунд может привести к полному выходу из строя светодиодов. На корпусе драйвера и светильника всегда указана маркировка: L и N для входа, + и – для выхода.

Типы драйверов и их особенности

• Константного тока — поддерживают стабильный ток при изменении напряжения. Используются в большинстве LED-светильников.
• Константного напряжения — применяются для лент и панелей с внутренним ограничением тока. Часто имеют выход 12/24 В.
• Импульсные (SMPS) — высокоэффективные, компактные, с КПД до 90%. Лучше всего подходят для домашнего использования.
• Линейные — простые, но греются сильнее. Подходят только для маломощных систем.

Подготовка к подключению: инструменты и безопасность

Перед началом работ обязательно отключите питание на распределительном щитке. Это базовое правило электробезопасности. Используйте автоматический выключатель или пробки, и повесьте предупредительную табличку, чтобы никто случайно не включил свет. Проверьте отсутствие напряжения с помощью индикаторной отвёртки или мультиметра.

Для подключения вам понадобятся:

• Отвёртки (крестовая и плоская);
• Изолента или клеммы WAGO;
• Монтажный нож или стриппер для зачистки проводов;
• Мультиметр (для проверки напряжения и целостности цепи);
• Инструмент для зажима клемм (если используются колпачки СИЗ).

Провода в потолке обычно имеют цветовую маркировку: коричневый или красный — фаза (L), синий — ноль (N), жёлто-зелёный — заземление (PE). Убедитесь, что провода достаточной длины и не повреждены. Если светильник металлический, его корпус должен быть заземлён. В этом случае подключите третий провод к соответствующему контакту на светильнике.

Проверка комплектации светильника

Перед установкой внимательно изучите паспорт изделия. Убедитесь, что в комплекте есть:

• Светодиодная панель;
• Драйвер (встроенный или отдельный);
• Крепёжные элементы (дюбели, шурупы, пружины);
• Инструкция с электрической схемой.

Если драйвер внешний, проверьте его маркировку: вход — AC 220 В, выход — DC 12/24 В. Соответствие мощности обязательно. Например, для светильника 36 Вт нужен драйвер минимум на 40–45 Вт.

Схемы подключения к 220 В: пошагово

Процесс подключения зависит от типа светильника и наличия драйвера. Рассмотрим наиболее распространённый случай — светильник с внешним драйвером.

1. Отключите питание на щитке и проверьте отсутствие напряжения.
2. Закрепите драйвер в удобном месте: за потолком, в монтажной коробке. Убедитесь, что он не будет перегреваться.
3. Подключите вход драйвера: коричневый (фаза) и синий (ноль) провода с потолка к клеммам L и N на драйвере.
4. Подключите выход драйвера: провода +V и –V к соответствующим контактам на светодиодной панели. Цвета проводов могут отличаться — ориентируйтесь по маркировке.
5. Заизолируйте все соединения с помощью клемм или изоленты.
6. Установите светильник на потолок согласно инструкции (на крюк, пружины или планку).
7. Включите питание и проверьте работу.

Если светильник с встроенным драйвером, подключение упрощается: вы подаёте 220 В напрямую на клеммы светильника, обозначенные как L и N. Заземление, если есть, подключается отдельно.

Подключение нескольких светильников

При монтаже группы светильников возможны два варианта:

• Параллельное подключение — каждый светильник подключается к общей линии питания. Надёжнее и безопаснее, особенно при использовании отдельных драйверов.
• Последовательное подключение — используется редко, только для низковольтных систем. При выходе одного светильника из строя остальные также перестают работать.

Распространённые ошибки и как их избежать

Несмотря на кажущуюся простоту, при подключении LED-светильников допускаются типичные ошибки. Первая — прямое подключение светодиодной панели к 220 В. Это самая частая причина выхода из строя. Вторая — игнорирование полярности. Даже если светильник работает, переполюсовка сокращает срок службы светодиодов.

Третья ошибка — использование драйвера меньшей мощности. Например, подключение светильника 40 Вт к драйверу на 30 Вт приведёт к его перегреву и отказу. Четвёртая — плохие контакты. Скрутки без изоляции или окислившиеся клеммы вызывают искрение, нагрев и, в худшем случае, пожар.

Чек-лист перед включением

• Питание отключено?
• Драйвер соответствует мощности светильника?
• Фаза и ноль подключены правильно?
• Соблюдена полярность на выходе драйвера?
• Все соединения изолированы?
• Корпус заземлён (если требуется)?

Экспертное мнение

Современные светильники всё чаще оснащаются технологией smart — управление через Wi-Fi, Bluetooth или Zigbee. Такие модели требуют стабильного питания и защиты от скачков напряжения. Рекомендуется использовать сетевые фильтры или стабилизаторы.

Вопросы и ответы

Заключение

Подключение светодиодного потолочного светильника к сети 220 В — задача, требующая внимания к деталям и соблюдения правил электробезопасности. Ключевой элемент — драйвер, который преобразует напряжение и стабилизирует ток. Отказ от его использования или использование несоответствующего блока питания приводит к немедленному выходу из строя оборудования.

• Всегда используйте драйвер, соответствующий параметрам светильника.
• Строго соблюдайте полярность при подключении выходных проводов.
• Обесточивайте сеть перед началом работ.
• Используйте клеммы вместо скруток для надёжного контакта.
• Обращайте внимание на вентиляцию и охлаждение светильника.
