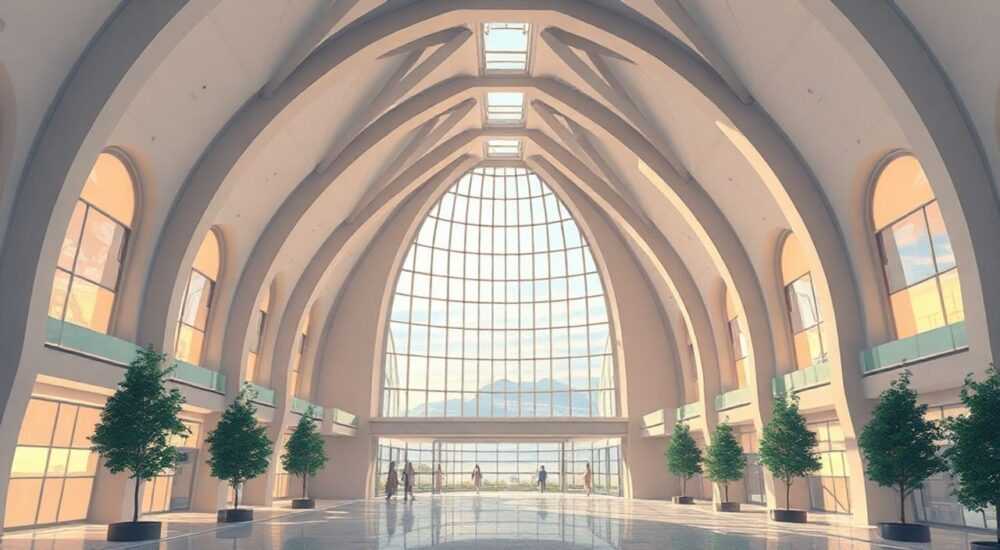

Свод в архитектуре

Свод — это криволинейная конструкция, перекрывающая пролёт между опорами и создающая характерный изгиб потолка или крыши. В архитектуре он служит не только декоративным элементом, но и важной несущей системой, распределяя нагрузку на стены и колонны. Своды использовались ещё в античности и продолжают применяться в современных зданиях благодаря своей прочности, эстетике и способности формировать пространство.

История возникновения и развития свода

Первые своды появились ещё в древних цивилизациях Месопотамии и Египта, где мастера начали использовать глиняные кирпичи для создания криволинейных перекрытий. Однако именно римляне довели технологию до совершенства, освоив бетон и разработав методы возведения массивных сводчатых сооружений. Колизей, Пантеон и термы Диоклетиана стали яркими примерами мастерства инженеров Древнего Рима.

Развитие свода шло параллельно с эволюцией строительных материалов и математических знаний. В византийской архитектуре появился купол на подкупольных арках, что позволило перекрывать более широкие пространства. В средневековой Европе готический стиль внёс революционные изменения: стрельчатые своды и контрфорсы позволили строить высочайшие соборы с огромными окнами.

В эпоху Возрождения архитекторы возвращались к классическим формам, но с новым пониманием пропорций и статики. Брунеллески при проектировании купола собора Санта-Мария-дель-Фьоре в Флоренции применил двойную оболочку, что уменьшило вес конструкции и повысило её устойчивость.

Современные технологии позволяют создавать своды из стали, железобетона, лёгких композитов и даже тканевых мембран. Это дало возможность реализовать ранее невозможные архитектурные формы — от хайтека до бионических решений.

Основные типы сводов в архитектуре

Своды классифицируются по форме, способу опирания и конструктивному решению. Каждый тип имеет свои особенности, исторический контекст и область применения.

• Цилиндрический (туннельный) свод — представляет собой полуцилиндр, опирающийся на две параллельные стены. Широко применялся в римских термах и базиликах.
• Крестовый (перекрёстный) свод — образуется пересечением двух цилиндрических сводов под прямым углом. Характерен для готических соборов, позволяет равномерно распределять нагрузку.
• Стрельчатый свод — модификация крестового свода с заострёнными арками. Уменьшает горизонтальное давление на стены, что позволило увеличить высоту зданий.
• Купол — полусферическая или овальная конструкция, покрывающая круглое или многоугольное основание. Используется в храмах, мечетях, административных зданиях.
• Свод-лепесток (сетчатый) — сложная система рёбер, образующих узор. Применяется в поздней готике и ренессансе для декоративного эффекта.
• Облегчённый свод (например, свод Каттана) — современная разновидность, использующая пустотелые блоки для снижения веса и расхода бетона.

Конструктивные особенности и принципы работы

Свод работает по принципу арки: каждый его элемент передаёт нагрузку на соседние части, а в конечном счёте — на опоры. Ключевой характеристикой является распор — горизонтальное усилие, которое свод оказывает на стены. Если его не компенсировать, стены могут разойтись.

Для противодействия распору используются:

• Утолщённые стены (особенно в романском стиле);
• Контрфорсы и пилястры;
• Железобетонные пояса и армирование;
• Подвесные системы (в современных конструкциях).

Материал играет решающую роль. В античности использовали камень и бетон, в Средние века — кирпич и известняк. Сегодня применяют:

1. Железобетон — прочный, долговечный, но требует опалубки;
2. Лёгкие бетонные блоки — для облегчённых сводов;
3. Стальные фермы — в промышленных и спортивных сооружениях;
4. Мембранные ткани — в временных и экспозиционных конструкциях.

Как рассчитывается нагрузка?

Инженеры учитывают постоянные (вес самой конструкции) и временные (снег, ветер, сейсмика) нагрузки. Современные программы, такие как Autodesk Robot Structural Analysis или SCAD Office, моделируют напряжённо-деформированное состояние свода с точностью до миллиметра.

Применение сводов в современной архитектуре

Сегодня своды — не просто дань традиции, а инструмент создания уникальных пространств. Архитекторы используют их в музеях, театрах, аэропортах, частных домах и общественных зданиях.

Яркий пример — музей Гуггенхайма в Бильбао (Франк Гери), где сочетаются металлические криволинейные формы, напоминающие своды. А в Лувре в Абу-Даби Жан Нувель создал «небесный свод» — купол диаметром 180 метров, пропускающий свет сквозь геометрический узор.

• В жилой архитектуре своды используются для визуального увеличения пространства и акцента на интерьере.
• В коммерческой недвижимости — для создания импозантных холлов и фойе.
• В экологическом строительстве — своды из глины и композитов помогают регулировать температуру и влажность.

Инновации в технологии сводов

• 3D-печать бетоном — позволяет создавать сложные криволинейные формы без опалубки.
• Автономные опалубочные системы — собираются как конструктор, многократно используются.
• Умные материалы — бетон с самоочисткой, датчиками напряжения и изменяемой пористостью.

Преимущества и недостатки использования сводов

Преимущества

• Прочность и долговечность — правильно спроектированный свод может стоять столетиями.
• Акустические свойства — купола и своды создают эффект «говорящего уха», усиливая звук.
• Эстетика — придают интерьеру монументальность и торжественность.
• Теплоэффективность — воздух в своде естественно циркулирует, снижая затраты на отопление.

Недостатки

• Высокая стоимость — особенно при использовании сложных форм и дорогих материалов.
• Необходимость в квалифицированных специалистах — ошибки в монтаже могут привести к обрушению.
• Ограничения по планировке — в сводчатом помещении сложно разместить стандартную мебель и технику.
• Требования к несущим стенам — необходимо усиление основания.

Проектирование и монтаж сводчатых конструкций

Процесс создания свода включает несколько этапов:

1. Анализ условий — тип грунта, климат, назначение здания.
2. Выбор типа свода — исходя из пролёта, высоты и дизайнерского решения.
3. Расчёт нагрузок и статики — с использованием программного обеспечения.
4. Подготовка опалубки — временная конструкция, повторяющая форму свода.
5. Укладка материала — кирпич, бетон, блоки.
6. Выдержка и демонтаж опалубки — бетон набирает прочность 28 дней.

Частые ошибки при монтаже

• Недостаточное армирование — риск трещин и прогибов.
• Ранний демонтаж опалубки — деформация свода.
• Неравномерная укладка — нарушение геометрии и прочности.
• Отсутствие учёта температурных швов — растрескивание при перепадах.

Экспертное мнение

«Свод — это не просто архитектурный элемент, это язык пространства. Он говорит о мощи, гармонии, духовности. В моей практике был проект частного дома, где мы заменили плоский потолок на гипсокартонный свод в гостиной. Заказчик не верил, что такая малая перемена изменит атмосферу. Но после завершения он сказал: “Здесь стало дышаться иначе”.

Сегодня технологии позволяют использовать своды даже в квартирах. Главное — подходить с умом: просчитать нагрузки, выбрать правильный масштаб и материал. Не нужно делать купол в 5-метровой комнате. Но мягкий цилиндрический свод над обеденной зоной — идеальное решение.»

— Ольга Петрова, архитектор-дизайнер, автор книги «Архитектура чувств»

Вопросы и ответы

Заключение

Свод — один из самых выразительных и функциональных элементов архитектуры. Он объединяет инженерную мысль и художественное видение, преодолевая века и стили. От античных терм до футуристических музеев, свод продолжает удивлять своей силой, красотой и универсальностью.

• Свод — это несущая и декоративная конструкция, работающая по принципу арки.
• Тип свода выбирается исходя из пролёта, нагрузки и архитектурного стиля.
• Современные технологии позволяют создавать своды из лёгких и умных материалов.
• Монтаж требует точного расчёта, качественной опалубки и квалифицированных исполнителей.
• Даже в небольших помещениях свод может стать ключевым элементом дизайна.
