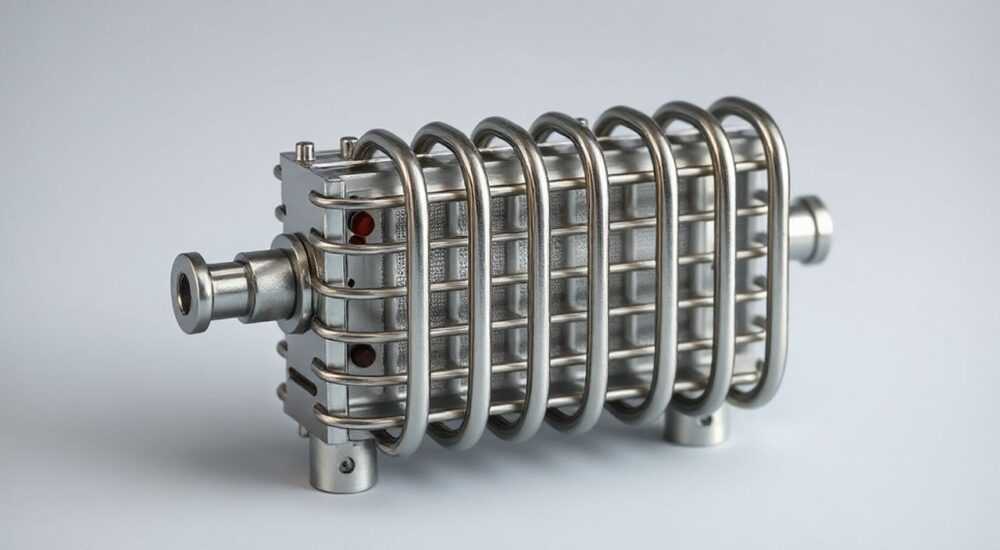

Тэн для биметаллического радиатора отопления

Биметаллические радиаторы отопления — это надежное и эффективное решение для обогрева жилых и коммерческих помещений. Их популярность обусловлена сочетанием прочности, высокой теплоотдачей и устойчивостью к гидроударам. Однако при всех достоинствах даже такие современные устройства могут выходить из строя. Одной из возможных причин неисправности становится отказ внутреннего нагревательного элемента — тэна. В отличие от классических электрических батарей, где тэн является основным источником тепла, в биметаллических радиаторах он используется редко, но всё же может присутствовать в модифицированных или гибридных моделях. Понимание конструкции, принципа работы и способов замены тэна помогает продлить срок службы оборудования и избежать дорогостоящего ремонта.

Что такое тэн в биметаллическом радиаторе?

Тэн (трубчатый электронагреватель) — это устройство, преобразующее электрическую энергию в тепловую. В системах отопления он применяется в электрических котлах, конвекторах и масляных радиаторах. Однако в стандартных биметаллических радиаторах, подключаемых к центральному отоплению, тэна изначально нет. Такие батареи работают за счёт циркуляции горячей воды из общедомового контура.

Но существуют модификации — так называемые гибридные или комбинированные биметаллические радиаторы, оснащённые электрическим подогревом. В них тэн устанавливается в нижнюю часть корпуса через специальное резьбовое отверстие. Это позволяет использовать радиатор автономно при отключении центрального отопления или в качестве дополнительного источника тепла в межсезонье.

Важно понимать, что наличие тэна — не норма, а опция. Поэтому перед покупкой или заменой необходимо точно знать модель радиатора и его технические характеристики. Установка тэна в обычный биметаллический радиатор без соответствующего отверстия невозможна без серьёзной модификации, что нарушает герметичность и безопасность.

Устройство и принцип работы

Тэн в биметаллическом радиаторе представляет собой металлическую трубку, внутри которой находится нихромовая спираль, изолированная диэлектрическим материалом (чаще всего оксидом магния). Концы спирали соединены с контактами, расположенными в головке нагревателя. При подаче напряжения спираль нагревается, тепло передаётся стенкам трубки, а затем — теплоносителю (воде или антифризу) внутри радиатора.

Работает такой тэн по принципу погружного нагревателя. Он контактирует непосредственно с жидкостью, обеспечивая быстрый и равномерный прогрев. Мощность нагрева зависит от модели — обычно от 0,5 до 2 кВт. Автоматика (термостат, датчик температуры) позволяет регулировать режим работы, предотвращая перегрев.

Конструктивно тэн состоит из:

• нагревательной трубки (из нержавеющей стали или латуни);
• керамической изоляции;
• токоведущих штырей;
• уплотнительной прокладки (паронита или силикона);
• резьбового соединения (обычно G1/2″ или G3/4″).

Подключение осуществляется через клеммную коробку, защищённую колпаком. Современные модели оснащаются защитой от сухого хода — если уровень воды падает ниже критического, тэн автоматически отключается.

Когда нужен тэн в радиаторе: сценарии применения

Несмотря на то что большинство домов отапливается централизованно, случаи, когда тэн в радиаторе становится необходимым, встречаются чаще, чем кажется. Основные сценарии:

• Аварийное отключение отопления. Зимой при прорыве труб или плановом ремонте системы тэн позволяет поддерживать комфортную температуру в квартире.
• Дача или загородный дом с сезонным проживанием. Если дом не отапливается постоянно, электроподогрев предотвращает замерзание системы и повреждение оборудования.
• Дополнительный обогрев в холодные периоды. В старых домах с недостаточным напором теплоносителя тэн компенсирует дефицит тепла.
• Индивидуальные системы с возможностью автономии. Некоторые владельцы предпочитают гибкие решения — основной обогрев от котла, резервный — от электричества.

Особенно актуальны такие решения в регионах с нестабильной подачей тепла — например, на Севере или в старом жилом фонде. По данным Росстата, более 30% аварийных ситуаций в отопительный сезон связаны с гидроударами и разморозками, которые можно минимизировать при наличии резервного подогрева.

Как выбрать правильный тэн: ключевые параметры

Выбор тэна — ответственный этап, от которого зависит безопасность и долговечность системы. Ошибочный подбор может привести к протечкам, короткому замыканию или выходу из строя радиатора. Основные критерии:

1. Тип резьбы. Самые распространённые — G1/2″ и G3/4″. Необходимо точно измерить посадочное место в радиаторе. Подгонка недопустима.
2. Мощность. Зависит от объёма секций. На каждые 10 литров воды — 1 кВт. Например, для 10-секционного радиатора (~15 л) подойдёт тэн на 1,5 кВт.
3. Длина рабочей части. Должна быть достаточной для погружения, но не касаться дна. Обычно 250–400 мм.
4. Материал корпуса. Латунь — наиболее совместима с биметаллом. Нержавеющая сталь допустима, но может вызывать гальваническую коррозию при контакте с алюминием.
5. Наличие термостата и защиты от сухого хода. Желательно выбирать модели с автоматикой — они безопаснее и экономичнее.

Замена тэна своими руками: пошаговая инструкция

Если тэн вышел из строя, его можно заменить самостоятельно. Главное — соблюдать последовательность и технику безопасности. Вот пошаговый алгоритм:

1. Отключите питание и перекройте систему. Отсоедините радиатор от электросети и перекройте запорные краны. Слейте воду через сливной кран или нижний патрубок.
2. Демонтируйте старый тэн. Открутите защитный колпак, отключите провода. Гаечным ключом аккуратно выверните тэн против часовой стрелки. Будьте осторожны — резьба может быть прикипевшей.
3. Очистите посадочное место. Удалите остатки прокладки, накипь и коррозию. Протрите насухо.
4. Установите новую прокладку. Используйте паронитовую или графитовую прокладку подходящего диаметра. Не используйте ФУМ-ленту — она не предназначена для высоких температур.
5. Вкрутите новый тэн. Вручную начните завинчивание, чтобы не сорвать резьбу. Затяните ключом, но без чрезмерного усилия.
6. Подключите провода и проверьте герметичность. Подключите фазу, ноль и заземление согласно схеме. Наполните радиатор водой, включите подачу и проверьте соединение на утечки.
7. Включите питание и протестируйте. Подайте напряжение, активируйте тэн. Убедитесь, что он нагревается, а защита от сухого хода работает.

Распространённые ошибки при монтаже и как их избежать

Даже опытные мастера допускают ошибки при установке тэна. Вот самые частые:

• Установка тэна без прокладки. Это приводит к протечкам и потере герметичности. Всегда используйте новую прокладку.
• Перетяжка резьбы. Избыточное усилие деформирует резьбу в корпусе радиатора, особенно если он алюминиевый. Максимальный момент затяжки — 3–5 Н·м.
• Использование ФУМ-ленты вместо прокладки. Лента не выдерживает температур и давления, распадается, вызывая течь.
• Подключение без заземления. Это нарушает правила электробезопасности. Тэн обязательно должен быть заземлён.
• Запуск без воды. Как уже говорилось, это самая частая причина выхода из строя.

Совместимость и аналоги: можно ли ставить неоригинальные тэны?

Многие пользователи задаются вопросом: можно ли заменить оригинальный тэн на универсальный? Ответ — да, при условии точного соответствия параметров. Современные универсальные тэны (например, марок Roda, Rifar, Global) имеют широкую линейку размеров и типов резьбы.

Однако есть нюансы:

• Гальваническая совместимость: латунный тэн безопаснее для биметалла, чем стальной.
• Форма головки: должна позволять установку термостата и клеммной коробки.
• Гарантия: использование неоригинальных деталей может аннулировать гарантию на радиатор.

Если оригинальный тэн снят с производства, подберите аналог по следующим характеристикам:

• диаметр резьбы;
• длина;
• мощность;
• тип крепления прокладки;
• наличие резьбы под термодатчик (если требуется).

Экспертное мнение

Вопросы и ответы

Заключение

Тэн для биметаллического радиатора — это не обязательный, но крайне полезный элемент в определённых условиях. Он превращает обычную батарею в автономное отопительное устройство, способное работать независимо от центральной системы. Однако его установка и эксплуатация требуют знаний, внимания к деталям и соблюдения техники безопасности.

• Тэн устанавливается только в специализированные биметаллические радиаторы с резьбовым отверстием.
• При выборе важны: мощность, тип резьбы, материал и наличие защиты от сухого хода.
• Замена возможна своими руками, но требует точности и соблюдения правил безопасности.
• Использование неоригинальных тэнов допустимо при полном соответствии параметров.
• Главное правило: никогда не включайте тэн без воды.
