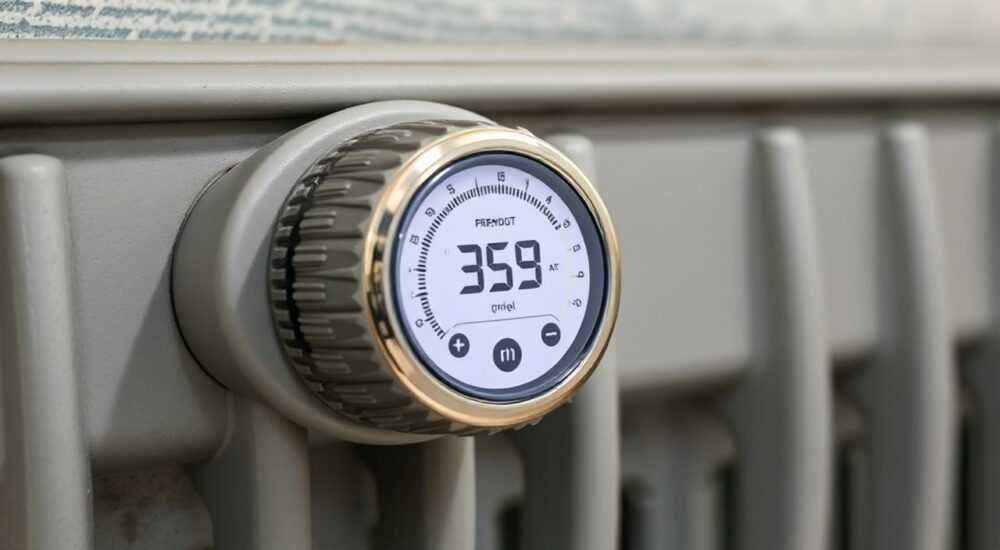

Тен в чугунную батареи отопления с терморегулятором

В установке отопления в квартире или частном доме важно не только поддерживать комфортную температуру, но и уметь её регулировать. Одним из эффективных решений для контроля тепла в радиаторах является терморегулятор (термоголовка) на чугунные батареи. Однако не все понимают, как он работает, можно ли его установить на старые чугунные радиаторы и какие нюансы нужно учитывать при выборе и монтаже.

Чугунные радиаторы — классика советского и постсоветского жилищного фонда. Они долговечны, устойчивы к гидроударам и коррозии, но обладают высокой инерционностью: долго нагреваются и остывают. Из-за этого многие считают, что установка терморегулятора на такую батарею бесполезна. Это заблуждение. Современные технологии позволяют эффективно управлять теплоотдачей даже самых массивных чугунных секций. Главное — правильно подобрать оборудование и учесть особенности системы отопления.

Зачем нужен терморегулятор на чугунные батареи?

Терморегулятор на радиатор — это устройство, которое автоматически регулирует поток теплоносителя в зависимости от температуры воздуха в помещении. Основная цель — создать комфортный микроклимат и снизить энергозатраты. В условиях централизованного отопления, где температура в батареях часто зашкаливает, особенно актуально иметь возможность прикрыть подачу тепла.
Для чугунных батарей терморегулятор решает несколько задач. Во-первых, он помогает избежать перегрева комнаты, когда за окном уже потеплело, но система продолжает работать на полную. Во-вторых, позволяет сэкономить до 15–20% на отоплении, по данным исследований НИУ МЭИ. В-третьих, продлевает срок службы всей системы, снижая гидравлические нагрузки.

Автоматизация отопления повышает качество жизни. Представьте: вы уходите из дома — температура в комнате плавно снижается. Вернулись — система начинает прогревать помещение заранее, если используется программируемая головка. Это особенно ценно в спальнях, детских и гостиных, где требования к комфорту различаются.

Преимущества установки терморегулятора

• Комфортный климат без ручного управления вентилями.
• Экономия на оплате за отопление благодаря точному контролю.
• Снижение конденсата на окнах и батареях за счёт стабильной температуры.
• Уменьшение шума в системе — плавное регулирование потока вместо резких перепадов.
• Защита от перегрева мебели и отделки рядом с радиатором.

Как работает термостатический кран?

Термостатический радиаторный клапан (ТЕВ) состоит из двух основных элементов: вентильной части (исполнительного механизма) и термоголовки. Вентиль устанавливается на подводку батареи и механически перекрывает поток теплоносителя. Термоголовка — это чувствительный элемент, реагирующий на температуру воздуха.
Принцип работы прост: внутри головки находится сильфон — капсула с термочувствительной жидкостью или газом. При повышении температуры жидкость расширяется, толкает шток, который прикрывает клапан. При охлаждении — процесс идёт в обратную сторону. Таким образом, достигается автоматическое поддержание заданной температуры.

Типы термоголовок:

• Механические — самые распространённые, надёжные, не требуют питания.
• Электронные — с цифровым дисплеем, программированием режимов, Wi-Fi управлением.
• С выносным датчиком — когда сенсор размещается отдельно, например, в зоне комфорта.

Где размещать термоголовку?

Правильное расположение критично. Головка должна быть в зоне свободной циркуляции воздуха, на уровне 80–150 см от пола, вне прямого воздействия солнца, сквозняков и теплового излучения от других приборов. Если батарея закрыта экраном, терморегулятор может показывать неверные данные.

Можно ли поставить ТЕВ на чугунную батарею?

Да, установить термостатический вентиль на чугунную батарею можно, но с оговорками. Главное условие — наличие подходящей резьбы и типа подключения. Чугунные радиаторы чаще всего имеют резьбовые соединения G½» или G¾», что совместимо со стандартными термоклапанами.
Однако есть нюанс: большинство старых чугунных батарей подключены по однотрубной системе (Ленинградка), где важна пропускная способность. Если просто поставить термостатический вентиль на подачу, можно нарушить циркуляцию для следующих радиаторов. Решение — использовать вентиль с предварительной настройкой (регулировкой гидравлического сопротивления).

Когда установка невозможна?

• Если на батарее стоит шаровый кран — он не предназначен для регулирования, только для полного открытия/закрытия.
• При отсутствии доступа к подводке (например, труба замурована).
• Если система централизованного отопления запрещает индивидуальные регуляторы (редко, но встречается в ЖЭКах).

Выбор термоголовки для чугунной батареи

Не все термоголовки одинаково хорошо работают с чугунными радиаторами. Из-за высокой тепловой инерции важно выбрать модель с плавной регулировкой и хорошей чувствительностью.
Обратите внимание на:

• Тип клапана: угловой или прямой — зависит от схемы подключения.
• Наличие функции предварительной настройки — позволяет выставить гидравлическое сопротивление.
• Диапазон регулировки температуры: обычно 6–28 °C.
• Совместимость с брендом: Danfoss, Herz, Oventrop, Caleffi — лучшие варианты.

Рекомендуемые модели для чугунных батарей

1. Danfoss RTS — надёжная механическая головка с возможностью замены сильфона.
2. Oventrop Uni D — компактная, подходит для тесных мест.
3. Herz EU EQC — с функцией эквиконтура, идеальна для однотрубных систем.
4. Salus Controls RT500RF — электронная с дистанционным управлением.

Цена варьируется от 1 500 до 8 000 рублей. Электронные модели дороже, но окупаются за 2–3 сезона за счёт экономии.

Установка терморегулятора своими руками: пошаговая инструкция

Установка возможна при наличии базовых навыков сантехники. Работы проводятся при отключённой системе отопления (в межсезонье или с согласования в доме).

1. Отключите подачу теплоносителя. Закройте стояк или дождитесь общего отключения.
2. Слейте воду из радиатора через сливной кран или разрыв в соединении.
3. Демонтируйте старый вентиль или муфту. Используйте ключи, будьте аккуратны с резьбой.
4. Установите термостатический клапан. Нанесите фум-ленту на резьбу, затяните равномерно.
5. Подключите термоголовку к клапану — обычно это быстросъёмное соединение.
6. Откройте стояк и проверьте на утечки. Устраните протечки подтяжкой.
7. Настройте начальное положение — установите желаемую температуру (обычно 3–4 деления).

Для однотрубной системы дополнительно:

• Убедитесь, что байпас (перемычка) остаётся открытой.
• Выполните гидравлическую настройку — отрегулируйте пропускную способность клапана.

Распространённые ошибки и как их избежать

• Установка термоголовки под углом или вверх ногами. Это нарушает работу сильфона. Головка должна быть строго горизонтально.
• Закрытие головки шторой или декоративным кожухом. Приводит к ложным срабатываниям. Оставьте зазор не менее 10 см.
• Использование шарового крана вместо термостатического вентиля. Шаровый кран не предназначен для плавной регулировки — он быстро выйдет из строя.
• Отсутствие предварительной настройки в однотрубной системе. Может вызвать недогрев соседних радиаторов.
• Попытка установки без слива воды. Приведёт к затоплению. Всегда работайте на сухой системе.

Экспертное мнение

Автоматизация отопления — не прихоть, а необходимость в условиях растущих тарифов и стремления к комфорту. Даже на чугунных радиаторах терморегулятор окупается за 2–4 года. Главное — соблюдать принципы гидравлической совместимости.
При выборе оборудования ориентируйтесь не на цену, а на соответствие системе. В однотрубной разводке предпочтительны клапаны с функцией эквиконтура — они сохраняют стабильный перепад температур. В новых домах с двухтрубной системой подойдут любые современные модели.
Не пренебрегайте настройкой. Даже самый дорогой термостат будет работать некорректно, если не выполнить первоначальную балансировку. Используйте метод последовательного закрытия или тепловизор для контроля.

Вопросы и ответы

Заключение

Установка терморегулятора на чугунную батарею — разумное решение для повышения комфорта и энергоэффективности. Несмотря на инерционность чугуна, современные термостатические клапаны справляются с задачей, предотвращая перегрев и снижая расходы. Главное — правильно подобрать оборудование, учесть тип системы отопления и грамотно выполнить монтаж.

• Терморегулятор подходит для чугунных батарей при условии совместимости с системой отопления.
• Особое внимание — однотрубным системам: нужен клапан с настройкой и работающий байпас.
• Выбирайте качественные бренды и устанавливайте головку в зоне свободного доступа воздуха.
• Монтаж возможен своими силами, но требует осторожности и соблюдения технологии.
• Окупаемость — от 2 до 5 лет, в зависимости от тарифов и интенсивности использования.
