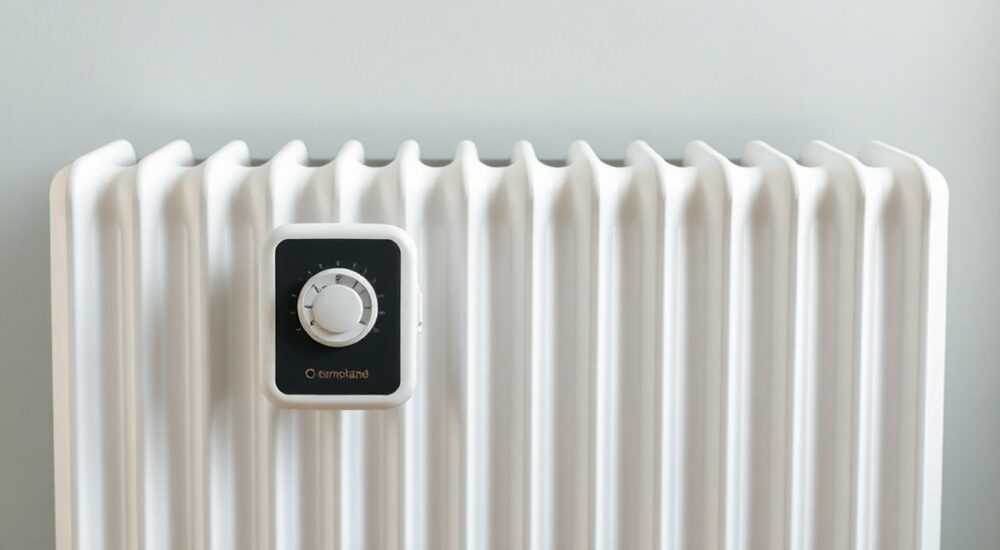

Тен в радиаторе отопления с терморегулятором

Термостатический клапан в радиаторе отопления — это устройство, регулирующее температуру в помещении за счёт изменения объёма теплоносителя, поступающего в батарею. Его наличие позволяет поддерживать комфортный микроклимат и снижать расходы на отопление. Однако многие пользователи сталкиваются с проблемой: почему в радиаторе с терморегулятором не греет или греет неравномерно? Причин может быть несколько — от неправильной установки до конструктивных особенностей системы.

Термостат в радиаторе помогает точно регулировать температуру, но его эффективность зависит от правильного монтажа, типа разводки и совместимости с системой. Главное — использовать термоклапан с термоголовкой, установленной горизонтально, и избегать перекрытия датчика шторами или экранами.

Отопительные системы в современных домах всё чаще оснащаются термостатическими клапанами — важным элементом энергоэффективности и комфорта. Особенно актуальна их установка в многоквартирных домах и частных коттеджах, где требуется индивидуальный контроль тепла в каждой комнате. Терморегулятор состоит из двух частей: клапана (вентиля) и термоголовки, которая реагирует на изменение температуры воздуха. Когда воздух нагревается, головка закрывает поток теплоносителя, при охлаждении — открывает. Это обеспечивает стабильную температуру без постоянного вмешательства.

Однако, несмотря на простоту концепции, на практике пользователи часто жалуются: «Радиатор с терморегулятором плохо греет», «Термостат не реагирует» или «В одной комнате жарко, в другой — холодно». Эти проблемы возникают не из-за дефектов устройства, а вследствие ошибок проектирования, монтажа или эксплуатации. Чтобы избежать этих недоразумений, важно понимать принцип работы, типы термоклапанов, правила установки и особенности взаимодействия с различными системами отопления.

Содержание статьи:

Принцип работы термостатического клапана
Как работает сильфон?
Механический vs электронный термостат
Типы термостатических клапанов: полный обзор
Правильная установка: шаг за шагом
Проверка после монтажа
Распространённые ошибки и как их избежать
Что делать, если радиатор не греет?
Совместимость с системами отопления
Эксплуатация и обслуживание
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы термостатического клапана

Термостатический клапан — это автоматическое устройство, регулирующее поток теплоносителя через радиатор в зависимости от температуры в помещении. Основной элемент — термочувствительный элемент (сильфон), расположенный в термоголовке. При повышении температуры воздуха сильфон расширяется и давит на шток клапана, перекрывая поток воды. При охлаждении — сжимается, открывая доступ теплоносителю.

Процесс происходит плавно и без электропитания, что делает систему надёжной и энергонезависимой. Время реакции зависит от типа наполнения сильфона: жидкостные сильфоны медленнее, но точнее; газонаполненные — быстрее, но могут быть чувствительны к резким перепадам.

Важно понимать: терморегулятор не увеличивает температуру, он лишь ограничивает или пропускает уже имеющийся поток. Если радиатор не греет даже при полностью открытом клапане, проблема не в термостате, а в системе отопления — недостаточном давлении, завоздушивании или засоре.

Полезно знать: Термоголовку нужно устанавливать горизонтально, чтобы исключить влияние конвекционных потоков от радиатора. Вертикальное положение может вызвать ложные срабатывания.

Как работает сильфон?

Сильфон — это герметичная капсула, заполненная жидкостью, газом или воском. При нагревании её содержимое расширяется, выталкивая шток. Конструкция проста, но требует чистоты и корректного монтажа. Механические загрязнения или неправильная ориентация могут нарушить работу.

Механический vs электронный термостат

Большинство бытовых систем используют механические термоголовки. Они дешевле, не нуждаются в батарейках и легко обслуживаются. Электронные модели позволяют программировать режимы, подключаться к «умному дому» и точнее регулировать температуру, но стоят дороже и сложнее в ремонте.

«Для типовой квартиры достаточно механического термостата. Электроника оправдана только в больших домах с зонированием или при использовании ночного тарифа.» — Алексей Кузнецов, инженер-теплотехник, 18 лет опыта

Типы термостатических клапанов: полный обзор

Не все термоклапаны одинаковы. Выбор зависит от типа разводки, материала труб и радиаторов, а также бюджета. Основные виды:

Прямые клапаны — для односторонней подводки, когда подача и обратка находятся с одной стороны.
Угловые клапаны — применяются при нижнем подключении радиатора, экономят пространство.
Предварительно настраиваемые (с возможностью балансировки) — позволяют задать максимальный расход, что критично в системах с несколькими радиаторами.

Ключевой параметр — пропускная способность (Kv), измеряемая в м³/ч. Она показывает, сколько воды может пройти через клапан при заданном перепаде давления. Чем выше Kv, тем больше теплоотдача радиатора при открытом положении.

Тип клапана	Где используется	Преимущества	Недостатки
Прямой	Боковое подключение, стандартные условия	Простота монтажа, низкая цена	Не подходит для нижнего подключения
Угловой	Нижнее подключение радиаторов	Аккуратный внешний вид, компактность	Выше гидравлическое сопротивление
С балансировкой	Многорадиаторные системы	Точная настройка, равномерный прогрев	Требует знаний при настройке

Полезно знать: Использование клапанов без предварительной настройки в системах с более чем 4–5 радиаторами может привести к «перегреву ближних» и «недогреву дальних».

Правильная установка: шаг за шагом

Неправильный монтаж — главная причина неудовлетворительной работы термостата. Даже самый дорогой клапан будет работать плохо, если установлен с ошибками. Вот пошаговая инструкция:

Отключите систему отопления. Слейте воду, чтобы избежать протечек.
Выберите сторону установки. Термоголовка всегда должна быть с той стороны, где находится подача теплоносителя.
Установите клапан на радиатор. Используйте паронитовые прокладки и фум-ленту. Затягивайте аккуратно — перетяжка может повредить резьбу.
Ориентируйте термоголовку горизонтально. Это предотвращает воздействие теплового потока от самого радиатора.
Не закрывайте термоголовку декоративными экранами или плотными шторами. Это нарушает замер температуры.

Если радиатор подключён по нижней схеме, используйте угловой клапан Danfoss RA-G или аналог. Он включает в себя функцию байпаса, улучшающую циркуляцию.

«Перед установкой проверьте, чтобы шток клапана свободно двигался. Заклинивший механизм — частая причина отказа после монтажа.» — Марина Петрова, монтажник систем отопления, 12 лет опыта

Проверка после монтажа

После запуска системы:

Убедитесь, что радиатор прогревается равномерно.
Проверьте, как реагирует термоголовка: прикрытие окна должно привести к снижению температуры и постепенному закрытию клапана.
Проследите за работой в течение 2–3 дней.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают типичные просчёты. Вот основные:

Установка термоголовки вертикально. Приводит к ложным срабатываниям из-за нагрева от радиатора.
Использование термостата в однотрубной системе без байпаса. Может полностью перекрыть циркуляцию, нарушая работу соседних радиаторов.
Закрытие термоголовки шторами или экраном. Датчик «чувствует» тепло экрана, а не комнаты, и закрывает клапан преждевременно.
Отсутствие балансировки в системе. Первый радиатор получает максимум тепла, последний — почти ничего.

Полезно знать: В однотрубных системах (стояк) обязательно используйте термоклапаны с предустановкой и установите байпас диаметром не менее ¾ дюйма.

Что делать, если радиатор не греет?

Проверьте, не заклинил ли шток.
Убедитесь, что система развоздушена.
Проверьте давление в системе.
Попробуйте временно снять термоголовку — если радиатор начал греть, проблема в ней.

Совместимость с системами отопления

Термостатические клапаны отлично работают в двухтрубных системах. В таких схемах каждый радиатор подключён параллельно, и перекрытие одного не влияет на другие. Однако в однотрубных системах (часто в старых домах) ситуация сложнее.

В однотрубной разводке теплоноситель проходит последовательно через все радиаторы. Если первый радиатор полностью перекроется термостатом, следующие останутся без тепла. Решение — использование термоклапанов с ограниченным диапазоном регулирования и обязательная установка байпаса.

Полезно знать: В однотрубной системе термостат должен быть установлен на байпасе, а не на основном контуре. Это позволяет радиатору продолжать получать минимальный поток даже при «закрытии».

Также важно учитывать материал радиатора. Алюминиевые и биметаллические батареи быстро реагируют на изменения, чугунные — инерционны. Для чугуна рекомендуются термоголовки с выносным датчиком, чтобы избежать запаздывания регулировки.

Эксплуатация и обслуживание

Термостат — долговечное устройство, но требует периодического внимания. Раз в 2–3 года рекомендуется проводить профилактическую проверку:

Проверка подвижности штока.
Очистка термоголовки от пыли.
Проверка целостности сильфона (утечка масла — признак повреждения).

Зимой не закрывайте радиаторы плотными шторами. Летом можно установить защитные колпачки, чтобы избежать попадания пыли внутрь механизма.

Если вы переезжаете или уезжаете на долгое время, не выставляйте термостат в положение «0». Лучше перевести его в режим «антизамерзание» (обычно значок снежинки), который поддерживает температуру около +5…+7 °C.

«Перед началом отопительного сезона проверяйте все термоголовки. Простое проворачивание ручки помогает избежать заклинивания после простоя.» — Дмитрий Смирнов, сервисный инженер, 15 лет в HVAC

Экспертное мнение

«Сегодня многие думают, что термостат — это просто «умная ручка». На самом деле, это элемент системы балансировки. Без правильного гидравлического расчёта даже самые дорогие термоголовки не дадут эффекта. Я рекомендую устанавливать их только после анализа системы: проверки давления, циркуляции и теплопотерь. Особенно важно это в старых домах, где одна труба обслуживает весь стояк.» — Елена Воробьёва, ведущий инженер проектного бюро «ТеплоДом», 22 года опыта

По её словам, до 60% жалоб на «негреющие радиаторы» связаны не с качеством термостатов, а с ошибками при проектировании. Например, установка термоклапанов на чугунные радиаторы без учёта их инерционности приводит к постоянным перегревам и отключениям.

Вопросы и ответы

Можно ли ставить термостат на чугунный радиатор?

Да, но с оговорками. Чугун долго нагревается и остывает, поэтому термостат может «плавать» — то открывать, то закрывать. Лучше использовать модели с выносным датчиком или установить в комнате отдельный комнатный термостат, управляющий сервоприводом на клапане.

Почему термоголовка щёлкает?

Щелчки — нормальное явление. Это звук срабатывания механизма при изменении положения штока. Если щелчки частые и резкие, возможно, клапан несовместим с системой или перекрывает поток слишком резко.

Нужна ли балансировка при установке одного термостата?

Да, особенно если в доме несколько контуров. Балансировка обеспечивает равномерное распределение теплоносителя и предотвращает «переток» в ближние радиаторы.

Можно ли использовать термостат в системе тёплого пола?

Да, но там используются специальные смесительные узлы с сервоприводами. Самостоятельная установка термоголовки на контур тёплого пола неэффективна.

Заключение

Термостатический клапан в радиаторе отопления — это не просто удобство, а необходимый элемент современной энергоэффективной системы. Он позволяет снизить расходы на отопление до 20–25%, поддерживая комфортную температуру без постоянного контроля. Однако его работа зависит от множества факторов: правильного выбора, монтажа, балансировки и условий эксплуатации.

Главное — помнить: термостат регулирует, но не создаёт тепло. Если система отопления не сбалансирована или имеет конструктивные недостатки, никакой терморегулятор не спасёт. Установка должна сопровождаться анализом всей системы, а не сводиться к замене обычного вентиля.

Термоголовку устанавливайте строго горизонтально, вне зоны теплового влияния радиатора.
В однотрубных системах обязательно используйте байпас и клапаны с предустановкой.
Регулярно проводите профилактическую проверку подвижности штока.
Не закрывайте термоголовку шторами или декоративными экранами.
Для чугунных радиаторов лучше использовать выносные датчики или комнатные термостаты.
