Теплолюкс теплый пол терморегулятор инструкция

Современные системы обогрева пола, такие как «Теплолюкс», обеспечивают комфорт и энергоэффективность в жилых и коммерческих помещениях. Одним из ключевых элементов таких систем является терморегулятор — устройство, отвечающее за точное поддержание заданной температуры. Правильная настройка и эксплуатация терморегулятора напрямую влияют на долговечность нагревательного кабеля, уровень потребления электроэнергии и общее удобство использования теплого пола. Многие пользователи сталкиваются с трудностями при первичной установке или настройке, что связано с недостатком понимания функционала устройства и особенностей его подключения.

Устройство и функции терморегулятора

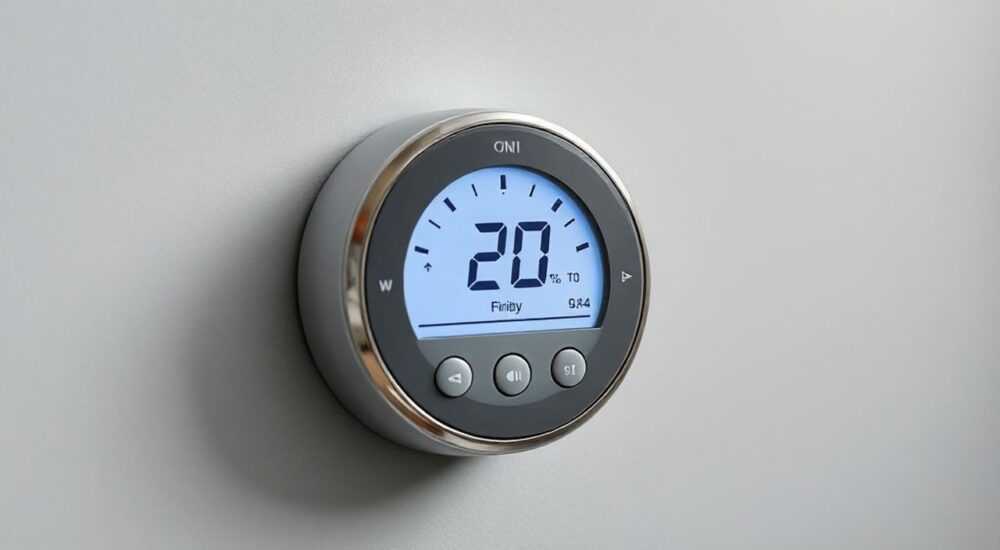

Терморегулятор от компании «Теплолюкс» — это электронное устройство, предназначенное для автоматического управления температурой в системе «теплый пол». Оно реагирует на показания датчика температуры, установленного в полу, и включает или отключает нагревательный кабель в зависимости от заданного режима. Современные модели поддерживают механическое и цифровое управление, а также имеют расширенные функции: программируемые таймеры, защиту от перегрева, индикацию состояния и возможность удаленного контроля через Wi-Fi (в некоторых версиях).
Конструктивно терморегулятор состоит из корпуса, платы управления, клемм для подключения проводов и интерфейса (ручка регулировки или ЖК-экран). Внутри корпуса предусмотрены разъемы для подключения фазы, нуля, нагрузки (нагревательный кабель) и датчика температуры. Устройства бывают одноканальными и многозонными — последние позволяют управлять несколькими контурами одновременно.
Основные функции:

• Автоматическое поддержание заданной температуры пола или воздуха;
• Экономия электроэнергии за счет программирования режимов «день/ночь»;
• Защита от замораживания при длительном отсутствии хозяев;
• Индикация неисправностей (обрыв датчика, КЗ, перегрузка);
• Функция блокировки от детей (детский замок).

Типы терморегуляторов Теплолюкс

Производитель предлагает несколько линеек устройств:

• Механические — простые, надежные, без экрана. Настройка выполняется поворотом ручки. Подходят для базовых задач.
• Цифровые — с ЖК-дисплеем, возможностью программирования на 7 дней, точной настройкой температуры (до 0,5 °C).
• Wi-Fi — управляются через смартфон, интегрируются в «умный дом», поддерживают голосовые команды.

Выбор зависит от бюджета, уровня автоматизации и требований к комфорту. Например, в квартире-студии можно обойтись механическим вариантом, а в частном доме с несколькими зонами оправдано использование цифрового или Wi-Fi-терморегулятора.

Подготовка к подключению: что нужно знать

Перед началом работ необходимо убедиться, что система «теплый пол» полностью готова к подключению. Это включает завершение монтажа нагревательного кабеля или матов, заливку стяжки (если требуется) и прокладку гофрированной трубы для датчика температуры. Все этапы должны быть выполнены в соответствии с проектом и техническими нормами.
Критически важным шагом является проверка сопротивления нагревательного кабеля. Нормальное значение — от 10 до 25 кОм, в зависимости от мощности и длины. Измерения проводятся мультиметром до и после укладки. Отклонение более чем на 10% от паспортных данных указывает на повреждение.
Также необходимо:

• Отключить питание на щитке;
• Подготовить инструмент: отвертки, кусачки, изоленту, мультиметр;
• Убедиться, что длина проводов позволяет свободно подключить терморегулятор;
• Проверить целостность датчика температуры (сопротивление около 10–15 кОм при +25 °C).

Требования к электрике

Терморегулятор должен подключаться через отдельный автоматический выключатель с номиналом 16 А и УЗО (30 мА). Это обеспечивает безопасность и предотвращает ложные срабатывания. Сечение провода — не менее 2,5 мм² для основной линии. Проводка должна быть скрытой, в штробах или гофре, с соблюдением правил ПУЭ.
Если мощность теплого пола превышает 2 кВт, рекомендуется использовать магнитный пускатель. Он берет на себя коммутацию нагрузки, снижая нагрузку на контакты терморегулятора.

Схемы подключения терморегулятора Теплолюкс

Правильная схема подключения — залог стабильной и безопасной работы системы. Ниже приведены наиболее распространенные конфигурации.

Базовая схема для механического регулятора

Подключение выполняется по четырем контактам:

• L (фаза) — подключается к фазному проводу от щитка;
• N (ноль) — к нулевому проводу;
• 1 (нагрузка) — к нагревательному кабелю;
• S (датчик) — к проводам датчика температуры пола.

Важно соблюдать полярность: фаза должна приходить именно на L, иначе устройство может не работать или выйти из строя. Датчик подключается экранированным проводом (например, КСПВ 2×0,75), экран заземляется.

Схема для цифрового терморегулятора

Цифровые модели имеют те же клеммы, но дополнительно могут включать:

• Контакт для подключения выносного датчика воздуха;
• Реле сигнализации;
• Интерфейс связи (RS-485, Wi-Fi модуль).

Пример подключения:

1. От щитка подводится фаза (L) и ноль (N) к соответствующим клеммам.
2. Выход «Load» соединяется с началом нагревательного кабеля.
3. Контакт «S» подключается к двум проводам датчика, установленного в гофре на глубине 5–10 см от поверхности пола.
4. Проверяется изоляция всех соединений.
5. Подается питание и проводится тестовый запуск.

Подключение через магнитный пускатель

Для систем мощностью свыше 2 кВт используется дополнительное реле. Терморегулятор управляет катушкой пускателя, а сам пускатель коммутирует силовую нагрузку.

Этот способ увеличивает срок службы терморегулятора и повышает безопасность.

Настройка параметров и программирование

После подключения устройство необходимо настроить. Процесс зависит от типа терморегулятора.
Для цифровых моделей (например, серии TL-WiFi или TL-Digital):

1. Включите питание. На экране появится текущая температура.
2. Нажмите кнопку «Mode» для выбора режима: «Авто», «Ручной», «Эко».
3. Установите желаемую температуру с помощью клавиш «+» и «–».
4. Перейдите в меню программирования (кнопка «Prog»), задайте временные интервалы для каждого дня.
5. Сохраните настройки.

Рекомендуемые значения:

• Дневная температура пола — 26–28 °C;
• Ночная — 20–22 °C;
• Режим «Антизамерзание» — +5 °C при отъезде.

Программирование по неделям

Многие модели позволяют задать до 4 временных зон в день. Пример программы:

• 07:00–09:00 — +26 °C (утренний прогрев);
• 09:00–17:00 — +20 °C (эконом);
• 17:00–23:00 — +26 °C (вечерний комфорт);
• 23:00–07:00 — +22 °C (ночной режим).

Такой график снижает энергопотребление на 20–30% по сравнению с постоянным нагревом.

Частые ошибки и способы их устранения

Даже при соблюдении инструкции пользователи допускают типичные ошибки, которые приводят к некорректной работе.

• Ошибка 1: Терморегулятор не включается.
  Причины: нет питания, сработало УЗО, обрыв цепи. Решение: проверьте автомат, прозвоните провода, убедитесь, что фаза приходит на L.
• Ошибка 2: Температура не соответствует заданной.
  Возможно, датчик поврежден или неправильно установлен. Проверьте сопротивление датчика — оно должно быть в пределах 10–15 кОм.
• Ошибка 3: Частое включение/выключение.
  Причина — слишком малый гистерезис (разница между включением и выключением). В сервисном меню можно увеличить этот параметр (обычно до 0,5–1 °C).
• Ошибка 4: Горит индикатор ошибки (Err, E1, E2).
  E1 — обрыв датчика; E2 — короткое замыкание. Проверьте целостность проводки датчика.

Экспертное мнение

При выборе и настройке терморегулятора важно ориентироваться не только на инструкцию, но и на принципы эффективного управления микроклиматом. Оптимальная система — это не просто включение и выключение, а адаптация к образу жизни владельца. Например, если семья уходит утром и возвращается вечером, имеет смысл использовать программу с отложенным стартом, чтобы пол прогревался к приходу.
Также следует учитывать инерционность системы. Бетонная стяжка медленно нагревается и остывает, поэтому резкие изменения температуры неэффективны. Лучше поддерживать стабильный режим с небольшими корректировками.
Важно: терморегулятор — это «мозг» системы. Его качество напрямую влияет на срок службы всего теплого пола. Не стоит экономить на этом компоненте, даже если кабель дешевый. Надежное устройство с защитой от перегрузки и корректной логикой управления окупится в течение первого отопительного сезона.

Вопросы и ответы

Заключение

Терморегулятор «Теплолюкс» — это не просто переключатель, а полноценная система управления комфортом в доме. Правильная установка, подключение по схеме и грамотная настройка позволяют добиться максимальной эффективности, снизить расходы на отопление и продлить срок службы всей системы. Главное — следовать инструкции, проверять параметры перед запуском и учитывать особенности помещения.

• Всегда проверяйте сопротивление кабеля и датчика перед подключением.
• Используйте отдельную линию с УЗО и автоматом 16 А.
• Для мощных систем применяйте магнитный пускатель.
• Настройте программу обогрева под свой график дня.
• Регулярно контролируйте состояние системы и обновляйте прошивку (для Wi-Fi моделей).
