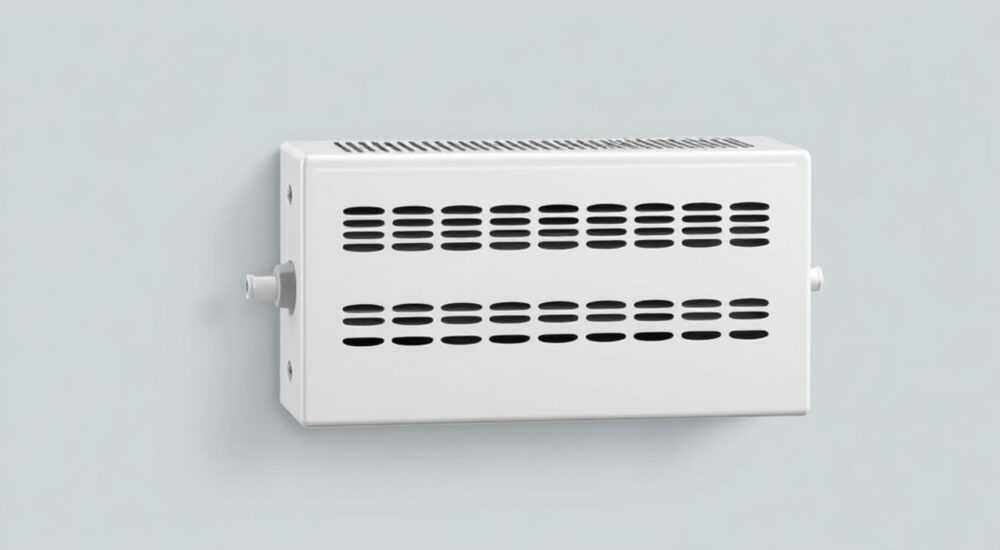

Теплообменник внутрипольного конвектора

Внутрипольные конвекторы — это современное решение для отопления помещений, сочетающее эффективность, незаметность в интерьере и гибкость монтажа. Они устанавливаются в пол и работают за счёт естественной или принудительной циркуляции воздуха, нагревая пространство равномерно и без сквозняков. Сердцем такого оборудования является теплообменник — ключевой элемент, отвечающий за передачу тепла от теплоносителя к воздуху.

Что такое теплообменник внутрипольного конвектора

Теплообменник — это основной функциональный узел внутрипольного конвектора, предназначенный для передачи тепловой энергии от горячей воды (теплоносителя) к воздуху в помещении. Он представляет собой систему трубок с оребрением, через которые циркулирует теплоноситель, а окружающий воздух проходит снизу и сверху, нагреваясь за счёт теплопроводности.

Конструктивно теплообменник монтируется внутри корпуса конвектора, который устанавливается в специально подготовленный канал в полу. Благодаря компактному исполнению и высокой тепловой отдаче, он способен эффективно обогревать даже большие помещения, особенно при использовании витражных зон и панорамных окон, где традиционные радиаторы неуместны.

Производительность всего конвектора напрямую зависит от характеристик теплообменника: площади поверхности, материала, количества рядов трубок и шага оребрения. Чем выше эти параметры, тем больше тепла может быть передано в помещение при тех же входных условиях.

Типы теплообменников по материалу

Выбор материала теплообменника — один из самых важных этапов при подборе внутрипольного конвектора. От него зависят срок службы, устойчивость к коррозии, тепловая эффективность и стоимость оборудования.

На сегодняшний день на рынке представлены три основных типа теплообменников:

• Медно-алюминиевые — наиболее распространённый и эффективный вариант. Медные трубки отлично проводят тепло, а алюминиевое оребрение увеличивает площадь теплоотдачи. Такие модели быстро реагируют на изменение температуры и обеспечивают высокую мощность при компактных размерах.
• Стальные — дешевле, но менее долговечны. Подвержены коррозии, особенно в системах с некачественным теплоносителем. Используются в бюджетных сериях, где важна цена, а не ресурс.
• Биметаллические — комбинированные конструкции, где внутренние трубки выполнены из меди, а внешняя защита — из нержавеющей стали или покрыта антикоррозионным слоем. Обеспечивают баланс между стоимостью, надёжностью и эффективностью.

Для систем центрального отопления, где качество теплоносителя часто оставляет желать лучшего (высокое содержание кислорода, механических примесей, перепады pH), предпочтение следует отдавать медно-алюминиевым или биметаллическим теплообменникам. В автономных системах с контролируемым составом воды допустимо использовать стальные модели, но с обязательной профилактической промывкой раз в 2–3 года.

Устройство и принцип работы

Теплообменник внутрипольного конвектора состоит из нескольких ключевых элементов: медных или стальных трубок, алюминиевых пластин (ребёр), коллекторов и фланцев подключения. Трубки пропущены сквозь оребрение, которое увеличивает площадь контакта с воздухом. Коллекторы распределяют теплоноситель по всем трубкам, обеспечивая равномерный прогрев.

Принцип работы основан на естественной конвекции: холодный воздух с пола попадает в корпус конвектора, проходит через оребрение, нагревается и поднимается вверх. При наличии вентилятора (в активных моделях) процесс ускоряется, что позволяет быстрее достичь комфортной температуры.

Количество рядов трубок — важный параметр. Однорядные модели подходят для тёплых климатических зон или дополнительного обогрева. Двух- и трёхрядные используются в регионах с суровыми зимами или в помещениях с большой теплопотерей (например, лоджии, зимние сады).

Этапы теплопередачи

1. Горячий теплоноситель поступает в коллектор.
2. По медным трубкам тепло передаётся к алюминиевому оребрению.
3. Оребрение нагревает проходящий воздух.
4. Тёплый воздух поднимается, создавая конвекционный поток.
5. Охлаждённый теплоноситель возвращается в систему отопления.

Как выбрать теплообменник: критерии подбора

Правильный выбор теплообменника начинается с анализа условий эксплуатации. Вот ключевые факторы, на которые нужно обратить внимание:

• Тип системы отопления — центральная или автономная. В первом случае важна коррозионная стойкость, во втором — можно выбирать по эффективности.
• Качество теплоносителя — жёсткая вода, наличие хлора, кислорода и примесей. Это напрямую влияет на срок службы стальных и медных деталей.
• Необходимая тепловая мощность — рассчитывается исходя из площади помещения, высоты потолков, уровня утепления и минимальной наружной температуры.
• Размеры ниши в полу — глубина, ширина и длина ограничивают выбор по габаритам теплообменника.
• Наличие вентилятора — активные конвекторы требуют более прочного теплообменника, так как работают при повышенных нагрузках.

Для точного подбора используется формула:
Q = S × 100 Вт,
где Q — необходимая мощность в ваттах, S — площадь помещения в м². К результату добавляют 15–20% запаса на случай экстремальных морозов.

Монтаж и обслуживание теплообменника

Монтаж теплообменника должен выполняться строго по проекту. Нарушение уклонов, неправильная герметизация или перегиб трубок могут привести к завоздушиванию, снижению мощности и преждевременному выходу из строя.

Перед установкой необходимо:

• Проверить герметичность системы (опрессовка при давлении 1.5 от рабочего).
• Очистить систему от мусора и шлама.
• Обеспечить доступ для обслуживания (съёмная декоративная решётка).
• Установить автоматический воздухоотводчик, если конвектор в верхней точке контура.

Обслуживание включает:

• Ежегодную визуальную проверку на признаки коррозии и протечек.
• Очистку оребрения пылесосом или сжатым воздухом.
• Раз в 2–3 года — промывку теплообменника специальными средствами (при необходимости).

Ошибки при монтаже и как их избежать

• Отсутствие уклона — приводит к скоплению воздуха. Решение: соблюдайте уклон 3–5 мм на метр в сторону подпитки.
• Использование неподходящих фитингов — риск гальванической коррозии. Решение: применяйте переходники из нейтральных материалов (латунь, нержавейка).
• Плохая теплоизоляция труб — потери тепла в полу. Решение: изолируйте подводящие трубы минеральной ватой или пенополиэтиленом.

Распространённые проблемы и их решения

Даже качественные теплообменники могут столкнуться с проблемами. Знание типовых неисправностей помогает быстро диагностировать и устранить их.

• Снижение теплоотдачи — причина чаще всего в загрязнении оребрения. Решение: регулярная чистка. Если не помогает — промывка химическими составами.
• Появление шума (гул, журчание) — следствие завоздушивания или кавитации. Решение: спустите воздух через кран Маевского, проверьте работу насоса.
• Протечки в соединениях — возникают при использовании неподходящих уплотнителей или перетяжке фитингов. Решение: замените прокладки на термостойкие, соблюдайте момент затяжки.
• Коррозия трубок — характерна для стальных моделей в агрессивных средах. Решение: замена на медно-алюминиевый теплообменник, установка фильтра механической очистки.

Важно понимать, что большинство проблем предотвратимы при правильном проектировании и своевременном обслуживании. Особенно это касается систем с частыми гидроударами и перепадами давления.

Экспертное мнение

Она также отмечает, что новые разработки в области защитных покрытий (например, эпоксидные и керамические слои на алюминии) позволяют увеличить срок службы до 25 лет даже в сложных условиях. Однако такие технологии пока доступны только в премиальных линейках.

Вопросы и ответы

Заключение

Теплообменник внутрипольного конвектора — это не просто деталь, а ядро всей системы отопления. Его выбор, монтаж и обслуживание напрямую влияют на комфорт, энергоэффективность и долговечность оборудования. Понимание устройства, материалов и принципов работы позволяет принимать осознанные решения и избегать типичных ошибок.

• Приоритет — медно-алюминиевые или биметаллические теплообменники в условиях центрального отопления.
• Мощность рассчитывайте с запасом 15–20% от нормы.
• Регулярное обслуживание продлевает срок службы до 25 лет.
• Монтаж должен выполняться с учётом уклона, герметичности и защиты от коррозии.
• Любые изменения в системе требуют профессионального подхода.
