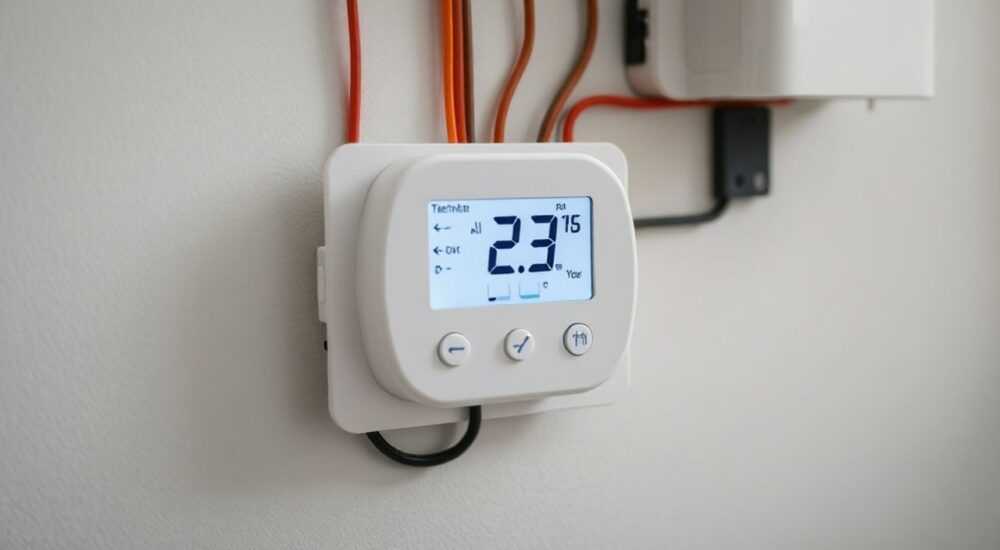

Теплый пол электрический подключение терморегулятора схема подключения

Электрический теплый пол с терморегулятором — это эффективное решение для комфортного обогрева жилых и коммерческих помещений. Правильное подключение терморегулятора обеспечивает не только экономию электроэнергии, но и продлевает срок службы всей системы. Главное — следовать проверенной схеме подключения и учитывать особенности монтажа.

Для надежной и безопасной работы электрического теплого пола необходимо грамотно подключить терморегулятор по стандартной схеме: фаза и ноль подаются на вход, нагревательный кабель — на выход, а датчик температуры — в пол. Обязательно используйте УЗО и соблюдайте правила электробезопасности.

Теплые полы становятся неотъемлемой частью современного ремонта. Особенно популярны электрические системы: они просты в установке, подходят под любой тип напольного покрытия и позволяют точно регулировать температуру. Однако ключевой элемент всей системы — терморегулятор — требует внимательного подхода при подключении. Ошибка в монтаже может привести к перегреву, короткому замыканию или выходу оборудования из строя. В этой статье мы детально разберем схему подключения терморегулятора к электрическому теплому полу, рассмотрим типовые ошибки, варианты монтажа и дадим практические рекомендации от экспертов.

Содержание статьи:

Основные компоненты системы
Подготовка к подключению
Инструменты и материалы
Схема подключения терморегулятора
Пример схемы для двухжильного кабеля
Типичные ошибки и как их избежать
Распространённые проблемы
Дополнительные функции и современные решения
Сравнение типов терморегуляторов
Экспертное мнение
Вопросы и ответы
Заключение

Основные компоненты системы

Электрический теплый пол состоит из трех основных элементов: нагревательного кабеля (или матов), терморегулятора и датчика температуры пола. Нагревательный кабель преобразует электричество в тепло, равномерно распределяя его по поверхности пола. Он может быть одножильным или двужильным, что влияет на способ подключения.

Терморегулятор — «мозг» системы. Он отслеживает температуру с помощью датчика и автоматически включает или отключает подачу энергии на кабель. Современные модели поддерживают программирование, Wi-Fi-управление и интеграцию с «умным домом». Датчик температуры, как правило, устанавливается в полу на расстоянии 40–50 см от стены, чтобы избежать локальных перегревов.

Кроме этого, система требует защитной автоматики: УЗО (устройство защитного отключения) и автоматического выключателя. Они предотвращают утечки тока и перегрузку сети. Без них эксплуатация теплого пола невозможна с точки зрения безопасности.

Полезно знать: Для электрического теплого пола мощностью до 2 кВт достаточно УЗО на 16 А и 30 мА. При большей нагрузке требуется более мощная защита и отдельная линия от щитка.

Подготовка к подключению

Перед началом работ необходимо выполнить ряд подготовительных шагов. Во-первых, определите место установки терморегулятора. Оптимально — на высоте 80–100 см от пола, рядом с розеткой и вдали от источников тепла. Не устанавливайте его за шторами или мебелью, чтобы не нарушалась циркуляция воздуха.

Во-вторых, проложите штробы для проводов. Вам понадобится три линии:

подача питания от распределительного щита;
провод от терморегулятора к нагревательному кабелю;
канал для датчика температуры.

Датчик укладывают в гофрированную трубу — это позволяет легко заменить его в будущем без вскрытия стяжки. Конец трубы заглушают, чтобы внутрь не попал раствор. Провода маркируют, чтобы не перепутать при подключении.

Инструменты и материалы

Для монтажа потребуются:

Отвертка с индикатором напряжения;
Мультиметр для проверки сопротивления кабеля;
Кусачки и stripper для зачистки проводов;
Гофротруба и коробка для терморегулятора;
Кабель ВВГнг 3×1,5 мм² для подключения.

Перед подключением обязательно отключите питание на щитке и проверьте отсутствие напряжения. Это базовое правило электробезопасности.

«Никогда не начинайте монтаж без предварительной проверки сопротивления нагревательного кабеля. Значение должно соответствовать паспортным данным — обычно от 10 до 100 Ом. Если показания «обрыв» или «короткое замыкание» — кабель поврежден.» — Алексей Петров, инженер-монтажник, 12 лет опыта

Схема подключения терморегулятора

Стандартная схема подключения одинакова для большинства моделей терморегуляторов. На корпусе устройства указаны клеммы: L (фаза), N (ноль), T (датчик), L1/N1 или Load (нагрузка — выход на кабель).

Шаги подключения:

Подведите фазу (L) и ноль (N) от щитка к соответствующим клеммам на входе терморегулятора.
Подключите провода нагревательного кабеля к выходным клеммам (L1/N1).
Подсоедините провода датчика температуры к клеммам T или Sensor.
Заземлите экран кабеля (если есть) и корпус терморегулятора.
Установите устройство в монтажную коробку и закройте лицевой панелью.

Важно: полярность при подключении кабеля значения не имеет, если используется двужильный кабель. В случае одножильного — все концы должны быть заведены в одну точку, что усложняет монтаж.

Пример схемы для двухжильного кабеля

Клемма	Назначение	Куда подключается
L	Фаза (вход)	Фазный провод от УЗО
N	Ноль (вход)	Нулевой провод от щитка
L1	Фаза (выход)	Один из проводов кабеля
N1	Ноль (выход)	Второй провод кабеля
T1/T2	Датчик	Провода датчика температуры

После подключения проверьте целостность цепи мультиметром. Сопротивление между L1 и N1 должно соответствовать заявленному в техпаспорте. Также убедитесь, что между проводами кабеля и землей нет замыкания.

Полезно знать: Перед заливкой стяжки обязательно проведите пробный запуск системы на 15–30 минут. Это поможет выявить скрытые дефекты до начала отделочных работ.

Типичные ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении терморегулятора. Одна из самых частых — неправильная установка датчика температуры. Его размещают слишком близко к кабелю или на уровне плитки, что искажает показания. Результат — терморегулятор «думает», что пол горячий, и отключает нагрев, хотя реальная температура недостаточна.

Еще одна ошибка — использование обычного выключателя вместо УЗО. Электрический теплый пол работает в условиях повышенной влажности, и отсутствие защиты может привести к поражению током. Также часто игнорируют сечение кабеля: при мощности свыше 2 кВт требуется провод 2,5 мм², а не 1,5.

Распространённые проблемы

Терморегулятор мигает или не включается. Причина — неправильное подключение датчика или его повреждение. Проверьте сопротивление датчика: норма — 10–20 кОм при 25°C.
Пол не нагревается. Возможен обрыв кабеля или неподключен питание. Используйте мультиметр для диагностики.
Частое включение/выключение. Слишком высокая чувствительность датчика или неправильно заданный гистерезис. Настройте параметры в меню терморегулятора.

«Если после подключения терморегулятор показывает «Err» — первым делом проверьте датчик. Отсоедините его и замерьте сопротивление. Часто проблема именно в нем.» — Марина Козлова, специалист по системам обогрева, ТеплоТехника Сервис

Дополнительные функции и современные решения

Современные терморегуляторы выходят за рамки простого контроля температуры. Многие модели поддерживают Wi-Fi и управляются через мобильное приложение. Вы можете включить пол за час до прихода домой, установить график работы или получать уведомления о неисправностях.

Есть устройства с встроенным таймером, функцией защиты от замерзания и возможностью подключения внешнего датчика воздуха. Это особенно полезно в больших помещениях, где важно контролировать климат комплексно.

Сравнение типов терморегуляторов

Тип	Управление	Цена (пример)	Особенности
Механический	Поворотный регулятор	800–1500 ₽	Простой, надежный, без лишних функций
Электронный	Кнопки + дисплей	1500–3000 ₽	Точная настройка, программируемый режим
Wi-Fi	Приложение + сенсор	3000–6000 ₽	Удаленное управление, интеграция с умным домом

Выбор зависит от бюджета и требований. Для ванной комнаты подойдет электронный терморегулятор с защитой IP44. Для квартиры с «умным домом» — модель с Wi-Fi и голосовым управлением через Алису или Google Assistant.

Полезно знать: Некоторые терморегуляторы умеют анализировать потребление энергии и советуют оптимальный режим работы для экономии. Такие функции особенно актуальны при росте тарифов на электричество.

Экспертное мнение

«Сегодня многие пытаются сэкономить, подключая теплый пол напрямую, минуя терморегулятор. Это категорически нельзя делать. Без регулировки система будет работать постоянно, что приведет к перерасходу энергии и перегреву покрытия. Даже самый простой терморегулятор окупается за 1–2 сезона.» — Дмитрий Сидоров, руководитель монтажной бригады, 15 лет в сфере

По словам эксперта, важнейший фактор долговечности — правильная укладка кабеля. «Не допускайте перехлестов и сближения витков менее чем на 5 см. Это создает «горячие точки», которые могут расплавить плитку или повредить кабель. Лучше использовать монтажную сетку или маты с фиксированной шириной шага.»

Также Дмитрий отмечает, что «умные» терморегуляторы уже не экзотика. «Я устанавливаю их в 70% проектов. Клиенты ценят возможность управлять обогревом со смартфона. Особенно удобно, когда приезжаешь в загородный дом зимой — включил пол за час до приезда, и в доме уже тепло.»

Вопросы и ответы

Можно ли подключить два контура теплого пола к одному терморегулятору?

Да, если суммарная мощность не превышает допустимую нагрузку (обычно до 3,5 кВт). Подключайте кабели параллельно к выходным клеммам. Однако лучше использовать отдельный терморегулятор на каждый контур для точного контроля.

Что делать, если датчик температуры сломался?

Если он установлен в гофре — достаньте старый и протяните новый. Если гофра не была использована, придется вскрывать стяжку. Поэтому всегда кладите датчик в защитную трубу.

Нужно ли отключать теплый пол летом?

Не обязательно. Большинство терморегуляторов имеют режим «антизамерзание» или можно установить минимальную температуру (5–7°C). Это предотвратит сырость в помещениях.

Можно ли использовать терморегулятор от одного производителя с кабелем другого?

Да, подключение универсальное. Главное — соответствие по мощности и напряжению. Все устройства работают от 220 В и подключаются по стандартной схеме.

Заключение

Подключение терморегулятора к электрическому теплому полу — ответственный этап, который требует знаний и аккуратности. Соблюдение стандартной схемы, использование качественных материалов и защитных устройств гарантирует безопасную и долговечную работу системы. Не экономьте на УЗО, не пренебрегайте датчиком температуры и всегда проверяйте кабель перед заливкой стяжки.

Правильно установленный терморегулятор не только обеспечивает комфорт, но и снижает расходы на отопление до 30%. Современные технологии позволяют управлять обогревом удаленно, адаптируя его под ваш образ жизни.

Всегда используйте УЗО и отдельную линию питания для теплого пола.
Подключайте терморегулятор по стандартной схеме: L/N — вход, L1/N1 — кабель, T — датчик.
Укладывайте датчик температуры в гофрированную трубу для последующей замены.
Проверяйте сопротивление кабеля перед и после монтажа.
Рассмотрите Wi-Fi терморегуляторы для удобства и экономии энергии.
