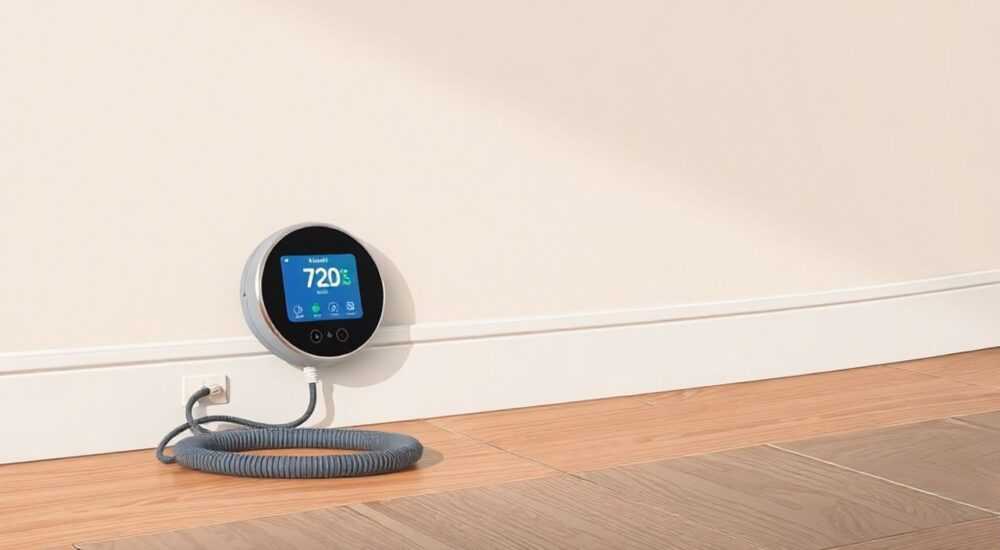

Теплый пол терморегулятор установка

Теплый пол с терморегулятором — это не просто комфорт, а разумное управление энергопотреблением и климатом в доме. Правильная установка терморегулятора позволяет поддерживать оптимальную температуру на полу, избегать перегрева, экономить до 30% электроэнергии и продлевать срок службы всей системы. Главное — соблюдать схему подключения, выбрать подходящее место монтажа и учитывать тип датчика.

Для эффективной работы теплого пола терморегулятор нужно устанавливать на высоте 30–90 см от пола, вдали от сквозняков и источников тепла. Подключение должно соответствовать схеме: фаза, ноль, нагрузка и датчик температуры. Перед началом работ обязательно обесточьте сеть.

Содержание статьи:

Что такое терморегулятор для теплого пола
Виды терромрегуляторов: какой выбрать
Подготовка к установке: что нужно знать
Пожаробезопасность и электробезопасность
Пошагово: установка терморегулятора
Шаг 1: Отключите питание
Шаг 2: Подготовьте место монтажа
Шаг 3: Подключите провода
Шаг 4: Установите терморегулятор в подрозетник
Шаг 5: Включите питание и протестируйте
Типичные ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Что такое терморегулятор для теплого пола

Терморегулятор — это устройство, которое контролирует температуру нагрева теплого пола, включая и выключая систему в зависимости от заданных параметров. Он работает по принципу обратной связи: получает данные от датчика температуры, встроенного в пол, и сравнивает их с установленным значением. Если температура ниже нормы — включает нагрев, если достигнута — отключает.

Без терморегулятора система будет работать постоянно, что приведет к перерасходу энергии, перегреву покрытия и возможному повреждению напольного материала. Особенно это критично для ламината, паркета или плитки, чувствительных к температурным колебаниям.

Устройство предотвращает также перегрузку сети и защищает кабель или маты от перегрева. Современные модели могут интегрироваться в «умный дом», подключаться к Wi-Fi и управляться через приложение на смартфоне.

Полезно знать: Терморегулятор не греет пол — он только управляет процессом. Его задача — быть «мозгом» системы, а не источником тепла.

Виды терромрегуляторов: какой выбрать

Выбор устройства зависит от типа теплого пола (электрический или водяной), бюджета, уровня автоматизации и условий эксплуатации. Основные разновидности:

Механические — простые, надежные, без экрана. Регулировка температуры осуществляется поворотным колесиком. Подходят для помещений, где не требуется точный контроль (гараж, кладовая).
Электронные — с цифровым дисплеем и кнопками. Позволяют выставлять температуру с точностью до 0,5 °C. Часто имеют функцию таймера и защиты от замерзания.
Программируемые — позволяют задавать расписание на день, неделю или месяц. Например, утром пол греется сильнее, ночью — слабее. Экономия может достигать 25–30%.
Wi-Fi и Bluetooth-терморегуляторы — управляются со смартфона, поддерживают голосовые команды (через Алису, Google Assistant). Удобны для удаленного контроля и интеграции в умный дом.

Тип	Точность	Управление	Цена (руб)	Где лучше использовать
Механический	±1,5 °C	Ручное	800–1500	Подсобные помещения
Электронный	±0,5 °C	Кнопки + экран	1500–3000	Кухня, ванная
Программируемый	±0,3 °C	Меню + таймер	3000–6000	Гостиная, спальня
Wi-Fi	±0,2 °C	Смартфон / голос	4000–10000	Любое жилое помещение

«Если вы планируете долгосрочное использование, выбирайте хотя бы электронный терморегулятор. Разница в цене окупается за первый же сезон за счет экономии на электроэнергии.» — Алексей Кузнецов, инженер-теплотехник, 12 лет в сфере отопления

Подготовка к установке: что нужно знать

Перед тем как начать монтаж, важно понимать: терморегулятор — это часть электрической цепи. Он должен быть правильно встроен между питающим кабелем и нагревательным элементом. Ошибки на этапе подготовки могут привести к короткому замыканию, выходу из строя оборудования или даже пожару.

Первое — определите тип датчика температуры. Большинство терморегуляторов работают с датчиками сопротивления (NTC), которые устанавливаются в полу. Датчик должен находиться в гофрированной трубе на глубине 5–10 см от поверхности, примерно в середине между двумя витками нагревательного кабеля.

Второе — проверьте соответствие мощности. Суммарная мощность теплого пола не должна превышать допустимую нагрузку терморегулятора. Например, если пол потребляет 1800 Вт, а регулятор рассчитан на 16 А (около 3500 Вт при 220 В) — всё в порядке. Но если нагрузка близка к пределу, лучше поставить магнитный пускатель.

Третье — подготовьте место установки. Обычно терморегулятор монтируют на стену, как розетку. Высота — от 30 до 90 см от пола. Не ставьте его над радиатором, рядом с окном или в зоне сквозняков — это исказит показания датчика.

Полезно знать: Если вы делаете ремонт, заранее проложите штробу от пола до места установки терморегулятора. Это сэкономит время и сохранит чистоту отделки.

Пожаробезопасность и электробезопасность

Работа с электричеством требует строгого соблюдения правил. Несмотря на кажущуюся простоту, неправильная установка терморегулятора может стать причиной возгорания или поражения током.

Во-первых, перед началом работ отключите питание на щитке и проверьте отсутствие напряжения индикаторной отверткой. Используйте только изолированный инструмент.

Во-вторых, все соединения должны быть выполнены в клеммниках, а не скрутками. Скрутки со временем ослабевают, нагреваются и могут вызвать возгорание. Лучше использовать WAGO-клеммы или винтовые зажимы.

В-третьих, обязательно подключайте систему через УЗО (устройство защитного отключения) с током утечки 30 мА. Это защитит от поражения током при повреждении изоляции кабеля.

Если мощность теплого пола превышает 2 кВт, рекомендуется выделенная линия от щитка с автоматом на 16 А. Не вешайте нагревательный пол на общую линию с розетками — это перегрузит сеть.

«Я видел случаи, когда люди подключали теплый пол через обычную розетку, не зная о нагрузке. Через месяц плавился корпус. УЗО и автомат — не роскошь, а обязательный минимум.» — Дмитрий Петров, электромонтажник, 15 лет опыта

Пошагово: установка терморегулятора

Процесс установки можно разделить на несколько четких этапов. Даже новичок справится, если будет следовать инструкции.

Шаг 1: Отключите питание

Найдите автомат на щитке, отвечающий за комнату, и переведите его в положение «выкл». Повесьте табличку «Не включать!», чтобы случайно не подали напряжение.

Шаг 2: Подготовьте место монтажа

Если стена штукатурится — сделайте нишу под монтажную коробку (подрозетник). Убедитесь, что к месту подходят:

Фаза и ноль от щитка;
Гофрированная труба с датчиком температуры;
Кабель от теплого пола (нагрузка).

Шаг 3: Подключите провода

На задней панели терморегулятора есть клеммы. Обычно они обозначены так:

L — фаза (220 В от щитка);
N — ноль;
Out или Load — выход на теплый пол;
Sensor — датчик температуры.

Подключите провода согласно схеме. Затяните клеммы, но не перетягивайте — можно повредить жилу.

Шаг 4: Установите терморегулятор в подрозетник

Аккуратно уложите устройство в коробку, закрепите распорными лапками. Наденьте декоративную рамку.

Шаг 5: Включите питание и протестируйте

Включите автомат. На экране должен появиться символ, температура — начать расти. Проверьте, включается ли нагрев. Можно временно повысить значение на 5–10 °C, чтобы убедиться в работе.

Отключите питание на щитке.
Подготовьте нишу и подведите провода.
Подключите L, N, Load и Sensor.
Закрепите устройство в стене.
Включите питание и проверьте работу.

Полезно знать: После подключения не включайте максимальную температуру сразу. Дайте системе прогреться постепенно — особенно если это первый запуск после монтажа.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают просчеты. Вот самые распространенные:

Датчик температуры установлен слишком близко к нагревательному кабелю. Это дает ложные показания — пол кажется горячее, чем есть. Результат — система рано отключается. Решение: датчик должен быть в гофре, на равном расстоянии от двух соседних витков.
Терморегулятор размещен над радиатором или на солнечной стороне. Окружающее тепло влияет на работу, если датчик воздуха встроен в устройство. Лучше ставить в тени, на внутренней стене.
Использование скруток вместо клеммников. Со временем контакт ухудшается, начинается нагрев. Это пожароопасно. Всегда используйте WAGO или винтовые зажимы.
Подключение без УЗО. При повреждении изоляции ток может пойти на корпус. Без УЗО это не отследить. Обязательно установите защиту.
Игнорирование мощности. Подключение 3-киловаттного пола к терморегулятору на 2 кВт приведет к перегреву контактов и выходу из строя. Проверяйте паспортные данные.

Ошибка	Последствия	Как исправить
Датчик в бетоне без гофры	Не подлежит замене при поломке	Всегда используйте гофрированную трубу
Высокое расположение (над 1 м)	Измеряет температуру воздуха, а не пола	Ставьте на уровне 30–90 см
Общий автомат с розетками	Перегрузка линии	Выделите отдельную линию

Экспертное мнение

«Сегодня многие хотят «умные» решения, но забывают про основы. Самый дорогой Wi-Fi-терморегулятор не спасет, если датчик лежит на кабеле. Я всегда говорю клиентам: сначала — качество монтажа, потом — технологии. Также важно помнить: терморегулятор должен быть доступен. Не закладывайте его за шкаф или под плинтус.» — Елена Миронова, руководитель монтажной бригады, 9 лет в сфере «теплый пол»

Вопросы и ответы

Можно ли установить терморегулятор своими руками?

Да, если у вас есть базовые навыки электромонтажа. Главное — точно следовать схеме, использовать УЗО и не торопиться. Если сомневаетесь — лучше доверьтесь специалисту.

Где лучше ставить датчик температуры?

В полу, на расстоянии 50–70 см от стены, между двумя витками кабеля. Обязательно в гофрированной трубе — это позволит заменить датчик без вскрытия стяжки.

Нужен ли отдельный автомат?

Да, особенно при мощности свыше 2 кВт. Это снижает нагрузку на общую сеть и повышает безопасность.

Что делать, если терморегулятор мигает или не включается?

Проверьте подключение датчика, целостность провода, наличие питания. Часто причина — оборванный провод в гофре или плохой контакт в клемме.

Можно ли использовать один терморегулятор на два помещения?

Технически возможно, но не рекомендуется. Температурные режимы в комнатах разные, и система будет работать некорректно. Лучше — отдельный регулятор на каждое помещение.

Заключение

Установка терморегулятора для теплого пола — ответственный этап, от которого зависят комфорт, безопасность и экономичность всей системы. Грамотный монтаж позволяет избежать перерасхода энергии, продлить срок службы кабеля и создать идеальный микроклимат в доме.

Важно помнить: технологичность не заменяет базовых правил электробезопасности. Даже самый продвинутый Wi-Fi-регулятор не спасет от последствий скруток, отсутствия УЗО или неправильного размещения датчика.

Главное — действовать по плану: отключить питание, проверить соответствие мощностей, аккуратно подключить провода и протестировать систему. Если вы сомневаетесь в своих силах — пригласите профессионала. Лучше потратить немного больше сейчас, чем платить за аварийный ремонт потом.

Терморегулятор — обязательный элемент системы теплого пола.
Выбирайте устройство по типу помещения, мощности и уровню автоматизации.
Устанавливайте на высоте 30–90 см, вдали от источников тепла.
Подключайте только через УЗО и отдельный автомат при нагрузке >2 кВт.
Датчик температуры должен быть в гофре и между витками кабеля.
