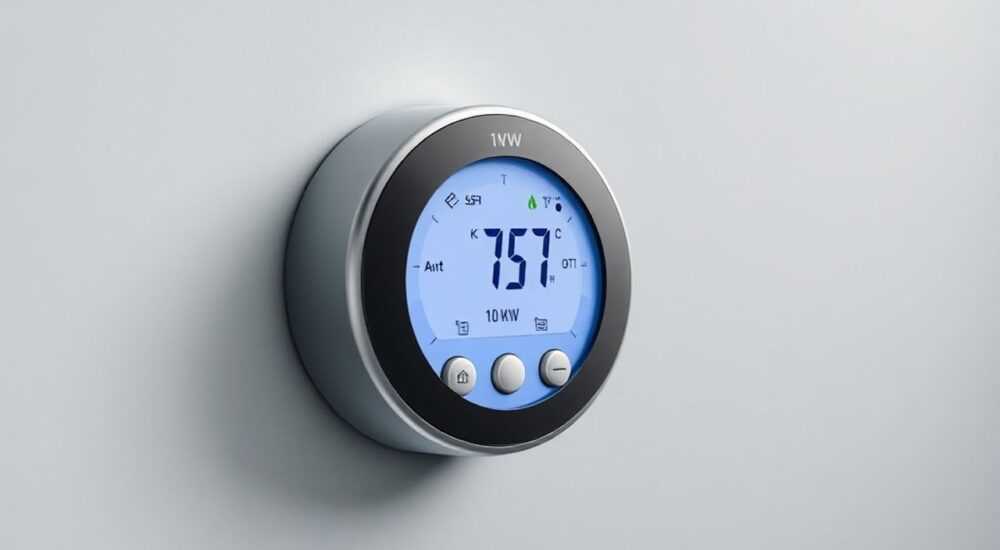

Терморегулятор 10 квт

Терморегулятор на 10 кВт — это устройство для управления мощными нагревательными системами, способное выдерживать высокие токовые нагрузки. Он применяется в промышленных печах, тепловых завесах, системах обогрева больших помещений и технологических линиях. Основная задача — точное поддержание заданной температуры с минимальным энергопотреблением.

С ростом потребности в автоматизации процессов обогрева возрастает роль терморегулирующей аппаратуры. Устройства, рассчитанные на 10 киловатт, используются там, где обычные бытовые регуляторы не справляются. Это могут быть производственные цеха, складские помещения, теплицы, мастерские и объекты инфраструктуры. Неправильный выбор или монтаж такого оборудования может привести к перегреву, выходу из строя техники, а в худшем случае — к возгоранию. Поэтому важно понимать, как работает терморегулятор 10 кВт, какие у него есть разновидности, как его правильно подключить и эксплуатировать.

Что такое терморегулятор на 10 кВт и зачем он нужен

Терморегулятор — это электронное устройство, предназначенное для контроля температуры в замкнутой системе. При достижении заданного порога оно включает или отключает нагревательный элемент. В случае с нагрузкой 10 кВт речь идёт о серьёзном оборудовании, способном управлять большими объёмами тепла. Такие устройства применяются не только в отоплении, но и в сушильных камерах, промышленных печах, системах антиобледенения и других энергоёмких процессах.

Основная функция терморегулятора — поддержание стабильной температуры с минимальным отклонением. Для этого он использует датчик (встроенный или внешний), который передаёт данные в блок управления. На основе этих данных принимается решение о включении или отключении нагрузки. Важно, чтобы коммутирующий элемент (чаще всего симистор или контактор) мог выдерживать ток до 45–50 ампер при напряжении 220 В.

Применение терморегулятора 10 кВт особенно актуально в условиях, когда постоянный контроль температуры влияет на качество продукции или безопасность процессов. Например, в пищевой промышленности при выпечке или сушке, в полиграфии при закреплении чернил, в сельском хозяйстве — при обогреве инкубаторов или теплиц.

Типы терморегуляторов для нагрузки 10 кВт

Устройства, способные управлять нагрузкой 10 кВт, делятся на несколько категорий в зависимости от принципа действия, типа управления и конструкции. Понимание различий между ними помогает сделать правильный выбор.

• Механические терморегуляторы — простые устройства с биметаллической пластиной. При нагреве пластина деформируется и размыкает цепь. Подходят для базового контроля, но имеют большую погрешность (до ±3 °C) и не рекомендуются для точных задач.
• Электронные аналоговые — используют термосопротивления или термопары, но без цифрового дисплея. Управление осуществляется потенциометром. Более точные, чем механические, но всё ещё уступают цифровым моделям.
• Цифровые терморегуляторы — оснащены микроконтроллером, дисплеем и возможностью программирования. Позволяют задавать профили нагрева, устанавливать временные интервалы и получать данные о текущем состоянии системы.

Для нагрузки 10 кВт часто используется сочетание цифрового блока управления и внешнего силового модуля, например, твердотельного реле (SSR) или электромагнитного контактора. Это позволяет разделить логическую и силовую части, что повышает надёжность и безопасность.

Когда использовать контактор, а когда — твердотельное реле?

Как выбрать подходящий терморегулятор: ключевые параметры

Выбор терморегулятора на 10 кВт зависит от множества факторов: типа нагрузки, условий эксплуатации, требуемой точности и бюджета. Вот основные критерии, на которые стоит обратить внимание.

• Тип датчика температуры — наиболее распространены датчики с термосопротивлением (PT100, PT1000) и термопарами (K, J). PT100 подходит для диапазона от –200 до +600 °C, обеспечивает высокую точность и стабильность.
• Максимальный ток коммутации — при 10 кВт и 220 В ток составляет около 45,5 А. Устройство должно иметь запас минимум 20%, то есть рассчитываться на 55–60 А.
• Степень защиты (IP) — в условиях повышенной влажности или пыли выбирайте модели с IP65 и выше. Для щитовых решений допустимо IP20.
• Функции программирования — наличие PID-регулирования, таймеров, многоступенчатых профилей нагрева критично для сложных технологических процессов.

Обратите внимание на совместимость с внешними исполнительными устройствами. Если терморегулятор не имеет встроенного реле на 10 кВт, он должен уметь управлять внешним SSR или контактором через сигнал 3–32 В постоянного или переменного тока.

Как проверить соответствие терморегулятора вашей нагрузке

1. Определите суммарную мощность всех подключаемых нагревателей (не менее 10 кВт).
2. Рассчитайте ток: I = P / U = 10000 / 220 ≈ 45,5 А.
3. Выберите устройство с коммутационным током не менее 55 А.
4. Убедитесь, что проводка и автоматический выключатель соответствуют требованиям (медный кабель ≥10 мм², автомат ≥50 А).
5. Проверьте тип датчика и его диапазон измерений.

Подключение терморегулятора 10 кВт: пошаговая инструкция

Правильное подключение — залог безопасной и долговечной работы оборудования. Ниже приведена стандартная схема подключения терморегулятора с внешним твердотельным реле.

Необходимые компоненты

• Терморегулятор (например, TРМ1, Е5CC, OMRON E5AR)
• Твердотельное реле 60 А / 220 В
• Радиатор для охлаждения SSR
• Температурный датчик (PT100)
• Автоматический выключатель 50 А
• Кабели: силовой (3×10 мм²), сигнальный (2×0,75 мм²)

Пошаговое руководство

1. Отключите питание на вводном автомате. Обеспечьте видимый разрыв цепи.
2. Подключите фазу и ноль к входу терморегулятора (клеммы L и N).
3. Подключите выход терморегулятора (реле или транзисторный выход) к управляющим контактам SSR.
4. Подключите нагреватель к выходу SSR, а вход SSR — к сети 220 В через отдельный автомат.
5. Подключите датчик температуры к соответствующим клеммам терморегулятора (обычно помечены как S+ и S–).
6. Заземлите корпус оборудования, если предусмотрено.
7. Проверьте все соединения, убедитесь в отсутствии перегибов и ослабленных контактов.
8. Включите питание и выполните пробный запуск.

Распространённые ошибки при установке и использовании

Даже качественное оборудование может выйти из строя из-за мелких, но критичных ошибок. Вот самые частые проблемы и способы их устранения.

• Отсутствие запаса по току — использование терморегулятора точно на 45 А для нагрузки 10 кВт приводит к перегреву и отказу. Рекомендуется запас 20–30%.
• Неправильный выбор датчика — установка датчика в зоне, не отражающей реальную температуру процесса (например, рядом с горячей трубой, но не в рабочей камере).
• Игнорирование охлаждения SSR — твердотельные реле при нагрузке выделяют тепло. Без радиатора они быстро перегреваются и выходят из строя.
• Подключение без автомата — отсутствие защиты по току делает систему опасной. При коротком замыжении возможен пожар.
• Использование алюминиевого кабеля — при токах выше 40 А требуется только медный кабель сечением не менее 10 мм².

Как избежать типичных проблем

Эксплуатация и обслуживание терморегулятора

Даже самое надёжное оборудование требует периодического контроля. Регулярное обслуживание продлевает срок службы и снижает риск аварий.

Рекомендуется проводить ежемесячную проверку состояния контактов, чистоту радиатора и работу датчика. Раз в полгода — проверять затяжку клемм и калибровку термодатчика. При резких скачках температуры или отказах системы — диагностировать логи (если доступны) и состояние SSR.

Цифровые терморегуляторы с функцией самодиагностики могут сообщать о таких ошибках, как обрыв датчика, короткое замыкание или перегрев. Эти данные помогают предотвратить поломку до её наступления.

Чек-лист для технического осмотра

• Проверка температуры корпуса SSR (не должна быть выше 60 °C)
• Осмотр кабелей на предмет перегрева, оплавления
• Контроль показаний датчика в сравнении с эталонным прибором
• Проверка срабатывания аварийного отключения
• Очистка радиатора от пыли и грязи

Экспертное мнение

На практике она столкнулась с множеством случаев, когда предприятия экономили на автоматике, выбирая дешёвые механические устройства. В результате — перерасход энергии, брак продукции и простои. По её словам, инвестиции в качественный терморегулятор окупаются за 6–12 месяцев за счёт снижения расходов на электроэнергию и ремонт.

Вопросы и ответы

Заключение

Терморегулятор на 10 кВт — это не просто переключатель, а ключевой элемент системы управления теплом. Его правильный выбор, монтаж и эксплуатация напрямую влияют на безопасность, эффективность и долговечность оборудования. Пренебрежение техническими требованиями может стоить дорого — от перерасхода энергии до поломки техники и аварий.

• Терморегулятор 10 кВт должен управлять внешним силовым элементом (SSR или контактор).
• Выбирайте модели с PID-регулированием, защитой от перегрузки и возможностью подключения внешних датчиков.
• Обязательно используйте автоматический выключатель, заземление и охлаждение для SSR.
• Регулярное техническое обслуживание предотвращает аварии и продлевает срок службы.
• Цифровые терморегуляторы с интерфейсом Modbus — лучший выбор для масштабируемых систем.
