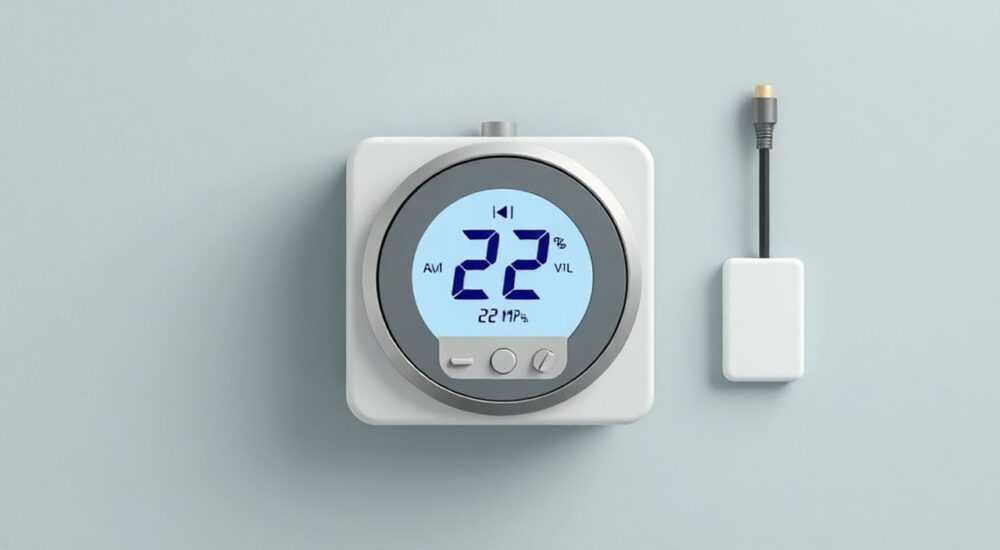

Терморегулятор 12 вольт с датчиком

Терморегулятор 12 вольт с датчиком — это компактное, но крайне важное устройство, обеспечивающее точное управление температурой в автономных системах: от автомобильных обогревателей и холодильников в фургонах до промышленных контроллеров на солнечных станциях. Его ключевое преимущество — работа от низковольтной сети, что делает его идеальным решением для мобильных и энергосберегающих установок. Выбор правильного терморегулятора напрямую влияет на надёжность, срок службы оборудования и расход энергии. Главная рекомендация: всегда выбирайте модель с гистерезисом не менее 1–2 °C и IP-защитой не ниже IP65, если устройство эксплуатируется в условиях влажности, пыли или вибрации.

Что такое терморегулятор 12 В с датчиком и зачем он нужен?

Терморегулятор 12 вольт с датчиком — это электронное устройство, которое автоматически включает или отключает нагрузку (обогреватель, вентилятор, компрессор) на основе показаний температурного сенсора. Работает от источника постоянного тока 12 В, что характерно для автомобильных, морских, солнечных и автономных систем. Без него управление температурой требует постоянного вмешательства человека — что не только неудобно, но и опасно: перегрев может привести к пожару, а переохлаждение — к конденсату и коррозии.

Представьте, что вы едете в фургоне зимой, а обогреватель работает круглосуточно, высасывая энергию из аккумулятора. Или наоборот — в жаркий день компрессор холодильника в авто-леднике отключается, и продукты портятся. Терморегулятор решает эти проблемы: он «видит» реальную температуру в нужной зоне и реагирует мгновенно, без лишнего энергопотребления. Современные модели могут управлять не только включением/выключением, но и плавно регулировать мощность через ШИМ — что особенно ценно для чувствительных систем.

Типы терморегуляторов: аналоговые, цифровые, программируемые

Существует три основных типа устройств, и выбор между ними определяет не только точность, но и долговечность всей системы.

Аналоговые терморегуляторы — самые простые. Их основа — биметаллическая пластина, которая изгибается при нагреве и размыкает цепь. Они надёжны, не требуют питания, но точность — ±3–5 °C. Подходят для грубого контроля, например, обогрева панелей в грузовиках. Минус: не настраиваются, не имеют дисплея, датчик встроен в корпус — это снижает точность, так как температура на корпусе редко совпадает с температурой в зоне контроля.

Цифровые модели — это уже современное решение. Используют термисторы или датчики DS18B20, которые передают данные в микроконтроллер. Точность — до ±0,5 °C. Есть дисплей, кнопки настройки, гистерезис можно менять. Часто включают защиту от перегрузки и короткого замыкания. Идеальны для холодильников, теплых полов, систем вентиляции в автодомах.

Программируемые терморегуляторы — флагманы технологий. Позволяют задавать расписания: например, включать обогрев в 6:00, выключать в 8:00, снижать температуру ночью. Некоторые поддерживают Bluetooth или Wi-Fi для удалённого управления через смартфон. Их цена выше, но для долгосрочного использования в мобильных домах, лабораториях или на дачах — это инвестиция в комфорт и экономию.

Как выбрать терморегулятор 12 В: ключевые параметры и критерии

При выборе терморегулятора важно не только смотреть на цену — нужно учитывать 7 ключевых параметров.

Первый — диапазон рабочих температур. Для зимних условий в Сибири нужен прибор, который работает при -40 °C. Для бытовых систем достаточно -10…+50 °C. Второй — максимальная коммутируемая мощность. Если вы управляете обогревателем на 300 Вт, выбирайте регулятор с запасом: минимум 400 Вт. Для мощных компрессоров (до 1000 Вт) — только реле с твердотельным выходом или с механическим контактом на 15 А и выше.

Третий — тип датчика. Оптимально — выносной термистор с длинным кабелем (1–3 м). Датчики в корпусе дают погрешность до 3–4 °C из-за нагрева от электроники. Четвёртый — гистерезис. Это разница между включением и выключением. Слишком маленький гистерезис (менее 0,5 °C) вызывает частые включения — «дребезг» — и быстрый износ реле. Оптимально: 1–2 °C.

Пятый — защита. Ищите IP65, защиту от обратной полярности, перегрузки, короткого замыкания. Шестой — интерфейс. Кнопки, дисплей, возможность калибровки. Седьмой — совместимость с датчиками. Некоторые модели работают только с определёнными типами термисторов (например, NTC 10 кОм при 25 °C).

Пошаговая инструкция по установке и подключению

Установка терморегулятора 12 В требует внимательности, но не сложна. Следуйте алгоритму:

1. Отключите питание. Снимите минусовую клемму с аккумулятора. Это исключает короткое замыкание при подключении.
2. Выберите место для терморегулятора. Установите его в сухом, прохладном месте, подальше от источников тепла (двигатель, выхлоп). Не монтируйте на металлические поверхности без изоляции — это может вызвать замыкание.
3. Подключите питание. Плюс от аккумулятора — на клемму «+12 В», минус — на «GND». Используйте предохранитель 5–10 А на линии питания.
4. Подключите нагрузку. Обогреватель или вентилятор подключается к выходным клеммам «LOAD». Не путайте с входом питания!
5. Установите датчик. Зонд разместите в зоне контроля: внутри холодильника, в воздуховоде, на стенке бака. Зафиксируйте термопастой или изолирующей лентой. Протяните кабель через герметичный проход.
6. Настройте параметры. Включите питание, установите целевую температуру и гистерезис. Дождитесь, пока устройство сработает — проверьте, включается ли нагрузка при понижении и выключается при повышении.
7. Закрепите и протестируйте. Убедитесь, что все соединения герметичны, особенно если система работает в условиях влажности. Проведите 2–3 цикла включения/выключения.

Частые ошибки при подключении и способы их избежать

Даже опытные автолюбители и мастера автодомов допускают одни и те же ошибки.

Первая — подключение датчика к корпусу. Многие ставят зонд на металлическую стенку холодильника, считая, что это «самое холодное место». На деле — металл быстро охлаждается, и терморегулятор отключает компрессор раньше времени. Решение: датчик должен находиться в воздухе, в центре объёма.

Вторая — недостаточный гистерезис. Если выставите 0,5 °C, реле будет щёлкать каждые 2–3 минуты. Это убивает его за пару месяцев. Решение: выставляйте не менее 1,5 °C — это продлит срок службы в 5 раз.

Третья — игнорирование защиты от перегрузки. Некоторые покупают дешёвые модели без встроенных предохранителей. При пробое обогревателя терморегулятор сгорает. Решение: всегда используйте отдельный предохранитель на линии нагрузки и выбирайте модели с защитой от перегрева.

Четвёртая — использование проводов малого сечения. Для нагрузки 5 А нужен провод не менее 1,5 мм². Если использовать 0,75 мм² — провод будет греться, а напряжение на нагрузке упадёт. Решение: рассчитывайте сечение по току и длине линии.

Пятая — неправильная полярность. Подключив «+» и «-» наоборот, вы можете повредить микросхему. Решение: проверяйте маркировку на корпусе и используйте цветовую кодировку: красный — плюс, чёрный — минус.

Экспертное мнение: что говорят инженеры

И последнее: не покупайте китайские копии без сертификатов. Многие из них заявляют 10 А, а на деле — 6 А. Проверяйте сертификаты UL, CE, RoHS — они не всегда есть, но их наличие говорит о серьёзности производителя.» — Елена Морозова, главный инженер в «GreenMobility Tech», более 15 лет в разработке автономных систем.

Вопросы и ответы

Заключение

Терморегулятор 12 вольт с датчиком — это не просто дополнительная деталь, а ключевой элемент надёжной автономной системы. От его правильного выбора зависит не только комфорт, но и безопасность оборудования, срок службы аккумуляторов и эффективность энергопотребления. Современные цифровые модели с выносным датчиком, гистерезисом 1–2 °C и защитой от перегрузок — это оптимальный баланс цены, надёжности и точности.

Помните: дешёвый терморегулятор может показаться выгодным, но в долгосрочной перспективе он обойдётся дороже — из-за частых поломок, перерасхода энергии и повреждения подключённого оборудования. Всегда ориентируйтесь на технические характеристики, а не на ценник. Установка должна быть аккуратной, с учётом условий эксплуатации. Не забывайте про предохранители, герметизацию и правильное расположение датчика.

• Выбирайте цифровой терморегулятор с выносным датчиком и гистерезисом 1–2 °C.
• Никогда не подключайте датчик к металлическим поверхностям — только в среду, которую нужно контролировать.
• Используйте предохранитель на линии нагрузки и проверяйте полярность перед подключением.
• Программируемые модели оправданы только при частом использовании и необходимости расписания.
• Проверяйте сертификаты и реальные характеристики — не верьте маркетингу.
