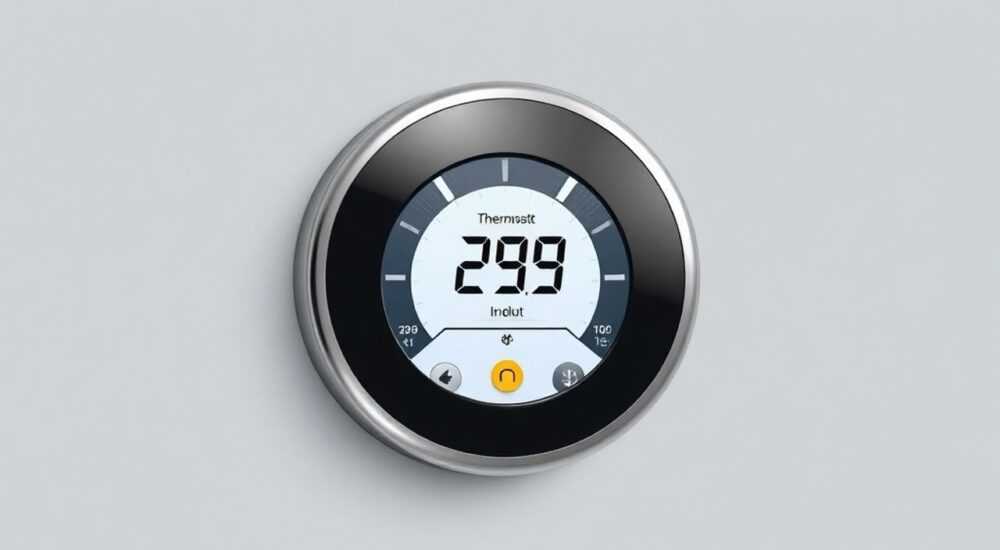

Терморегулятор 1209 инструкция

Терморегулятор 1209 — это популярное электронное устройство, предназначенное для точного контроля температуры в системах отопления, охлаждения и обогрева. Оно используется как в бытовых, так и в промышленных условиях: от теплых полов до сушильных камер. Правильная настройка и подключение устройства напрямую влияют на его эффективность, безопасность и срок службы.

Терморегулятор 1209 — универсальное решение для автоматического контроля температуры. Для корректной работы важно правильно подключить прибор, точно выставить параметры и использовать внешний датчик. Главная рекомендация — строго следовать схеме подключения и не игнорировать калибровку.

Содержание статьи:

Особенности устройства терморегулятора 1209
Основные технические характеристики
Подключение и электрические схемы
Схема подключения к теплому полу
Настройка параметров работы
Пошаговая настройка
Калибровка датчика температуры
Когда нужна калибровка?
Типичные ошибки при эксплуатации
Частые неисправности и их причины
Эксплуатация и продление срока службы
Модернизация системы
Экспертное мнение
Вопросы и ответы
Заключение

Особенности устройства терморегулятора 1209

Терморегулятор 1209 — это электромеханический прибор с цифровым управлением, предназначенный для поддержания заданной температуры в замкнутой системе. Он работает по принципу размыкания и замыкания электрической цепи в зависимости от показаний внешнего или внутреннего датчика. Устройство рассчитано на нагрузку до 16 А, что позволяет управлять большинством нагревательных элементов, включая ТЭНы, инфракрасные излучатели и системы «тёплый пол».
Прибор оснащён жидкокристаллическим дисплеем, кнопками управления и возможностью подключения внешнего термодатчика. Рабочий диапазон температур — от -50 до +110 °C, что делает его подходящим даже для экстремальных условий. Встроенный гистерезис (разница между включением и выключением) можно регулировать, что предотвращает частые переключения и снижает износ оборудования.
Устройство имеет компактный корпус, подходящий для монтажа в стандартную монтажную коробку. Это удобно при установке в жилых помещениях, где важна эстетика и безопасность. Корпус защищён от пыли и брызг (класс IP20), но не рекомендуется для установки во влажных зонах без дополнительной защиты.

Полезно знать: Терморегулятор 1209 может работать как в режиме нагрева, так и в режиме охлаждения. Переключение осуществляется через специальный параметр в меню (обычно P1). Не все пользователи знают об этой функции, что ограничивает возможности устройства.

Основные технические характеристики

Напряжение питания: 220 В ±10%, 50 Гц;
Максимальный ток нагрузки: 16 А (до 3,5 кВт при 220 В);
Диапазон регулировки температуры: -50…+110 °C;
Точность измерения: ±1 °C;
Гистерезис: 0,5–15 °C (регулируемый);
Тип датчика: NTC 10 кОм (внешний или внутренний);
Степень защиты: IP20;
Рабочая температура окружающей среды: 0…+50 °C.

Подключение и электрические схемы

Правильное подключение — ключ к надёжной работе терморегулятора 1209. Ошибка в монтаже может привести к выходу устройства из строя, короткому замыканию или некорректной работе системы. Все подключения выполняются только при отключенном питании.
На задней панели устройства расположены клеммы, обозначенные буквами: L (фаза), N (ноль), T1 и T2 (выход на нагрузку), S (датчик). В некоторых моделях также есть клемма ALARM для подключения сигнализации. Подключение начинается с подачи питания: фаза и ноль подаются на L и N соответственно.
Выход на нагрузку (T1–T2) подключается последовательно к нагревательному элементу. При достижении заданной температуры контакты размыкаются, отключая питание. Если используется внешний датчик, он подключается к клемме S. Длина провода — до 50 метров, но лучше использовать экранированный кабель для минимизации помех.

«Обязательно проверяйте полярность подключения датчика. Хотя NTC-датчики не имеют полярности, плохой контакт или перекручивание проводов могут вызвать ложные показания.» — Алексей Петров, инженер-электроник, 12 лет опыта

Схема подключения к теплому полу

Отключите электропитание на щитке.
Подайте фазу (L) и ноль (N) на соответствующие клеммы терморегулятора.
Подключите один конец нагревательного кабеля к T1, второй — к фазе сети (через автомат).
Подключите второй выход T2 к свободному концу нагревательного кабеля.
Установите датчик температуры пола в монтажную трубку, на расстоянии 50 см от стены, между витками кабеля.
Подключите датчик к клеммам S.
Включите питание и проверьте работу.

Клемма	Назначение	Цвет провода (рекомендуемый)
L	Фаза вход	Коричневый/красный
N	Ноль вход	Синий
T1	Выход на нагрузку	Чёрный
T2	Возврат с нагрузки	Чёрный
S	Датчик температуры	Белый/жёлтый

Полезно знать: Если вы используете внутренний датчик (встроенный в корпус), клемму S оставьте пустой. Однако для систем «тёплый пол» настоятельно рекомендуется внешний датчик — он точнее реагирует на температуру поверхности.

Настройка параметров работы

После подключения необходимо настроить терморегулятор. Управление осуществляется двумя кнопками: SET (настройка) и ▲/▼ (увеличение/уменьшение значения). Чтобы войти в меню, удерживайте кнопку SET 3 секунды.
Первый параметр — SP (Set Point) — это целевая температура. Например, для комфортного пола в ванной достаточно 27–30 °C. Следующий важный параметр — P1 — режим работы. Значение 0 означает режим нагрева, 1 — режим охлаждения. Если вы используете устройство для холодильной камеры, установите P1 = 1.
Параметр P2 — гистерезис. Это разница между включением и выключением. Например, если SP = 30 °C, а P2 = 2 °C, то нагрев включится при 28 °C и выключится при 30 °C. Чрезмерно малое значение (например, 0,5 °C) вызывает частые циклы включения, что снижает ресурс контактов.
Ещё один важный параметр — P4 — временная задержка повторного включения (anti-short cycle). Рекомендуется устанавливать 3–5 минут, особенно для компрессоров. Это предотвращает запуск двигателя под нагрузкой.

Пошаговая настройка

Включите питание. На дисплее отобразится текущая температура.
Удерживайте SET 3 секунды. Появится SP.
Кнопками ▲/▼ установите нужную температуру.
Нажмите SET — перейдёт к следующему параметру (P1).
Выберите режим: 0 — нагрев, 1 — охлаждение.
Продолжайте до P2 (гистерезис), установите 1–3 °C.
Для P4 задайте 3–5 минут.
После последнего параметра устройство само сохранит настройки.

«Не спешите с настройкой. Проверяйте каждое значение дважды. Одна ошибка в параметре P1 может полностью изменить логику работы.» — Марина Ковалёва, технический специалист по HVAC-системам

Калибровка датчика температуры

Даже качественные датчики могут иметь небольшую погрешность. Калибровка позволяет скорректировать показания терморегулятора. Это особенно важно, если вы используете устройство для инкубатора, сушилки или медицинского оборудования, где точность критична.
Процедура калибровки выполняется через параметр P6 (или CAL, в зависимости от прошивки). Для начала нужно точно измерить температуру в месте установки датчика с помощью поверенного термометра. Например, если терморегулятор показывает 25 °C, а эталон — 27 °C, значит, нужно добавить +2 °C.
В меню настройки найдите P6. Установите значение +2. После этого прибор будет прибавлять 2 градуса к показаниям датчика. Аналогично, если показывает больше — укажите отрицательное значение.

Когда нужна калибровка?

После установки нового датчика;
При замеченной разнице с эталонным измерением;
После длительного хранения или перепадов температур;
Если система работает нестабильно при постоянной нагрузке.

Полезно знать: Калибровка не заменяет ремонт. Если разница превышает 5 °C, возможно, датчик повреждён. Проверьте сопротивление: при 25 °C оно должно быть около 10 кОм.

Типичные ошибки при эксплуатации

Многие пользователи сталкиваются с проблемами, которые легко избежать. Самая частая ошибка — неправильное подключение датчика. Например, использование обычного провода вместо экранированного приводит к помехам от силовых кабелей. В результате терморегулятор «видит» скачки температуры и часто включается/выключается.
Ещё одна распространённая ошибка — игнорирование гистерезиса. Установка P2 = 0,5 °C вызывает до 20 включений в час, что быстро выводит из строя реле. Рекомендуемое значение — 1,5–3 °C для большинства систем.
Некоторые пытаются подключить нагрузку выше 16 А, используя терморегулятор для управления пускателем. Это допустимо, но только через промежуточное реле. Прямое подключение мощного ТЭНа приведёт к перегреву и возгоранию.

Частые неисправности и их причины

Не включается нагрузка: Проверьте питание, состояние реле, правильность подключения T1–T2.
Неверные показания температуры: Обрыв или КЗ в датчике, плохой контакт, необходимость калибровки.
Мигает дисплей: Нестабильное питание, перепады напряжения. Используйте стабилизатор.
Реле щёлкает слишком часто: Слишком малый гистерезис или нестабильная температура в помещении.

Проблема	Вероятная причина	Решение
Нет реакции на кнопки	Зависание контроллера	Отключите питание на 10 секунд
Показывает Err или —	Обрыв или КЗ датчика	Проверьте проводку, замените датчик
Не отключает при достижении температуры	Залипание реле, ошибка в P1	Проверьте режим, замените устройство
Самопроизвольное сброс настроек	Низкое напряжение, сбой питания	Установите ИБП или стабилизатор

Эксплуатация и продление срока службы

Чтобы терморегулятор 1209 служил долго, соблюдайте простые правила. Во-первых, не превышайте номинальную нагрузку. Даже кратковременный перегрев снижает ресурс реле. Во-вторых, обеспечьте вентиляцию вокруг устройства. Перегрев корпуса может вызвать сбой микроконтроллера.
Регулярно проверяйте соединения — со временем винты ослабевают. Особенно это касается клемм T1 и T2, где проходит высокий ток. Подгорание контактов — частая причина выхода из строя.
Для систем с высокой инерцией (например, бетонный пол) рекомендуется увеличивать гистерезис до 3–5 °C. Это снизит количество коммутаций и повысит комфорт.

Модернизация системы

Добавьте Wi-Fi модуль (если модель поддерживает) для удалённого управления через смартфон.
Используйте два датчика (внутренний и внешний) для сложных систем — например, теплица с ночным охлаждением.
Подключите терморегулятор к системе «умный дом» через реле и MQTT-адаптер.
Установите ИБП для защиты от скачков напряжения и сбоев питания.

Полезно знать: Некоторые современные аналоги терморегулятора 1209 уже поддерживают Bluetooth и приложения. Если вам нужна дистанционная настройка, стоит рассмотреть модели с маркировкой 1209-WiFi или 1209-BT.

Экспертное мнение

«Терморегулятор 1209 — это «рабочая лошадка» среди бюджетных контроллеров. Его главные преимущества — простота, надёжность и доступность. Но многие пользователи недооценивают важность правильной настройки. Я видел случаи, когда из-за неправильно выставленного P1 система охлаждения работала как обогреватель. Всегда читайте инструкцию перед первым включением.» — Дмитрий Смирнов, главный инженер климатических систем, 18 лет опыта

По словам эксперта, наиболее частая ошибка — отсутствие временной задержки (P4). «В системах с компрессорами это критично. Холодильный агрегат не должен включаться сразу после выключения — масло не успевает стечь, и двигатель перегружается. Установка P4 = 3–5 минут — обязательное правило», — добавляет он.
Также Дмитрий отмечает, что терморегулятор можно использовать не только по прямому назначению. «Мы внедрили 1209 в систему проветривания теплиц: при превышении температуры открывается форточка через сервопривод. Получилась недорогая, но эффективная автоматика.»

Вопросы и ответы

Можно ли использовать терморегулятор 1209 для инкубатора?

Да, при условии точной калибровки датчика и установки малого гистерезиса (1–2 °C). Для повышения надёжности рекомендуется резервный термометр и аварийное отключение.

Что делать, если дисплей не включается?

Проверьте питание на клеммах L и N. Убедитесь, что напряжение в пределах 198–242 В. Если питание есть, но дисплей не светится — вероятен внутренний сбой. Попробуйте отключить на 1 минуту. Если не помогло — устройство требует замены.

Как отличить оригинальный 1209 от подделки?

Оригинал имеет чёткую маркировку, плотную сборку и вес около 150 г. Поддельные устройства часто имеют белый корпус, плохо читаемый дисплей и перегреваются при нагрузке 10 А.

Можно ли подключить два нагревателя?

Да, но суммарная мощность не должна превышать 3,5 кВт. Лучше подключить через пускатель, особенно если нагреватели включаются одновременно.

Почему температура «плавает»?

Причина — в медленной инерции системы или слишком чувствительной настройке. Увеличьте гистерезис и убедитесь, что датчик установлен правильно — не рядом с источником тепла или сквозняком.

Заключение

Терморегулятор 1209 — это проверенное временем устройство, сочетающее простоту, надёжность и функциональность. При правильной установке и настройке он обеспечивает стабильный контроль температуры в самых разных системах. Ключевые факторы успеха — точное подключение, грамотная настройка параметров и регулярная проверка состояния.

Главное — не экономить на качестве монтажа и не игнорировать базовые правила безопасности. Даже самое простое устройство может стать причиной аварии при неправильной эксплуатации.

Всегда подключайте терморегулятор при отключенном питании.
Используйте внешний датчик для систем «тёплый пол» и инкубаторов.
Настройте гистерезис и временную задержку для увеличения срока службы.
Регулярно проверяйте контакты и состояние проводки.
Рассмотрите модернизацию с Wi-Fi или интеграцией в «умный дом».
