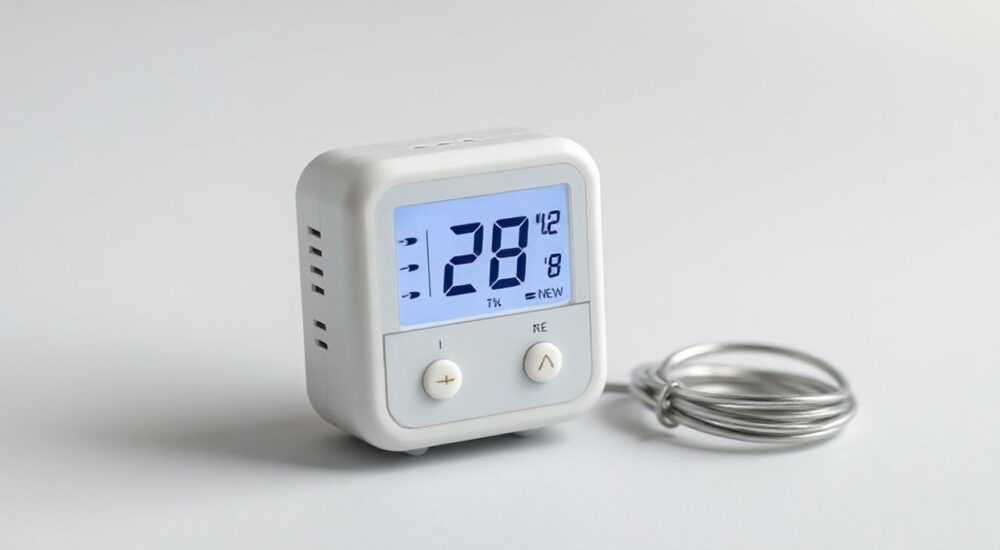

Терморегулятор 220 вольт с датчиком температуры

Терморегулятор 220 вольт с датчиком температуры — это электронное устройство, предназначенное для автоматического поддержания заданной температуры в системах отопления, обогрева полов, теплиц или промышленных установок. Оно измеряет текущую температуру с помощью встроенного или выносного датчика и управляет подачей напряжения на нагревательные элементы, включая или отключая их при достижении пороговых значений. Такие терморегуляторы работают от стандартной бытовой сети 220 В и обеспечивают энергоэффективность, комфорт и безопасность эксплуатации.

Принцип работы терморегулятора 220 В

Терморегулятор 220 В с датчиком температуры функционирует по принципу обратной связи. Датчик фиксирует текущую температуру окружающей среды или поверхности (например, пола), передавая данные в блок управления. Внутри устройства микропроцессор сравнивает полученные значения с установленным пользователем диапазоном. Если температура опускается ниже заданного уровня — реле замыкает цепь, подавая напряжение на нагреватель. При достижении нужной температуры — реле размыкается, отключая питание.

Большинство современных моделей имеют гистерезис — небольшой температурный зазор между включением и выключением. Это предотвращает частое срабатывание реле, которое может привести к его износу. Например, если установлено значение 25 °C, а гистерезис составляет 1 °C, то нагреватель включится при 24 °C и отключится при 25 °C.

Работа устройства возможна как в режиме «нагрев», так и в режиме «охлаждение», хотя последние чаще применяются в климатических системах. Для обогрева полов, бойлеров или теплиц используется только режим нагрева.

Из чего состоит терморегулятор?

• Микроконтроллер — «мозг» устройства, обрабатывающий сигналы и управляющий реле.
• Датчик температуры — может быть встроенным (в корпусе) или выносным (для контроля температуры пола или жидкости).
• Реле — электромеханический или твердотельный переключатель, коммутирующий нагрузку до 16 А (до 3,5 кВт при 220 В).
• Дисплей и интерфейс — кнопки, сенсорная панель или поворотный регулятор для настройки параметров.
• Клеммы подключения — для подключения питания, нагревателя и датчика.

Основные виды терморегуляторов с датчиком

Выбор подходящего терморегулятора зависит от типа нагрузки, условий эксплуатации и требуемого уровня автоматизации. На рынке представлены механические, электронные и программируемые модели.

По типу управления

По типу датчика

• Встроенный датчик — измеряет температуру воздуха в помещении. Подходит для конвекторов, масляных радиаторов и систем воздушного отопления.
• Выносной датчик — устанавливается на полу, в трубе или ёмкости. Критически важен для тёплых полов, чтобы избежать перегрева покрытия.
• Комбинированный — использует оба датчика: один контролирует температуру пола, другой — воздуха. Умный алгоритм выбирает приоритет.

По способу монтажа

• Щитовой — устанавливается в распределительный щит, часто используется в промышленных системах.
• Настенный — стандартный формат, монтируется в подрозетник, как розетка или выключатель.
• Модульный — DIN-рейка, применяется в автоматике котлов и насосов.

Как выбрать терморегулятор: ключевые параметры

Перед покупкой важно определить технические требования. Неправильно подобранное устройство может не справиться с нагрузкой или не обеспечить нужный уровень комфорта.

1. Мощность и ток нагрузки

Один из главных параметров — максимальный ток коммутации. Стандартные модели рассчитаны на 16 А (3,5 кВт). Если суммарная мощность обогревателей превышает этот показатель, необходим внешний контактор.

Формула расчёта:
P = U × I → 220 В × 16 А = 3520 Вт

2. Тип датчика

• Для тёплого пола — только выносной датчик сопротивления (NTC 10 кОм).
• Для воздухонагревателей — встроенный.
• Для аквариумов или инкубаторов — водонепроницаемый выносной датчик в защитной гильзе.

3. Функциональность

• Защита от замерзания — поддерживает минимальную температуру (обычно +5 °C) при отсутствии хозяев.
• Таймер включения/выключения — полезен для прогрева помещения к приходу.
• Wi-Fi и управление через смартфон — позволяет менять режим удалённо, интегрировать в «умный дом».
• Подсветка экрана — удобна в тёмном помещении.

4. Бренд и надёжность

Лидеры рынка: DEVI, Thermoreg, Electrolux, NeoClima, Ballu. Они проходят сертификацию ГОСТ Р и имеют гарантию 2–3 года. Китайские аналоги могут стоить в 2 раза дешевле, но часто страдает точность и долговечность реле.

Установка и подключение своими руками

Монтаж терморегулятора можно выполнить самостоятельно, если соблюдать правила электробезопасности. Работы проводят при отключённом напряжении.

Пошаговая инструкция

1. Отключите электропитание на вводном автомате.
2. Установите подрозетник в стену на высоте 90–120 см от пола.
3. Проложите кабели: фаза и ноль от щитка, фаза на нагреватель, ноль на нагреватель, провода от датчика (если выносной).
4. Подключите провода к клеммам согласно схеме на корпусе: L (фаза), N (ноль), T1/T2 (нагреватель), S/S1 (датчик).
5. Закрепите терморегулятор в подрозетнике.
6. Включите питание и проверьте работу.

Типичная схема подключения

• L — подключение к фазе сети.
• N — подключение к нулю сети.
• Out или Load — выход на нагревательный элемент.
• S — вход для датчика температуры.

При использовании контактора: выход терморегулятора подключается к катушке пускателя (220 В), а сам пускатель коммутирует мощную нагрузку.

Распространённые ошибки монтажа и как их избежать

Даже качественное устройство будет работать некорректно при ошибках установки.

1. Неправильное расположение датчика

Часто датчик устанавливают рядом с источником тепла — батареей, окном или светильником. Это искажает показания. Размещайте его вдали от сквозняков и нагревательных приборов.

2. Отсутствие гофры для датчика

Без защиты датчик невозможно заменить при выходе из строя. Всегда используйте пластиковую гофру диаметром 16 мм.

3. Превышение допустимой нагрузки

Подключение кабеля мощностью 4 кВт к терморегулятору на 16 А вызывает перегрев контактов. Используйте контактор при нагрузке свыше 3,5 кВт.

4. Игнорирование заземления

Если нагреватель имеет металлическую оболочку (например, греющий кабель), он должен быть заземлён. Это предотвратит поражение током при пробое изоляции.

Эксплуатация и обслуживание

Правильная эксплуатация продлевает срок службы терморегулятора до 10–15 лет.

Рекомендации по уходу

• Не используйте агрессивные чистящие средства для очистки корпуса.
• Раз в год проверяйте затяжку клемм — ослабленные контакты могут искрить.
• При длительном отсутствии включайте режим «антизамерзание».
• Для Wi-Fi моделей обновляйте прошивку через приложение.

Когда менять терморегулятор?

Признаки неисправности:

• Нагреватель работает постоянно, не отключаясь.
• Температура на дисплее не соответствует реальной.
• Реле не срабатывает (нет щелчка при изменении температуры).
• Экран не включается.

Чаще всего выходит из строя реле или датчик. В некоторых моделях датчик можно заменить отдельно.

Экспертное мнение

Также эксперты отмечают рост популярности решений с искусственным интеллектом: терморегуляторы учатся поведению жильцов и сами корректируют режимы. Например, Nest Learning Thermostat уже доступен в РФ через официальных дистрибьюторов.

Вопросы и ответы

Заключение

Терморегулятор 220 В с датчиком температуры — это не просто удобство, а необходимый элемент современной системы отопления. Он обеспечивает комфорт, безопасность и значительную экономию энергии. Правильно выбранный и установленный прибор прослужит много лет, окупая себя снижением расходов на отопление.

• Выбирайте терморегулятор с запасом по мощности и подходящим типом датчика.
• Для тёплого пола обязателен выносной датчик в гофре.
• Используйте контактор при нагрузке свыше 3,5 кВт.
• Программируемые модели экономят до 30% энергии.
• Соблюдайте правила электромонтажа и подключайте через УЗО.
