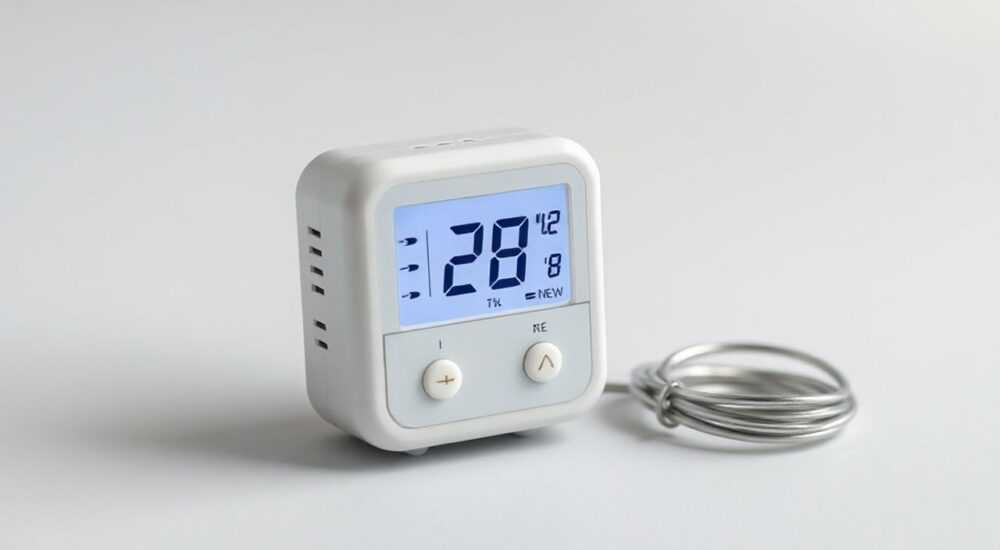

Терморегулятор 220в с датчиком температуры

Терморегулятор 220 В с датчиком температуры — это устройство, предназначенное для автоматического поддержания заданного температурного режима в системах обогрева, охлаждения или термостатирования. Оно работает от стандартной электрической сети 220 В и использует внешний или встроенный датчик для измерения текущей температуры, после чего включает или отключает нагрузку (например, нагревательный кабель, теплый пол, вентилятор). Такие приборы находят широкое применение как в быту, так и на производстве.

Терморегулятор 220 В с датчиком обеспечивает точный контроль температуры и экономию энергии. Выбирайте модель с учетом типа нагрузки, диапазона измерений и способа монтажа.

Содержание статьи:

Принцип работы терморегулятора 220 В
Виды и классификация терморегуляторов по типу датчика
Критерии выбора: на что обратить внимание
Установка и подключение: пошаговая инструкция
Распространённые ошибки монтажа и как их избежать
Где применяются: практические примеры
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы терморегулятора 220 В

Терморегулятор 220 В — это электронное устройство, которое управляет включением и выключением электрооборудования в зависимости от показаний температурного датчика. Основная цель — поддерживать заданную температуру в помещении, на поверхности или внутри технологического процесса. При достижении порогового значения прибор размыкает или замыкает цепь питания, тем самым останавливая или запуская нагрев/охлаждение.

Датчик температуры может быть встроенным (например, в корпусе регулятора) или выносным. Последний вариант предпочтительнее, когда нужно контролировать температуру не воздуха в помещении, а, скажем, поверхности пола или жидкости. Датчики бывают резистивными (NTC, PTC), термопарами или цифровыми (DS18B20). Наиболее распространены NTC-датчики — они недорогие, надежные и легко интегрируются в электронные схемы.

Работа устройства основана на сравнении текущего значения с уставкой (заданной температурой). Разница между ними называется гистерезисом — это зона нечувствительности, которая предотвращает частое включение/выключение оборудования. Например, если установить уставку 25 °C с гистерезисом 1 °C, то нагрев включится при 24 °C и отключится при 25 °C. Это продлевает срок службы как самого регулятора, так и подключенного оборудования.

Полезно знать: Чем меньше гистерезис, тем точнее контроль, но выше износ контактов. Оптимальный гистерезис — 0.5–2 °C в зависимости от мощности нагрузки.

Виды и классификация терморегуляторов по типу датчика

Терморегуляторы 220 В различаются по типу используемого датчика, способу управления, конструкции и функциональности. Понимание этих различий помогает выбрать подходящую модель под конкретную задачу.

По типу датчика: контактные (встроенные или выносные) и бесконтактные (инфракрасные). Первые наиболее распространены в бытовых и промышленных системах.
По способу монтажа: на DIN-рейку, в распределительную коробку, в подрозетник или настенные.
По типу управления: механические (релейные), электронные (цифровые) и программируемые (с таймером и Wi-Fi).
По принципу действия: простые двухпозиционные, пропорциональные (PID-регуляторы), импульсные.

Цифровые модели с ЖК-дисплеем позволяют точно задавать температуру (до 0.1 °C), просматривать текущие показания и настраивать графики работы. Программируемые терморегуляторы могут включаться по расписанию — например, повышать температуру перед вашим приходом домой. Некоторые модели поддерживают удалённое управление через Wi-Fi и интеграцию с «умным домом» (Yandex, Google Home, Apple HomeKit).

Тип терморегулятора	Точность	Где применяется	Средняя цена (руб)
Механический	±2 °C	Теплые полы, обогреватели	800–1 500
Электронный (базовый)	±0.5 °C	Инкубаторы, аквариумы	1 500–3 000
Программируемый	±0.1 °C	«Умный дом», промышленность	3 000–7 000
PID-регулятор	±0.05 °C	Лаборатории, печи	5 000–15 000

«Для бытовых задач достаточно электронного терморегулятора с выносным датчиком. Если нужна высокая точность — выбирайте PID-модели.» — Алексей Ковалев, инженер-автоматчик, 12 лет опыта

Критерии выбора: на что обратить внимание

Выбор терморегулятора 220 В зависит от множества факторов: от типа нагрузки до условий эксплуатации. Чтобы не ошибиться, необходимо проанализировать несколько ключевых параметров.

Первое — это максимальная коммутируемая мощность. Большинство моделей рассчитаны на нагрузку до 16 А (около 3,5 кВт). Если вы планируете подключать более мощное оборудование (например, котёл или тепловую пушку), потребуется дополнительное реле или магнитный пускатель. Игнорирование этого правила может привести к перегреву и выходу устройства из строя.

Второе — тип датчика и его расположение. Для контроля температуры воздуха подходит встроенный датчик. Но если нужно управлять нагревом пола, обязательно используйте выносной датчик, установленный в полу. В противном случае регулятор будет реагировать на температуру воздуха, а не на прогрев покрытия, что снижает эффективность системы.

Третье — диапазон измерений. Обычные модели работают в диапазоне от 0 до +40 °C, но для специфических задач (например, охлаждение или сушка) могут понадобиться датчики с диапазоном от -50 до +120 °C. Уточняйте технические характеристики перед покупкой.

Полезно знать: Некоторые терморегуляторы поддерживают два датчика одновременно — например, один измеряет температуру пола, другой — воздуха. Это позволяет избежать перегрева покрытия при комфортной температуре в помещении.

Четвёртое — степень защиты (IP). Если устройство устанавливается во влажной среде (ванная, баня, парник), выбирайте модели с IP65 и выше. Для обычных комнат достаточно IP20.

Пятое — наличие дополнительных функций: защита от замерзания, блокировка от детей, поддержка нескольких зон, логирование данных. Эти опции повышают удобство, но и увеличивают стоимость.

Установка и подключение: пошаговая инструкция

Правильная установка терморегулятора 220 В — залог безопасной и долговечной работы. Ниже приведена пошаговая инструкция для монтажа в подрозетник (типично для систем «тёплый пол»).

Отключите питание на электрощите. Используйте индикаторную отвёртку, чтобы убедиться, что напряжение отсутствует.
Подготовьте место установки: установите подрозетник в стену, проложите кабели (питание 220 В, провода от нагревательного мата, сигнал от датчика).
Подключите провода согласно схеме: фаза (L) и ноль (N) — к клеммам питания; нагрузка (Lout) — к нагревательному кабелю; датчик — к соответствующим клеммам (обычно обозначены S или Sensor).
Закрепите устройство в подрозетнике и зафиксируйте рамкой.
Включите питание и проверьте работу: подайте команду на нагрев, убедитесь, что индикатор активен, а нагрузка включается.

Для подключения выносного датчика используйте экранированный кабель с сечением 0.5–0.75 мм². Длина провода — не более 50 метров. Не прокладывайте его рядом с силовыми кабелями — это может вызвать помехи и искажение показаний.

«Перед закрытием стены проверьте работу системы в течение нескольких циклов. Лучше потратить час сейчас, чем вскрывать плитку потом.» — Михаил Смирнов, электромонтажник, 15 лет практики

Распространённые ошибки монтажа и как их избежать

Даже качественный терморегулятор может работать некорректно из-за типичных ошибок при установке. Знание этих проблем поможет вам избежать простоев и дополнительных затрат.

Первая ошибка — неправильное расположение датчика. Например, датчик теплого пола устанавливают слишком близко к нагревательному кабелю или под источник тепла (радиатор, солнечный свет). Это приводит к ложным показаниям и преждевременному отключению нагрева.

Вторая — подключение нагрузки выше допустимой. Многие пытаются подключить к одному регулятору сразу несколько контуров обогрева, превышая его мощность. Результат — перегрев, оплавление клемм, выход из строя.

Третья — отсутствие заземления. Особенно важно для систем в ванной комнате. Без заземления возрастает риск поражения током при пробое изоляции.

Четвёртая — игнорирование гистерезиса. Слишком малый гистерезис вызывает «дребезг» реле, слишком большой — некомфортные колебания температуры. Настройте параметр в соответствии с рекомендациями производителя.

Полезно знать: Используйте промежуточное реле, если нагрузка превышает 3,5 кВт. Это снизит нагрузку на контакты терморегулятора и увеличит срок службы.

Где применяются: практические примеры

Терморегуляторы 220 В с датчиком используются в самых разных сферах. Рассмотрим несколько реальных кейсов.

1. Теплый пол в квартире. Владельцы часто устанавливают электронный терморегулятор с выносным датчиком в пол. Устройство поддерживает комфортную температуру (26–28 °C) и отключает нагрев при достижении цели, экономя до 30% электроэнергии.

2. Инкубатор для яиц. Точность критична — перепад в 1 °C может повлиять на выживаемость птенцов. Здесь применяют цифровые PID-регуляторы с точностью ±0.1 °C и возможностью настройки графика температуры по дням.

3. Система обогрева труб. В частных домах кабельный обогрев предотвращает замерзание водопровода. Терморегулятор включает нагрев при температуре ниже +5 °C и отключает при +10 °C, защищая систему без постоянного включения.

4. Цветочный парник. Для выращивания рассады важно поддерживать стабильный микроклимат. Терморегулятор управляет нагревательным матом, а датчик следит за температурой почвы.

5. Промышленная сушилка. В пищевой или деревообрабатывающей промышленности требуется точный контроль температуры сушки. Используются программируемые регуляторы с несколькими стадиями обработки.

Полезно знать: Современные модели с Wi-Fi позволяют отслеживать температуру удалённо и получать уведомления при аварийных ситуациях (например, перегрев или обрыв датчика).

Экспертное мнение

«За последние годы наблюдается рост интереса к умным терморегуляторам. Потребители всё чаще выбирают не просто контроль температуры, а интеграцию в единую систему «умного дома». Особенно востребованы модели с энергоаудитом — они показывают, сколько кВт·ч было потрачено за день, неделю, месяц. Это помогает оптимизировать расходы. Также отмечаю рост популярности беспроводных датчиков — они упрощают монтаж и позволяют размещать сенсоры в труднодоступных местах.» — Елена Васильева, руководитель отдела автоматизации, компания «ТермоТех»

Вопросы и ответы

Можно ли использовать терморегулятор 220 В для охлаждения?

Да, если подключить к нему компрессор холодильника или вентилятор. Нужно выбрать модель с функцией охлаждения (обратное реле) — она включает нагрузку при превышении температуры, а не при понижении.

Какой датчик лучше — проводной или беспроводной?

Проводной более надёжен и не зависит от батареек. Беспроводной удобен при сложной прокладке кабеля, но требует периодической замены элементов питания и может подвергаться радиопомехам.

Почему терморегулятор щёлкает, но нагрузка не включается?

Возможные причины: обрыв нагревательного кабеля, неисправность датчика, неправильная настройка уставки. Проверьте цепь мультиметром и убедитесь, что датчик находится в рабочем диапазоне.

Нужно ли отдельное УЗО при подключении терморегулятора?

Да, особенно в помещениях с повышенной влажностью. УЗО защитит от утечки тока и повысит общую безопасность системы.

Можно ли подключить два датчика к одному регулятору?

Только если устройство поддерживает эту функцию. Некоторые модели имеют входы для датчика пола и датчика воздуха, реализуя приоритет по минимальной температуре.

Заключение

Терморегулятор 220 В с датчиком температуры — это универсальное решение для автоматизации систем обогрева и охлаждения. Он обеспечивает комфорт, экономию энергии и продлевает срок службы оборудования. Выбор подходящей модели зависит от задачи, условий эксплуатации и требуемой точности.

Важно не только правильно выбрать устройство, но и грамотно его установить. Избегайте типичных ошибок: неправильного размещения датчика, перегрузки и игнорирования защиты. Современные технологии позволяют выйти за рамки простого термостата — сегодня доступны умные, программируемые и сетевые решения, которые делают жизнь удобнее.

Автоматизация температурного режима — не роскошь, а необходимость в условиях растущих тарифов и высоких требований к комфорту. Инвестиции в качественный терморегулятор быстро окупаются за счёт экономии энергии и предотвращения аварий.

Выбирайте терморегулятор с учётом мощности нагрузки и типа датчика.
Выносной датчик обязателен для контроля поверхности (пол, почва, жидкость).
Используйте УЗО и заземление для безопасности.
Настройте гистерезис под конкретное оборудование.
Рассмотрите модели с Wi-Fi для удалённого контроля и интеграции в «умный дом».
