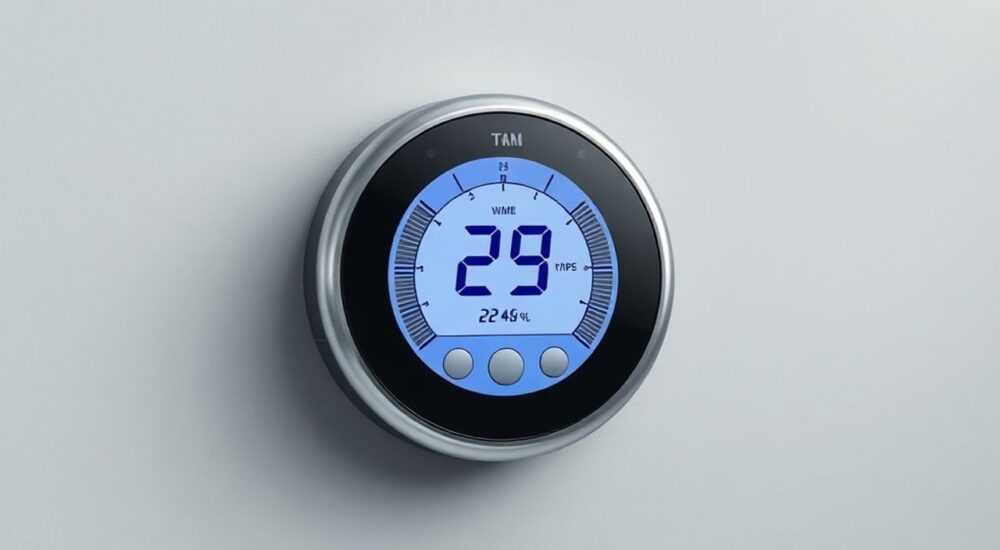

Терморегулятор 24 вольта

Терморегулятор 24 вольта — это ключевой элемент современных систем отопления, вентиляции и кондиционирования (ОВК), обеспечивающий точное управление температурой в жилых, коммерческих и промышленных помещениях. В отличие от стандартных 220-вольтовых моделей, устройства на 24 В работают в составе низковольтных цепей, что повышает безопасность, снижает энергопотребление и позволяет интегрировать их в умные системы управления. Такие терморегуляторы чаще всего применяются в связке с котлами, воздушными тепловыми насосами, системами «тёплый пол» и кондиционерами с водяным охлаждением. Их популярность растёт не только благодаря надёжности, но и совместимости с протоколами автоматизации, такими как BACnet, Modbus и Zigbee. Выбор правильного 24-вольтового терморегулятора напрямую влияет на комфорт, долговечность оборудования и расходы на энергоресурсы.

Что такое терморегулятор 24 вольта и как он работает

Терморегулятор 24 вольта — это устройство, предназначенное для управления работой климатического оборудования через низковольтную цепь. Он не подключается напрямую к сети 220 В, а получает питание от трансформатора, установленного в котле, воздуховоде или распределительной коробке. Работает он как «мозг» системы: получает данные от датчиков температуры, сравнивает их с заданным значением и посылает сигнал на включение или отключение оборудования — котла, насоса, компрессора или клапана.

Принцип действия прост: при падении температуры в помещении ниже установленного порога терморегулятор замыкает электрическую цепь, подавая 24 В на реле или электромагнитный клапан, который запускает нагрев. Как только температура достигает заданной точки — цепь размыкается, и оборудование отключается. Такой цикл повторяется с высокой точностью, обеспечивая стабильный микроклимат без перегрева или перепадов.

Эти устройства часто используются в частных домах, офисах и производственных помещениях, где важна точность и интеграция с автоматизированными системами. Благодаря низкому напряжению, они совместимы с современными датчиками движения, погодозависимым управлением и облачными платформами, что делает их идеальными для «умного дома».

Типы и ключевые особенности 24-вольтовых терморегуляторов

24-вольтовые терморегуляторы делятся на несколько основных типов, каждый из которых подходит под определённые задачи. Первый тип — механические модели. Они работают на основе биметаллической пластины, которая изгибается при изменении температуры. Просты, надёжны и не требуют питания, но имеют погрешность до ±2 °C и не поддерживают программирование.

Второй тип — электронные терморегуляторы. Это цифровые устройства с ЖК-дисплеем, точностью до ±0,5 °C и возможностью ручной настройки режимов. Они работают от батареек или от низковольтной сети (24 В), что позволяет им быть более функциональными.

Третий тип — программируемые и умные терморегуляторы. Именно они стали стандартом нового поколения. Модели с Wi-Fi, Bluetooth или Zigbee позволяют управлять климатом из смартфона, интегрироваться в экосистемы Google Home, Apple HomeKit или Amazon Alexa. Некоторые из них используют алгоритмы машинного обучения для предсказания потребностей в отоплении на основе поведения жильцов.

Также важно различать терморегуляторы по количеству контактов: 2-контактные (только включение/выключение), 3-контактные (с поддержкой вентилятора), 4- и 5-контактные (для систем с охлаждением, насосами, обратным клапаном). Некоторые продвинутые модели поддерживают до 8 проводов, что позволяет управлять сложными системами с несколькими зонами обогрева.

Как выбрать правильный терморегулятор 24 В: пошаговое руководство

Выбор терморегулятора — это не просто покупка устройства. Это стратегическое решение, влияющее на комфорт, эффективность и долговечность всей системы отопления. Вот пошаговый алгоритм, который поможет избежать ошибок:

1. Определите тип вашей системы отопления. Это может быть газовый котёл, тепловой насос, кондиционер с обратным циклом или система «тёплый пол». Каждая система требует разных сигналов управления.
2. Проверьте количество проводов от термостата к оборудованию. Откройте старый терморегулятор и посмотрите, какие провода подключены (обычно обозначены как R, C, W, Y, G, O/B). Это определит, какие функции вы можете использовать.
3. Убедитесь в наличии провода C (Common). Этот провод обеспечивает постоянное питание для умных терморегуляторов. Если его нет — придётся либо прокладывать новый, либо выбирать модель с аккумулятором или Power Stealing-технологией.
4. Выберите функционал. Вам нужен просто таймер? Или вы хотите, чтобы система учитывала погоду за окном, ваше местоположение и привычки? Умные терморегуляторы с геолокацией и погодным API экономят до 23% энергии по данным DOE (США).
5. Проверьте совместимость. Используйте конфигураторы на сайтах производителей (Nest, Ecobee, Honeywell). Введите модель вашего котла — система подскажет, подойдёт ли терморегулятор.

Также обратите внимание на класс защиты IP. Для ванных комнат или помещений с высокой влажностью выбирайте модели с IP44 и выше. Для офисов и жилых зон достаточно IP20.

Монтаж и подключение: схемы, ошибки и советы

Подключение терморегулятора 24 В требует внимательности. Ошибки при монтаже — одна из главных причин сбоев в работе климатической системы. Вот базовая схема подключения:

— R — питание (24 В от трансформатора)
— C — общий провод (ноль для цепи)
— W — управление нагревом
— Y — управление охлаждением
— G — вентилятор
— O/B — переключение между режимами нагрева/охлаждения (в тепловых насосах)

Чтобы избежать ошибок, следуйте этим правилам:

1. Отключите питание котла и трансформатора перед началом работ.
2. Сфотографируйте подключение старого терморегулятора — это спасёт вас при путанице с проводами.
3. Используйте провода сечением не менее 0,75 мм². Тонкие провода вызывают падение напряжения и ложные срабатывания.
4. Не скручивайте провода друг с другом — используйте клеммные колодки или клеммники.
5. После подключения проверьте, не перепутаны ли W и Y. Если включить охлаждение вместо нагрева — это может повредить компрессор.

Если вы не уверены в подключении — лучше вызвать специалиста. Неправильное подключение может привести к выходу из строя дорогостоящего оборудования.

Умные терморегуляторы 24 В: преимущества и топ-модели

Умные терморегуляторы 24 В — это не просто «термостат с Wi-Fi». Это полноценные центры управления климатом. Они анализируют данные с датчиков температуры в разных зонах, учитывают прогноз погоды, ваше местоположение и даже привычки использования помещений.

Преимущества таких устройств очевидны:

— Экономия энергии до 20–30% в год (по данным Energy Star).
— Возможность управления из любой точки мира через приложение.
— Автоматическое обучение: система «учится» вашему расписанию и подстраивается под него.
— Интеграция с другими умными устройствами: например, при открытии окна терморегулятор автоматически снижает мощность отопления.

Топ-3 модели 2026 года:

— Honeywell T9 Smart — поддерживает до 5 датчиков температуры, геолокация, совместим с Alexa и Google. Отлично работает с тепловыми насосами.
— Ecobee SmartThermostat Premium — встроенная микрофонная система, голосовое управление, фильтр воздуха, поддержка Apple HomeKit.
— Nest Learning Thermostat (3rd gen) — самый популярный в Европе. Учитывает привычки, автоматически переключается между режимами, имеет экран с погодой.

При выборе модели убедитесь, что она поддерживает ваш тип котла — особенно если это конденсационный или гибридный агрегат. Некоторые терморегуляторы не работают с модуляцией мощности, что снижает эффективность.

Частые неисправности и как их устранить

Даже качественные терморегуляторы могут давать сбои. Вот наиболее частые проблемы и способы их решения:

• Терморегулятор не включает котёл. Проверьте питание: измерьте напряжение между R и C. Если нет 24 В — проблема в трансформаторе. Если напряжение есть — проверьте целостность проводов и контактов.
• Терморегулятор мигает или выключается. Чаще всего — слабый или отсутствующий провод C. Решение: установите провод C или используйте терморегулятор с Power Stealing (например, Ecobee с адаптером).
• Нагрев идёт постоянно, не отключается. Возможно, реле залипло или перепутаны провода W и Y. Отключите питание и проверьте схему подключения.
• Температура в помещении не соответствует показаниям терморегулятора. Устройство может быть установлено рядом с батареей, окном или вентиляционным отверстием. Переместите его в центр комнаты, на высоте 1,2–1,5 м от пола.
• Wi-Fi терморегулятор не подключается к сети. Проверьте качество сигнала. Умные терморегуляторы плохо работают за бетонными стенами. Используйте Wi-Fi-репитер или Zigbee-шлюз.

Если после всех проверок устройство не работает — возможно, повреждена внутренняя плата. В этом случае замена — единственный вариант. Не пытайтесь ремонтировать электронику самостоятельно — высокий риск короткого замыкания.

Экспертное мнение: что говорят инженеры

Дмитрий подчёркивает, что выбор терморегулятора должен основываться не на цене, а на функциональности и долгосрочной совместимости. Он рекомендует всегда выбирать устройства с поддержкой протокола Modbus или BACnet — это позволяет интегрировать их в централизованные системы управления зданием.

Также он обращает внимание на важность регулярной калибровки. Даже самые точные терморегуляторы со временем могут давать погрешность. Рекомендуется проверять их точность раз в 12–18 месяцев с помощью эталонного термометра.

Вопросы и ответы

Заключение

Терморегулятор 24 вольта — это не просто элемент управления, а сердце современной климатической системы. Его правильный выбор и установка напрямую влияют на комфорт, энергоэффективность и срок службы дорогостоящего оборудования. От механических моделей до умных устройств с ИИ — каждый тип имеет своё место, но для нового строительства и модернизации — только умные терморегуляторы с поддержкой Wi-Fi, датчиков и протоколов автоматизации дают реальную отдачу.

• Терморегулятор 24 В — безопаснее и точнее, чем 220 В, и идеален для интеграции в умные системы.
• Обязательно проверяйте наличие провода C — без него умные терморегуляторы не работают стабильно.
• Выбирайте модель по типу оборудования, а не по цене — совместимость важнее.
• Умные терморегуляторы экономят до 30% энергии и улучшают комфорт без усилий.
• Регулярная проверка и калибровка продлевают срок службы и предотвращают сбои.
