Терморегулятор для батареи отопления принцип

Терморегулятор для батареи отопления — это устройство, автоматически регулирующее температуру в помещении за счёт изменения потока теплоносителя через радиатор. Оно состоит из термостатической головки и клапана, реагирующих на изменения температуры воздуха, что позволяет поддерживать комфортный микроклимат и экономить до 20–30% энергии. Установка рекомендована как в частных домах, так и в многоквартирных зданиях, особенно при наличии горизонтальной разводки труб.

Принцип работы терморегулятора

Терморегулятор для батареи — это механическое или электронное устройство, устанавливаемое на радиатор отопления для автоматического контроля поступления горячей воды. Его основная функция — поддержание заданной температуры в помещении без постоянного вмешательства человека. Работает он по принципу обратной связи: чем выше температура воздуха, тем меньше открывается клапан, ограничивая поток теплоносителя.
Устройство состоит из двух ключевых элементов: термостатической головки и проходного клапана. Головка содержит чувствительный элемент (сильфон), который расширяется или сжимается в зависимости от температуры окружающей среды. Это движение передаётся штоку клапана, который плавно перекрывает или открывает доступ к теплоносителю. Таким образом, достигается плавное регулирование тепловой мощности радиатора.
Система не требует внешнего питания в базовых моделях, что делает её надёжной и простой в эксплуатации. Важно понимать, что терморегулятор реагирует именно на температуру воздуха в непосредственной близости от устройства, поэтому его расположение и условия вокруг имеют критическое значение. Например, если головку закрыть шторой, она будет «думать», что в комнате холодно, и полностью откроет клапан, вызывая перегрев.

Как регулируется температура

Настройка температуры осуществляется вручную путём поворота ручки на термоголовке. Обычно шкала имеет отметки от 1 до 5 или обозначения в градусах Цельсия. Каждое деление соответствует определённому диапазону температур: например, положение «3» — около +20 °C. При достижении нужного уровня воздуха сильфон срабатывает и стабилизирует поток.
Регулировка происходит с точностью ±0,5–1 °C в качественных моделях. Более дорогие версии оснащены цифровым дисплеем и возможностью программирования графика работы — например, снижать температуру ночью или когда никого нет дома. Такие решения особенно эффективны в загородных домах.

• Положение «1» — минимальный нагрев, подходит для ванных комнат или временного проветривания.
• Положение «3» — комфортная температура для жилых комнат (20–22 °C).
• Положение «5» или «*» — полное открытие клапана, используется при первоначальном прогреве или в очень холодные дни.

Виды термостатических головок

Выбор типа термоголовки напрямую влияет на удобство, точность и стоимость эксплуатации. На рынке представлены три основные категории: механические, электронные и программируемые модели. Отличаются они принципом управления, источником питания и функциональностью.
Механические термоголовки — самый распространённый и бюджетный вариант. Они работают автономно, используют сильфон с жидким или газонаполненным наполнителем. Просты в установке и обслуживании, но не позволяют задавать сложные режимы. Подходят для квартир и домов, где достаточно ручной настройки.

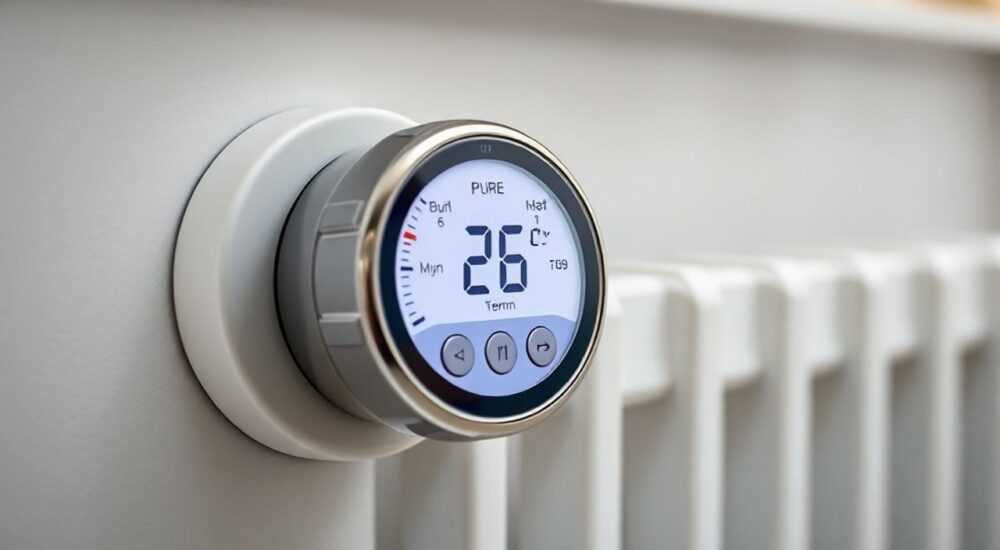

Электронные модели оснащены датчиком температуры и цифровым экраном. Позволяют выставлять точное значение (например, 21,5 °C) и часто имеют дополнительные функции: индикацию влажности, блокировку от детей, режим «антизамерзание». Некоторые работают от батареек, другие — от сети.

Программируемые термостаты: будущее отопления

Программируемые модели позволяют задать расписание нагрева по дням недели и времени суток. Например, утром перед пробуждением температура повышается до +22 °C, а днём, когда все на работе, снижается до +17 °C. По данным исследований, такие системы экономят до 28% энергии по сравнению с постоянным нагревом.
Современные устройства поддерживают Wi-Fi и интеграцию с умными домами (Yandex Умный Дом, Google Home, Apple HomeKit). Вы можете управлять ими со смартфона, включить обогрев по пути с работы или получить уведомление о замерзании в доме. Некоторые модели даже адаптируются под погоду, получая данные с онлайн-метеосервисов.

Как выбрать подходящую модель

Правильный выбор терморегулятора зависит от нескольких факторов: типа отопительной системы, материала радиатора, бюджета и желаемого уровня автоматизации. Ошибка в выборе может привести к нестабильной работе, шуму в системе или даже выходу оборудования из строя.
Первое, на что стоит обратить внимание — совместимость с клапаном. Существуют угловые, прямые и встроенные клапаны, чаще всего используются стандарты M30×1,5. Убедитесь, что головка подходит к вашему клапану — иначе потребуется замена всей арматуры.
Второй важный параметр — тип заполнения сильфона. Жидкостные сильфоны более инерционны, но устойчивы к перепадам. Газонаполненные быстрее реагируют на изменения, но могут быть чувствительны к резким скачкам температуры. Для большинства жилых помещений подойдут оба варианта.

На что обратить внимание при покупке

• Материал радиатора: в чугунных батареях тепло накапливается дольше, поэтому реакция на терморегулятор будет медленнее. Лучше использовать модели с увеличенной инерцией или установить термостат с внешним датчиком.
• Расположение батареи: если радиатор находится под окном, термоголовку следует устанавливать горизонтально, чтобы избежать влияния конвекционных потоков.
• Наличие фиксатора: некоторые модели позволяют заблокировать ручку, что важно в детских комнатах или общественных местах.
• Шум в системе: при резком перекрывании потока может возникать гидравлический шум. Выбирайте клапаны с плавным ходом штока (например, Danfoss, Oventrop).

Установка и настройка

Установка терморегулятора — задача, доступная даже начинающему мастеру. Однако важно соблюдать последовательность действий и технику безопасности. Работы проводятся только при отключённой системе отопления и сброшенном давлении.
Первый шаг — демонтаж старого крана или вентиля. Если ранее использовался обычный вентиль, его нужно аккуратно открутить, используя ключ подходящего размера. После этого на место устанавливается термостатический клапан, который фиксируется герметизирующей лентой или ФУМ-лентой.
Затем на клапан накручивается термоголовка. Она крепится вручную или с помощью фиксатора, в зависимости от модели. Важно установить головку в правильном положении: обычно рекомендуется горизонтальное расположение, чтобы исключить влияние восходящих тёплых потоков от радиатора.

1. Отключите отопление и дождитесь остывания системы.
2. Слейте воду из радиатора через сливной кран или кран Маевского.
3. Открутите старый вентиль и очистите резьбу.
4. Установите новый термостатический клапан, загерметизировав соединение.
5. Подключите термоголовку и проверьте плавность хода штока.
6. Запустите систему, удалите воздух через кран Маевского.

После установки выполняется настройка. Поверните ручку в максимальное положение и дайте системе прогреться. Затем постепенно уменьшайте мощность до достижения комфортной температуры. Зафиксируйте положение и пользуйтесь в дальнейшем.

Ошибки и как их избежать

Несмотря на простоту устройства, пользователи часто допускают ошибки, снижающие эффективность терморегулятора. Одна из самых распространённых — установка за плотными шторами или экранами. Это мешает свободной циркуляции воздуха вокруг сильфона, из-за чего устройство работает некорректно.
Ещё одна проблема — использование терморегулятора в системах с однотрубной разводкой без байпаса. В таких случаях при закрытии клапана перекрывается не только подача к радиатору, но и весь стояк, что нарушает работу соседних квартир. Решение — установка байпаса с балансировочным вентилем.

Типичные проблемы и решения

• Радиатор плохо греет после установки: возможно, клапан установлен неправильно или внутри есть загрязнение. Разберите и прочистите.
• Шум в трубах: вызван резким перекрытием потока. Используйте клапаны с плавным ходом или установите регулятор перепада давления.
• Термоголовка не реагирует: проверьте, не заклинил ли шток, нет ли льда в сильфоне (при минусовых температурах в помещении).
• Перегрев помещения: убедитесь, что головка не направлена на источник тепла (лампа, солнечный свет).

Экспертное мнение

По данным Ассоциации по энергосбережению, использование терморегуляторов в жилых домах позволяет снизить потребление тепловой энергии на 15–30%. Особенно эффективны они в домах с разной ориентацией комнат: южные стороны получают больше солнца и быстрее нагреваются, поэтому им требуется меньший нагрев от батарей.
Современные системы отопления всё чаще проектируются с учётом индивидуального контроля климата. Уже сегодня более 60% новых загородных домов оснащаются программируемыми или Wi-Fi терморегуляторами. Эксперты прогнозируют, что к 2030 году этот показатель превысит 90%.

Вопросы и ответы

Заключение

Терморегулятор для батареи — это не просто удобство, а необходимый элемент современной системы отопления. Он позволяет точно контролировать температуру, повышает комфорт и значительно снижает расходы на обогрев. Установка окупается в среднем за 2–3 отопительных сезона, особенно в домах с высокими тарифами на тепло.

• Терморегулятор автоматически регулирует подачу теплоносителя в зависимости от температуры воздуха.
• Механические модели просты и надёжны, электронные и программируемые — точны и функциональны.
• Установка возможна в большинстве систем, но требует учёта типа разводки и наличия байпаса.
• Ошибки монтажа и эксплуатации сводят на нет всю пользу устройства.
• Интеграция в умный дом открывает новые возможности по управлению климатом и экономии энергии.
