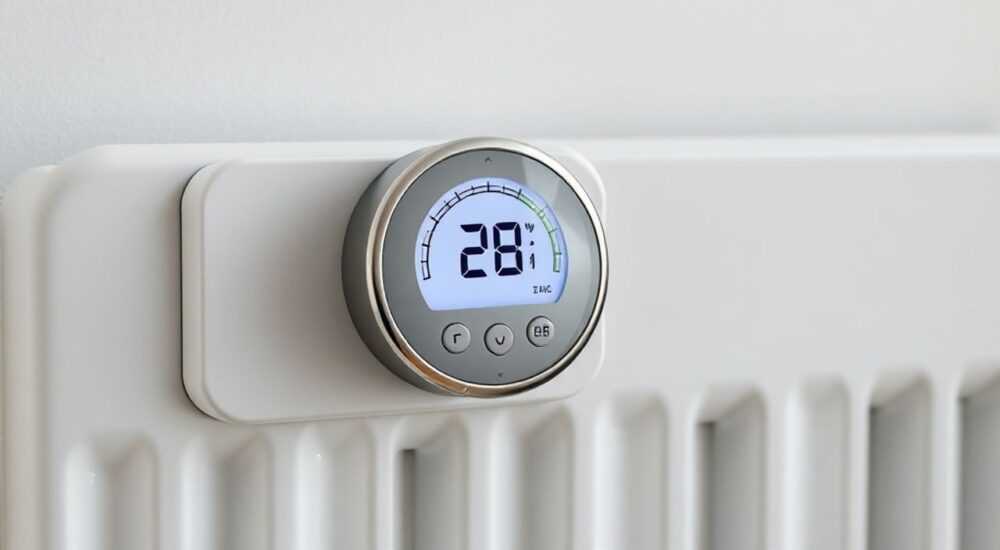

Терморегулятор для электрического радиатора отопления

Электрические радиаторы отопления — эффективное решение для обогрева жилых и коммерческих помещений, особенно в регионах с непостоянным централизованным отоплением. Однако без терморегулятора их работа становится неэкономичной и неудобной: температура либо скачет, либо поддерживается на постоянном уровне, что приводит к перегреву или излишнему расходу электроэнергии. Терморегулятор позволяет автоматизировать процесс, поддерживая комфортную температуру и снижая затраты до 30%. Главная рекомендация — выбирайте программируемый цифровой терморегулятор с дистанционным управлением и возможностью интеграции в «умный дом».

Что такое терморегулятор для электрического радиатора

Терморегулятор — это устройство, которое измеряет температуру воздуха в помещении и управляет включением и выключением электрического радиатора в зависимости от заданного пользователем значения. Он работает как «мозг» системы отопления, обеспечивая стабильный микроклимат без постоянного контроля со стороны человека. Без терморегулятора радиатор работает на полную мощность до достижения высокой температуры, после чего отключается только при полном остывании, что создаёт дискомфорт и увеличивает расход электроэнергии.
Основная задача терморегулятора — поддерживать комфортную температуру в пределах ±0.5–1 °C от установленного значения. Это достигается за счёт точного измерения температуры и быстрой реакции на изменения. Современные модели могут учитывать время суток, режимы дня и даже прогноз погоды, если поддерживают интеграцию с внешними сервисами. В результате снижается нагрузка на электросеть и повышается срок службы самого радиатора.
Терморегуляторы применяются не только в квартирах, но и в офисах, дачных домах, школах и медицинских учреждениях. Особенно актуальны они в помещениях с переменным пребыванием людей — например, в детских комнатах, где ночью можно снизить температуру, а утром — автоматически повысить. По данным исследований, использование терморегулятора позволяет сэкономить от 20% до 40% электроэнергии по сравнению с ручным управлением.

Виды терморегуляторов: механические, электронные, умные

Выбор типа терморегулятора зависит от бюджета, требуемого уровня автоматизации и условий эксплуатации. На рынке представлены три основные категории: механические, электронные (цифровые) и «умные» устройства с Wi-Fi и IoT-функциями.

• Механические терморегуляторы — простейшие и самые доступные модели. Работают по принципу биметаллической пластины, которая изгибается при изменении температуры, замыкая или размыкая контакты. Имеют колесико для регулировки температуры. Преимущества: низкая цена, надёжность, не требуют питания. Недостатки: неточность (погрешность до 2–3 °C), невозможность программирования, шум при срабатывании.
• Электронные (цифровые) терморегуляторы — более точные и функциональные. Используют электронный датчик температуры и цифровой интерфейс. Позволяют задавать температуру с шагом 0.1–0.5 °C, имеют ЖК-экран и таймер включения/выключения. Многие модели поддерживают программы на неделю (например, «рабочий день / выходной»).
• «Умные» терморегуляторы — высший уровень автоматизации. Подключаются к Wi-Fi, управляются через смартфон, голосовые помощники (Алиса, Google Assistant) и интегрируются в системы «умного дома». Некоторые модели анализируют поведение пользователя и предлагают оптимальные режимы. Есть функции геозависимости (включение при приближении к дому) и удалённого контроля.

Как работает терморегулятор: принцип действия и схема подключения

Принцип работы терморегулятора основан на обратной связи: он измеряет текущую температуру, сравнивает её с заданной и отправляет команду на включение или отключение радиатора. Процесс происходит в цикле: радиатор нагревает воздух → температура достигает порога → терморегулятор размыкает цепь → радиатор отключается → воздух остывает → терморегулятор снова включает радиатор.
Подключение может быть двумя способами:

1. Последовательно в разрыв фазы — терморегулятор встраивается в цепь между сетью и радиатором. Это самый распространённый и безопасный метод.
2. Через магнитный пускатель (контактор) — используется при большой мощности радиаторов (свыше 3 кВт) или при групповом управлении несколькими приборами. Терморегулятор управляет катушкой пускателя, который уже коммутирует нагрузку.

Важно использовать терморегулятор с допустимой коммутируемой нагрузкой выше, чем потребляемая мощность радиатора. Например, для радиатора 2 кВт при 220 В ток составит около 9 А. Рекомендуется запас минимум 25%, то есть выбирать устройство на 12 А и выше.

Схема подключения (одиночный радиатор)

• Фаза (L) из сети подаётся на вход терморегулятора.
• Выход терморегулятора соединяется с фазным проводом радиатора.
• Ноль (N) и заземление (PE) идут напрямую к радиатору, минуя терморегулятор.
• Внутренний датчик измеряет температуру в месте установки терморегулятора.

Критерии выбора: мощность, тип датчика, функционал

Правильно выбранный терморегулятор обеспечит долгую и стабильную работу всей системы отопления. При выборе обращайте внимание на следующие параметры:

• Максимальная коммутируемая мощность — должна превышать суммарную мощность всех подключаемых радиаторов. Для одного радиатора до 2 кВт достаточно 16 А, для группы — 25–40 А.
• Тип датчика температуры: внутренний (встроен), внешний (проводной) или беспроводной. Внешние датчики позволяют измерять температуру в другой комнате или на полу (актуально для детских).
• Степень защиты (IP) — для ванных комнат и кухонь выбирайте IP44 и выше. В остальных случаях достаточно IP20.
• Функции программирования — наличие суточных и недельных режимов, возможность установки разных температур для дня и ночи.
• Интерфейс управления — кнопки, сенсорный экран, мобильное приложение. Удобство использования имеет значение, особенно для пожилых людей.

Особое внимание уделите совместимости. Не все терморегуляторы работают с масляными, инфракрасными или конвекторными радиаторами. Уточняйте в техпаспорте устройства.

Чек-лист выбора терморегулятора

• ☐ Мощность терморегулятора > мощности радиатора
• ☐ Точность измерения ≤ 1 °C
• ☐ Есть программируемый таймер
• ☐ Поддержка Wi-Fi (по желанию)
• ☐ Удобное расположение дисплея
• ☐ Возможность установки внешнего датчика

Установка и подключение: пошаговая инструкция

Монтаж терморегулятора можно выполнить самостоятельно, если есть базовые навыки электромонтажа. Работа занимает 30–60 минут. Ниже — подробная инструкция для одиночного радиатора.

1. Отключите электропитание на вводном автомате. Убедитесь в отсутствии напряжения с помощью тестера.
2. Определите место установки — ровная стена, высота 1–1.5 м, без сквозняков и прямых источников тепла.
3. Разметьте отверстия под монтажную коробку (обычно стандартная подрозетника диаметром 68 мм).
4. Подведите провода: фаза (L), ноль (N), заземление (PE) и провод на радиатор. Используйте кабель ВВГнг 3×1.5 мм².
5. Подключите провода к терморегулятору согласно схеме: L_in — вход фазы, L_out — выход на радиатор, N и PE — напрямую.
6. Закрепите устройство в монтажной коробке, проверьте надёжность соединений.
7. Включите питание, протестируйте работу: установите низкую температуру — радиатор должен отключиться; высокую — включиться.

Безопасность при монтаже

• Никогда не работайте под напряжением.
• Используйте изолированный инструмент.
• Не перегибайте провода — это может вызвать перегрев.
• После подключения проверьте корпус на отсутствие напряжения.

Распространённые ошибки при выборе и монтаже

Даже опытные пользователи допускают типичные ошибки, которые снижают эффективность системы или приводят к поломкам.

• Выбор терморегулятора с недостаточной мощностью — приводит к перегреву контактов и выходу устройства из строя. Пример: подключение радиатора 3 кВт к терморегулятору на 16 А (макс. 3.5 кВт) без запаса — рискованно.
• Установка в неподходящем месте — рядом с окном, батареей или на солнце. Датчик будет давать ложные показания, и система будет работать некорректно.
• Игнорирование степени защиты — в ванной комнате обычный терморегулятор может выйти из строя из-за влаги.
• Подключение без заземления — нарушает правила ПУЭ и создаёт опасность поражения током.
• Отсутствие программирования — даже имея цифровой терморегулятор, многие используют его как механический, теряя до 30% потенциальной экономии.

Как избежать ошибок

• Перед покупкой рассчитайте суммарную мощность всех радиаторов.
• Изучите инструкцию по установке и подключению.
• Проверьте совместимость с вашим типом радиатора.
• Настройте программу обогрева в соответствии с расписанием дня.

Экспертное мнение: советы специалиста по системам отопления

Мы поговорили с Сергеем Волковым, инженером по отопительным системам, кандидатом технических наук, с 20-летним стажем проектирования автономных систем.

Он также отметил, что в новых домах стоит рассматривать мультизональные системы: один контроллер управляет несколькими радиаторами в разных комнатах с разными температурными режимами. «Например, в спальне ночью 18 °C, в гостиной — 22 °C. Это не только удобно, но и снижает общее энергопотребление на 15–20%», — добавил эксперт.

Вопросы и ответы

Заключение

Терморегулятор для электрического радиатора — это не просто дополнение, а ключевой элемент эффективной и комфортной системы отопления. Он позволяет поддерживать желаемую температуру, исключает перегрев и снижает энергопотребление до 40%. Современные цифровые и умные модели открывают новые возможности: программирование, удалённое управление, интеграция в «умный дом».

• Терморегулятор автоматизирует отопление и снижает расходы на 20–40%.
• При выборе ориентируйтесь на мощность, точность и функции (таймер, Wi-Fi).
• Устанавливайте устройство на высоте 1–1.5 м, вдали от сквозняков и тепловых источников.
• Используйте программирование — это главный фактор экономии.
• При сомнениях в монтаже — обращайтесь к профессиональному электрику.
