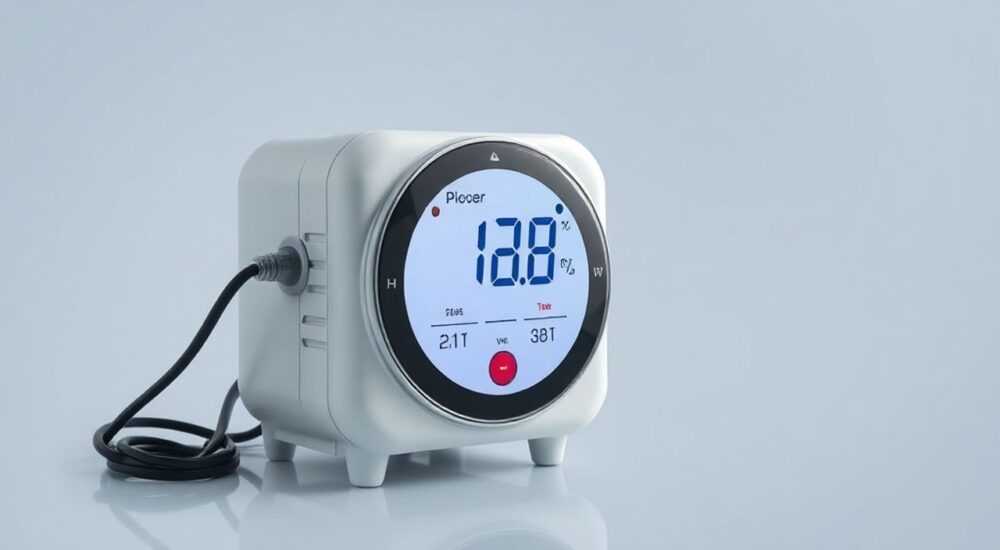

Терморегулятор для кулера 12 вольт

Терморегулятор для кулера 12 вольт — это не просто дополнительная деталь, а ключевой элемент, обеспечивающий стабильную работу оборудования в условиях переменных температур. Будь то автономная система охлаждения в автомобиле, серверный шкаф, медицинское устройство или мобильная станция на базе Raspberry Pi, неправильный температурный режим может привести к перегреву, сокращению срока службы компонентов или полной остановке системы. Современные терморегуляторы позволяют автоматически поддерживать оптимальную температуру, включая и выключая кулер по заданным параметрам, экономя энергию и снижая шум. Главная рекомендация: выбирай терморегулятор с широким диапазоном настройки температуры (от 20°C до 60°C), с поддержкой PWM-управления и защитой от переполюсовки — это обеспечит надёжность и долговечность системы.

Зачем нужен терморегулятор для кулера 12 В?

Представьте, что вы установили мощный кулер на 12 В для охлаждения процессора в автономном сервере. Он работает круглосуточно — даже когда температура в корпусе опустилась до 22°C. В результате: излишний шум, быстрый износ подшипников, повышенное энергопотребление и ненужная нагрузка на аккумулятор. Это типичная проблема, с которой сталкиваются владельцы мобильных систем, домашних СХД, кибер-камер и даже холодильных модулей для растений. Терморегулятор решает эту проблему, позволяя кулеру работать только тогда, когда это действительно необходимо.

Без терморегулятора кулер либо работает постоянно, либо не работает вовсе — нет промежуточных режимов. Это неэффективно и вредно для оборудования. Современные терморегуляторы используют термодатчики, которые реагируют на изменения температуры с точностью до десятых долей градуса. Они не просто включают вентилятор при превышении порога — они плавно увеличивают обороты, снижая шум и износ. Особенно это важно в системах, где важна тишина: медицинские устройства, аудио- и видеооборудование, домашние серверы.

Типы терморегуляторов: аналоговые, цифровые, PWM

На рынке представлено три основных типа терморегуляторов для 12-вольтовых кулеров. Каждый из них имеет свои преимущества и ограничения.

Аналоговые терморегуляторы — самые простые и дешёвые. Используют биметаллический контакт или термистор. Включают кулер при достижении порога, например, 40°C, и выключают при 35°C. Проблема в «гистерезисе» — разнице между включением и выключением. Часто она составляет 5–8°C, что приводит к частым циклам включения/выключения и колебаниям температуры. Подходят для грубого охлаждения в неответственных системах.

Цифровые терморегуляторы — работают на микроконтроллере с датчиком DS18B20 или TMP36. Позволяют задавать точную температуру включения (например, 38°C) и выключения (36°C). Имеют ЖК-дисплей, кнопки настройки и часто поддержку памяти. Отлично подходят для домашних серверов и лабораторных установок.

PWM-терморегуляторы — самые продвинутые. Управляют оборотами кулера не просто «вкл/выкл», а плавно, изменяя ширину импульса. При 25°C кулер вращается на 20%, при 45°C — на 85%. Это снижает шум на 50–70% и продлевает срок службы. Поддерживают до 5–10°C гистерезиса, но с гораздо более точной настройкой. Незаменимы в системах с высокими требованиями к тишине и энергоэффективности.

Как выбрать терморегулятор: ключевые параметры

Выбор терморегулятора — это не просто покупка по цене. Нужно учитывать несколько критических параметров, чтобы избежать перегрева, выхода из строя или неправильной работы.

1. Диапазон температур. Убедитесь, что устройство поддерживает диапазон от 0°C до 70°C. Многие бюджетные модели не работают ниже +5°C — это критично для зимних условий в автомобиле или на улице.

2. Тип датчика. Лучший выбор — цифровой датчик DS18B20. Он передаёт данные по однопроводной шине, устойчив к помехам и имеет точность ±0.5°C. Избегайте моделей с термисторами без калибровки — они «дрейфуют» со временем.

3. Поддержка PWM. Если ваш кулер имеет 4-контактный разъём (3 провода + PWM), выбирайте именно PWM-регулятор. Он обеспечит плавное управление. Для 3-контактных кулеров подойдёт обычный цифровой, но без плавного регулирования.

4. Номинальный ток. Убедитесь, что терморегулятор выдерживает ток вашего кулера. Стандартный кулер 12 В потребляет 0.1–0.5 А, но мощные модели — до 2 А. Выбирайте устройство с запасом: если кулер 1.5 А — берите терморегулятор на 3 А.

5. Защита от переполюсовки. Обязательный параметр. Если вы случайно перепутаете плюс и минус при подключении — без защиты устройство сгорит. Ищите маркировку «Reverse Polarity Protection».

6. Возможность настройки. Лучше, если есть кнопки или потенциометр для точной настройки порогов. Некоторые модели позволяют сохранять настройки в EEPROM — это удобно при отключении питания.

Пошаговая установка терморегулятора

Установка терморегулятора не требует паяльника или глубоких знаний электроники. Вот пошаговая инструкция:

1. Отключите питание. Снимите минусовую клемму с аккумулятора или отключите блок питания. Безопасность прежде всего.
2. Подключите датчик. Прикрепите термодатчик к нагревающемуся элементу (процессор, радиатор, корпус). Используйте термопасту и двусторонний скотч. Не допускайте, чтобы датчик касался воздуха — он должен измерять температуру объекта, а не окружающей среды.
3. Подключите кулер. Выводы кулера (обычно красный — +12 В, чёрный — GND) подключите к выходам терморегулятора. Не путайте с входом питания.
4. Подключите питание. Красный провод от блока питания (12 В) — на вход + терморегулятора. Чёрный — на GND. Проверьте полярность!
5. Настройте пороги. Включите питание. На дисплее появится температура. Нажмите кнопку «Set» и установите температуру включения (например, 38°C) и выключения (36°C). Сохраните настройки.
6. Тестирование. Нагрейте датчик пальцем или феном. Кулер должен включиться через 10–20 секунд. Охладите — он должен выключиться. Проверьте работу при разных температурах.

Частые ошибки при подключении и как их избежать

Даже опытные пользователи допускают ошибки, которые приводят к выходу терморегулятора из строя или его некорректной работе.

• Ошибка 1: Подключение датчика в воздух, а не к нагревающемуся элементу. Решение: Датчик должен быть физически прижат к поверхности, которую нужно контролировать — радиатору, процессору, корпусу.
• Ошибка 2: Использование кулера с током выше номинала терморегулятора. Решение: Проверяйте маркировку на кулере (A или mA). Если кулер 2 А, берите терморегулятор с запасом 3–5 А.
• Ошибка 3: Неправильная полярность. Решение: Всегда проверяйте цвета проводов: красный — +, чёрный — −. Используйте мультиметр для проверки.
• Ошибка 4: Отсутствие защиты от переполюсовки. Решение: Не экономьте на дешёвых моделях. Ищите сертифицированные бренды: Velleman, EPEVER, TECO, или отечественные решения с защитой.
• Ошибка 5: Использование терморегулятора без калибровки. Решение: Если датчик показывает +5°C выше реальной температуры — в настройках введите поправку в минус 5°C.

Экспертное мнение: что говорят инженеры

Эксперты рекомендуют всегда использовать терморегуляторы с возможностью логирования температуры — даже если это просто LED-индикатор. Зная, как часто включается кулер и при каких температурах, можно предсказать проблемы: например, если кулер включается при 30°C, значит, система плохо вентилируется — нужно улучшить airflow, а не менять терморегулятор.

Также стоит обратить внимание на новые модели с Bluetooth-управлением и мобильными приложениями. Например, терморегуляторы от компании «SmartCool» позволяют не только настраивать пороги, но и получать уведомления о перегреве через смартфон. Это особенно полезно для удалённых серверов или систем в дачных домах.

Часто задаваемые вопросы

Заключение

Терморегулятор для кулера 12 В — это не расходный материал, а интеллектуальный элемент системы охлаждения. Он превращает простой вентилятор из энергоёмкого, шумного и ненадёжного устройства в точный, тихий и долговечный компонент. Правильно подобранный терморегулятор с PWM-управлением, цифровым датчиком и защитой от переполюсовки обеспечит стабильную работу оборудования в любых условиях — от морозов до жары. Это особенно важно для автономных систем, где перегрев может привести к потере данных, сбою связи или поломке дорогого оборудования.

Не экономьте на терморегуляторе. Дешёвый аналог может показаться выгодным, но в долгосрочной перспективе он обойдётся дороже — из-за замены кулера, повреждённых компонентов или просто потери времени на диагностику. Инвестируйте в качественное устройство — оно окупится за счёт продления срока службы вашей системы.

• Используйте PWM-терморегулятор для плавного управления оборотами и снижения шума.
• Датчик должен быть прижат к нагревающемуся элементу, а не просто висеть в воздухе.
• Проверяйте ток кулера — терморегулятор должен выдерживать его с запасом 50–100%.
• Обязательно наличие защиты от переполюсовки — это спасёт устройство от случайной ошибки при подключении.
• Регулярно проверяйте настройки и калибровку датчика — особенно в условиях переменной температуры.
