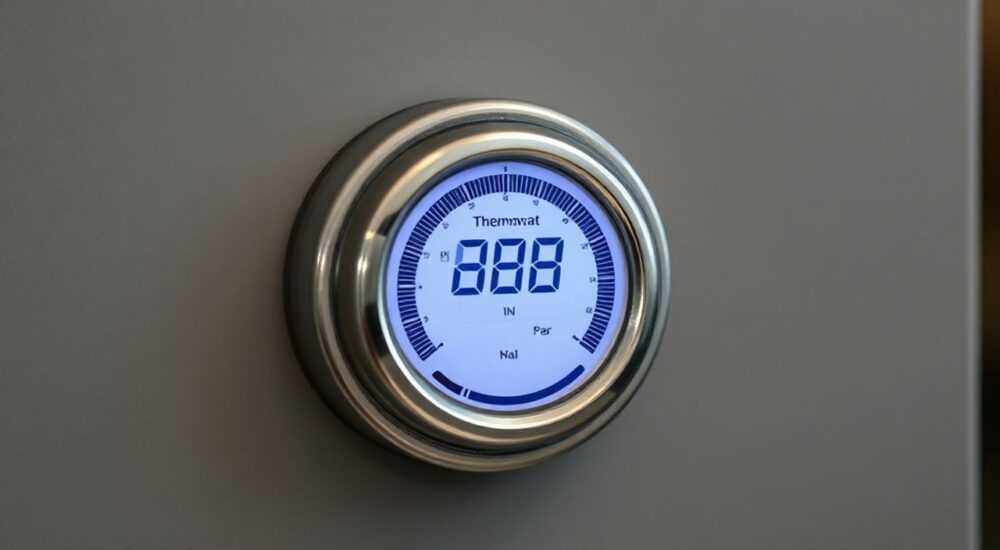

Терморегулятор для муфельной печи

Терморегулятор для муфельной печи — это ключевой элемент системы управления температурой, отвечающий за точность нагрева, стабильность режимов и безопасность эксплуатации. Он позволяет поддерживать заданную температуру с минимальными отклонениями, предотвращает перегрев и обеспечивает воспроизводимость технологических процессов, таких как обжиг керамики, закалка металлов или спекание порошков. Современные терморегуляторы сочетают в себе цифровую точность, удобный интерфейс и возможность программирования сложных температурных профилей.

В условиях лабораторий, ювелирных мастерских, промышленного производства и даже домашних мастерских точное управление температурным режимом становится критически важным фактором. Муфельные печи используются для задач, где малейшие отклонения могут привести к браку: например, при обжиге фарфора, спекании твердых сплавов или термообработке деталей. Именно поэтому роль терморегулятора невозможно переоценить — он превращает простой нагревательный прибор в высокоточное технологическое оборудование.

С развитием электроники и микроконтроллерных систем терморегуляторы стали не просто устройствами включения/выключения нагрева, а полноценными управляющими блоками. Они способны реализовывать многоступенчатые программы нагрева и охлаждения, сохранять режимы, выводить данные на дисплей и даже интегрироваться в АСУТП. При этом выбор подходящего регулятора требует понимания технических характеристик, типов датчиков, схем подключения и особенностей эксплуатации.

Что такое терморегулятор для муфельной печи

Терморегулятор — это устройство, предназначенное для автоматического поддержания заданной температуры в рабочей камере муфельной печи. Оно работает по принципу обратной связи: получает сигнал от температурного датчика (обычно термопары), сравнивает его с установленным значением и корректирует подачу энергии на нагревательные элементы. Это позволяет избежать перегрева, минимизировать колебания температуры и обеспечить стабильность технологического процесса.

Основная функция терморегулятора — не просто включать и выключать нагрев, а управлять им с учётом тепловой инерции печи, скорости нагрева и других факторов. Например, при достижении заданной температуры устройство может начать импульсное управление (широтно-импульсная модуляция), чтобы поддерживать её на постоянном уровне без скачков. Это особенно важно при работе с чувствительными материалами, такими как стекло, керамика или полупроводники.

Современные терморегуляторы оснащаются цифровыми дисплеями, позволяют выставлять температуру с точностью до 1°C, имеют функции автокалибровки, защиты от обрыва термопары и сигнализации при аварийных ситуациях. Некоторые модели поддерживают подключение к компьютеру через RS-485 или USB для записи данных и удалённого управления.

Из чего состоит терморегулятор

Типовой цифровой терморегулятор включает несколько ключевых компонентов:

• Микроконтроллер — «мозг» устройства, обрабатывающий входные данные и принимающий решения.
• Вход для подключения термопары — чаще всего разъём типа K, но возможны варианты для типов J, T, N.
• Выходное реле или симистор — коммутирует нагрузку (нагреватели).
• Цифровой дисплей — показывает текущую и заданную температуру.
• Кнопки управления — для настройки параметров.
• Блок питания — преобразует сетевое напряжение для внутренней электроники.

Надёжность терморегулятора во многом зависит от качества этих компонентов. Например, механическое реле имеет ограниченный ресурс (до 100 тысяч циклов), тогда как симистор может работать десятки тысяч часов без замены, но требует качественного охлаждения.

Типы терморегуляторов: аналоговые vs цифровые

На рынке представлены два основных типа терморегуляторов: аналоговые и цифровые. Аналоговые устройства — это устаревшие модели с биметаллическими датчиками или капиллярными системами. Они дешевле, но обладают низкой точностью (±20–50 °C), не позволяют программировать режимы и быстро выходят из строя при частом использовании.

Цифровые терморегуляторы, напротив, обеспечивают высокую точность (±1–5 °C), имеют расширенные функции и долгий срок службы. Они делятся на несколько подкатегорий:

• Одноступенчатые — поддерживают одну заданную температуру. Подходят для простых задач.
• Программируемые (многоступенчатые) — позволяют задавать последовательности нагрева, выдержки и охлаждения. Используются в лабораториях и промышленности.
• С PID-регулированием — автоматически настраивают параметры управления для плавного и стабильного нагрева без перерегулирования.

Как выбрать подходящий терморегулятор

Выбор терморегулятора зависит от нескольких факторов: максимальной температуры печи, типа нагревателей, мощности, условий эксплуатации и целей использования. Вот ключевые критерии, на которые стоит обратить внимание:

• Диапазон измерения — должен покрывать всю рабочую зону печи. Например, если печь разогревается до 1200 °C, нужен регулятор с диапазоном хотя бы до 1300 °C.
• Тип термопары — наиболее распространённая термопара для муфельных печей — типа К (хромель-алюмель), работающая до 1300 °C. Убедитесь, что регулятор поддерживает именно этот тип.
• Мощность нагрузки — выходное реле или симистор должны выдерживать суммарную мощность нагревателей. Для печей до 3 кВт подойдёт реле на 10–16 А, выше — требуется силовое реле или твердотельное реле (SSR).
• Способ монтажа — DIN-рейка, панельный или настенный. Панельный монтаж (врезка в корпус) популярен в самодельных печах.

Функции, на которые стоит обратить внимание

• PID-автонастройка — позволяет устройству самостоятельно подобрать оптимальные коэффициенты регулирования.
• Защита от обрыва термопары — при повреждении датчика регулятор отключает нагрев, предотвращая перегрев.
• Режим «память после отключения» — сохраняет настройки при пропадании питания.
• Интерфейс связи — RS-485, Modbus, USB — для интеграции в системы автоматизации.

Установка и подключение терморегулятора

Правильная установка — залог надёжной и безопасной работы. Процесс включает механический монтаж, подключение датчика температуры и коммутацию силовых цепей.

1. Отключите печь от сети и снимите крышку корпуса.
2. Закрепите терморегулятор в выбранном месте (панель, DIN-рейка).
3. Подключите термопару к соответствующим клеммам (соблюдайте полярность: красный провод — минус).
4. Подключите питание на вход регулятора (обычно L и N).
5. Выход реле подключите к катушке пускателя или напрямую к нагревателям (если мощность позволяет).
6. Заземлите корпус печи и регулятор (если предусмотрено).

Важно использовать кабели с термостойкой изоляцией (например, КМТ) в зоне высоких температур. Также рекомендуется установить дополнительное силовое реле (магнитный пускатель), если мощность печи превышает 2–3 кВт — это снижает нагрузку на контакты терморегулятора.

Схема подключения (упрощённо)

• Сеть 220 В → вход терморегулятора (питание)
• Выход терморегулятора (реле) → катушка пускателя
• Пускатель → нагреватели печи
• Термопара → вход терморегулятора

Программируемые режимы и PID-регулирование

Одно из главных преимуществ современных терморегуляторов — возможность создания многоступенчатых температурных профилей. Например, при обжиге керамики требуется постепенный нагрев, выдержка и медленное охлаждение. Программируемый регулятор позволяет задать такие этапы без участия оператора.

Типичный профиль может включать:

• Ступень 1: нагрев от 25 до 600 °C за 2 часа (скорость 5 °C/мин)
• Ступень 2: выдержка при 600 °C — 30 минут
• Ступень 3: нагрев до 1100 °C — 1 час
• Ступень 4: выдержка — 1 час
• Ступень 5: отключение и естественное охлаждение

PID-регулирование (пропорционально-интегрально-дифференциальное) — это алгоритм, который минимизирует ошибку между заданной и фактической температурой. Он анализирует скорость изменения температуры и заранее корректирует подачу энергии, предотвращая перегрев. Без PID возможны колебания ±15–20 °C, с ним — всего ±2 °C.

Распространённые ошибки и как их избежать

Даже качественный терморегулятор может работать некорректно из-за типичных ошибок монтажа и эксплуатации.

• Неправильное подключение термопары — использование обычного медного кабеля вместо компенсационного. Это искажает сигнал и даёт ошибку до 50 °C.
• Перегрузка выходного реле — прямое подключение мощных нагревателей. Результат — подгорание контактов и выход из строя.
• Отсутствие вентиляции вокруг регулятора — перегрев электроники, особенно в закрытых корпусах.
• Игнорирование защиты от обрыва термопары — при повреждении датчика печь продолжает греться до максимума.

Чек-лист перед запуском

• Проверьте полярность подключения термопары
• Убедитесь, что мощность нагрузки не превышает допустимую
• Настройте PID или включите автонастройку
• Активируйте защиту от обрыва термопары
• Проверьте заземление всех элементов

Экспертное мнение

По её словам, переход на цифровое управление стал обязательным этапом аккредитации лабораторий по стандартам ISO. Особенно важна документация процессов — многие регуляторы теперь умеют записывать данные на SD-карту или передавать их в ПЛК.

Вопросы и ответы

Заключение

Терморегулятор для муфельной печи — это не просто дополнительное устройство, а ключевой элемент, определяющий качество, безопасность и эффективность технологических процессов. От правильного выбора и настройки зависит не только точность нагрева, но и срок службы печи, а также воспроизводимость результатов.

Современные цифровые программируемые терморегуляторы с PID-регулированием, защитой от аварий и возможностью интеграции в системы автоматизации становятся стандартом для профессионального использования. Даже в домашних условиях они оправдывают свою стоимость за счёт экономии материалов, времени и повышения качества изделий.

• Приоритет — цифровые программируемые терморегуляторы с PID-регулированием.
• Обязательно проверяйте совместимость с термопарой и мощность нагрузки.
• Используйте промежуточное реле при мощности печи свыше 2 кВт.
• Настройте защиту от обрыва термопары и выполните калибровку.
• Документируйте процессы — это важно для контроля качества и аудита.
