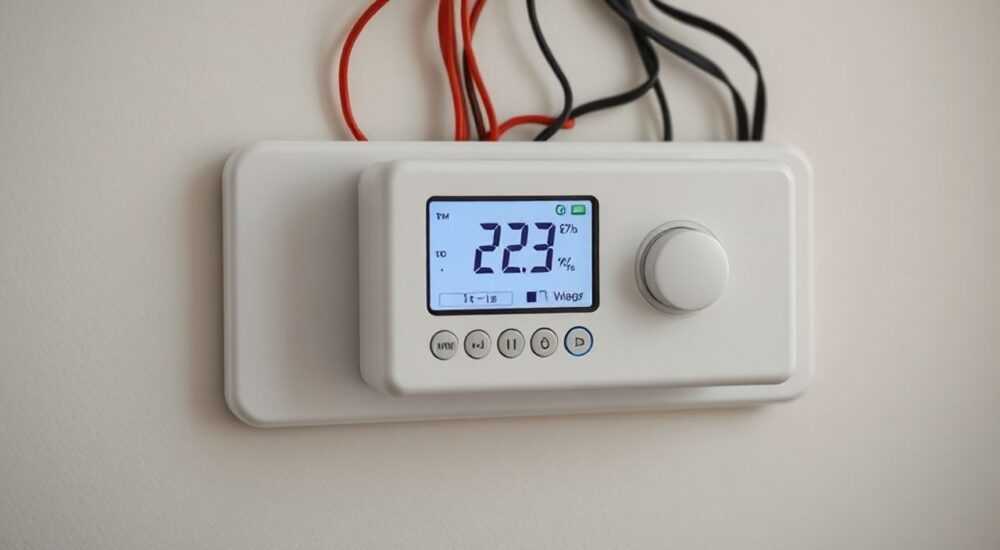

Терморегулятор для обогревателя инфракрасного подключение

Инфракрасные обогреватели — эффективное решение для локального и зонального отопления. Они нагревают не воздух, а поверхности и людей, что обеспечивает комфорт с минимальными потерями тепла. Для максимальной энергоэффективности и удобства эксплуатации к ним часто подключают терморегуляторы. Правильное подключение устройства позволяет поддерживать заданную температуру, избегать перегрева и экономить до 30–40% электроэнергии. Главная рекомендация: используйте терморегулятор с внешним датчиком температуры и убедитесь, что его мощность соответствует нагрузке от обогревателя.

Зачем нужен терморегулятор для инфракрасного обогревателя?

Инфракрасные (ИК) обогреватели работают по принципу направленного теплового излучения. В отличие от конвекторов, они не греют воздух, а передают тепло напрямую объектам — полу, стенам, мебели, человеку. Это делает их особенно эффективными в помещениях с высокими потолками, на сквозняках или в местах временного пребывания. Однако без контроля за включением/выключением такой обогреватель может работать постоянно, что приведёт к перегреву и перерасходу энергии.
Терморегулятор решает эту проблему. Он измеряет температуру в помещении и автоматически включает или отключает обогреватель при достижении заданных параметров. Это не только повышает комфорт, но и снижает потребление электричества. По данным исследований, использование терморегулятора позволяет экономить до 35% энергии по сравнению с ручным управлением.

Автоматизация также продлевает срок службы оборудования. Частые циклы включения-выключения при постоянном контроле предотвращают перегрев и износ нагревательных элементов. Кроме того, современные терморегуляторы поддерживают программирование — вы можете задать разные температурные режимы на день и ночь, а также на рабочие и выходные дни.

Виды терморегуляторов: какой выбрать?

Выбор подходящего терморегулятора зависит от типа обогревателя, мощности, условий эксплуатации и желаемого уровня автоматизации. Все устройства можно разделить на несколько категорий по принципу работы, способу установки и функциональности.

1. Механические терморегуляторы — простые и надёжные устройства с поворотным регулятором. Работают за счёт биметаллической пластины, которая реагирует на изменения температуры. Недорогие, но менее точные (погрешность до ±1,5 °C).
2. Электронные терморегуляторы — оснащены цифровым дисплеем и кнопками управления. Отличаются высокой точностью (±0,5 °C), возможностью установки точного значения температуры и дополнительными функциями, такими как таймер.
3. Программируемые терморегуляторы — позволяют задавать расписание работы обогревателя на неделю. Подходят для домов, где жильцы придерживаются чёткого графика. Экономия достигается за счёт отключения обогрева в дневное время или ночью.
4. Умные терморегуляторы — подключаются к Wi-Fi, управляются через смартфон или голосовые помощники (Alexa, Google Assistant). Некоторые модели анализируют поведение пользователя и предлагают оптимальный режим работы.

Особое внимание уделите максимальной коммутируемой мощности. Большинство ИК-обогревателей потребляют от 600 до 2500 Вт. Убедитесь, что терморегулятор рассчитан на нагрузку выше, чем у вашего обогревателя, с запасом 20–30%. Например, для обогревателя на 2000 Вт выбирайте устройство с допустимой нагрузкой не менее 2500 Вт.

Подготовка к подключению: что нужно знать

Перед началом монтажа важно оценить технические характеристики оборудования и условия установки. Неправильный выбор места или игнорирование требований безопасности может привести к некорректной работе системы или даже возгоранию.
Во-первых, проверьте паспортные данные обогревателя: напряжение (обычно 220 В), мощность (в ваттах) и тип питания (однофазное). Эти параметры должны соответствовать возможностям терморегулятора. Обратите внимание на маркировку на корпусе устройства — она содержит ключевую информацию: например, «Max load 3000 W» или «16 A».
Во-вторых, определите место установки терморегулятора. Оптимальная высота — 1,2–1,5 метра от пола, на внутренней стене, вдали от источников тепла, сквозняков и прямых солнечных лучей. Датчик должен измерять именно температуру воздуха в зоне пребывания людей, а не «ложные» показания от батареи или окна.

Необходимые инструменты и материалы:

• Отвёртка (крестовая и плоская);
• Индикаторная отвёртка или мультиметр;
• Кабельные соединители (WAGO или клеммные колодки);
• Монтажная коробка (при скрытой проводке);
• Кабель нужного сечения (обычно 1,5 мм² для нагрузки до 3,5 кВт).

Убедитесь, что электропроводка в помещении выдерживает суммарную нагрузку. Для безопасной эксплуатации рекомендуется использовать отдельную линию с автоматическим выключателем на 16 А.

Схемы подключения терморегулятора к ИК-обогревателю

Существует несколько стандартных схем подключения, выбор которых зависит от типа терморегулятора и наличия внешнего датчика. Ниже приведены наиболее распространённые варианты.

Базовая схема: терморегулятор без внешнего датчика

• Фаза (L) от электрощита подаётся на вход терморегулятора (клемма L или 1).
• Выход фазы (клемма T1 или 2) идёт на обогреватель.
• Ноль (N) подаётся напрямую на обогреватель, минуя терморегулятор.
• Заземление (PE) соединяется с корпусом обогревателя.

Эта схема подходит для простых механических и электронных моделей. Она проста в реализации, но имеет недостаток: датчик находится внутри корпуса терморегулятора, поэтому может реагировать на собственный нагрев.

Схема с внешним датчиком температуры

• Фаза и ноль подключаются аналогично базовой схеме.
• К терморегулятору дополнительно подводится двухжильный кабель от внешнего датчика.
• Датчик устанавливается на высоте 1,2–1,5 м от пола, в центре помещения, вдали от препятствий.

Такая конфигурация обеспечивает более точное измерение температуры и рекомендуется для всех типов помещений, особенно с переменными условиями.

Подключение через контактор (пускателя)

Если суммарная мощность обогревателей превышает 3,5 кВт, прямое подключение к терморегулятору недопустимо. В этом случае используется магнитный пускатель:

• Терморегулятор управляет катушкой контактора (220 В).
• Силовые контакты пускателя коммутируют нагрузку от обогревателей.
• Это снижает нагрузку на терморегулятор и повышает безопасность.

Установка и настройка терморегулятора: пошаговая инструкция

Шаг 1: Отключите питание

Перед началом работ обязательно отключите автомат в электрощите и проверьте отсутствие напряжения с помощью индикатора.

Шаг 2: Установите монтажную коробку

Если проводка скрытая, установите коробку в стене. При открытой проводке закрепите терморегулятор на поверхности с помощью дюбелей.

Шаг 3: Подключите провода

Следуйте схеме, указанной на корпусе устройства. Обычно клеммы маркируются:

• L — вход фазы;
• T1 — выход на нагрузку;
• N — ноль (если предусмотрен);
• S — подключение датчика.

Зачистите провода на 8–10 мм и надёжно зафиксируйте в клеммах.

Шаг 4: Установите датчик

Проложите кабель от датчика к терморегулятору. Не прокладывайте его рядом с силовыми кабелями — это может вызвать помехи.

Шаг 5: Включите питание и протестируйте

Включите автомат, установите на терморегуляторе минимальную температуру. Обогреватель должен быть выключен. Затем увеличьте значение — должно последовать включение.

Шаг 6: Настройте режим работы

Для программируемых и умных моделей задайте желаемый график. Например:

• Днём: 20 °C;
• Ночью: 17 °C;
• При отсутствии: 15 °C.

Частые ошибки при подключении и как их избежать

• Неправильный выбор мощности терморегулятора. Подключение обогревателя на 2500 Вт к устройству на 2000 Вт приведёт к перегреву контактов и выходу из строя. Всегда берите запас 20–30%.
• Установка датчика в неудачном месте. Возле окна, радиатора или на сквозняке — искажает показания. Размещайте его в центре жилой зоны.
• Подключение нуля через терморегулятор. Многие модели не предназначены для коммутации нуля. Это может привести к пробою изоляции и короткому замыканию.
• Игнорирование заземления. Особенно важно для металлических корпусов обогревателей. Без заземления существует риск поражения током.
• Отсутствие автоматического выключателя. Терморегулятор — не защитное устройство. Обязательно используйте УЗО или дифавтомат.

Экспертное мнение

Автоматизация отопления — не прихоть, а необходимость для энергоэффективного дома. Современные терморегуляторы позволяют не просто экономить энергию, но и создавать комфортный микроклимат. Особенно это важно для инфракрасных систем, которые чувствительны к частоте включения.
При выборе устройства ориентируйтесь не только на цену, но и на качество сборки, наличие сертификатов (ГОСТ, ЕАС) и отзывы пользователей. Умные терморегуляторы окупаются за 2–3 сезона за счёт экономии.
Для помещений с высокой влажностью (ванная, баня) выбирайте модели с защитой IP44 и выше. Не устанавливайте обычные терморегуляторы в таких условиях — это опасно.

Вопросы и ответы

Заключение

Подключение терморегулятора к инфракрасному обогревателю — простая, но высокоэффективная мера по оптимизации отопления. Это позволяет поддерживать комфортную температуру, исключить перегрев и значительно сократить расходы на электроэнергию. Современные устройства предлагают широкие возможности: от базового контроля до удалённого управления через смартфон.

• Терморегулятор экономит до 40% электроэнергии при использовании с ИК-обогревателем.
• Выбирайте устройство с запасом по мощности и внешним датчиком температуры.
• Устанавливайте терморегулятор на высоте 1,2–1,5 м, вдали от источников тепла и сквозняков.
• Для мощных систем используйте магнитный пускатель.
• Обязательно подключайте систему через автоматический выключатель или УЗО.
