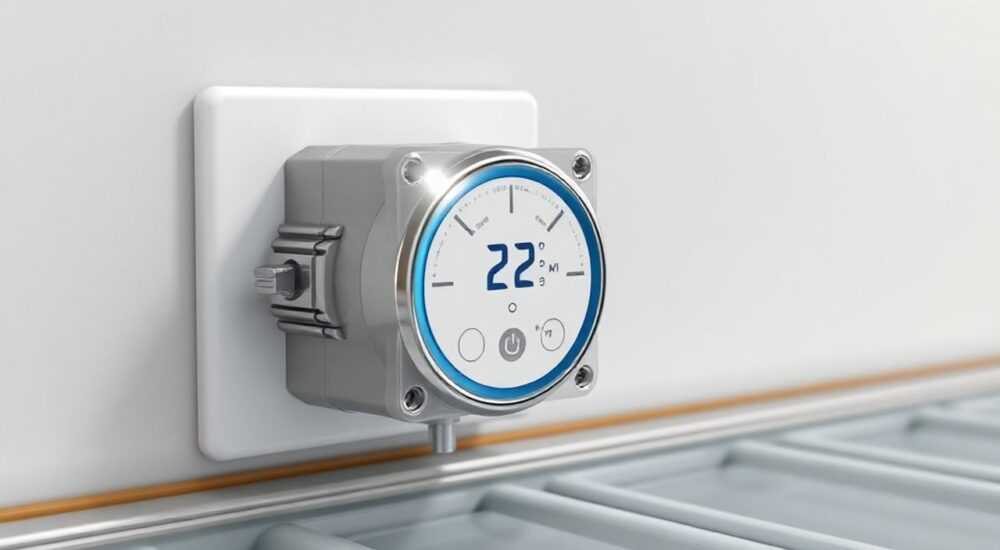

Терморегулятор для сервопривода теплого пола

Терморегулятор для сервопривода теплого пола — это ключевой элемент автоматизации систем водяного отопления, обеспечивающий точный контроль температуры в помещении за счёт управления подачей теплоносителя через коллекторы. Он работает в паре с сервоприводом, который физически открывает или закрывает клапан, регулируя поток горячей воды в контур тёплого пола. Современные решения позволяют не только поддерживать комфортную температуру, но и программировать режимы обогрева, экономить энергоресурсы и интегрировать систему в «умный дом».

Системы водяного тёплого пола всё чаще становятся основным или дополнительным источником отопления в частных домах, коттеджах и современных квартирах. Их популярность обусловлена равномерным распределением тепла, высокой эффективностью и отсутствием сквозняков. Однако без грамотной автоматизации такая система может работать нестабильно, потреблять избыточное количество энергии и создавать дискомфорт. Именно здесь на помощь приходит терморегулятор, который в сочетании с сервоприводом превращает простую трубу с водой в умную, отзывчивую систему обогрева.

Автоматизация позволяет избежать перегрева полов, особенно в детских комнатах или помещениях с паркетом, где температура поверхности не должна превышать 27–29 °C. Кроме того, терморегуляция даёт возможность снижать температуру в ночное время или когда хозяева отсутствуют, что напрямую влияет на экономию газа или электричества. В этой статье мы подробно разберём, как устроен терморегулятор для сервопривода, какие бывают типы устройств, как правильно их выбрать, установить и настроить, а также ответим на самые частые вопросы пользователей.

Что такое терморегулятор для сервопривода

Терморегулятор (или комнатный термостат) — это электронное устройство, предназначенное для измерения температуры воздуха в помещении и подачи управляющего сигнала на сервопривод, который, в свою очередь, открывает или закрывает клапан подачи теплоносителя в контур тёплого пола. Это замкнутый цикл: датчик фиксирует отклонение от заданной температуры — терморегулятор реагирует — сервопривод корректирует поток.

Основная задача терморегулятора — поддерживать комфортный микроклимат без постоянного вмешательства человека. Например, если вы установили желаемую температуру +23 °C, а по какой-то причине (солнечный свет, работа бытовой техники) в комнате стало жарче, терморегулятор отправит сигнал сервоприводу на закрытие клапана. Когда температура начнёт падать — клапан снова откроется.

Современные модели могут управлять несколькими контурами одновременно, если используются многозонные системы. Каждый сервопривод подключается к своему каналу терморегулятора, что позволяет настраивать разную температуру в разных помещениях — например, +25 °C в гостиной и +18 °C в спальне.

Из чего состоит система?

• Терморегулятор — «мозг» системы, принимает решения на основе данных с датчика.
• Датчик температуры — может быть встроенным (измеряет воздух в комнате) или выносным (монтируется в полу для контроля температуры поверхности).
• Сервопривод — исполнительное устройство, механически воздействует на клапан коллектора.
• Коллектор с клапанами — распределяет теплоноситель по контурам.
• Котёл или тепловой насос — источник тепла.

Без терморегулятора система работает в режиме «всегда включено», что неэффективно и может привести к перегреву или чрезмерному потреблению энергии.

Принцип работы системы

Работа терморегулятора и сервопривода основана на принципе обратной связи. Представьте, что вы хотите поддерживать в комнате постоянную температуру. Без автоматики вы сами должны были бы периодически проверять градусник и крутить вентиль на коллекторе — крайне неудобно. Терморегулятор делает это за вас.

Процесс выглядит так:

1. Терморегулятор получает данные от датчика температуры.
2. Сравнивает текущее значение с заданным пользователем.
3. Если температура ниже установленной — подаёт команду сервоприводу открыть клапан.
4. Теплоноситель поступает в контур, пол начинает нагреваться.
5. Когда температура достигает нужного уровня — подаётся сигнал на закрытие клапана.

Сервопривод работает от низкого напряжения (обычно 24 В), поэтому он безопасен и энергоэффективен. При этом он способен развивать достаточный крутящий момент, чтобы герметично перекрывать клапан даже при высоком давлении в системе.

Циклы включения/выключения

Система не работает постоянно: она включается и выключается по мере необходимости. Частота этих циклов зависит от:

• Теплоизоляции помещения;
• Мощности контура тёплого пола;
• Заданной температуры;
• Типа терморегулятора (есть модели с плавным регулированием — модуляционные).

Некоторые продвинутые терморегуляторы используют PID-алгоритмы (пропорционально-интегрально-дифференциальные), которые предсказывают изменения температуры и корректируют работу заранее, минимизируя колебания.

Виды терморегуляторов

Выбор терморегулятора зависит от бюджета, требований к комфорту и уровня автоматизации. Устройства различаются по типу управления, интерфейсу, функционалу и способу подключения.

Особенности выбора по типу нагрузки

Сервоприводы бывают двух типов:

• Двухпозиционные (on/off) — полностью открываются или закрываются. Подходят для большинства стандартных терморегуляторов.
• Модуляционные (плавные) — могут открываться на 25%, 50% и т.д. Требуют специальных терморегуляторов с аналоговым выходом (например, 0–10 В или Modbus).

Если вы планируете использовать модуляционное регулирование, убедитесь, что терморегулятор поддерживает такой режим. Это обеспечивает более плавный нагрев и снижает износ оборудования.

Как выбрать правильный прибор

При выборе терморегулятора важно учитывать несколько ключевых параметров:

• Тип сервопривода — уточните, какой сигнал он принимает: 230 В, 24 В, импульсный или модуляционный. Совместимость обязательна.
• Количество зон — если у вас несколько контуров (ванная, кухня, спальня), нужен многоканальный терморегулятор или отдельное устройство на каждый контур.
• Тип датчика — встроенный (по воздуху) или выносной (по полу). Для плитки можно использовать любой, для ламината — лучше выносной.
• Функции — наличие программирования, Wi-Fi, защиты от замерзания, блокировки от детей.
• Питание — от сети или батареек. Батарейные модели удобны при отсутствии розетки, но требуют замены раз в 1–2 года.

Популярные бренды и модели

• OJ Electronics (Дания) — профессиональные решения с высокой точностью, часто используются в проектах «умный дом».
• Salus Controls (Великобритания) — хороший баланс цены и качества, есть Wi-Fi-модели.
• Wärme (Германия) — надёжные механические и электронные термостаты.
• Teplolux (Россия) — бюджетные варианты, подходят для базовых задач.

Обратите внимание на гарантию — у качественных производителей она составляет 3–5 лет.

Установка и подключение

Монтаж терморегулятора — ответственный этап. Даже самое совершенное устройство не будет работать корректно при неправильной установке.

Где устанавливать?

• На высоте 1,2–1,5 м от пола;
• В месте, свободном от сквозняков, прямых солнечных лучей и бытовой техники;
• Не за мебелью и не в шкафу;
• Подальше от радиаторов и источников тепла.

Неправильное расположение может привести к ложным срабатываниям — например, терморегулятор «думает», что в комнате жарко, потому что его освещает солнце, и отключает обогрев.

Подключение проводов

Стандартная схема:

1. Фаза и ноль — подаются на терморегулятор (если он питается от сети).
2. Выход на сервопривод — обычно клеммы L и T или 1 и 2.
3. Подключение датчика — если используется выносной, подключается по отдельным проводам (часто 2–3 жилы).

Перед подключением обязательно отключите питание! Используйте кабель с сечением не менее 0,75 мм². Провода от терморегулятора до сервопривода могут быть протянуты вместе с силовыми кабелями, но лучше использовать экранированный провод для сигнала.

Настройка и программирование

После установки необходимо настроить терморегулятор. Базовые шаги:

1. Установите желаемую температуру (например, +23 °C).
2. Выберите тип датчика (воздух/пол/авто).
3. Настройте гистерезис (разброс температур, при котором включается/выключается система). Оптимально — 0,5 °C.
4. Для программируемых моделей задайте режимы: «Дома», «Отсутствие», «Сон».

Пример недельной программы:

• Пн–Пт, 7:00–9:00 — +23 °C (подъём)
• Пн–Пт, 9:00–18:00 — +18 °C (эконом)
• Пн–Пт, 18:00–23:00 — +23 °C (вечер)
• Сб–Вс — +22 °C весь день

Wi-Fi-терморегуляторы позволяют управлять системой удалённо: включить обогрев перед приездом, отключить, если забыли, или активировать «защиту от замерзания» зимой.

Ошибки и проблемы

Даже при правильном выборе могут возникнуть неполадки. Вот самые распространённые:

• Сервопривод не включается — проверьте питание, подключение, целостность проводов.
• Температура «плавает» — слишком большой гистерезис или плохая теплоизоляция.
• Терморегулятор показывает неверные значения — возможно, датчик повреждён или расположен рядом с источником тепла.
• Устройство не реагирует на команды — сбросьте настройки, проверьте связь (для Wi-Fi моделей).

Как избежать ошибок?

Экспертное мнение

По его словам, будущее — за адаптивными системами, которые анализируют погоду, состав семьи, режим дня и даже прогнозируют изменения температуры на 2–3 часа вперёд.

Вопросы и ответы

Заключение

Терморегулятор для сервопривода тёплого пола — не просто удобство, а необходимый элемент современной системы отопления. Он обеспечивает комфорт, экономию энергии и продлевает срок службы напольных покрытий. При выборе устройства обращайте внимание на совместимость, тип управления, наличие нужных функций и качество сборки.

• Выбирайте терморегулятор с учётом типа сервопривода и напольного покрытия.
• Приоритет — точность, надёжность и возможность программирования.
• Устанавливайте устройство в соответствии с нормами: не на солнце, не за мебелью.
• Используйте выносной датчик пола для защиты чувствительных покрытий.
• Рассмотрите Wi-Fi-модели для удалённого управления и интеграции в «умный дом».
