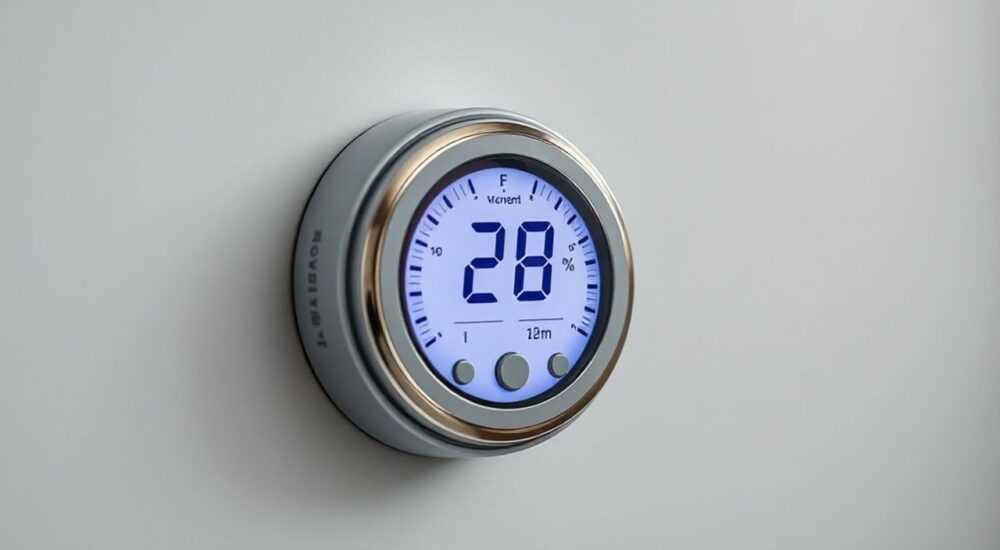

Терморегулятор для тэна 2 квт

Терморегулятор для ТЭНа мощностью 2 кВт — это устройство, позволяющее автоматизировать и контролировать процесс нагрева в системах отопления, водонагревания или промышленного оборудования. Он поддерживает заданную температуру, включая и отключая нагревательный элемент по мере необходимости, что повышает энергоэффективность, продлевает срок службы ТЭНа и обеспечивает безопасность эксплуатации.

Значение терморегулятора в работе ТЭНа

ТЭН (трубчатый электронагреватель) мощностью 2 кВт часто используется в бытовых и полупромышленных системах — от бойлеров и теплиц до сушилок и парогенераторов. Без контроля температуры такой нагреватель может перегреться, выйти из строя или создать опасную ситуацию. Именно здесь на помощь приходит терморегулятор — «мозг» системы, отвечающий за стабильность и безопасность работы.
Принцип действия прост: терморегулятор получает данные от датчика температуры, сравнивает их с установленным значением и управляет подачей питания на ТЭН. Когда температура достигает верхнего порога — питание отключается, при понижении ниже нижнего порога — включается снова. Этот цикл повторяется автоматически.
Без терморегулятора пользователь вынужден вручную следить за показаниями и включать/выключать ТЭН, что не только неудобно, но и чревато ошибками. Особенно это актуально в системах, где важна точная температура — например, при обогреве аквариума, инкубатора или производственного реактора.

Виды терморегуляторов для ТЭНа 2 кВт

Выбор подходящего терморегулятора зависит от условий эксплуатации, требуемой точности и типа системы. На рынке представлены несколько основных типов устройств, различающихся по принципу действия, конструкции и функциональности.

• Механические терморегуляторы — самые простые и надёжные. Работают на основе биметаллической пластины, которая изгибается при изменении температуры. Отличаются долговечностью, низкой стоимостью, но имеют большую погрешность (до ±5 °C).
• Электронные терморегуляторы используют цифровой датчик (обычно NTC или DS18B20). Обеспечивают высокую точность (±0,5–1 °C), возможность программирования и отображения температуры на экране. Подходят для систем, где важна стабильность режима.
• Программируемые модели позволяют задавать расписание включения/выключения, например, снижать температуру ночью. Экономят до 20% электроэнергии в системах отопления.
• Интегрированные блоки управления — комплексные решения, включающие реле, датчики и интерфейс. Часто используются в станках, сушилках и промышленных установках.

С каким датчиком выбрать?

Критически важно определиться с типом датчика. Для ТЭНа 2 кВт рекомендуются модели с внешним датчиком, который можно разместить в зоне, где нужно контролировать температуру (например, внутри ёмкости с водой).

Как выбрать правильный терморегулятор: ключевые параметры

Выбор устройства — не просто вопрос цены. Нужно учесть несколько технических и эксплуатационных факторов, чтобы система работала долго и безопасно.
Первое — коммутируемая мощность. ТЭН 2 кВт при 220 В потребляет ток I = P / U = 2000 / 220 ≈ 9,1 А. Запас по току должен быть минимум 20%, поэтому ищите терморегулятор с допустимой нагрузкой не менее 12 А. Модели на 10 А будут греться и быстро выйдут из строя.
Второе — тип нагрузки. Убедитесь, что терморегулятор рассчитан на резистивную нагрузку (как ТЭН), а не только на освещение или двигатели. Некоторые электронные реле не справляются с пусковыми токами.
Третье — степень защиты (IP). Если устройство устанавливается во влажной среде (например, в ванной комнате или парилке), нужна защита не ниже IP65. Для сухих помещений достаточно IP20.
Четвёртое — диапазон регулировки температуры. Для бытовых задач подойдёт диапазон от +5 до +90 °C. Но если вы греете масло или нуждаетесь в высоких температурах (например, в печи), ищите модели до +150 °C.

Что ещё учитывать?

• Гистерезис — разница между включением и выключением. У хороших моделей он регулируется (от 1 до 10 °C). Малый гистерезис даёт стабильную температуру, но увеличивает износ контактов.
• Монтаж — DIN-рейка, щит, панель или настенный вариант. Выбирайте в зависимости от места установки.
• Индикация — наличие светодиодов, экрана, звуковых сигналов. Удобно для диагностики.

Подключение и монтаж: пошаговая инструкция

Правильное подключение — залог безопасности и долгой работы. Даже самый качественный терморегулятор выйдет из строя при ошибках в монтаже.

1. Отключите питание на входе. Используйте автоматический выключатель или УЗО. Проверьте отсутствие напряжения тестером.
2. Подключите питание к терморегулятору: фаза (L) и ноль (N) на соответствующие клеммы (часто обозначены как L и N или 1 и 2).
3. Подключите выход на ТЭН: фаза с выхода терморегулятора (часто клемма 3 или T1) идёт на ТЭН, обратно — ноль напрямую.
4. Подключите датчик температуры к контактам S или Sen. Следите за полярностью, если датчик активный.
5. Закрепите датчик в месте, где нужно измерять температуру. Не допускайте его контакта с ТЭНом — будет ложное срабатывание.
6. Включите питание и протестируйте работу: установите низкую температуру — ТЭН должен включиться; повысьте — отключиться.

Распространённые ошибки при использовании

Даже опытные пользователи допускают ошибки, которые сокращают срок службы оборудования и создают риски.

• Выбор терморегулятора без запаса по мощности. Модель на 10 А для ТЭНа 2 кВт работает на пределе. Через несколько месяцев контакты подгорают, реле клинит.
• Установка датчика рядом с ТЭНом. Датчик регистрирует тепло от нагревателя, а не от среды. Результат — постоянное отключение раньше времени.
• Отсутствие автоматики от перегрева. При отказе терморегулятора ТЭН продолжает греться. Решение — добавить аварийный термовыключатель (например, 100 °C).
• Использование удлинителей или тройников. Они не рассчитаны на длительную нагрузку 2 кВт. Перегрев шнура — частая причина пожаров.

Как избежать проблем?

• Установите УЗО или дифавтомат на линию ТЭНа.
• Раз в 3 месяца проверяйте состояние контактов и затяжку клемм.
• Не экономьте на сечении провода: для 2 кВт нужен минимум 1,5 мм² (лучше 2,5 мм²).

Эксплуатация и уход за терморегулятором

Даже самое надёжное устройство требует элементарного ухода. Регулярное обслуживание позволяет избежать сбоев и продлить срок службы.
Очищайте корпус от пыли и влаги. Особенно это важно в условиях повышенной влажности — конденсат может вызвать короткое замыкание. Протирайте устройство сухой тканью раз в месяц.
Проверяйте целостность изоляции проводов. Признаки перегрева — потемнение, запах горелого пластика, хрупкость изоляции. В таких случаях замените проводку немедленно.
Если терморегулятор установлен в щитке — убедитесь, что вокруг есть вентиляция. Перегрев корпуса свыше +40 °C снижает надёжность электронных компонентов.
Для электронных моделей с экраном: при появлении помех или «плавающих» цифр проверьте питание и экранирование датчика. Иногда помогает замена провода датчика на экранированный.

Экспертное мнение

При выборе терморегулятора для ТЭНа 2 кВт ориентируйтесь не на бренд, а на технические характеристики. Главное — соответствие нагрузке, точность измерения и надёжность коммутации.
Предпочитайте модели с отдельным реле (контактором) при мощности выше 2 кВт, но даже для 2 кВт это хорошее решение — оно разгружает контакты терморегулятора. Например, использовать терморегулятор на 3 А для управления катушкой контактора на 25 А.
Автоматизация — не роскошь, а необходимость. Даже простой терморегулятор снижает энергопотребление на 15–30%, предотвращает перегрев и делает систему безопаснее. Вложения окупаются за 6–12 месяцев.
Для сложных условий (высокая влажность, вибрации, агрессивная среда) выбирайте промышленные решения с сертификатами IP67, SIL или ATEX. Они дороже, но гарантируют стабильную работу.

Вопросы и ответы

Заключение

Терморегулятор для ТЭНа 2 кВт — не просто удобство, а необходимый элемент безопасной и эффективной системы нагрева. Он защищает оборудование, экономит энергию и обеспечивает стабильный температурный режим.

• Терморегулятор для 2 кВт должен выдерживать ток не менее 12 А.
• Предпочтительны модели с внешним датчиком температуры.
• Обязательно используйте УЗО и заземление.
• Механические модели проще, но менее точны; электронные — точнее и функциональнее.
• Регулярная проверка контактов и изоляции продлит срок службы системы.
