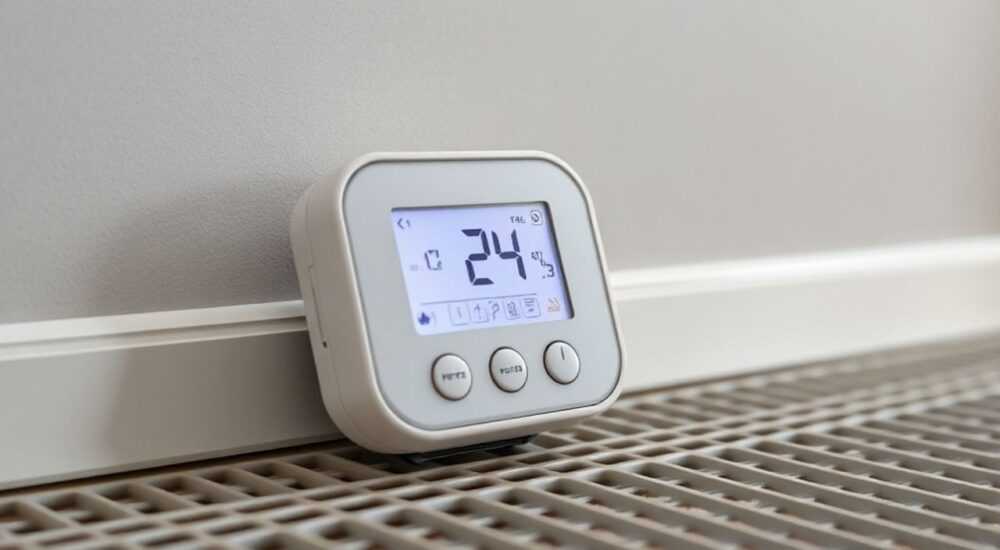

Терморегулятор для теплого пола электрического инструкция

Электрический теплый пол становится неотъемлемой частью современного комфорта в доме, особенно в ванных комнатах, кухнях и детских. Однако его эффективность напрямую зависит от правильного управления температурой — именно здесь на помощь приходит терморегулятор. Это устройство позволяет поддерживать заданную температуру, экономить электроэнергию и продлевать срок службы нагревательных элементов. Неправильная установка или настройка терморегулятора могут свести все преимущества «теплого пола» к нулю.

Выбор терморегулятора для электрического теплого пола

Перед установкой важно правильно выбрать терморегулятор. От этого зависит не только комфорт, но и безопасность эксплуатации. Существует несколько типов устройств, отличающихся по функциональности, способу монтажа и управлению.
Основные разновидности:

• Механические — простые, недорогие модели с поворотным регулятором. Подходят для базового контроля температуры, но не позволяют программировать режимы.
• Электронные — с цифровым дисплеем, точной настройкой (до 0,5 °C) и возможностью таймера. Часто имеют подсветку и защиту от детей.
• Программируемые — позволяют задавать расписание обогрева (например, включать пол утром и выключать ночью). Экономят до 30% электроэнергии.
• Интеллектуальные (Wi-Fi) — управляются через смартфон или голосовые помощники (Алиса, Google Assistant). Интегрируются в «умный дом».

Ключевой параметр — максимальная нагрузка. Большинство терморегуляторов рассчитаны на мощность до 3,5 кВт, что соответствует примерно 17–20 м² обогреваемой площади. Если площадь больше, потребуется внешний пускатель (контактор).

Также обратите внимание на тип датчика. Большинство систем используют резистивные датчики сопротивления (NTC 10 кОм). Убедитесь, что он совместим с выбранным терморегулятором.

Какой тип лучше: встраиваемый или накладной?

• Встраиваемые — монтируются в стену, как обычные розетки. Выглядят аккуратно, подходят для капитального ремонта.
• Накладные — крепятся на поверхность стены. Удобны при временной установке или если штробление невозможно.

Для большинства случаев предпочтительнее встраиваемые модели — они надежнее и эстетичнее.

Подготовка к монтажу: инструменты и требования

Монтаж терморегулятора требует минимального набора инструментов и знания базовых правил электробезопасности. Работы проводятся на обесточенной линии.
Необходимые инструменты:

• Отвёртка (крестовая и плоская)
• Индикаторная отвёртка или мультиметр
• Кусачки или бокорезы
• Штроборез или перфоратор (для встраиваемых моделей)
• Коронка по бетону (диаметр 68 мм)
• Кабель-канал или гофротруба (по необходимости)

Требования к месту установки:

• Высота от пола — 30–90 см (удобно для управления, но вне зоны попадания воды).
• Расстояние от источников тепла (батарей, духовых шкафов) — не менее 50 см.
• Недопустимо устанавливать за мебелью или под шторами — это нарушает теплообмен.

Перед началом работ составьте схему подключения. Обычно она есть в инструкции к устройству. Основные обозначения:

• L — фаза (подводится от щитка)
• N — ноль
• Ф — нагревательный кабель (или мат)
• Д — датчик температуры пола

Монтаж датчика температуры пола

Датчик — «глаз» терморегулятора. Он измеряет температуру пола и передаёт данные устройству. Неправильная установка датчика приведёт к перегреву или недогреву.
Правила монтажа:

1. Датчик устанавливается в гофрированную трубку диаметром 16–20 мм. Это защитит его от повреждений при заливке стяжки.
2. Трубка прокладывается от места установки терморегулятора до середины обогреваемой зоны.
3. Конец трубки заглушается, чтобы в неё не попала влага или раствор.
4. Датчик вставляется внутрь трубки после укладки кабеля, но до заливки стяжки.
5. Длина свободного конца датчика — не менее 50 см (на случай замены).

Если стяжка уже залита, а датчик не был установлен, можно использовать терморегулятор с воздушным датчиком, но это менее точно. В этом случае система будет ориентироваться на температуру воздуха, а не пола.

Подключение терморегулятора: пошаговая инструкция

Все работы выполняются при отключенном питании. Проверьте отсутствие напряжения индикаторной отвёрткой.
Шаги подключения:

1. Снимите лицевую панель терморегулятора.
2. Подведите к месту монтажа три кабеля:
   • Фаза и ноль от распределительной коробки (или щитка)
   • Кабель от нагревательного мата/пленки
   • Провода от датчика температуры (из гофротрубки)
3. Зачистите концы проводов на 5–7 мм.
4. Подключите согласно схеме:
   • L — фаза питания
   • N — ноль питания
   • Ф или Load — нагревательный кабель
   • Д или Sensor — датчик температуры
5. Убедитесь, что все соединения плотные. Используйте клеммы Wago или винтовые зажимы.
6. Установите корпус в монтажную коробку и закрепите.
7. Наденьте лицевую панель.

Проверка перед включением

Перед подачей питания:

• Проверьте целостность изоляции.
• Убедитесь, что датчик правильно подключён (сопротивление около 10–12 кОм при 25 °C).
• Измерьте сопротивление нагревательного кабеля — оно должно соответствовать паспортным данным (обычно 500–1500 Ом на 10 м).
• Убедитесь, что нет коротких замыканий между жилами и на землю.

Настройка и тестирование системы

После подключения подайте питание. На дисплее должен появиться символ включения и текущая температура.
Базовая настройка:

• Установите желаемую температуру пола (рекомендуется 26–28 °C для жилых помещений, 30–35 °C для ванных).
• Включите режим «Автомат» или «Вручную».
• Дождитесь включения реле (характерный щелчок).
• Через 15–30 минут проверьте, нагревается ли пол.

Для программируемых моделей:

1. Задайте текущее время и день недели.
2. Настройте расписание: например, +28 °C с 7:00 до 9:00, +22 °C с 9:00 до 22:00, +18 °C ночью.
3. Активируйте режим «Экономия» при отсутствии людей.

Тестирование:

• Проверьте, отключается ли пол при достижении заданной температуры.
• Убедитесь, что датчик реагирует на изменение температуры (например, приложите лёд — показания должны упасть).
• Прослушайте работу реле — оно не должно дребезжать.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже. Вот самые частые:

• Неправильное расположение датчика — слишком близко к кабелю или у стен. Решение: размещать в центре участка, между витками.
• Отсутствие гофротрубки — при ремонте датчик невозможно заменить. Решение: всегда используйте защитную трубку.
• Подключение без автомата — риск перегрузки. Решение: подключайте через УЗО или дифавтомат на 16 А.
• Игнорирование мощности — подключение кабеля 4 кВт к регулятору на 3,5 кВт. Решение: используйте контактор при превышении нагрузки.
• Подключение под нагрузкой — опасно для жизни. Решение: всегда отключайте питание перед работой.

Что делать, если терморегулятор не работает?

Проверьте по порядку:

• Подано ли напряжение на устройство?
• Срабатывает ли индикатор?
• Есть ли сопротивление у датчика и кабеля?
• Не сработало ли УЗО?
• Не перегрет ли корпус устройства?

Часто проблема — в обрыве датчика. Его можно временно заменить резистором 10 кОм для проверки работоспособности терморегулятора.

Экспертное мнение

По её словам, будущее — за интегрированными решениями. Например, терморегулятор может получать данные от датчика влажности и отключать пол при протечке, или снижать температуру при открытом окне.
Также растёт популярность двойных терморегуляторов — с двумя датчиками (пол + воздух). Они позволяют избежать перегрева в хорошо утеплённых домах.

Вопросы и ответы

Заключение

Терморегулятор — ключевой элемент системы электрического теплого пола. Его правильный выбор, монтаж и настройка обеспечивают комфорт, безопасность и долгий срок службы всей системы. Главное — не спешить, соблюдать схему подключения и использовать качественные комплектующие.

• Выбирайте терморегулятор по мощности, типу управления и условиям эксплуатации.
• Всегда устанавливайте датчик в гофротрубке — это гарантия возможности замены.
• Подключайте устройство строго по схеме и только при отключенном питании.
• Используйте программируемые или Wi-Fi модели для максимального комфорта и экономии.
• Тестируйте систему перед финишной отделкой и придерживайтесь режима первого включения.
