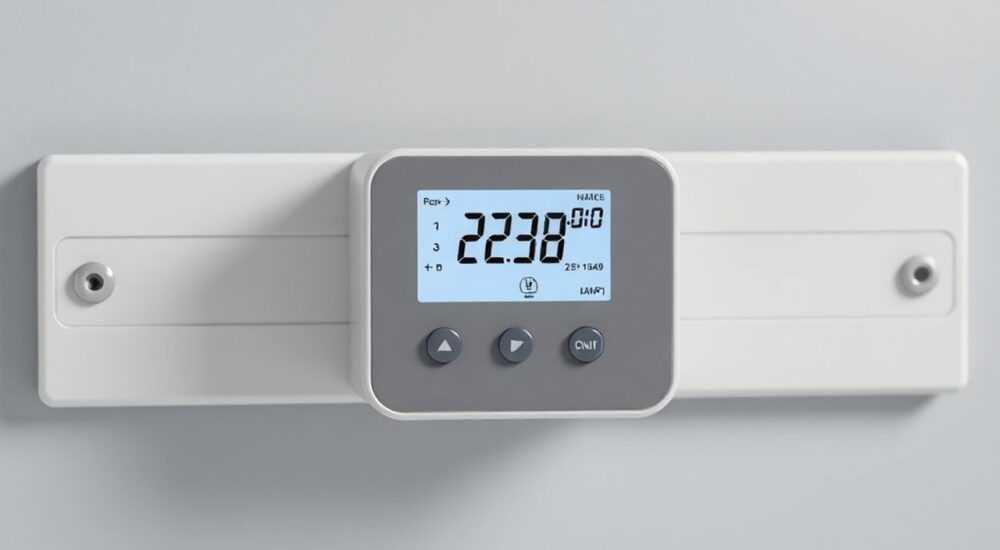

Терморегулятор для теплого пола на дин рейку

Терморегулятор для теплого пола на дин рейку — это современное решение для централизованного управления системой обогрева, устанавливаемое в электрощитах. Он обеспечивает точный контроль температуры, экономию энергии и высокую надёжность за счёт монтажа в стандартной DIN-рейке. Такие устройства идеально подходят для частных домов, коттеджей и крупных коммерческих объектов с распределёнными зонами обогрева.

Терморегуляторы на DIN-рейку заменяют обычные настенные модели, позволяя интегрировать управление тёплым полом в общий щит автоматики. Главное преимущество — компактность, безопасность и возможность подключения нескольких контуров из одного места.

Содержание статьи:

Преимущества установки на DIN-рейку
Когда стоит выбирать DIN-решение?
Как работает терморегулятор для тёплого пола
Основные режимы работы
Виды устройств: механические, цифровые, модульные
Примеры брендов и моделей
Как выбрать терморегулятор: ключевые параметры
Что учитывать при планировании системы?
Монтаж и подключение: пошаговая инструкция
Схема подключения (типовая)
Распространённые ошибки и как их избежать
Проверочный чек-лист перед запуском
Экспертное мнение
Вопросы и ответы
Заключение

Преимущества установки на DIN-рейку

Установка терморегулятора на DIN-рейку — это логичное развитие систем управления отоплением. Вместо того чтобы размещать десятки настенных регуляторов по разным комнатам, все элементы управления можно сосредоточить в одном месте — в распределительном щите. Это особенно актуально при обустройстве «умного дома» или при проектировании сложных систем обогрева.

DIN-рейка (стандарт DIN 46277) — металлическая планка шириной 35 мм, на которую крепятся модульные устройства: автоматы, УЗО, реле, контроллеры. Терморегуляторы, рассчитанные на такой монтаж, занимают минимум места и легко масштабируются. Один щит может управлять несколькими зонами обогрева — например, полом в ванной, кухне, спальне и холле.

Компактность — не единственное преимущество. Такие устройства защищены от влаги, механических повреждений и случайного вмешательства. Они не портят интерьер, а также исключают риск повреждения детьми или домашними животными. Кроме того, централизованное управление упрощает диагностику и обслуживание.

Полезно знать: Модульные терморегуляторы часто совмещаются с системами учёта энергопотребления, что позволяет контролировать расход электроэнергии по каждой зоне отдельно.

Когда стоит выбирать DIN-решение?

Большая площадь обогрева: если тёплый пол проложен в нескольких помещениях, удобнее управлять всем из щита.
Отсутствие свободных стен: в маленьких ванных или при плотной расстановке мебели нет места для настенного блока.
Интеграция с «умным домом»: модульные регуляторы легче подключить к центральному контроллеру.
Профессиональный монтаж: при строительстве дома «под ключ» всё оборудование часто собирается в едином щите.

Как работает терморегулятор для тёплого пола

Терморегулятор — это «мозг» системы тёплого пола. Его задача — измерять температуру и управлять подачей питания на нагревательный кабель или мат. Работает он по принципу обратной связи: получает данные от датчика, сравнивает с заданным значением и включает/выключает нагрев.

Большинство моделей на DIN-рейку используют внешний датчик температуры, который устанавливается в полу между нагревательными элементами. Некоторые — более продвинутые — могут работать с двумя датчиками: пола и воздуха. Это позволяет избегать перегрева и поддерживать комфортную температуру в помещении.

Цикл работы прост: при падении температуры ниже заданного порога реле замыкает цепь, и пол начинает греться. Когда достигнута нужная температура — реле размыкается, питание отключается. Современные устройства делают это с точностью до 0.1–0.5 °C, что значительно повышает комфорт и снижает энергопотребление.

«Точность терморегулирования напрямую влияет на срок службы нагревательного кабеля. Чем чаще включается/выключается система, тем выше нагрузка. Хороший регулятор использует алгоритмы плавного управления, снижая количество коммутаций.» — Алексей Кузнецов, инженер-электрик, 12 лет опыта

Основные режимы работы

Ручной режим: пользователь вручную задаёт температуру, без автоматического расписания.
Программируемый режим: устройство следует графику — например, ночью снижает температуру, а утром повышает.
Экономичный режим: активируется при отсутствии людей, поддерживая минимальную температуру.
Защита от замерзания: предотвращает промерзание труб или покрытия при длительном отъезде.

Виды устройств: механические, цифровые, модульные

Терморегуляторы на DIN-рейку бывают разных типов. От выбора зависит не только функциональность, но и стоимость, долговечность и уровень комфорта.

Тип устройства	Точность	Функционал	Цена	Где применяется
Механический модульный	Низкая (±1 °C)	Только вкл/выкл, без программирования	Низкая	Подсобные помещения, гаражи
Цифровой программируемый	Высокая (±0.5 °C)	Расписание, Wi-Fi, датчики	Средняя — высокая	Жилые дома, квартиры
Модульный с реле	Высокая	Интеграция в щит, управление через шину	Высокая	Умный дом, коттеджи

Наиболее распространены цифровые модульные терморегуляторы. Они устанавливаются на DIN-рейку, имеют ЖК-экран (часто выносной), поддерживают несколько программ и могут управляться удалённо. Некоторые модели совместимы с протоколами KNX, Modbus или используют собственные шины связи.

Полезно знать: Для водяных тёплых полов терморегулятор управляет сервоприводом коллектора, а не напрямую нагревом. Для электрических — коммутирует питание кабеля.

Примеры брендов и моделей

OJ Electronics (Дания): OJ ECO-619 — популярный модульный термостат с возможностью подключения к системе OJ Microline.
THEBEN (Германия): TA Sensotec — высокоточный регулятор с интеграцией в BMS-системы.
ABB: серия ABB i-bus® KNX — для проектов «умный дом».
Elsotherm (Россия): ЭЛТР-02 — бюджетный аналог с хорошей надёжностью.

Как выбрать терморегулятор: ключевые параметры

Выбор устройства зависит от типа пола, мощности нагрузки, наличия автоматизации и бюджета. Вот основные критерии:

Тип нагрева: электрический или водяной. Для электрического нужен коммутационный модуль с реле, для водяного — выход на сервопривод.
Максимальная нагрузка: должна быть выше суммарной мощности всех подключённых контуров. Стандарт — 16 А (до 3.7 кВт).
Тип датчика: внутренний (в полу), внешний (воздуха) или комбинированный. Для тёплого пола критично использовать датчик температуры пола.
Степень защиты: IP20 — для щита, IP44 и выше — если установка вне щита (редко).
Интерфейс управления: кнопки, сенсор, выносной пульт, мобильное приложение.

Что учитывать при планировании системы?

Полезно знать: Если вы планируете несколько зон обогрева, лучше сразу выбрать многоканальный контроллер или систему с центральным управлением, чем ставить отдельные модули.

Количество зон: один терморегулятор — одна зона. Для трёх комнат нужно три устройства или один многоканальный.
Автоматизация: если есть «умный дом», выбирайте модели с поддержкой KNX, DALI, Modbus или Wi-Fi.
Резервирование: в критических помещениях (детская, больница) стоит предусмотреть резервный датчик или аварийный режим.
Срок службы: качественные устройства служат 10–15 лет. Дешёвые могут выйти из строя за 2–3 года.

Монтаж и подключение: пошаговая инструкция

Установка терморегулятора на DIN-рейку — задача для квалифицированного электрика. Но понимание процесса поможет контролировать качество работ.

Подготовка: отключите питание в щите. Подберите место на рейке, оставьте место для проводов.
Фиксация: защёлкните корпус на рейку. Убедитесь, что он не болтается.
Подключение питания: подайте фазу и ноль на соответствующие клеммы (L, N). Используйте кабель 1.5 мм².
Подключение нагрузки: от терморегулятора к нагревательному кабелю (или сервоприводу) — через защищённую линию (УЗО + автомат).
Подключение датчика: двухжильный кабель от датчика температуры пола подключается к клеммам «Sens» или «Sensor». Длина — не более 50 м.
Настройка: задайте желаемую температуру, выберите режим, установите время.
Тестирование: включите питание, проверьте включение/выключение нагрева при изменении температуры.

«Обязательно промаркируйте все провода в щите. Это сэкономит часы при ремонте или модернизации. Используйте кембрики или бирки с указанием зоны: «Ванная», «Кухня» и т.д.» — Михаил Петров, монтажник систем автоматизации

Схема подключения (типовая)

Клемма	Назначение	Подключается к
L	Фаза питания	Автомат в щите
N	Ноль	Нулевая шина
L1	Фаза на нагрузку	Нагревательный кабель / сервопривод
S+	+ датчика	Датчик температуры пола
S-	— датчика	Датчик температуры пола

Распространённые ошибки и как их избежать

Даже при правильном выборе оборудования ошибки монтажа или настройки могут свести пользу к нулю.

Неправильная установка датчика: если его поместить слишком близко к нагревательному кабелю или в холодное место, показания будут некорректными. Датчик монтируется в гофре на равном удалении от двух соседних витков кабеля, в центре помещения.
Перегрузка контактов: подключение нагрузки выше 16 А приводит к подгоранию реле. Используйте промежуточное реле или магнитный пускатель для мощных контуров.
Отсутствие защиты: линия терморегулятора должна быть защищена УЗО (30 мА) и автоматом (16 А). Без этого — риск пожара или поражения током.
Неправильная настройка гистерезиса: слишком узкий диапазон вызывает частые включения, широкий — перепады температуры. Оптимально — 0.5–1 °C.

Проверочный чек-лист перед запуском

Питание подключено правильно (фаза, ноль, земля)?
Датчик установлен в гофре и не повреждён?
Нагрузка не превышает допустимую мощность?
Все соединения затянуты и заизолированы?
Выбран правильный режим работы (пол/воздух)?

Полезно знать: После монтажа дайте системе поработать 24 часа в тестовом режиме. Проверьте, нет ли перегрева, корректно ли срабатывает отключение.

Экспертное мнение

«За последние годы мы видим переход от настенных термостатов к модульным решениям. Особенно в загородных домах. Клиенты ценят порядок в интерьере и централизованное управление. Например, в проекте в Подмосковье мы установили 7 терморегуляторов на DIN-рейку, объединённых в единую систему через KNX. Владелец управляет всем с планшета — включает полы перед приездом, выключает при отъезде. Экономия энергии — до 28% в год.» — Анна Сергеева, руководитель отдела автоматизации, SmartHome Lab

Вопросы и ответы

Можно ли установить терморегулятор на DIN-рейку самостоятельно?

Теоретически — да, если есть базовые навыки электромонтажа. Но подключение к электросети требует знаний ПУЭ и мер безопасности. Лучше доверить это специалисту.

Подойдёт ли такой терморегулятор для водяного тёплого пола?

Да, но он будет управлять не нагревом напрямую, а сервоприводом коллектора. Убедитесь, что модель поддерживает управление исполнительными механизмами.

Что делать, если терморегулятор не реагирует на датчик?

Проверьте целостность провода (можно мультиметром), правильность подключения, сопротивление датчика (обычно 10–12 кОм при 25 °C). При необходимости замените датчик.

Можно ли подключить два датчика к одному регулятору?

Только если устройство поддерживает это функционально. Обычно используется среднее значение или приоритет по полу. Уточняйте в инструкции.

Нужен ли отдельный автомат для каждого терморегулятора?

Да. Каждая линия должна быть защищена своим автоматом и УЗО. Это требование ПУЭ и условие безопасной эксплуатации.

Заключение

Терморегулятор для тёплого пола на DIN-рейку — это современный, безопасный и эргономичный способ управления обогревом. Он решает проблему множества настенных блоков, повышает надёжность системы и открывает возможности для автоматизации. Такое решение особенно выгодно при обустройстве крупных объектов или при построении «умного дома».

Выбирая терморегулятор, ориентируйтесь не только на цену, но и на долговечность, точность и совместимость с другими системами. Правильный монтаж и настройка — залог комфорта и экономии энергии на годы вперёд.

Установка на DIN-рейку обеспечивает порядок, безопасность и масштабируемость.
Цифровые модульные терморегуляторы точнее и функциональнее механических.
Обязательно используйте датчик температуры пола и защиту УЗО + автомат.
Для сложных систем выбирайте устройства с поддержкой KNX, Wi-Fi или Modbus.
Монтаж должен выполнять квалифицированный специалист с соблюдением ПУЭ.
