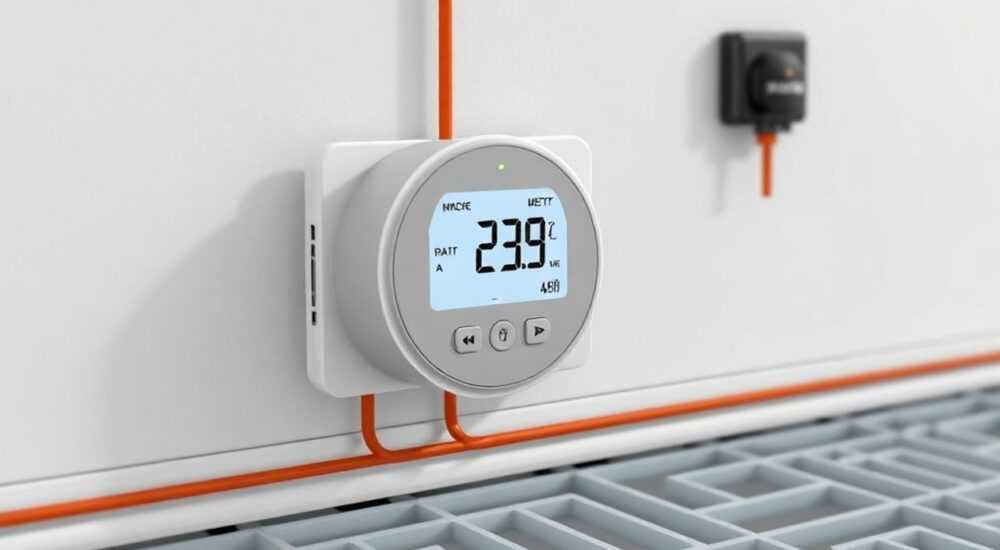

Терморегулятор для теплого пола подключение

Подключение терморегулятора для теплого пола — важнейший этап монтажа системы обогрева, от которого напрямую зависит безопасность, эффективность и долговечность всей конструкции. Правильная установка позволяет точно контролировать температуру, экономить электроэнергию и избежать перегрева покрытия. Многие ошибки при подключении допускаются на этапе планирования или при игнорировании требований производителя.

Системы «теплый пол» становятся стандартом комфорта в современных жилых и коммерческих помещениях. Однако без грамотно настроенного управления они теряют большую часть своей эффективности. Терморегулятор — это «мозг» системы, который не только включает и выключает нагрев, но и поддерживает заданную температуру, продлевая срок службы напольного покрытия и снижая энергопотребление. Его подключение требует понимания электрических схем, правил безопасности и особенностей монтажа.

Типы терморегуляторов для теплого пола

Терморегуляторы различаются по способу управления, дизайну и функциональности. Выбор модели напрямую влияет на удобство эксплуатации и возможности автоматизации.

Механические регуляторы — самый простой и доступный вариант. Они управляются поворотным колесом и не требуют питания. Такие устройства подходят для небольших помещений, где не нужна точная температурная стабилизация. Однако их минус — отсутствие программирования и высокая погрешность.

Электронные терморегуляторы оснащены цифровым дисплеем и кнопочным или сенсорным управлением. Они позволяют выставлять температуру с точностью до 0,5 °C. Многие модели поддерживают таймер включения/выключения, что особенно полезно в спальнях или ванных комнатах.

Программируемые и Wi-Fi терморегуляторы — современное решение для умного дома. Они могут работать по недельному графику, реагировать на присутствие людей и управляться через смартфон. Некоторые модели интегрируются с голосовыми помощниками (Алиса, Google Assistant).

Выбирая тип терморегулятора, учитывайте площадь помещения, тип напольного покрытия и бюджет. Для квартиры в многоэтажке подойдёт электронная модель с датчиком пола, а для коттеджа — программируемый или сетевой.

Критерии выбора

• Максимальная нагрузка: проверьте, выдержит ли регулятор мощность вашего теплого пола (обычно до 3,5 кВт).
• Наличие датчика пола: обязательный элемент для всех систем, кроме тех, где используется только воздухообмен.
• Способ монтажа: встраиваемые (в стену) и накладные (на поверхность).
• Интерфейс: русифицированное меню, подсветка экрана, защита от детей.

Основные компоненты системы и их назначение

Перед подключением важно понимать, из чего состоит система «теплый пол» и как взаимодействуют её элементы.

Нагревательный кабель или мат — основной источник тепла. Он укладывается в стяжку или под плитку. Мощность кабеля подбирается под тип помещения: 120–150 Вт/м² для основного обогрева, 80–100 Вт/м² — для дополнительного.

Датчик температры пола — термистор, измеряющий температуру в полу. Устанавливается в гофрированной трубке на глубине 3–5 см от поверхности. Гофра защищает датчик при ремонте и позволяет его заменить без вскрытия пола.

Терморегулятор — устройство, которое получает сигнал от датчика и управляет подачей питания на кабель. Подключается к электросети и кабелю обогрева через клеммы.

Автоматический выключатель и УЗО — обязательные элементы безопасности. Рекомендуется выделить отдельную линию с автоматом на 16 А и УЗО на 30 мА. Это предотвращает перегрузку и утечку тока.

Распределительная коробка — место соединения проводов. Все скрутки и зажимы должны быть выполнены аккуратно, с использованием клеммников WAGO или опрессовки.

Как работает система?

1. Датчик передает температуру пола на терморегулятор.
2. Терморегулятор сравнивает текущее значение с заданным.
3. Если температура ниже — включает питание кабеля.
4. После достижения цели — отключает нагрев.
5. Цикл повторяется автоматически.

Схемы подключения: от простой к сложной

Существует несколько стандартных схем подключения, выбор которых зависит от типа терморегулятора и конфигурации электропроводки.

Наиболее распространённая — однолинейная схема с одним датчиком и одним контуром обогрева. Она используется в 90% случаев. Фаза (L) и ноль (N) подаются на вход терморегулятора, выход — к нагревательному кабелю. Датчик подключается к специальным клеммам (обычно обозначены как S или Sensor).

Более сложные схемы применяются при наличии нескольких зон обогрева. В этом случае используются многоканальные терморегуляторы или отдельные устройства на каждый контур. Также возможна комбинированная схема: один датчик на два кабеля (при условии одинакового типа полов и близкого расположения).

Для помещений с высокой влажностью (ванная, баня) обязательно использование разделительного трансформатора или подключение через УЗО с чувствительностью 10 мА.

Особенности подключения в разных помещениях

• Ванная: повышенные требования к влагозащите, обязательное УЗО, датчик — только в гофре.
• Кухня: можно использовать комбинированный режим (пол + воздух), если есть встроенный датчик температуры воздуха.
• Балкон/лоджия: требуется утепление, иначе система будет работать неэффективно.

Пошаговая инструкция по подключению

Подключение терморегулятора — процесс, требующий внимательности и соблюдения последовательности.

Шаг 1: Подготовка

Отключите электропитание на щитке. Используйте индикаторную отвертку, чтобы убедиться в отсутствии напряжения. Подготовьте инструмент: отвертки, кусачки, мультиметр, клеммники.

Шаг 2: Установка монтажной коробки

В стене сделайте отверстие под стандартную подрозетную коробку. Примерно на высоте 80–100 см от пола. Уложите штробу для подводки кабелей: фаза, ноль, заземление (если есть), провода от датчика и от нагревательного кабеля.

Шаг 3: Подключение проводов

• Заведите провода в коробку: L, N, земля — от щитка; L1, N1 — к кабелю пола; S+ и S− — от датчика.
• Зачистите концы на 5–7 мм.
• Подключите по схеме, указанной на корпусе терморегулятора или в инструкции.

Шаг 4: Фиксация терморегулятора

Закрепите устройство в коробке с помощью распорных лапок. Убедитесь, что оно сидит ровно и плотно.

Шаг 5: Проверка и запуск

Включите питание. На дисплее должно появиться значение температуры. Установите минимальную температуру, затем постепенно увеличьте до 25 °C. Через 10–15 минут проверьте, появилось ли тепло на полу.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают критические ошибки при подключении.

Одна из самых частых — неправильное расположение датчика. Если его установить слишком близко к нагревательному кабелю, он будет показывать завышенную температуру, и пол не прогреется должным образом. Оптимальное расстояние — 50–70 см от стены и между двумя витками кабеля.

Еще одна ошибка — отсутствие гофрированной трубки. Без неё замена датчика потребует вскрытия пола. Гофра должна выходить в монтажную коробку и быть герметично закрыта с торца.

Подключение кабеля без УЗО или с неправильным номиналом (например, 100 мА вместо 30 мА) создаёт серьезную угрозу безопасности. УЗО должно срабатывать при малейшей утечке.

Игнорирование инструкции производителя — ещё одна распространённая проблема. Схемы подключения могут отличаться даже у одного бренда. Всегда сверяйтесь с документацией.

Экспертное мнение

«Сегодня многие пользователи хотят сэкономить на установке и делают всё сами. Я не против самостоятельного монтажа, но настоятельно рекомендую вызвать электрика хотя бы для проверки схемы перед запуском. Особенно если речь идет о нескольких контурах или умном доме. Один неправильно подключенный провод может вывести из строя всю систему. Также важно помнить: терморегулятор должен быть заземлен, если это предусмотрено конструкцией.»

— Елена Воробьева, инженер-проектировщик, 15 лет в сфере климатических систем

Вопросы и ответы

Заключение

Подключение терморегулятора для теплого пола — ответственный процесс, требующий знаний, аккуратности и соблюдения норм безопасности. От качества монтажа зависит не только комфорт, но и безопасность жилья. Правильно установленная система прослужит более 25 лет без поломок.

• Всегда используйте УЗО и отдельную линию питания.
• Устанавливайте датчик температуры в гофре на расстоянии от стены.
• Соблюдайте схему подключения, указанную в инструкции.
• Проверяйте работу системы поэтапно, начиная с минимальной температуры.
• Для сложных проектов — консультируйтесь с инженером.
