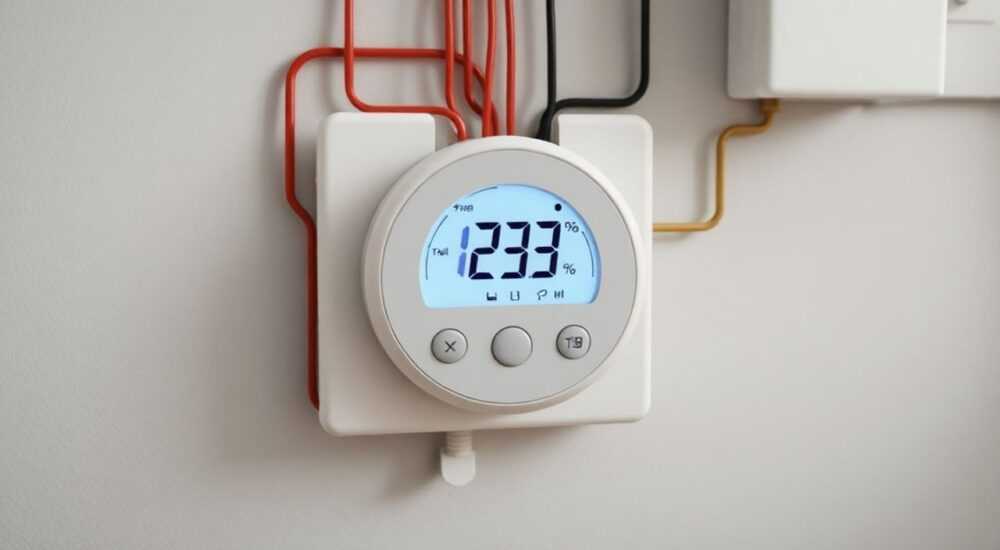

Терморегулятор для теплого пола схема подключения

Терморегулятор для теплого пола — ключевой элемент системы, отвечающий за комфортную температуру и энергоэффективность обогрева. Его правильная установка и подключение по схеме гарантируют стабильную работу, безопасность и долгий срок службы оборудования. Ошибка в монтаже может привести к перегреву, выходу из строя нагревательного кабеля или даже короткому замыканию.

Назначение и устройство терморегулятора

Терморегулятор для теплого пола — это электронное устройство, контролирующее температуру поверхности пола или воздуха в помещении. Он включает и выключает систему обогрева в зависимости от показаний датчика, поддерживая заданную температуру с точностью до 0,5–1 °C. Это не только обеспечивает комфорт, но и позволяет экономить до 30% электроэнергии по сравнению с постоянным нагревом.
Основные компоненты терморегулятора: корпус, плата управления, реле (для коммутации нагрузки), интерфейс (кнопки, экран, сенсор) и клеммы для подключения проводов. Устройство монтируется в стандартную монтажную коробку, аналогично розетке или выключателю. Внутри оно получает фазу и ноль от электрощита, подключает нагревательный кабель или мат и принимает сигнал от температурного датчика.
Работа терморегулятора основана на принципе обратной связи: датчик передает данные, контроллер сравнивает их с установленным значением и решает, нужно ли включать нагрев. Современные модели могут управляться через Wi-Fi, иметь программирование по дням недели и интеграцию с «умным домом».

Виды терморегуляторов для теплых полов

Выбор терморегулятора зависит от типа пола, условий эксплуатации и желаемого уровня автоматизации. Существует несколько классификаций: по типу управления, способу монтажа и наличию дополнительных функций.

• Механические — простые устройства с поворотным регулятором. Надежны, недороги, но неточны и не имеют таймеров.
• Электронные — с цифровым дисплеем и кнопками. Позволяют точно выставлять температуру и программировать режимы.
• Сенсорные — современные модели с сенсорной панелью, стильным дизайном и расширенными функциями.
• Wi-Fi и GSM-терморегуляторы — управляются со смартфона, поддерживают удаленный контроль и интеграцию с голосовыми помощниками.

По типу датчика различают:

• Только с датчиком пола — подходят для полов с покрытием, чувствительным к перегреву (линолеум, ламинат).
• С датчиком пола и воздуха — двойной контроль: во избежание перегрева пола и для комфорта в помещении.
• С возможностью выбора датчика — гибкие модели, где можно переключаться между датчиками.

Как выбрать по месту установки

Терморегуляторы бывают встраиваемыми и накладными. Встраиваемые монтируются в стену и выглядят аккуратнее. Накладные крепятся на поверхность — удобны при открытой проводке или невозможности штробления.

Подготовка к подключению

Перед подключением терморегулятора необходимо выполнить ряд подготовительных шагов. Это гарантирует безопасность и корректную работу системы. Прежде всего, отключите питание на электрощите и проверьте отсутствие напряжения индикаторной отверткой.
Подготовьте провода: фаза (L), ноль (N), заземление (если есть), провода от нагревательного кабеля (нагрузка) и от датчика температуры. Датчик обычно укладывается в гофрированную трубку на глубине 5–10 см от края нагревательного мата, в середине участка. Это позволяет легко его заменить при необходимости.
Проверьте сопротивление нагревательного кабеля мультиметром. Оно должно соответствовать паспортным данным (обычно 10–100 Ом в зависимости от мощности и длины). Если сопротивление близко к нулю — короткое замыкание; если бесконечность — обрыв. В обоих случаях подключение терморегулятора запрещено.

Инструменты и материалы

• Отвертки (крестовая, плоская)
• Индикаторная отвертка или мультиметр
• Кусачки, stripper для зачистки изоляции
• Наконечники НШВИ (опционально, но рекомендуется)
• Гофрированная трубка для датчика
• Монтажная коробка (подрозетник)

Убедитесь, что все провода заведены в монтажную коробку. Для датчика используйте отдельную трубку диаметром 16 мм, чтобы в будущем можно было протянуть новый провод без вскрытия стяжки.

Схема подключения терморегулятора

Стандартная схема подключения терморегулятора включает три группы проводов: питание, нагрузка и датчик. Большинство моделей используют следующую маркировку клемм:

• L — фаза питания (вход)
• N — ноль питания (вход)
• Load или Out — выход на нагревательный кабель (фаза)
• Sensor, Sen или T — подключение датчика температуры

Фаза из щитка подключается к клемме L, ноль — к N. С клеммы Load фаза идет на один из проводов нагревательного кабеля. Второй провод кабеля соединяется с нулем (N) напрямую или через терморегулятор, если модель поддерживает разрыв нуля (редко).
Датчик температуры подключается к клеммам Sen+ и Sen−. Полярность важна для цифровых датчиков. Используйте двухжильный экранированный кабель (например, марки SYV или FTP) длиной до 50 метров.

1. Отключите питание на щитке.
2. Заведите провода в монтажную коробку.
3. Зачистите концы на 6–8 мм.
4. Подключите: L — фаза питания, N — ноль питания, Load — фаза на кабель, Sensor — датчик.
5. Плотно затяните винты, проверьте надежность контактов.
6. Установите терморегулятор в коробку, закрепите.
7. Включите питание и проверьте работу.

Подключение через контактор

Если мощность теплого пола превышает 3,5 кВт, терморегулятор не должен напрямую коммутировать нагрузку. В этом случае используется магнитный пускатель (контактор):

• Терморегулятор подает команду на катушку контактора (220 В).
• Контактор замыкает силовые цепи, подавая питание на кабель.
• Это снижает нагрузку на клеммы терморегулятора и увеличивает срок службы.

Контактор устанавливается в распределительном щите. К нему подводятся отдельные кабели от щитка и к нагревательному полу.

Ошибки при монтаже и как их избежать

Несмотря на простоту схемы, ошибки при подключении встречаются часто. Они могут привести к некорректной работе, перегреву или поломке оборудования.

• Подключение без отключения питания — риск поражения током. Всегда отключайте автомат и проверяйте напряжение.
• Перепутаны клеммы L и Load — терморегулятор может не работать или выйти из строя.
• Датчик установлен в стяжку без гофры — при поломке его невозможно заменить без вскрытия пола.
• Недостаточная длина провода датчика — не хватает для вывода к терморегулятору. Минимальный запас — 0,5 м.
• Плохой контакт в клеммах — вызывает искрение и перегрев. Используйте наконечники НШВИ.

Типичные проблемы после подключения

Если терморегулятор не включается, проверьте:

• Наличие питания на клеммах L и N
• Правильность подключения датчика
• Сопротивление нагревательного кабеля
• Настройки температуры (не установлена слишком низкая)

Если пол не нагревается, но индикатор включен — возможно, обрыв в цепи нагрузки. Прозвоните цепь мультиметром.

Экспертное мнение

При выборе и подключении терморегулятора важно соблюдать баланс между функциональностью и надежностью. Простые механические модели остаются актуальными для подсобных помещений, но в жилых зонах предпочтительны программируемые электронные устройства. Они позволяют снизить расходы, включая обогрев только в нужное время.
Для ванных и детских комнат критически важна защита от влаги и перегрева. Выбирайте модели с защитой IP44 и функцией ограничения максимальной температуры пола (обычно 28–35 °C). Это исключает повреждение покрытия и создает комфорт.
Удаленное управление оправдано в домах с длительными периодами отсутствия жильцов. Например, можно включить пол за час до приезда, сэкономив энергию. Однако Wi-Fi-устройства требуют стабильного интернета и могут быть уязвимы к сбоям.
Главный принцип: терморегулятор должен соответствовать мощности и типу системы. Не экономьте на качестве — дешевые китайские модели часто имеют плохие реле и неточный датчик, что сводит на нет все преимущества теплого пола.

Вопросы и ответы

Заключение

Подключение терморегулятора для теплого пола — ответственный этап, от которого зависит эффективность, безопасность и срок службы всей системы. Соблюдение правильной схемы, выбор подходящего устройства и аккуратный монтаж позволяют избежать проблем и получить комфортный обогрев.

• Всегда отключайте питание перед работой.
• Проверяйте сопротивление кабеля и правильность укладки датчика.
• При мощности выше 3,5 кВт используйте контактор.
• Выбирайте терморегулятор с учетом типа помещения и покрытия.
• Тестируйте систему перед финишной отделкой.
