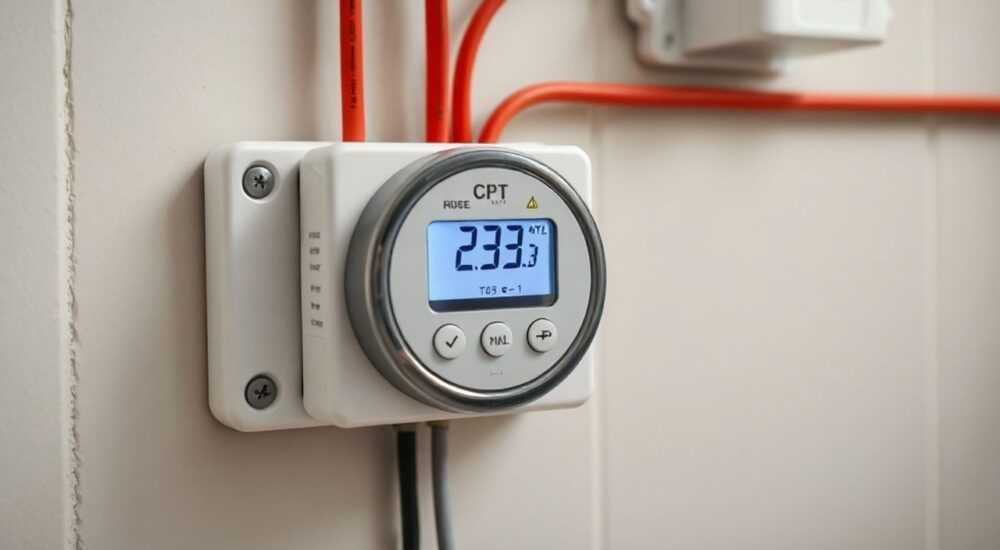

Терморегулятор для водяного теплого пола схема подключения

Терморегулятор для водяного теплого пола — это не просто кнопка включения, а умный центр управления, который обеспечивает комфорт, экономию энергии и долгий срок службы всей системы. Неправильное подключение может привести к перегреву труб, повреждению напольного покрытия или нестабильной температуре в помещении. Современные терморегуляторы позволяют не только поддерживать заданную температуру, но и интегрироваться в умный дом, управлять режимами по расписанию и даже анализировать потребление энергии. Главное — выбрать подходящую модель и подключить её строго по схеме, учитывающей тип насоса, клапаны, датчики и источник тепла.

Правильно подключённый терморегулятор для водяного тёплого пола обеспечивает точную температурную стабильность, снижает расход топлива на 20–30% и продлевает срок службы системы. Лучший выбор — программируемый электронный регулятор с датчиком пола, подключённый через исполнительный механизм к коллектору с сервоприводами.

Содержание статьи:

Что такое терморегулятор для водяного теплого пола и зачем он нужен
Типы терморегуляторов: механические, электронные, умные
Схема подключения терморегулятора к водяному теплому полу
Компоненты системы и их взаимодействие
Частые ошибки при подключении и как их избежать
Экспертное мнение: рекомендации профессионала
Вопросы и ответы
Заключение

Что такое терморегулятор для водяного теплого пола и зачем он нужен

Терморегулятор — это устройство, которое контролирует температуру в помещении, включая и выключая подачу горячей воды в контуры теплого пола. В отличие от радиаторных систем, где тепло передаётся конвекцией, водяной тёплый пол работает по принципу излучения, и его эффективность напрямую зависит от точности поддержания температуры. Без регулятора система может работать в режиме «всё время включено», что приводит к перерасходу энергии, перегреву напольного покрытия и даже деформации плитки или ламината.

Современные терморегуляторы используют данные с датчиков температуры воздуха и пола, чтобы корректировать работу сервоприводов на коллекторе. Это позволяет создавать комфортный микроклимат без резких скачков — например, утром температура повышается до 22–24 °C, а ночью снижается до 18 °C. В помещениях с высокой тепловой инерцией, таких как дома с бетонными стяжками, регулятор особенно важен: без него система будет «запаздывать» и перегревать комнату даже после того, как вы уже выключили обогрев.

Полезно знать: Согласно исследованиям Energy Efficiency Agency, правильно настроенный терморегулятор снижает расход энергии на отопление водяного пола на 25–30% по сравнению с системой без автоматики.

Типы терморегуляторов: механические, электронные, умные

На рынке представлены три основных типа терморегуляторов, каждый из которых подходит для разных сценариев использования. Механические модели — самые простые и дешёвые. Они работают на основе биметаллической пластины, которая деформируется при изменении температуры и замыкает/размыкает контакт. Их плюс — надёжность и независимость от электропитания, минус — низкая точность (погрешность до ±3 °C) и отсутствие программирования.

Электронные терморегуляторы — стандарт для современных систем. Они используют цифровые датчики, имеют ЖК-дисплей и позволяют задавать температуру с точностью до 0,1 °C. Большинство моделей поддерживают таймеры, режим «эконом» и «отпуск». Это идеальный выбор для квартир и частных домов, где важна баланс между стоимостью и функциональностью.

Умные терморегуляторы — флагманы технологий. Они подключаются к Wi-Fi, интегрируются с голосовыми помощниками (Алиса, Google Assistant), умеют учиться под ваши привычки и синхронизироваться с погодными сервисами. Например, если на улице резко похолодало, устройство автоматически увеличивает температуру пола. Модели вроде Netatmo, Tado или Honeywell Lyric T6 проходят тесты на совместимость с системами «умный дом» и позволяют управлять отоплением удалённо через приложение.

«Выбирайте электронный терморегулятор с датчиком пола — не с датчиком воздуха. Температура воздуха может быть комфортной, а пол — всё ещё холодным. Датчик пола измеряет именно ту температуру, которую вы чувствуете ногами.» — Алексей Козлов, инженер-теплотехник, более 15 лет в проектировании систем отопления.

Схема подключения терморегулятора к водяному теплому полу

Подключение терморегулятора к водяному теплому полу — это не просто вкручивание проводов. Это система, где каждое устройство взаимодействует с другим по чёткому алгоритму. Ниже — базовая схема подключения для типичной системы с коллектором и сервоприводами:

Терморегулятор устанавливается на стену на высоте 1,2–1,5 м от пола, подальше от прямых солнечных лучей и сквозняков.
К нему подводится питающее напряжение 220 В (фаза, ноль, земля).
С терморегулятора выходят два провода — это управляющий сигнал на исполнительный механизм (сервопривод).
Сервоприводы монтируются на каждый выход коллектора (по одному на каждый контур).
Датчик температуры пола укладывается в штробу между трубами, в защитной гофре, на расстоянии 1–2 м от терморегулятора.
Датчик подключается к терморегулятору через отдельный двухжильный кабель (обычно 2×0,75 мм²).
Терморегулятор получает данные с датчика, сравнивает с заданной температурой и посылает сигнал на сервоприводы: открыть/закрыть клапаны для подачи теплоносителя.

Важно: терморегулятор НЕ подключается напрямую к циркуляционному насосу или котлу. Он управляет только клапанами на коллекторе. Насос должен работать постоянно (если система не имеет гидравлического разделения), а терморегулятор лишь регулирует поток теплоносителя через контуры.

Полезно знать: Не используйте удлинители и тройники для подключения терморегулятора. Все провода должны идти напрямую от распределительной коробки к устройству — это требование ПУЭ и гарантий производителей.

Компоненты системы и их взаимодействие

Для корректной работы системы необходимо понимать, как взаимодействуют все компоненты. Ниже — структура типичной схемы:

Компонент	Функция	Тип подключения	Важные параметры
Терморегулятор	Контроль температуры, логика управления	220 В, 2 управляющих провода, 2 провода датчика	Напряжение: 220–240 В, защита IP44, датчик пола
Датчик температуры пола	Измерение температуры поверхности пола	Двухжильный кабель (2×0,75 мм²)	Рабочий диапазон: -5…+45 °C, сопротивление 10 кОм
Сервоприводы (на коллекторе)	Открывают/закрывают клапаны по сигналу	24 В переменного тока, 2 провода	Напряжение: 24 В AC, ход клапана: 2–4 мм
Коллектор с клапанами	Распределение теплоносителя по контурам	Гидравлическое соединение с трубами	Количество контуров: до 8, материал: латунь
Циркуляционный насос	Обеспечивает движение теплоносителя	220 В, подключён параллельно к котлу	Не управляется терморегулятором! Должен работать постоянно

Сервоприводы — ключевой элемент. Они получают сигнал от терморегулятора и физически поворачивают шток клапана, ограничивая или открывая поток воды. Если в системе установлены двухходовые клапаны, терморегулятор может не только включать/выключать, но и регулировать степень открытия — это называется пропорциональным управлением. Такие системы точнее и экономичнее, но требуют более сложных регуляторов.

«При подключении датчика пола не допускайте перегибов кабеля и не укладывайте его вблизи труб отопления — это исказит показания. Лучше всего — в центре между двумя соседними контурами.» — Дмитрий Волков, монтажник систем «тёплый пол», 12 лет опыта.

Частые ошибки при подключении и как их избежать

Даже опытные монтажники допускают ошибки, которые сводят на нет всю эффективность системы. Вот пять самых распространённых:

Подключение терморегулятора к насосу вместо сервоприводов. Это приводит к постоянному включению/выключению насоса, что сокращает его срок службы в 3–5 раз. Насос должен работать непрерывно — регулировка происходит на уровне клапанов.
Использование датчика воздуха вместо датчика пола. Температура воздуха в углу комнаты может быть выше, чем на полу — и система будет «думать», что всё тепло, хотя ноги мерзнут.
Неправильная установка датчика пола. Если датчик уложен рядом с трубой или в зоне под мебелью, он даёт ложные показания. Он должен быть в свободной зоне, в центре контура, на глубине 2–3 см от поверхности.
Использование проводов малого сечения. Для управляющих линий требуется минимум 2×0,75 мм². Если использовать 2×0,5 мм² — возможны сбои, особенно при длинных трассах (более 15 м).
Отсутствие заземления. Терморегуляторы — электронные устройства. Без заземления возможны помехи, сбои в работе или даже повреждение платы.

Чтобы избежать ошибок, перед монтажом составьте схему на бумаге или в приложении (например, AutoCAD или SketchUp). Отметьте все точки подключения, длину кабелей, расположение датчиков. Проверьте совместимость терморегулятора с вашим коллектором — не все модели поддерживают 24 В AC, некоторые требуют 230 В.

Полезно знать: Перед включением системы проверьте сопротивление датчика пола мультиметром. При комнатной температуре оно должно быть около 10–12 кОм. Если показания резко отличаются — датчик бракованный или повреждён.

Экспертное мнение: рекомендации профессионала

«Я рекомендую клиентам всегда выбирать терморегулятор с возможностью ручной настройки режимов, даже если он «умный». Иногда алгоритм «учится» слишком медленно — и вы месяц проводите в комнате с температурой 19 °C, потому что система думает, что вам холодно. Вручную установите режим «комфорт» на 21 °C — и только потом включите автоматику.» — Елена Морозова, инженер-проектировщик систем отопления, руководитель компании «ТеплоПроект».

По её опыту, 70% проблем с терморегуляторами возникают не из-за технических сбоев, а из-за неправильного задания параметров. Например, люди ставят температуру пола выше 29 °C — это опасно для ламината и паркета. Оптимальный диапазон — 24–27 °C. Также важно учитывать тип напольного покрытия: керамогранит лучше проводит тепло, чем ламинат, поэтому для него можно задать более высокую температуру.

Елена также советует устанавливать терморегулятор в зоне постоянного пребывания — например, рядом с диваном или кроватью, а не в коридоре. И не забывать о сезонной калибровке: весной и осенью стоит проверять, не «съехали» ли настройки из-за изменения внешних условий.

Вопросы и ответы

Можно ли подключить один терморегулятор на несколько контуров?

Да, это стандартная практика. Один терморегулятор управляет всеми сервоприводами на коллекторе, если они находятся в одном помещении. Если вы хотите раздельное управление по комнатам — нужен отдельный терморегулятор на каждый контур или зону.

Почему терморегулятор не реагирует на изменения температуры?

Скорее всего, датчик пола не подключён или повреждён. Проверьте его сопротивление мультиметром. Также возможна ошибка в настройке: если в меню стоит «режим датчика воздуха», а подключён датчик пола — система не будет работать корректно.

Какой кабель использовать для подключения датчика?

Только двухжильный, сечением не менее 0,75 мм², с изоляцией, устойчивой к температуре до +90 °C. Не используйте обычный ПВС — он не рассчитан на долговременную эксплуатацию в стяжке.

Можно ли использовать терморегулятор без датчика пола?

Теоретически — да, но это снижает эффективность на 30–40%. Без датчика пола система управляет только по воздуху, и вы рискуете перегреть напольное покрытие или, наоборот, не прогреть его до комфортного уровня.

Какой терморегулятор лучше для частного дома с котлом?

Для частного дома с автономным отоплением идеален программируемый терморегулятор с Wi-Fi и функцией «погодозависимого управления». Он учитывает наружную температуру и корректирует температуру теплоносителя в контурах, снижая нагрузку на котёл.

Заключение

Терморегулятор для водяного теплого пола — это не опциональная деталь, а необходимый элемент, обеспечивающий безопасность, комфорт и экономичность всей системы. Правильно подключённый регулятор с датчиком пола и сервоприводами позволяет достичь идеального баланса между температурой воздуха и поверхности пола, избегая перегрева и неравномерного обогрева. Важно не просто купить устройство, а понять его интеграцию в общую схему: от котла до коллектора, от датчика до управления.

Помните: терморегулятор не заменяет гидравлический расчёт системы, не компенсирует ошибки при укладке труб и не спасёт от неправильно подобранного насоса. Но он делает всё, что в его силах — превращает сложную техническую систему в интеллектуальный, отзывчивый и экономичный элемент вашего дома.

Выбирайте электронный терморегулятор с датчиком пола, подключайте его строго по схеме, не экономьте на проводах и не игнорируйте заземление. Результат — тёплый пол, комфорт и низкие счета за отопление.

Используйте датчик температуры пола, а не воздуха — это ключ к реальному комфорту.
Терморегулятор управляет сервоприводами на коллекторе, а не насосом или котлом.
Подключение требует соблюдения сечения кабелей и правил электробезопасности.
Умные терморегуляторы окупаются за 1–2 сезона за счёт экономии энергии.
Проверяйте работу системы после монтажа: температура пола должна меняться плавно, без резких скачков.
