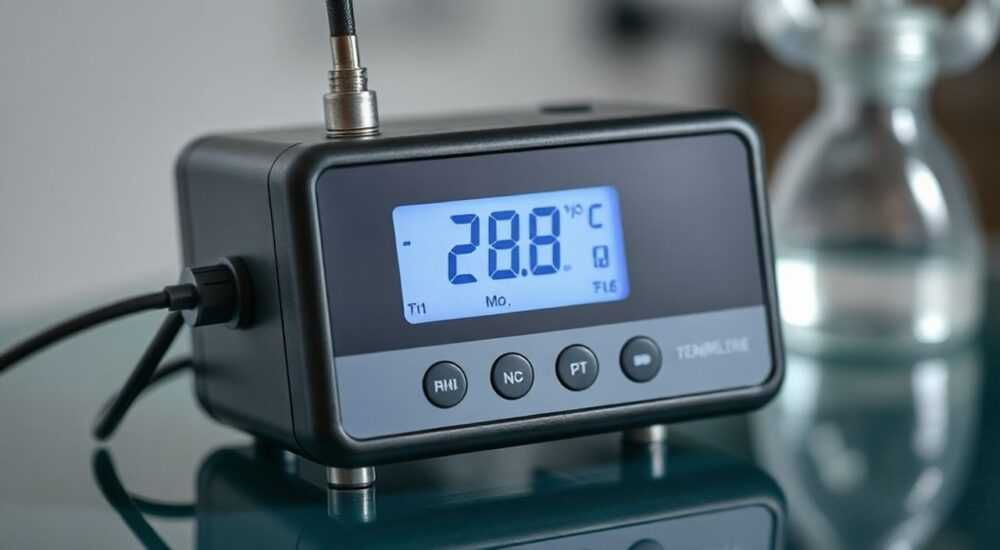

Терморегулятор для жидкости

Терморегулятор для жидкости — это устройство, предназначенное для автоматического поддержания заданной температуры в системах, где циркулирует жидкая среда: отопление, охлаждение, промышленные процессы и системы жизнеобеспечения. Он реагирует на изменения температуры с помощью датчика и управляет исполнительными механизмами — клапанами, насосами или нагревательными элементами, обеспечивая стабильность режима. Современные терморегуляторы сочетают высокую точность, надежность и возможность интеграции в умные системы управления.

В условиях растущих требований к энергоэффективности и комфорту, автоматизация тепловых процессов становится не просто удобством, а необходимостью. Одним из ключевых элементов таких систем является терморегулятор для жидкости — «мозг» контура, который определяет, когда включать или выключать нагрев, как долго поддерживать определённый уровень температуры и при каких условиях система должна перейти в аварийный режим. Его правильный выбор и установка напрямую влияют на долговечность оборудования, экономию энергоресурсов и безопасность эксплуатации.

Что такое терморегулятор для жидкости

Терморегулятор для жидкости — это автоматическое устройство, предназначенное для контроля и поддержания заданной температуры теплоносителя в замкнутом контуре. Оно может работать как в системах обогрева (водяное отопление, тёплые полы), так и в системах охлаждения (промышленные чиллеры, холодильные установки). Устройство состоит из датчика температуры, блока управления и выходного сигнала, управляющего исполнительным механизмом.
Основная задача терморегулятора — минимизировать колебания температуры вокруг установленного значения. Это достигается за счёт непрерывного мониторинга и своевременного воздействия на систему. Например, если температура воды в бойлере падает ниже 60 °C, терморегулятор подаёт сигнал на включение ТЭНа. При достижении 65 °C он отключает нагрев. Такой цикл предотвращает перегрев и снижает энергопотребление.
Современные терморегуляторы могут быть встроенными (например, в электрокотлы) или внешними, устанавливаемыми на трубопроводе. Внешние модели чаще всего используются в сложных системах, где требуется точное управление несколькими контурами одновременно. Они позволяют гибко настраивать параметры и интегрироваться с другими системами автоматизации.

Принцип работы и устройство

Работа терморегулятора основана на обратной связи между текущей температурой жидкости и заданным значением. Датчик, контактирующий с теплоносителем, передаёт данные в блок управления, который сравнивает их с уставкой. Если возникает отклонение, формируется управляющий сигнал, воздействующий на исполнительное устройство.
Типичная схема включает следующие компоненты:

• Датчик температуры — чаще всего это термистор или термопара, помещённый в защитную гильзу.
• Контроллер — электронный блок, обрабатывающий сигнал и принимающий решение.
• Выходной модуль — реле, симистор или аналоговый выход, управляющий нагрузкой.
• Интерфейс — кнопки, экран, Wi-Fi или Modbus для настройки и мониторинга.

Процесс регулирования можно представить как цикл: измерение → сравнение → принятие решения → действие → повтор. Частота этого цикла зависит от модели и может составлять от нескольких раз в секунду до одного раза в минуту. Быстрые циклы обеспечивают более плавное регулирование, но увеличивают износ механических реле.

Типы датчиков температуры

От типа датчика зависит точность и долговечность устройства.

1. Термисторы (NTC/PTC) — недорогие, чувствительные элементы, широко используемые в бытовых системах. Их сопротивление изменяется с температурой.
2. Термопары — подходят для высоких температур (до 1300 °C), применяются в промышленности. Требуют дополнительной калибровки.
3. RTD (резистивные датчики) — платиновые датчики (например, Pt100), обеспечивают высокую точность и стабильность, но дороже.

Виды терморегуляторов по типу регулирования

По принципу управления различают три основных типа терморегуляторов:

• Двухпозиционные (ON/OFF) — простейший тип. Устройство включает нагрев при понижении температуры ниже уставки и выключает при её превышении. Пример — обычный комнатный термостат.
• Пропорциональные (P-регуляторы) — подают управляющий сигнал пропорционально отклонению. Чем больше разница, тем сильнее воздействие. Снижают колебания, но могут не достигать точной уставки.
• ПИД-регуляторы (PID) — используют три компонента: пропорциональный, интегральный и дифференциальный. Обеспечивают максимальную точность и стабильность, особенно в сложных системах.

Аналоговые и цифровые модели

Аналоговые терморегуляторы используют механические или электронные схемы без микропроцессора. Они дешевле, но менее гибкие. Цифровые модели оснащены микроконтроллером, ЖК-экраном и возможностью программирования графиков, что делает их предпочтительными для современных систем.

Области применения

Терморегуляторы для жидкости находят применение в самых разных сферах:

• Жилищное хозяйство — управление тёплыми полами, бойлерами, системами ГВС. Обеспечивают комфорт и экономию.
• Промышленность — контроль температуры в реакторах, сушильных камерах, масляных контурах станков.
• Холодильные установки — поддержание температуры рассола или хладагента в чиллерах и конденсаторах.
• Сельское хозяйство — обогрев теплиц, инкубаторов, животноводческих помещений с водяным отоплением.
• Медицинские и лабораторные системы — термостатирование проб, анализаторов, инкубаторов.

В системах центрального отопления терморегуляторы устанавливаются на распределительных коллекторах, позволяя зонировать обогрев. Например, в квартире можно поддерживать +24 °C в детской и +18 °C в коридоре. Это не только повышает комфорт, но и снижает расход тепла на 15–25%.

Интеграция с умными системами

Современные терморегуляторы поддерживают протоколы связи: Modbus RTU, BACnet, Wi-Fi, Zigbee. Это позволяет включать их в «умный дом» или промышленные сети SCADA. Представьте: вы уезжаете из дома, и приложение само переводит все контуры в экономичный режим, а перед возвращением запускает прогрев.

Как выбрать подходящий терморегулятор

Выбор зависит от нескольких факторов. Вот ключевые критерии:

• Диапазон измеряемых температур — от −50 °C до +200 °C и выше. Убедитесь, что датчик покрывает ваши условия.
• Точность измерения — для быта достаточно ±1 °C, для промышленности — ±0,1 °C.
• Тип нагрузки — релейный выход (до 5 А), симистор (для частого переключения), аналоговый (0–10 В, 4–20 мА).
• Степень защиты (IP) — для влажных помещений нужен минимум IP65.
• Монтаж — щитовой, DIN-рейка, настенный, в корпусе датчика.

Также важно учитывать совместимость с исполнительным устройством. Например, трёхходовой клапан может управляться как напрямую от терморегулятора, так и через сервопривод. Убедитесь, что выходной сигнал соответствует входу привода.

Чек-лист выбора

1. Определите минимальную и максимальную температуру теплоносителя.
2. Выберите тип регулирования (ON/OFF, P, PID).
3. Определите способ монтажа и степень защиты.
4. Проверьте совместимость с исполнительным механизмом.
5. Решите, нужна ли связь (Wi-Fi, Modbus) и программирование.

Установка и настройка

Правильная установка — залог надёжной работы. Датчик должен быть погружён в жидкость на достаточную глубину, чтобы избежать влияния окружающей среды. Не устанавливайте его в местах застоя, рядом с источниками тепла или в вертикальных участках трубопровода.
Шаги по монтажу:

1. Отключите систему и слейте часть теплоносителя при необходимости.
2. Установите гильзу датчика в предусмотренное место (обычно — в разрыв трубы).
3. Плотно вставьте датчик в гильзу, используя термопасту для лучшего контакта.
4. Подключите провода к клеммам согласно схеме (обычно указана в инструкции).
5. Запустите систему и проверьте показания.

Настройка включает установку уставки, гистерезиса (для ON/OFF) или коэффициентов ПИД. Многие современные модели имеют функцию автотюнинга — устройство само определяет оптимальные параметры при первом запуске.

Распространённые ошибки и как их избежать

Даже качественное оборудование может работать некорректно из-за типичных ошибок:

• Неправильное расположение датчика — например, на участке с воздушной пробкой. Решение: монтировать в нижней части горизонтального трубопровода.
• Отсутствие термопасты — увеличивает погрешность измерения. Всегда используйте теплопроводную пасту.
• Несоответствие мощности нагрузки — подключение мощного ТЭНа к слабому реле приведёт к его выходу из строя. Используйте промежуточное реле или твердотельный ключ.
• Игнорирование гистерезиса — слишком малый зазор вызывает частое включение/выключение. Для бытовых систем оптимально 1–2 °C.

Пример кейса

На одном из предприятий терморегулятор бойлера часто выходил из строя. Причиной оказалось то, что реле напрямую управляло ТЭНом мощностью 6 кВт, хотя максимальный ток контактов был 3 А. После установки магнитного пускателя проблема исчезла.

Экспертное мнение

При выборе терморегулятора ориентируйтесь не только на цену, но и на долгосрочную надёжность. Лучше один раз потратиться на качественную модель, чем постоянно ремонтировать дешёвую. Обращайте внимание на наличие сертификатов (ГОСТ, CE), репутацию производителя и поддержку технической документации.
Автоматизация — это не просто удобство, а инструмент управления рисками. Корректно работающий терморегулятор предотвращает перегрев, замерзание труб, перерасход энергии и простои оборудования. В промышленности экономия от внедрения ПИД-регуляторов может окупить затраты за 3–6 месяцев.
Помните: терморегулятор — это часть системы. Он должен быть согласован с насосами, клапанами, датчиками давления и другими элементами. При проектировании сложных контуров лучше привлечь специалиста по автоматизации.

Вопросы и ответы

Заключение

Терморегулятор для жидкости — это не просто аксессуар, а ключевой элемент эффективной и безопасной системы теплоснабжения. От его работы зависит комфорт, энергозатраты и срок службы оборудования. Правильно выбранный и установленный регулятор обеспечивает стабильную температуру, предотвращает аварии и позволяет реализовать сложные сценарии управления.
С развитием технологий терморегуляторы становятся всё умнее: они учатся, адаптируются, взаимодействуют с облачными сервисами и даже предсказывают неисправности. Инвестиции в качественное устройство окупаются уже в первый отопительный сезон.

• Определите тип регулирования (ON/OFF, P, PID) в зависимости от задачи.
• Убедитесь в корректном монтаже датчика и совместимости с нагрузкой.
• Предпочитайте модели с цифровым интерфейсом и возможностью связи.
• Регулярно проверяйте работу системы и при необходимости проводите калибровку.
• Интегрируйте терморегулятор в общую систему автоматизации для максимальной эффективности.
