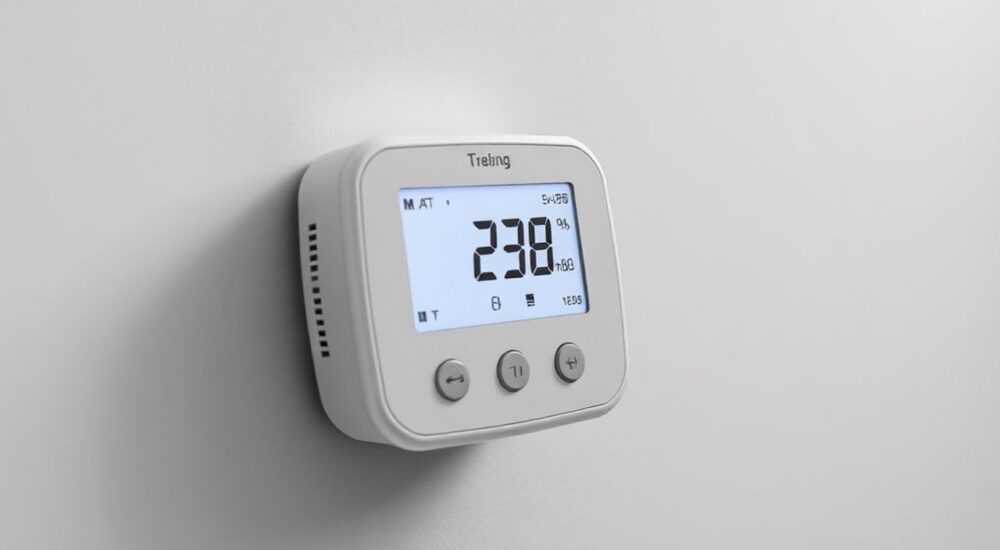

Терморегулятор ekf для теплого пола инструкция

Терморегулятор EKF для теплого пола — это надежное и доступное решение для автоматизации обогрева жилых и коммерческих помещений. Устройство позволяет поддерживать комфортную температуру, экономить электроэнергию и продлевать срок службы нагревательного кабеля или матов. Правильная установка, настройка и эксплуатация терморегулятора напрямую влияют на эффективность системы.

Особенности терморегуляторов EKF: почему выбирают этот бренд

EKF — российский производитель электротехнической продукции, который зарекомендовал себя как поставщик надёжных, безопасных и доступных решений для дома и промышленности. В линейке компании представлены механические и цифровые терморегуляторы для систем тёплого пола, отличающиеся простотой установки, высокой точностью измерения и долгим сроком службы.
Продукция EKF соответствует международным стандартам безопасности (ГОСТ, ТР ТС, CE) и проходит строгий контроль качества. Это особенно важно при работе с электрическими системами обогрева, где малейший брак может привести к перегреву, короткому замыканию или пожару.
Благодаря широкой дистрибуции, купить терморегулятор EKF можно в любом крупном строительном магазине или онлайн. При этом сервисная поддержка и наличие инструкций на русском языке делают продукт удобным для пользователей без специального образования.

Виды терморегуляторов EKF для теплого пола

Компания EKF предлагает два основных типа терморегуляторов: механические и электронные (цифровые). Выбор зависит от бюджета, требований к комфорту и наличия возможности программирования.
Механические модели — самые простые и недорогие. Управление осуществляется поворотным колесом, а температура выставляется приблизительно. Такие устройства не имеют дисплея и программирования, но отлично подходят для гостевых комнат, кладовых или сезонного использования.
Цифровые терморегуляторы оснащены ЖК-дисплеем, позволяют точно задавать температуру (обычно с шагом 0,5 °C), а также программировать режимы работы. Например, снижать нагрев ночью или в рабочее время. Это помогает сэкономить до 30% электроэнергии.

• Механические: EKF RTM-M1, RTM-M2 — простота, надёжность, цена от 800 руб.
• Цифровые: EKF RTD-01, RTD-02 — точность, таймер, Wi-Fi версии (в новых моделях).

Новые разработки включают модели с сенсорным управлением и возможностью удалённого контроля через приложение. Однако такие решения пока относятся к премиум-сегменту и стоят заметно дороже базовых версий.

Как выбрать подходящую модель?

При выборе терморегулятора нужно учитывать несколько факторов:

1. Тип пола: для плитки чаще используют высокую температуру (26–28 °C), для паркета — не более 24 °C.
2. Наличие датчика воздуха: некоторые модели могут ориентироваться и на температуру в помещении.
3. Способ монтажа: скрытый (встраиваемый) или накладной.
4. Дизайн: цвет и форма должны сочетаться с интерьером.

Пошаговая инструкция по установке терморегулятора EKF

Установка терморегулятора — ответственный процесс, требующий соблюдения правил электробезопасности. Даже если вы делаете всё впервые, следуя чёткому алгоритму, можно избежать ошибок.
Перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения с помощью тестера. Работы выполняются при снятом напряжении — это не просто правило, а условие вашей безопасности.
Подготовьте инструмент: отвёртку, кросс-нож, уровень, перфоратор (если нужна штроба), монтажную коробку (для скрытого монтажа) и кабель-канал (при необходимости).

Шаг 1: Подготовка места установки

Выберите место для монтажа — обычно это стена рядом с розеткой, на высоте 90–100 см от пола. Избегайте участков возле окон, дверей, радиаторов — там температура может искажаться.
Если монтаж скрытый, просверлите отверстие под монтажную коробку (коробку подрозетник) и сделайте штробу до места укладки датчика температуры пола.

Шаг 2: Укладка датчика температуры

Датчик температуры пола — это капиллярная трубка с сенсором на конце. Его устанавливают в полу, между нагревательными элементами, на расстоянии 50–70 см от стены.
Важно: датчик нельзя устанавливать на изгиб, перегибать или повреждать. Лучше поместить его в гофрированную трубку — это позволит легко заменить в будущем без вскрытия стяжки.

Шаг 3: Подключение проводов

Выходы датчика и силовых проводов выводятся в монтажную коробку. Зачистите концы на 8–10 мм. Подключение должно быть плотным — используйте отвёртку с контролем усилия.
Не допускайте контакта оголённых проводников. После затяжки проверьте, что провода не болтаются и не создают натяжения на клеммах.

Схемы подключения терморегулятора EKF

Правильная схема подключения — залог стабильной и безопасной работы всей системы. У терморегуляторов EKF стандартная маркировка клемм, которая указана в инструкции и на корпусе.
Основные клеммы:

• L — фаза питания (220 В);
• N — ноль;
• Ф — фаза на нагревательный кабель;
• NTC — датчик температуры пола.

Подключение выполняется в следующем порядке:

1. Подведите фазу (L) и ноль (N) от электрощита к соответствующим клеммам.
2. Подключите нагревательный кабель к клемме «Ф» (фаза нагрузки).
3. Подсоедините провода датчика к клеммам NTC (обычно синий и белый).
4. Проверьте надёжность всех соединений.

Для защиты системы обязательно используйте УЗО (устройство защитного отключения) с током утечки 30 мА. Это предотвратит поражение током при повреждении кабеля.

Что делать, если нет нулевого провода?

В некоторых старых домах в подрозетнике может отсутствовать нулевой провод. В этом случае используется схема подключения без нуля — фаза подаётся на L, а ноль берётся с выхода нагревательного кабеля.
Однако такая схема не рекомендуется для постоянного использования. Лучше провести отдельный кабель от щитка — это безопаснее и соответствует нормам ПУЭ.

Настройка и программирование терморегулятора

После подключения устройство готово к настройке. Для механических моделей достаточно повернуть ручку до нужной отметки. Цифровые терморегуляторы требуют первоначальной калибровки.
Включите питание и дождитесь появления данных на экране. Если датчик подключён правильно, на дисплее отобразится текущая температура пола.
Для программирования используйте кнопки «+», «–», «MODE». На примере модели RTD-01:

1. Нажмите «MODE» — выберите режим «Программа».
2. Установите время и температуру для каждого периода (утро, день, вечер, ночь).
3. Сохраните настройки.

Можно задать до 4 программ в день, например:

• Утро: 7:00–9:00 — 26 °C;
• День: 9:00–18:00 — 20 °C;
• Вечер: 18:00–23:00 — 26 °C;
• Ночь: 23:00–7:00 — 22 °C.

Функция защиты от замерзания

Многие модели поддерживают режим «ANTI-FROST» — минимальный нагрев (5–7 °C), чтобы не допустить промерзания полов при длительном отсутствии. Это полезно для дачи или квартиры, где хозяева уезжают надолго.

Распространённые ошибки при монтаже и эксплуатации

Даже опытные монтажники допускают ошибки, которые снижают эффективность системы. Ниже — самые частые проблемы и способы их устранения.

Ошибка 1: Неправильное расположение датчика

Если датчик установлен слишком близко к стене или под плитку у двери, он будет показывать заниженную температуру. В результате пол будет перегреваться в центре комнаты.
Решение: укладывайте датчик строго посередине между двумя витками кабеля, на равном удалении от стен.

Ошибка 2: Отсутствие УЗО

Подключение без устройства защитного отключения — грубое нарушение техники безопасности. При повреждении изоляции есть риск поражения током.
Решение: установите УЗО на группу тёплого пола. Оптимально — двухполюсное УЗО 25 А, 30 мА.

Ошибка 3: Перегрузка терморегулятора

Подключение кабеля мощностью более 3,5 кВт приводит к перегреву контактов и выходу терморегулятора из строя.
Решение: если мощность кабеля выше — используйте магнитный пускатель (контактор). Терморегулятор будет управлять катушкой пускателя, а тот — нагрузкой.

Ошибка 4: Игнорирование времени выдержки стяжки

Включение тёплого пола сразу после заливки стяжки может привести к растрескиванию и повреждению кабеля.
Решение: выждите 28 дней перед первым включением. Первые 7 дней прогревайте пол на 15 °C, затем постепенно увеличивайте.

Экспертное мнение

По словам эксперта, наиболее востребованы сейчас цифровые модели с программированием. Они идеально вписываются в «умный дом» и позволяют интегрировать тёплый пол в единую систему управления.
«Клиенты отмечают, что после установки программируемого терморегулятора счета за свет снизились на 20–30%. А комфорт — вырос. Особенно это чувствуется зимой, когда пол уже тёплый к моменту пробуждения.»

Вопросы и ответы

Заключение

Терморегулятор EKF — это практичное и безопасное решение для управления системой тёплого пола. Благодаря простоте установки, понятному интерфейсу и надёжной сборке, он подходит как для новичков, так и для профессионалов.
Правильный монтаж, соблюдение схемы подключения и аккуратная настройка позволяют добиться максимального комфорта и экономии. Не забывайте о важности УЗО, правильного размещения датчика и постепенного запуска системы после заливки стяжки.

• Всегда отключайте питание перед началом работ.
• Используйте гофрированную трубку для датчика — это обеспечит возможность замены.
• Подключайте терморегулятор только через УЗО.
• Выбирайте цифровую модель, если планируете ежедневное использование.
• Проверяйте работу системы перед окончательной фиксацией корпуса.
