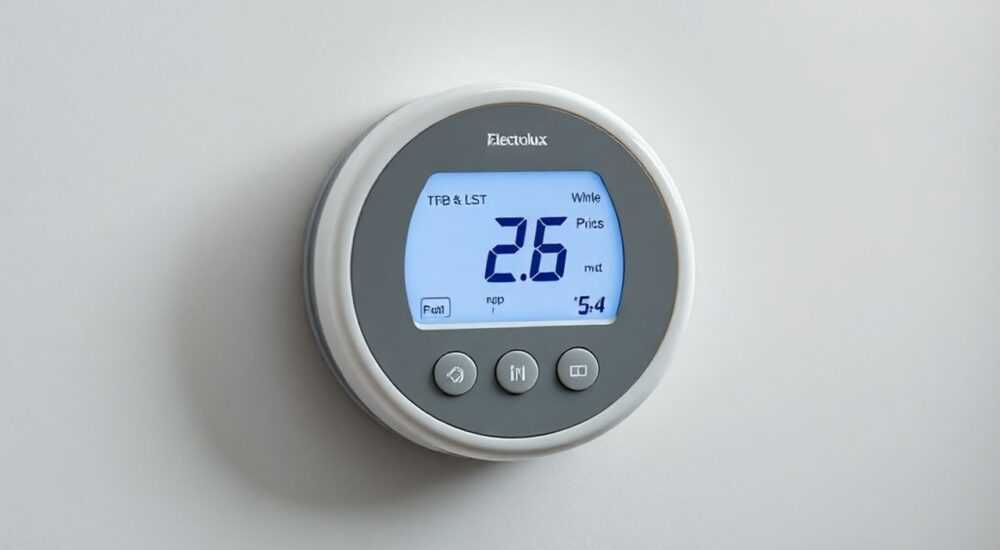

Терморегулятор electrolux etb 16

Терморегулятор Electrolux ETB 16 — это современное электронное устройство для точного контроля температры в системах обогрева, преимущественно используемое в комплекте с электрическими тёплыми полами. Оно сочетает в себе простоту монтажа, высокую надёжность и энергоэффективность, обеспечивая комфортный микроклимат в жилых и коммерческих помещениях. Устройство поддерживает как ручное управление, так и программирование по расписанию, что позволяет оптимизировать потребление электроэнергии.

Обзор терморегулятора Electrolux ETB 16: назначение и ключевые особенности

Electrolux ETB 16 — это программируемый цифровой термостат, разработанный для управления системами электрического подогрева пола. Он предназначен для установки в стандартную монтажную коробку (подрозетник) и легко заменяет обычную розетку или выключатель. Основная задача устройства — поддерживать заданную температуру в помещении, включая и отключая нагревательный элемент (тёплый пол) в зависимости от показаний датчика температуры.
Устройство оснащено жидкокристаллическим дисплеем с подсветкой, который отображает текущую температуру, установленный режим, время и статус работы. Корпус выполнен из прочного белого пластика, соответствующего стандартам пожарной безопасности. Конструкция предусматривает защиту от перегрузки, перегрева и короткого замыкания, что делает эксплуатацию безопасной даже в условиях повышенной влажности.
Одним из главных преимуществ ETB 16 является возможность программирования по семидневному циклу. Это позволяет задавать разные температурные режимы на будние и выходные дни, а также активировать экономичный режим ночью или во время отсутствия жильцов. Например, можно запрограммировать снижение температуры до +15 °C в рабочее время и её повышение до +23 °C к вечеру.

Комплектация и технические характеристики

При покупке терморегулятора важно проверить комплект поставки. Стандартный набор включает:

• сам терморегулятор в корпусе;
• встроенный датчик температуры пола (в некоторых версиях — внешний);
• монтажную рамку и заглушку;
• инструкцию по установке и эксплуатации на русском языке.

Основные технические параметры:

Как работает терморегулятор ETB 16: принцип действия и режимы управления

Принцип работы терморегулятора основан на обратной связи между температурным датчиком и исполнительным механизмом — реле. Датчик, установленный в полу, непрерывно передаёт данные о текущей температуре. Если она ниже заданного значения, реле замыкается, и питание подаётся на нагревательный кабель. Как только температура достигает нужного уровня, реле размыкается, и подогрев отключается.
Терморегулятор поддерживает несколько режимов управления:

• Ручной режим — пользователь вручную устанавливает желаемую температуру, которая будет поддерживаться постоянно.
• Автоматический (программируемый) режим — используется расписание из шести временных интервалов в сутки (по три на утро и вечер).
• Экономичный режим (Anti-Freeze) — поддерживает минимальную температуру (обычно +5 °C), предотвращая промерзание полов при длительном отсутствии людей.

Программирование позволяет гибко адаптировать работу системы под образ жизни жильцов. Например, в будние дни можно задать:

1. 6:00–8:00 — +22 °C (утренний подъём);
2. 8:00–18:00 — +15 °C (экономия);
3. 18:00–23:00 — +23 °C (вечерний комфорт);
4. 23:00–6:00 — +18 °C (ночной режим).

Выбор типа датчика: пола или воздуха?

ETB 16 может работать с датчиком температуры пола, воздуха или обоими одновременно (в зависимости от модификации). Однако основной режим — контроль температуры именно пола, чтобы избежать перегрева покрытия (особенно критично для ламината или паркета).
Если датчик воздуха включён, терморегулятор ориентируется на среднюю температуру в помещении, что удобно при использовании тёплого пола как основного источника отопления. Но в этом случае важно правильно расположить термостат — не на сквозняке и не под прямыми солнечными лучами.

Установка и подключение терморегулятора: пошаговая инструкция

Монтаж терморегулятора требует базовых знаний в электрике. Работы следует выполнять только при отключённом напряжении. Не рекомендуется подключение без проекта или консультации специалиста, особенно если система уже эксплуатировалась.

Подготовка к монтажу

Перед установкой необходимо:

• определить место установки — рядом с источником питания и в доступной зоне (высота 90–120 см от пола);
• проложить кабель от щитка (фаза, ноль, заземление) и от нагревательного мата;
• уложить датчик температуры в гофрированную трубку на расстоянии 50–100 см от стены и подключить его к клеммам терморегулятора.

Гофра защищает датчик от повреждений при ремонте и позволяет извлечь его при необходимости.

Пошаговое подключение

1. Отключите электропитание на вводном автомате.
2. Снимите лицевую панель терморегулятора, нажав на фиксаторы.
3. Подключите провода в соответствии со схемой на задней панели:
   • L — фаза от щитка;
   • N — ноль от щитка;
   • Load — фаза к нагревательному кабелю;
   • Sensor — датчик температуры (обычно синий и белый провода).
4. Зафиксируйте устройство в монтажной коробке.
5. Установите лицевую панель и включите питание.

После подачи напряжения на дисплее появится текущая температура, и можно переходить к настройке.

Настройка программирования и повседневное использование

Первое включение требует базовой настройки времени, даты и выбранного режима. Для входа в меню используются кнопки «+», «–» и «MODE». Последовательность действий:

• нажмите и удерживайте «MODE» 3 секунды;
• выберите пункт «Time» и установите текущее время;
• перейдите к «Date», затем к «Temp» — задайте желаемую температуру;
• в пункте «Prog» активируйте программный режим.

Для создания программы:

1. Выберите день недели (например, «Mon–Fri»).
2. Установите первый интервал: 6:00 — +22 °C.
3. Добавьте второй: 8:00 — +15 °C.
4. Продолжайте до шести интервалов в сутки.
5. Повторите для выходных дней.

В повседневной эксплуатации достаточно использовать кнопки «+» и «–» для временного изменения температуры. Через 2 часа (или в следующее программное окно) терморегулятор вернётся к расписанию.

Функция блокировки экрана

Чтобы предотвратить случайное изменение настроек (например, детьми), можно активировать блокировку. Для этого удерживайте кнопку «MODE» 5 секунд. На экране появится значок замка. Разблокировка — та же комбинация.

Распространённые ошибки и неисправности: диагностика и устранение

Несмотря на надёжность, терморегуляторы могут сталкиваться с проблемами. Ниже — типичные неисправности и пути их решения.

• E1 — ошибка датчика пола. Причина: обрыв, КЗ или неправильное сопротивление. Проверьте целостность проводов мультиметром (должно быть около 10 кОм при 25 °C).
• Не включается подогрев. Возможные причины: нет питания, сработал автомат, перегрузка или неисправность реле. Проверьте напряжение на клеммах L и N.
• Температура «прыгает». Часто связано с плохим контактом датчика или его расположением над кабелем. Убедитесь, что датчик находится между двумя витками кабеля.
• Неверное время. Может сбрасываться при отключении электричества. Некоторые модели не имеют резервного питания. В этом случае требуется ежегодная корректировка.

Сравнение ETB 16 с аналогами: плюсы и минусы

На рынке представлено множество терморегуляторов. Сравним ETB 16 с популярными конкурентами.

ETB 16 выгодно отличается балансом цены и функциональности. По сравнению с Ballu и NeoClima он предлагает более качественную сборку и точную регулировку. OJ Electronics — премиальный вариант, но переплата может быть неоправданной для типовой квартиры.

Wi-Fi и умные технологии

Стоит отметить, что ETB 16 не поддерживает Wi-Fi и удалённое управление. Для интеграции в «умный дом» стоит рассмотреть модели с Bluetooth или интернет-подключением, например, Electrolux ETP 2.0 Wi-Fi. Однако они стоят дороже и требуют стабильного интернета.

Экспертное мнение

При выборе терморегулятора важно учитывать не только бренд, но и реальные условия эксплуатации. Устройства с механическим управлением уступают электронным по точности и экономичности. Программируемые модели окупаются за 1–2 сезона за счёт снижения расходов на отопление.
Ключевой фактор долговечности — качество монтажа. Даже самое надёжное устройство выйдет из строя при неправильной коммутации или перегрузке. Рекомендуется использовать отдельную линию с автоматом на 16 А и УЗО.
Для помещений с высокой влажностью (ванная, балкон) предпочтительны терморегуляторы с защитой IP44 и внешним датчиком. Хотя ETB 16 имеет степень IP20, его можно устанавливать в ванной при условии размещения вне зон 0 и 1 (по ПУЭ).

Вопросы и ответы

Заключение

Терморегулятор Electrolux ETB 16 — это практичное и технологичное решение для управления системой тёплого пола. Он сочетает в себе простоту установки, точность регулировки и энергосберегающие функции, что делает его одним из лучших вариантов в своём ценовом сегменте. Благодаря программированию и надёжной конструкции, устройство обеспечивает комфорт и безопасность в течение многих лет.

• ETB 16 поддерживает 7-дневное программирование и режим антизамерзания.
• Максимальная нагрузка — 16 А, что достаточно для большинства квартир.
• Установка требует соблюдения правил электробезопасности и корректного подключения датчика.
• При сбоях в работе важно провести диагностику датчика и питания.
• Для интеграции в «умный дом» стоит рассмотреть Wi-Fi-аналоги.
