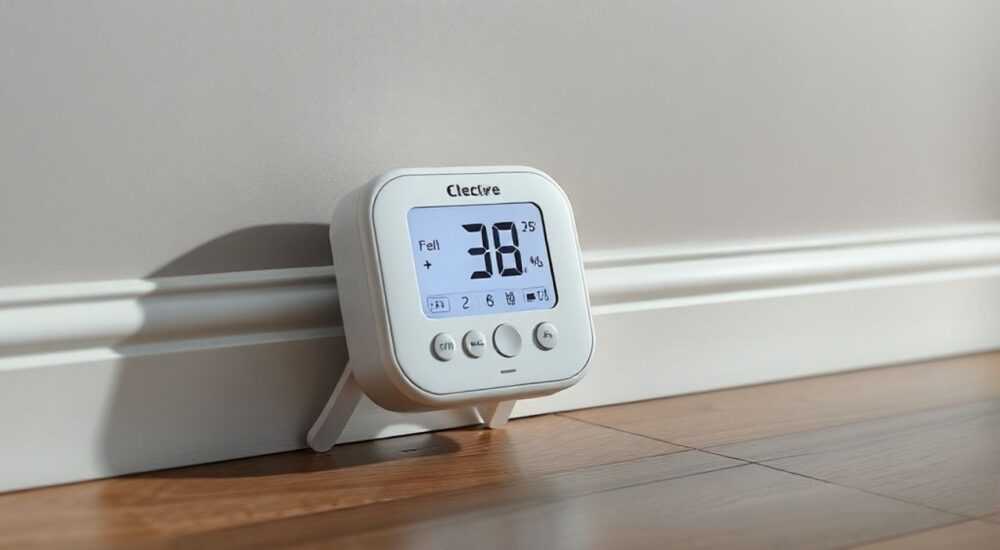

Терморегулятор электрического пола

Электрический теплый пол — удобное и эффективное решение для создания комфортного микроклимата в доме. Однако его работа без контроля температуры приводит к перегреву, высокому расходу электроэнергии и преждевременному выходу из строя. Ключевой элемент, отвечающий за стабильность и экономичность системы, — терморегулятор электрического пола. Он поддерживает заданную температуру, автоматически включая и выключая нагрев, и позволяет управлять обогревом с учетом времени суток, дня недели или даже погодных условий.

Современные терморегуляторы не только повышают безопасность, но и позволяют сэкономить до 30–40% на счетах за электричество. Они совместимы с разными типами нагревательных элементов: кабельными матами, инфракрасными пленками, стержневыми системами. При этом выбор подходящего устройства зависит от множества факторов: площади помещения, типа напольного покрытия, способа монтажа и личных предпочтений пользователя. В этой статье мы детально разберём, как работает терморегулятор, какие бывают виды, на что обращать внимание при покупке и установке, а также как избежать типичных ошибок.

Что такое терморегулятор электрического пола

Терморегулятор — это устройство, которое управляет включением и выключением электрического теплого пола в зависимости от текущей температуры. Он работает в паре с датчиком, установленным в полу, и отслеживает нагрев нагревательного кабеля или пленки. Как только температура достигает заданного уровня, терморегулятор отключает подачу питания, предотвращая перегрев. Когда пол остывает — система снова включается.
Основная задача терморегулятора — не просто поддерживать тепло, а делать это максимально эффективно. Без него электрический пол будет работать постоянно, что не только увеличивает нагрузку на сеть, но и может привести к повреждению напольного покрытия. Например, ламинат или линолеум при длительном воздействии высокой температуры могут деформироваться, трескаться или выделять вредные вещества.
Кроме того, терморегулятор обеспечивает безопасность. Современные модели оснащены защитой от короткого замыкания, перегрузки и обрыва цепи. Некоторые устройства могут оповещать о неисправности через звуковой сигнал или мобильное приложение. Это особенно важно в системах «умного дома», где контроль осуществляется удалённо.

Принцип работы терморегулятора

Устройство получает данные от температурного датчика, который обычно устанавливается в специальной гофротрубе между нагревательными элементами. На основе этих данных микропроцессор сравнивает фактическую температуру с заданной пользователем и принимает решение о включении или отключении нагрузки. Процесс происходит в режиме реального времени, с точностью до 0,5 °C.
Терморегулятор подключается к электросети и к нагревательному кабелю через силовое реле. При достижении нужной температуры реле размыкает цепь, прекращая подачу тока. После охлаждения пола на 1–2 градуса реле снова замыкается, и нагрев возобновляется. Такой цикл обеспечивает стабильный микроклимат и снижает энергопотребление.

Виды терморегуляторов: механические, электронные, программируемые, Wi-Fi

Выбор терморегулятора зависит от требований к комфорту, бюджета и уровня автоматизации. Существует несколько основных типов устройств, каждый из которых имеет свои преимущества и ограничения.

• Механические терморегуляторы — самые простые и доступные. Управление осуществляется с помощью поворотного колеса. Пользователь задаёт температуру, вращая ручку. Недостаток — низкая точность (±2 °C), отсутствие программирования и цифрового дисплея.
• Электронные (цифровые) — оснащены ЖК-экраном и кнопочным управлением. Позволяют точно выставлять температуру (с шагом 0,1–0,5 °C), имеют функцию самодиагностики и более современный дизайн.
• Программируемые — позволяют задавать расписание работы пола на день или неделю. Например, можно настроить понижение температуры ночью и повышение перед пробуждением. Экономия электроэнергии — до 30%.
• Wi-Fi терморегуляторы — подключаются к домашней сети и управляются через смартфон. Можно включить обогрев по пути домой, отследить потребление энергии, получить уведомления о неисправностях.

Сравнение типов терморегуляторов

Как выбрать терморегулятор: ключевые параметры

Перед покупкой важно учитывать несколько технических и эксплуатационных характеристик. Неправильный выбор может привести к нестабильной работе системы или необходимости замены устройства.

Мощность и нагрузка

Максимальная нагрузка — один из главных параметров. Она должна быть больше или равна суммарной мощности всех нагревательных элементов в контуре. Обычно терморегуляторы рассчитаны на 16 А (до 3,7 кВт). Если мощность пола выше — нужен контактор.

Тип датчика температуры

Большинство терморегуляторов работают с датчиками сопротивления (NTC, 10 кОм). Убедитесь, что датчик совместим с выбранным устройством. Также важна длина провода датчика — стандартно 3 метра, но для удалённой установки может понадобиться 5–6 м.

Способ монтажа

• Встраиваемые — устанавливаются в стену, как обычная розетка. Выглядят аккуратно, подходят для постоянного использования.
• Накладные — крепятся на стену. Применяются в случаях, когда штробление невозможно (например, в арендуемом жилье).

Дополнительные функции

• Защита от детей — блокировка случайного изменения настроек.
• Индикатор включения — световой сигнал, показывающий, что пол нагревается.
• Функция «отпуск» — поддержание минимальной температуры при длительном отсутствии.
• Подсветка экрана — удобство использования в темноте.

Установка и подключение терморегулятора: пошаговая инструкция

Правильная установка — залог долгой и безопасной работы системы. Работы должны выполняться при отключённом питании. Если нет уверенности в своих силах, лучше доверить монтаж квалифицированному электрику.

1. Подготовьте место: выберите участок стены на высоте 80–100 см от пола. Сделайте штробу для монтажной коробки и канал для гофротрубы с датчиком.
2. Уложите гофротрубу: протяните её от места установки терморегулятора до середины обогреваемой зоны. Диаметр — 16–20 мм. Запаяйте один конец, чтобы внутрь не попала влага или раствор.
3. Подключите провода: подведите фазу (L), ноль (N) и заземление (если есть). Подключите нагревательный кабель к выходным клеммам терморегулятора.
4. Вставьте датчик: аккуратно протяните его по гофре до рабочей зоны. Не допускайте перегибов и повреждений.
5. Закрепите устройство: установите корпус в монтажную коробку, закрепите винтами.
6. Проверьте работу: включите питание, задайте температуру. Убедитесь, что индикатор включения загорается, а датчик корректно показывает температуру.

Распространённые ошибки при выборе и монтаже

Даже опытные мастера иногда допускают ошибки, которые снижают эффективность системы или приводят к поломкам.

• Выбор терморегулятора по внешнему виду. Важнее технические характеристики, чем дизайн. Устройство должно соответствовать мощности и типу пола.
• Отсутствие гофротрубы для датчика. Без неё замена датчика невозможна без вскрытия стяжки.
• Неправильное расположение датчика. Его нельзя устанавливать над кабелем или рядом со стеной. Оптимально — между двумя витками кабеля, на равном удалении от источников холода и тепла.
• Подключение без автомата. Терморегулятор должен быть защищён отдельным УЗО или дифавтоматом (16 А, 30 мА).
• Игнорирование инструкции. Каждая модель имеет свои особенности подключения. Использование универсальных схем может привести к короткому замыканию.

Экспертное мнение: советы профессионала

Интервью с Сергеем Волковым, инженером по отопительным системам, 18 лет опыта

— Сергей, какие тенденции вы наблюдаете в развитии терморегуляторов?

Сейчас идёт массовый переход на интеллектуальные решения. Wi-Fi-регуляторы становятся доступнее. Появляются модели с ИИ, которые учатся под ваш образ жизни и сами оптимизируют график нагрева. Также растёт спрос на устройства с двойным датчиком — пола и воздуха. Это позволяет поддерживать комфорт не только под ногами, но и в помещении.

— Что бы вы посоветовали обычному потребителю?

Не экономьте на терморегуляторе. Это «мозг» всей системы. Даже самый дорогой кабель будет работать плохо с плохим регулятором. Выбирайте проверенных производителей: DEVI, Теплолюкс, Energy, Bosch. Обратите внимание на гарантию — хорошие бренды дают 5 лет и больше.

Вопросы и ответы

Заключение

Терморегулятор электрического пола — не просто дополнение, а необходимый элемент для безопасной, экономичной и комфортной эксплуатации системы обогрева. От правильного выбора и монтажа зависит не только удобство использования, но и срок службы всего теплого пола. Современные технологии позволяют управлять обогревом удалённо, программировать режимы и контролировать энергопотребление в реальном времени.

• Всегда используйте терморегулятор — без него эксплуатация электрического пола запрещена.
• Выбирайте устройство с учётом мощности, типа пола и желаемого уровня автоматизации.
• Устанавливайте датчик в гофротрубе — это позволит заменить его без ремонта.
• Предпочтение отдавайте моделям с программированием и Wi-Fi для максимального комфорта.
• Подключайте систему через УЗО и соблюдайте все требования ПУЭ.
