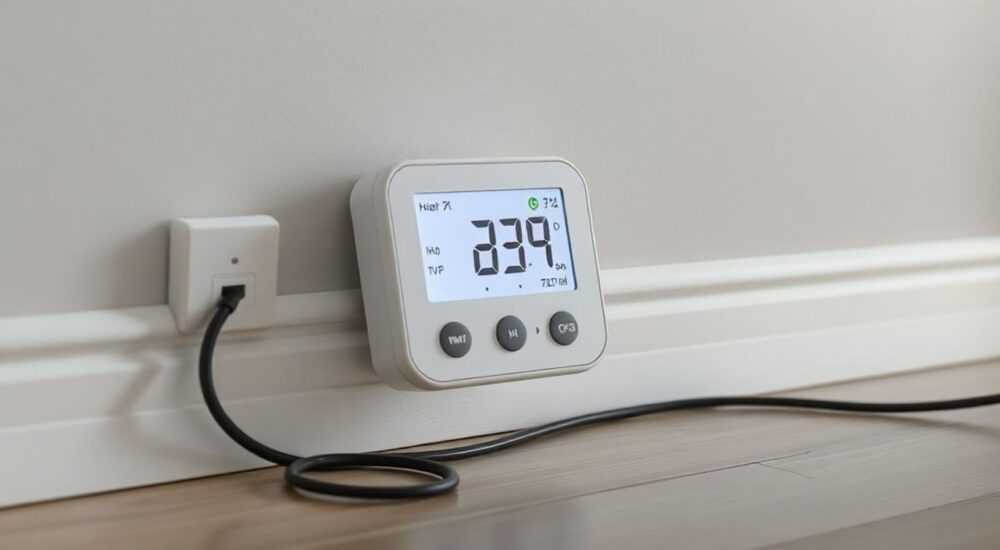

Терморегулятор электрического теплого пола

Электрический теплый пол — это комфортное и эффективное решение для обогрева помещений, особенно в ванных комнатах, на кухнях или в детских. Однако чтобы система работала экономно и безопасно, необходим точный контроль температуры. Именно здесь на помощь приходит терморегулятор — «мозг» всей системы, отвечающий за поддержание заданного микроклимата. Без него нагрев будет бесконтрольным: пол либо перегреется, либо не сможет достичь нужной температуры, что приведёт к перерасходу электроэнергии.

Современные терморегуляторы — это уже не просто механические переключатели, а умные устройства, способные программировать режимы работы, интегрироваться в «умный дом» и даже управляться со смартфона. Они предотвращают перегрев покрытия, защищают от коротких замыканий и позволяют адаптировать обогрев под ваш образ жизни. В этой статье мы подробно разберём, как выбрать, установить и настроить терморегулятор, какие типы существуют, на что обращать внимание при покупке и как избежать типичных ошибок монтажа.

Типы терморегуляторов для электрического теплого пола

Терморегуляторы классифицируются по нескольким ключевым параметрам: способу управления, наличию программирования, типу монтажа и функциональности. Правильный выбор зависит от типа напольного покрытия, площади помещения, бюджета и уровня технологичности вашей домашней системы.
Первое деление — на механические и электронные модели. Механические терморегуляторы — простые, надёжные и недорогие. Управление осуществляется с помощью поворотного колеса, а температура отображается стрелкой на шкале. Они не требуют питания, но отличаются низкой точностью (погрешность до 1–2 °C) и отсутствием дополнительных функций. Подходят для гаражей, кладовых или временного жилья.
Электронные модели — современный стандарт. Они оснащены цифровым дисплеем, обеспечивают точность до 0,5 °C и позволяют программировать график работы. Могут быть сенсорными или кнопочными. Такие устройства идеальны для жилых помещений, где важны комфорт и экономия.
По способу монтажа терморегуляторы бывают:

• Накладные — устанавливаются поверх стены, не требуют штробления. Удобны при ремонте без замены проводки.
• Встраиваемые — монтируются в стену в монтажную коробку, как розетка. Эстетичнее и безопаснее, рекомендованы для новых объектов.

Ещё один важный критерий — наличие таймера и программирования. Программируемые терморегуляторы позволяют задавать температурный режим по дням недели и времени суток. Например, утром пол может нагреваться до 26 °C, а ночью — снижаться до 18 °C. Это снижает энергопотребление на 20–30%.

Wi-Fi и умные терморегуляторы

С развитием технологий появились Wi-Fi-терморегуляторы, которые подключаются к домашнему интернету и управляются через мобильное приложение. Вы можете включить обогрев по пути домой, проверить текущую температуру или получить уведомление о неисправности.
Примеры брендов: Devi, WarmlyYours, OJ Electronics, Teplolux. Эти устройства поддерживают интеграцию с Alexa, Google Assistant и системами «умного дома» типа «Яндекс.Дом» или «Алиса».

Как работает терморегулятор: принцип действия и компоненты

Терморегулятор — это устройство, которое сравнивает текущую температуру с заданным значением и включает или отключает подачу питания на греющий кабель. Основные компоненты системы:

• Терморегулятор — блок управления.
• Датчик температуры пола — обычно пленочный термистор, устанавливается в полу между нагревательными секциями.
• Нагревательный элемент — кабель, мат или ИК-плёнка.
• Электропитание — подводится через автоматический выключатель и УЗО.

Принцип работы прост: датчик передаёт данные о температуре в терморегулятор. Если она ниже установленного значения — реле замыкается, и питание подаётся на кабель. Когда температура достигает нужного уровня — реле размыкается, нагрев прекращается.

Важно понимать разницу между контролем температуры пола и воздуха. Большинство терморегуляторов для тёплого пола ориентируются именно на температуру пола, так как она напрямую влияет на комфорт и безопасность покрытия. Однако есть модели с двойным датчиком — они учитывают и температуру воздуха, что позволяет более точно регулировать ощущаемый комфорт.

Типы датчиков температуры

• Выносной датчик — самый распространённый. Устанавливается в гофре на расстоянии 50–80 см от стены, в середине нагреваемой зоны.
• Встроенный датчик — редко используется, так как не отражает реальную температуру пола.
• Комбинированный — контролирует и пол, и воздух, используется в продвинутых моделях.

Критерии выбора терморегулятора: на что обратить внимание

Выбор терморегулятора — ответственный этап. Вот основные параметры, которые нужно учитывать:

• Мощность нагрузки — должна соответствовать суммарной мощности тёплого пола. Обычно терморегуляторы рассчитаны на 3–4 кВт. Перегрузка приведёт к выходу из строя.
• Тип датчика — обязательно должен быть выносной датчик температуры пола.
• Точность измерения — желательно не более ±0,5 °C.
• Интерфейс — цифровой дисплей предпочтительнее аналогового.
• Функции — таймер, программирование, защита от замерзания, блокировка от детей.
• Степень защиты — для ванных комнат рекомендуется IP44 и выше.

Бренды и надёжность

Не стоит экономить на терморегуляторе. Лидеры рынка — Devi (Дания), WarmlyYours (США), OJ Electronics (Дания), Termo&Co (Германия), Теплолюкс (Россия). Эти бренды проходят строгий контроль качества, имеют длительную гарантию (3–10 лет) и хорошую сервисную поддержку.

Установка и подключение терморегулятора: пошаговая инструкция

Монтаж терморегулятора можно выполнить самостоятельно, если соблюдать правила электробезопасности. Работы проводятся только при отключённом питании.

1. Определите место установки — на высоте 30–90 см от пола, вне зоны попадания воды и за мебелью. Не устанавливайте рядом с окнами, сквозняками или другими источниками тепла.
2. Проложите провода: фаза и ноль от щитка, провод от нагревательного кабеля, провод от датчика температуры. Все провода должны быть в отдельных гофрах.
3. Установите монтажную коробку в стену и закрепите её алебастром или гипсом.
4. Подключите провода к терморегулятору согласно схеме на корпусе. Обычно: L — фаза, N — ноль, T — датчик, L1 — нагрузка на кабель.
5. Закрепите терморегулятор в коробке и установите лицевую панель.
6. Проверьте сопротивление кабеля и датчика мультиметром перед подачей питания.
7. Включите питание и протестируйте работу.

Расположение датчика температуры

Датчик устанавливается в гофре на расстоянии 50–80 см от стены, между двух витков кабеля, в самой «холодной» зоне (не под ковром или мебелью). Конец гофры заглушается, чтобы цемент не попал внутрь.

Настройка режимов работы и программирование

После подключения необходимо правильно настроить терморегулятор. Шаги:

• Задайте желаемую температуру пола (обычно 24–27 °C).
• Настройте программу (если модель программируемая): утренний, дневной, вечерний и ночной режимы.
• Активируйте защиту от замерзания (например, +5 °C при отъезде).
• Включите блокировку от детей, если есть маленькие дети.

Для Wi-Fi моделей: подключитесь к приложению, добавьте устройство по QR-коду, настройте графики и уведомления.

Пример программы на неделю

• Понедельник–пятница: 7:00–9:00 — 26 °C; 9:00–17:00 — 18 °C; 17:00–23:00 — 25 °C; 23:00–7:00 — 18 °C.
• Выходные: весь день — 24 °C.

Распространённые ошибки монтажа и эксплуатации

Даже качественный терморегулятор не спасёт от проблем, если допустить ошибки:

• Отсутствие УЗО — главная ошибка. Без устройства защитного отключения работа опасна.
• Неправильное расположение датчика — возле трубы, под ковром или слишком близко к стене.
• Подключение без проверки сопротивления — можно сжечь кабель или терморегулятор.
• Использование терморегулятора без выносного датчика — контроль по воздуху неэффективен.
• Превышение мощности — подключение кабеля 4 кВт к терморегулятору на 3 кВт.

Экспертное мнение

Вопросы и ответы

Заключение

Терморегулятор — не просто аксессуар, а ключевой элемент системы электрического тёплого пола. Он обеспечивает безопасность, комфорт и экономию. Современные модели позволяют полностью автоматизировать обогрев, адаптируя его под ваш распорядок дня. При выборе ориентируйтесь на надёжные бренды, выносной датчик, достаточную мощность и возможность программирования.

• Всегда используйте терморегулятор с выносным датчиком температуры пола.
• Подключайте через УЗО и автоматический выключатель.
• Выбирайте мощность терморегулятора с запасом 15–20%.
• Устанавливайте датчик в гофре, в середине нагреваемой зоны.
• Настройте программу обогрева под ваш образ жизни для максимальной экономии.
