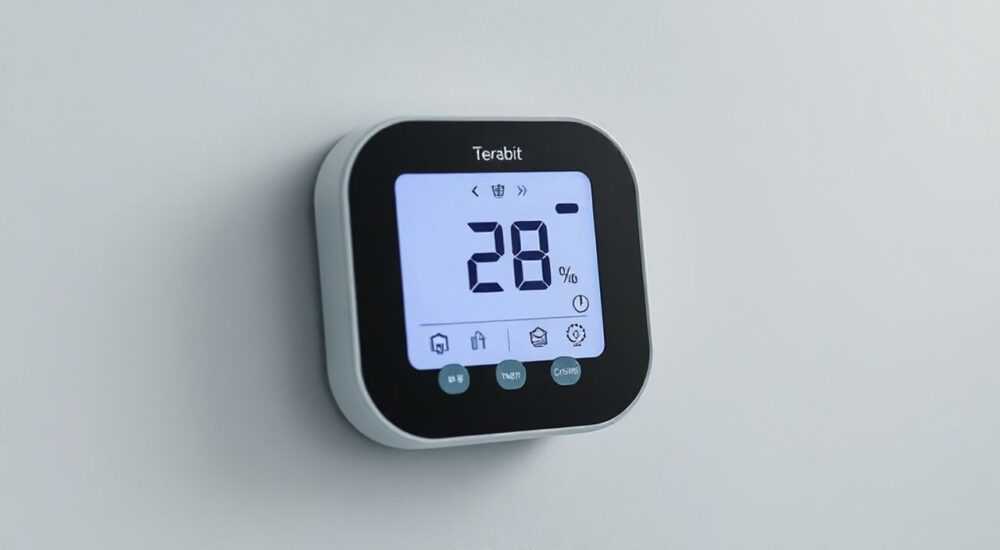

Терморегулятор электронный xh w3001 terabit

Электронный терморегулятор XH-W3001 (иногда ошибочно называемый Terabit XH W3001) — это компактное, доступное и эффективное устройство для точного контроля температуры в системах обогрева, охлаждения и инкубации. Оно работает по принципу включения/выключения нагрузки при достижении заданного порога, поддерживая стабильные условия в теплицах, аквариумах, бойлерах и других установках. Устройство оснащено цифровым дисплеем, настраиваемым гистерезисом и внешним датчиком температуры.

Ключевые особенности терморегулятора XH-W3001

Терморегулятор XH-W3001 — это представитель категории цифровых контроллеров температуры начального уровня. Он не имеет Wi-Fi или Bluetooth, но отличается высокой надёжностью, простотой интерфейса и низкой стоимостью. Устройство работает от сети 220 В и управляет нагрузкой до 10 А (что соответствует мощности до 2,2 кВт), что делает его подходящим для большинства бытовых задач.

Питание подаётся на клеммы L (фаза) и N (ноль). Датчик температуры — внешний, герметичный, на проводе около 1 метра. Он использует термосопротивление NTC, чувствительный элемент помещён в металлический наконечник. Это позволяет точно измерять температуру воздуха, воды или поверхности. Диапазон измерений — от -50 до +110 °C, что покрывает большинство сценариев использования.

Интерфейс состоит из четырёх кнопок: SET (настройка), ▲ (увеличение значения), ▼ (уменьшение), и RESET (перезагрузка). На LED-дисплее отображаются текущая температура, уставка и режим работы. Устройство поддерживает два режима: нагрев (HEAT) и охлаждение (COOL), переключаемые через меню.

Корпус выполнен из пластика, стандартного размера для монтажа в распределительные коробки или на DIN-рейку (при использовании переходника). Защита IP20 — значит, устройство не рассчитано на прямое попадание влаги. Его нельзя устанавливать в сырых помещениях без дополнительной герметизации.

Принцип работы и схема подключения

Терморегулятор XH-W3001 работает по принципу релейного управления. При достижении определённой температуры реле замыкает или размыкает цепь, включая или выключая подключенное оборудование. Это классический способ контроля, который обеспечивает стабильность, но не плавность регулирования.

Для подключения необходимо:

• Подать питание 220 В на клеммы L и N;
• Подключить нагрузку (например, ТЭН или вентилятор) к выходным клеммам COM и NO (нормально разомкнутый контакт);
• Установить датчик в зоне контроля температуры.

Схема подключения проста:

1. Фаза из сети → L на XH-W3001.
2. Ноль из сети → N на XH-W3001.
3. Фаза с выхода (NO) → на вход нагрузки.
4. Ноль с сети → напрямую на нагрузку.

Такое подключение обеспечивает безопасное управление. Важно использовать кабель достаточного сечения (минимум 1,5 мм²) и защищать линию автоматическим выключателем.

Если требуется инвертированный режим (например, вентилятор должен работать в обычном состоянии и выключаться при перегреве), используется контакт NC (нормально замкнутый). Однако в большинстве случаев используется NO.

Как настроить терморегулятор XH-W3001: пошаговая инструкция

Настройка XH-W3001 занимает несколько минут и не требует специальных знаний. Ниже — подробный алгоритм:

Шаг 1: Включение и базовая проверка

После подачи питания на дисплее появится текущая температура. Убедитесь, что датчик находится в рабочей зоне и не подвержен внешнему нагреву (например, от корпуса устройства).

Шаг 2: Установка температуры включения

Нажмите кнопку SET. На экране начнёт мигать значение уставки. Кнопками ▲ и ▼ установите нужную температуру. Например, 25 °C для поддержания в инкубаторе. Нажмите SET ещё раз для подтверждения.

Шаг 3: Настройка гистерезиса (дифференциала)

Через 5 секунд после установки уставки начнёт мигать параметр «dF» — это гистерезис. Он определяет, на сколько градусов температура должна измениться, чтобы реле снова сработало. Например, при уставке 25 °C и гистерезисе 2 °C обогреватель включится при 23 °C и выключится при 25 °C.

Рекомендуемые значения:

• Для инкубаторов — 0,5–1 °C;
• Для теплиц — 2–3 °C;
• Для бойлеров — 1–2 °C.

Шаг 4: Выбор режима (HEAT / COOL)

После настройки гистерезиса появится параметр «Hd» — режим работы. Hd=1 означает режим нагрева (HEAT), Hd=0 — режим охлаждения (COOL). Выберите нужный и подтвердите кнопкой SET.

Шаг 5: Проверка работы

Поместите датчик в холодное место (например, в морозилку на несколько секунд). При снижении температуры ниже уставки (в режиме HEAT) реле должно щёлкнуть и включить нагрузку. Вернув датчик в комнату, вы увидите, как при достижении уставки реле отключится.

Где применяется XH-W3001: практические примеры

Несмотря на простоту, XH-W3001 активно используется в разных сферах благодаря своей универсальности.

Теплицы и мини-огороды

В зимний период важно поддерживать температуру выше +15 °C. Терморегулятор управляет обогревателем или кабелем подпочвенного обогрева. Установка уставки на 18 °C и гистерезиса на 2 °C предотвращает переохлаждение и перегрев рассады.

Аквариумы и террариумы

Для тропических рыб или рептилий критична стабильная температура. XH-W3001 подключается к нагревательному элементу в воде или к инфракрасной лампе. Датчик размещают рядом с источником тепла, но не в прямом контакте.

Бойлеры и системы ГВС

В автономных системах горячего водоснабжения терморегулятор предотвращает закипание воды. Уставка выставляется на 55–60 °C, гистерезис — 3 °C. Это экономит электроэнергию и продлевает срок службы ТЭНа.

Инкубаторы для яиц

Одно из самых требовательных применений. Температура должна быть 37,5–37,8 °C. Здесь важно использовать минимальный гистерезис (0,5 °C) и качественный датчик. Отклонение более чем на 1 °C может снизить выводимость птенцов.

Сушка грибов, фруктов, трав

В электросушилках XH-W3001 помогает избежать пересушки. Уставка 40–50 °C, в зависимости от продукта. Для яблок — 50 °C, для грибов — 45 °C.

Распространённые ошибки и как их избежать

Несмотря на простоту, пользователи часто допускают ошибки, которые приводят к некорректной работе или поломке устройства.

Ошибка 1: Неправильный выбор режима (HEAT вместо COOL)

Подключение обогревателя в режиме COOL приведёт к тому, что он будет включаться при нагреве, а не при охлаждении. Это классическая ошибка новичков.

Ошибка 2: Плохой контакт в клеммах

Многожильные провода без наконечников плохо фиксируются винтами. Это вызывает искрение, перегрев и выход из строя реле. Используйте наконечники НШВИ.

Ошибка 3: Неправильное расположение датчика

Если датчик находится рядом с нагревателем, но вне зоны измерения, терморегулятор будет реагировать на локальный нагрев, а не на общую температуру. Размещайте его в зоне, где нужно поддерживать заданный режим.

Ошибка 4: Превышение нагрузочной способности

Подключение нагрузки более 2,2 кВт (10 А) приводит к перегреву реле. Если нужно управлять мощным ТЭНом, используйте промежуточное реле или магнитный пускатель.

Ошибка 5: Отсутствие защиты

XH-W3001 не имеет встроенной защиты от перенапряжения или короткого замыкания. Подключайте его только через УЗО и автоматический выключатель.

XH-W3001 vs аналоги: сравнение характеристик

На рынке есть множество похожих устройств. Ниже — сравнение с популярными аналогами.

XH-W3001 выгодно отличается широким диапазоном измерений и низкой ценой. Он надёжнее W1209 (больший ток), но уступает Otter и SONOFF в долговечности корпуса и функциональности. SONOFF удобен при удаленном управлении, но требует настройки через Wi-Fi и приложение.

Экспертное мнение

По словам эксперта, частая причина выхода из строя — скачки напряжения. В регионах с нестабильной сетью стоит использовать стабилизатор или импульсное реле. Также важно помнить, что XH-W3001 — не измерительный прибор. Его погрешность может достигать ±1–2 °C, особенно при экстремальных температурах.

Вопросы и ответы

Заключение

Терморегулятор XH-W3001 — это практичное и экономичное решение для автоматизации температурного режима в быту и на малом производстве. Его простота, надёжность и доступность делают его популярным выбором среди дачников, фермеров и мастеров-самодельщиков. Устройство не предлагает «умных» функций, но отлично справляется с базовой задачей — включением и выключением оборудования по температуре.

• Терморегулятор XH-W3001 поддерживает точное управление температурой в диапазоне от -50 до +110 °C.
• Максимальная нагрузка — 10 А (2,2 кВт), что достаточно для большинства бытовых обогревателей.
• Настройка включает уставку, гистерезис и выбор режима (нагрев/охлаждение).
• Частые ошибки — неправильный режим, плохие контакты и перегрузка.
• Для сложных задач рекомендуется использовать промежуточное реле или более современные аналоги с Wi-Fi.
