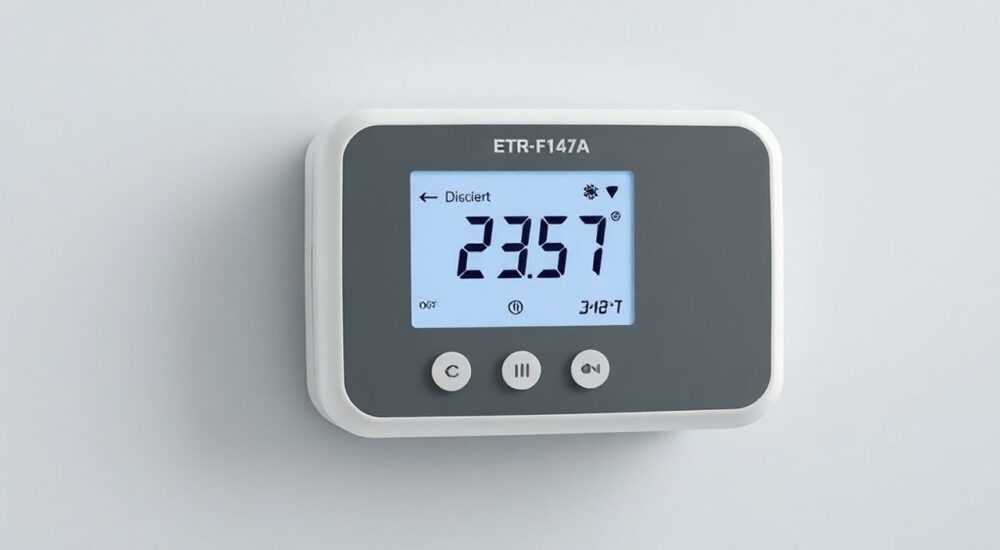

Терморегулятор etr f 1447a

Терморегулятор ETR F 1447A — это электронное устройство для точного контроля температуры в системах теплого пола, радиаторных отопительных контурах и других обогревательных установках. Оно сочетает в себе простоту монтажа, надежность работы и современный дизайн, обеспечивая комфортный микроклимат в жилых и коммерческих помещениях. Устройство поддерживает как ручное управление, так и программирование по расписанию, что позволяет эффективно управлять энергопотреблением.

В условиях растущих тарифов на энергоресурсы и повышенных требований к комфорту в доме автоматизация отопления становится не просто удобством, а необходимостью. Одним из ключевых элементов такой системы является терморегулятор — «мозг», управляющий включением и выключением нагрева в зависимости от заданных параметров. Среди множества решений на рынке особое внимание привлекает модель ETR F 1447A, разработанная компанией ETR (Electrotermoregulator), специализирующейся на устройствах для управления отоплением.

Этот терморегулятор позиционируется как универсальное решение для жилых помещений: он подходит как для водяных, так и для электрических теплых полов, а также может использоваться в системах с радиаторами. Благодаря компактному дизайну и белому цвету корпуса он легко вписывается в любой интерьер. В основе работы — микропроцессорное управление, обеспечивающее высокую точность поддержания температуры с погрешностью всего ±0,5 °C.

Особенности и технические характеристики

ETR F 1447A — это программируемый цифровой терморегулятор с жидкокристаллическим дисплеем, предназначенный для управления системами обогрева. Он работает в диапазоне температур от +5 до +40 °C с шагом регулировки 0,5 °C. Устройство поддерживает два режима измерения: по температуре воздуха (встроенный датчик) и по температуре пола (при подключении внешнего датчика). Это особенно важно при использовании в системах «теплый пол», где перегрев покрытия может привести к его повреждению.

Питание устройства осуществляется от сети 230 В, 50 Гц. Коммутируемая нагрузка — до 16 А (3680 Вт при 230 В), что позволяет подключать большинство электрических нагревательных матов и кабелей без дополнительного пускателя. Корпус выполнен из ударопрочного пластика, соответствует классу защиты IP20, что означает защиту от попадания пыли и крупных предметов, но не от влаги. Поэтому установка в ванных комнатах допустима только при условии монтажа в сухой зоне.

Ключевыми особенностями модели являются:

• Недельное программирование с возможностью установки 4 временных интервалов в день;
• Функция защиты от замерзания (антифриз) при снижении температуры ниже +5 °C;
• Режим «Отпуск» — позволяет установить постоянную низкую температуру на срок до 99 дней;
• Автоматическое определение типа подключенного датчика (внутренний/внешний);
• Подсветка дисплея на время нажатия кнопок.

Технические параметры в таблице

Установка и подключение

Монтаж терморегулятора ETR F 1447A можно выполнить самостоятельно, если соблюдать базовые правила электробезопасности. Устройство устанавливается вместо обычной розетки или в отдельную монтажную коробку. Перед началом работ необходимо отключить питание на щитке и проверить отсутствие напряжения.

Процесс установки включает несколько этапов:

1. Подготовка штробы и установка подрозетника (если еще не установлен).
2. Прокладка кабелей: фаза и ноль от щитка, силовой кабель к нагревательному элементу, провода от датчика температуры пола (если используется).
3. Подключение проводов к клеммам согласно схеме на задней панели терморегулятора.
4. Фиксация корпуса в подрозетнике и установка лицевой панели.
5. Включение питания и проверка работоспособности.

Схема подключения стандартна:

• L — фаза от щитка;
• N — ноль от щитка;
• OUT — выход на нагревательный кабель/мат;
• Sensor — подключение внешнего датчика (2 провода).

Частые ошибки при установке

• Подключение без автомата защиты. Терморегулятор не защищает от КЗ или перегрузки. Нагревательный контур должен быть подключен через УЗО или дифавтомат.
• Игнорирование внешнего датчика. При использовании в теплом полу только воздушного датчика возможны перегрев пола или недогрев помещения.
• Неправильная укладка датчика. Датчик должен находиться между двумя нагревательными проводами, на расстоянии не менее 50 см от стен и источников тепла.
• Перегрузка контактов. Подключение нагрузки более 3,5 кВт может привести к подгоранию клемм и выходу устройства из строя.

Программирование и настройка

Одно из главных преимуществ ETR F 1447A — возможность настройки недельного графика работы. Это позволяет автоматически снижать температуру ночью или в рабочее время и повышать её перед пробуждением или возвращением домой. Такой подход помогает сэкономить до 30% электроэнергии без потери комфорта.

Режим программирования активируется кнопкой «Prog». Устройство поддерживает две программы: «рабочие дни» (понедельник–пятница) и «выходные» (суббота–воскресенье). Для каждого дня можно задать 4 периода:

• Утренний (например, 7:00–9:00 — комфортная температура 22 °C);
• Дневной (9:00–17:00 — экономичная 17 °C);
• Вечерний (17:00–23:00 — снова 22 °C);
• Ночной (23:00–7:00 — 18 °C).

Настройка производится с помощью кнопок «+» и «–», а также «◄» и «►» для выбора времени и периода. После завершения настройки график сохраняется в энергонезависимой памяти и не сбрасывается при отключении питания.

Режимы работы

• Автоматический режим — терморегулятор следует заданному расписанию.
• Ручной режим — пользователь вручную устанавливает желаемую температуру, игнорируя программу.
• Защита от замерзания — автоматически включается при падении температуры ниже +5 °C, предотвращая промерзание труб.
• Режим «Отпуск» — удерживает постоянную температуру (по умолчанию +10 °C) на заданный срок.

Применение в разных системах отопления

Хотя ETR F 1447A чаще всего используется в системах «теплый пол», его можно применять и в других типах отопления. Главное — правильно выбрать режим управления и тип датчика.

В системах с электрическим теплым полом рекомендуется использовать внешний датчик температуры пола. Это предотвратит перегрев ламината, паркета или плитки. Устройство будет отключать нагрев, когда пол достигнет заданной температуры, даже если в комнате ещё прохладно.

Для водяных теплых полов терморегулятор управляет сервоприводом коллектора. В этом случае важно подключить его к электроприводу через клеммы OUT. При этом можно использовать как датчик пола, так и воздуха — в зависимости от приоритета (защита покрытия или комфорт в помещении).

В радиаторных системах ETR F 1447A может управлять электроклапаном или насосом. Например, в частном доме с несколькими контурами можно установить отдельный терморегулятор на каждый этаж. Это позволяет создать зональное отопление и снизить расход топлива.

Преимущества и недостатки

Как и любое техническое устройство, ETR F 1447A имеет свои сильные и слабые стороны. Понимание этих аспектов поможет принять взвешенное решение о покупке.

Преимущества:

• Высокая точность поддержания температуры благодаря цифровому сенсору.
• Простота монтажа и интуитивно понятное меню.
• Экономия энергии за счет программирования.
• Компактный дизайн, соответствующий современным стандартам.
• Доступная цена — обычно в пределах 2 500–3 500 рублей.

Недостатки:

• Отсутствие Wi-Fi и удаленного управления.
• Нет функции самодиагностики или оповещения о неисправностях.
• Ограниченный угол обзора дисплея — цифры плохо видны при взгляде сбоку.
• Не поддерживает подключение нескольких датчиков одновременно.

Экспертное мнение

По словам эксперта, ключевой фактор долговечности — правильный монтаж. «Многие клиенты пытаются сэкономить на проводах или игнорируют требования по сечению кабеля. А потом удивляются, почему терморегулятор «перегревается». На самом деле — это следствие неправильного подключения. Используйте медный кабель сечением не менее 1,5 мм² для нагрузки до 3 кВт.»

Также Дмитрий отмечает, что спрос на «умные» терморегуляторы растёт, но для большинства пользователей ETR F 1447A остаётся оптимальным выбором. «Не всем нужно управлять отоплением из другого города. Достаточно надежного, простого и недорогого устройства, которое делает своё дело.»

Вопросы и ответы

Заключение

Терморегулятор ETR F 1447A — это сбалансированное решение для автоматизации отопления в квартире или частном доме. Он сочетает в себе надежность, простоту использования и доступную цену, что делает его популярным выбором среди монтажников и домашних мастеров. Несмотря на отсутствие «умных» функций, его основные характеристики полностью соответствуют заявленным задачам: точное поддержание температуры, экономия энергии и долгий срок службы.

• ETR F 1447A подходит для теплых полов, радиаторов и водяных систем.
• Обязательно используйте внешний датчик при монтаже в системах подогрева пола.
• Программирование позволяет сэкономить до 30% энергии.
• Максимальная нагрузка — 16 А, при превышении нужен пускатель.
• Устройство не поддерживает Wi-Fi, но отличается высокой надежностью.
