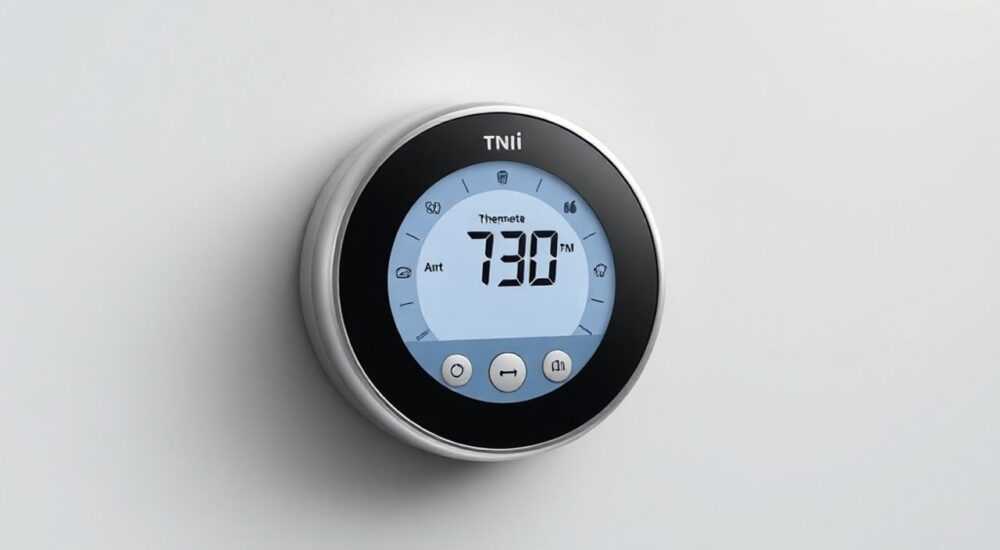

Терморегулятор хн w3002 инструкция

Терморегулятор ХН W3002 — это надёжное и универсальное устройство для автоматического управления отоплением в частных домах, квартирах и коммерческих помещениях. Он сочетает в себе простоту настройки, точность поддержания температуры и совместимость с большинством электрических и водяных систем обогрева. Благодаря интуитивному интерфейсу и защищённому от перегрузок дизайну, устройство становится выбором как для новичков, так и для профессионалов в области теплотехники. Главная рекомендация — всегда проверяйте совместимость с вашей системой отопления перед установкой и используйте только оригинальные комплектующие для подключения.

Терморегулятор ХН W3002 обеспечивает точное поддержание заданной температуры с погрешностью не более ±0,5 °C. Для корректной работы подключайте его только к нагрузке до 16 А, используйте реле с защитой от скачков напряжения и настройте режимы по расписанию — это снизит расходы на отопление на 20–30%.

Содержание статьи:

Что такое терморегулятор ХН W3002
Технические характеристики и возможности
Пошаговая инструкция по установке
Настройка режимов работы и расписания
Частые ошибки и способы их устранения
Экспертное мнение: как избежать типичных ошибок
Часто задаваемые вопросы
Заключение

Что такое терморегулятор ХН W3002

Терморегулятор ХН W3002 — это цифровое устройство, предназначенное для автоматического контроля температуры в помещении путём включения и отключения источника тепла. Разработанный для использования в бытовых и легких промышленных системах, он поддерживает как электрические нагреватели, так и насосы в водяных контурах. Устройство отличается высокой устойчивостью к перепадам напряжения и работает в диапазоне от -10 °C до +50 °C, что делает его пригодным для установки даже в неотапливаемых помещениях, например, в котельных или на лестничных клетках.

В отличие от механических термостатов, ХН W3002 оснащён жидкокристаллическим дисплеем, сенсорным управлением и функцией программирования по расписанию на неделю. Это позволяет задавать разные температурные режимы для утра, дня, вечера и ночи, что особенно ценно при отсутствии жильцов в течение дня. Устройство совместимо с большинством реле и контакторов, что расширяет его применение в системах с высокой мощностью — до 3,5 кВт при 220 В.

Полезно знать: Терморегуляторы с программированием снижают потребление энергии на 25–40% по сравнению с постоянной работой отопления. Экономия особенно заметна в загородных домах, где жильцы отсутствуют днём.

Технические характеристики и возможности

ХН W3002 разработан с учётом современных требований к энергоэффективности и надёжности. Ниже приведены ключевые параметры устройства:

Питание: 220 В, 50 Гц
Максимальная коммутируемая нагрузка: 16 А (3,5 кВт при 220 В)
Точность датчика температуры: ±0,5 °C
Диапазон измеряемых температур: от 5 °C до 35 °C
Тип датчика: встроенный NTC-термистор
Режимы работы: постоянный, программный (7 дней), временный, отключение
Интерфейс: ЖК-дисплей с подсветкой, 4 кнопки управления
Степень защиты: IP20
Габариты: 86 × 86 × 25 мм
Монтаж: настенный, в стандартную подрозетник 60 мм

Устройство не требует внешнего источника питания — работает напрямую от сети. При отключении электричества сохраняет настройки в энергонезависимой памяти на срок до 10 лет. Поддерживает два типа управления: по температуре воздуха (встроенный датчик) и по внешнему датчику (опционально, через клеммы). Это позволяет использовать его не только для комнат, но и для контроля температуры в бойлере, теплом полу или оранжерее.

Полезно знать: Если вы планируете использовать внешний датчик, убедитесь, что его кабель имеет сечение не менее 0,75 мм² и экранирован, чтобы избежать помех от других проводов.

Пошаговая инструкция по установке

Правильная установка терморегулятора — залог его долговечной и безопасной работы. Следуйте этим шагам:

Отключите питание в щитке. Проверьте отсутствие напряжения тестером.
Снимите старый термостат (если есть). Осмотрите провода: обычно их три — L (фаза), N (ноль), L_out (выход на нагрузку).
Подготовьте монтажную коробку. Убедитесь, что она соответствует стандарту 60 мм и надёжно закреплена.
Подключите провода:
- Фаза (L) — на клемму L
- Ноль (N) — на клемму N
- Выход на нагреватель (L_out) — на клемму OUT
Если используете внешний датчик, подключите его к клеммам TEMP+ и TEMP-.
Аккуратно уложите провода и зафиксируйте устройство в коробке винтами.
Включите питание и проверьте работу дисплея — должен отобразиться «СС» (начальная настройка).

«Не подключайте терморегулятор напрямую к мощным обогревателям без промежуточного контактора. Даже при номинале 16 А, длительная работа на пределе сокращает срок службы контактов.» — Алексей Морозов, инженер-электрик, 15 лет опыта в системах отопления

После подключения устройство перейдёт в режим ожидания. На дисплее будет отображаться текущая температура помещения. Для начала настройки нажмите и удерживайте кнопку «SET» 3 секунды.

Настройка режимов работы и расписания

Настройка расписания — главная функция, которая делает ХН W3002 выгодным выбором. Режимы доступны через меню «Prog».

Нажмите кнопку «MODE» до появления «Prog».
Используйте «+» и «–» для выбора дня недели (Mon–Sun).
Нажмите «SET» — откроется настройка времени включения.
Установите время (например, 06:30) и температуру (например, 21 °C).
Повторите для 4 временных зон в день: утро, день, вечер, ночь.
После настройки всех дней нажмите «SET» и выйдите из режима.

Для быстрой настройки можно использовать режим «Holiday» — он отключает отопление на несколько дней, но поддерживает минимальную температуру (5 °C) для предотвращения замерзания труб.

Полезно знать: Не устанавливайте температуру выше 24 °C — это не только неэффективно, но и может вызвать перегрев датчика и ложные срабатывания.

Также доступны режимы:
— Manual — постоянная температура без расписания.
— Off — полное отключение.
— Boost — временный повышение температуры на 2 °C на 2 часа (активируется кнопкой «BOOST»).

Для проверки корректности расписания нажмите кнопку «CLK» — на дисплее отобразится текущее время и активный режим.

Частые ошибки и способы их устранения

Даже при правильной установке могут возникать проблемы. Вот основные из них:

Проблема	Возможная причина	Решение
Дисплей не включается	Отсутствие напряжения, перегорел предохранитель	Проверить питание, заменить предохранитель (если есть), убедиться в целостности проводки
Температура не соответствует реальной	Датчик установлен рядом с радиатором или сквозняком	Переместить терморегулятор на внутреннюю стену, подальше от окон и отопительных приборов
Нагреватель не включается	Неправильно подключена клемма OUT, обрыв в цепи	Проверить мультиметром напряжение на OUT, убедиться в работоспособности реле
Расписание не срабатывает	Неверно установлено время, сброс настроек	Проверить и синхронизировать время, перепрограммировать расписание
Частые включения/выключения	Слишком малая гистерезисная зона	В меню «HYS» установите значение 0,5–1,0 °C

Если устройство периодически «зависает» или сбрасывает настройки — проверьте качество электросети. Частые скачки напряжения могут повредить микросхему. Рекомендуется установить стабилизатор или сетевой фильтр.

Экспертное мнение: как избежать типичных ошибок

«Большинство пользователей устанавливают терморегулятор над батареей — это грубейшая ошибка. Датчик реагирует на тепло от радиатора, а не на температуру воздуха в помещении. В результате система постоянно отключается, и в комнате холодно. Устанавливайте его на внутренней стене, на высоте 1,2–1,5 м от пола, подальше от источников тепла и сквозняков.» — Елена Кузнецова, инженер-теплотехник, сертифицированный консультант по энергоэффективности, 12 лет опыта

Она также отмечает, что неправильная настройка гистерезиса — одна из самых недооценённых проблем. Гистерезис — это разница между температурой включения и выключения. Если он слишком мал (менее 0,3 °C), реле будет срабатывать каждые 2–3 минуты — это приводит к быстрому износу контактов. Оптимальное значение — 0,7 °C для систем с инерционным нагревом (теплый пол, водяные радиаторы), и 0,5 °C — для быстрых электронагревателей.

Также советует не экономить на кабеле: для нагрузки выше 2 кВт используйте медный провод сечением не менее 1,5 мм². Алюминий и тонкие жилы — частая причина перегрева и возгораний.

Часто задаваемые вопросы

Можно ли подключить ХН W3002 к теплому полу?

Да, но только если мощность нагревательного кабеля не превышает 3,5 кВт. Для более мощных систем требуется внешний контактор. Также рекомендуется использовать отдельный датчик температуры пола, подключённый к клеммам TEMP+/-.

Как сбросить настройки до заводских?

Удерживайте кнопки «+» и «–» одновременно 5 секунд, пока на дисплее не появится «rSt». Затем отпустите — устройство перезагрузится с заводскими параметрами.

Работает ли терморегулятор при отключении электричества?

Да, все настройки хранятся в энергонезависимой памяти. При включении питания он восстановит последнее расписание и время. Однако время нужно будет синхронизировать вручную.

Поддерживает ли устройство Wi-Fi или мобильное управление?

Нет. ХН W3002 — это базовая модель без беспроводной связи. Для смарт-контроля рекомендуется модели серии ХН W5000 или ХН Smart.

Как часто нужно калибровать датчик?

При нормальных условиях калибровка не требуется. Если температура на дисплее отличается от эталонного термометра более чем на 1 °C — замените устройство. Датчик не поддаётся пользовательской калибровке.

Заключение

Терморегулятор ХН W3002 — это проверенное временем решение для автоматизации отопления в частных домах и квартирах. Его простота, надёжность и совместимость с большинством систем делают его одним из самых востребованных устройств на рынке. Главное — правильно установить его, избегая типичных ошибок, и настроить расписание под свой режим жизни. Это не просто техника — это инструмент экономии, комфорта и безопасности.

Использование ХН W3002 позволяет сократить расходы на отопление на 20–30%, повысить комфорт и продлить срок службы котла или нагревателя за счёт снижения числа циклов включения. Устройство не требует сложного обслуживания, но требует внимания при монтаже и настройке.

Устанавливайте терморегулятор на внутренней стене, подальше от радиаторов и окон.
Используйте внешний датчик для точного контроля теплого пола или бойлера.
Настройте расписание на 4 временных зоны — это максимизирует экономию.
Не превышайте нагрузку 16 А; при мощности выше 2 кВт — используйте контактор.
При частых сбоях проверьте качество электросети и установите стабилизатор.
