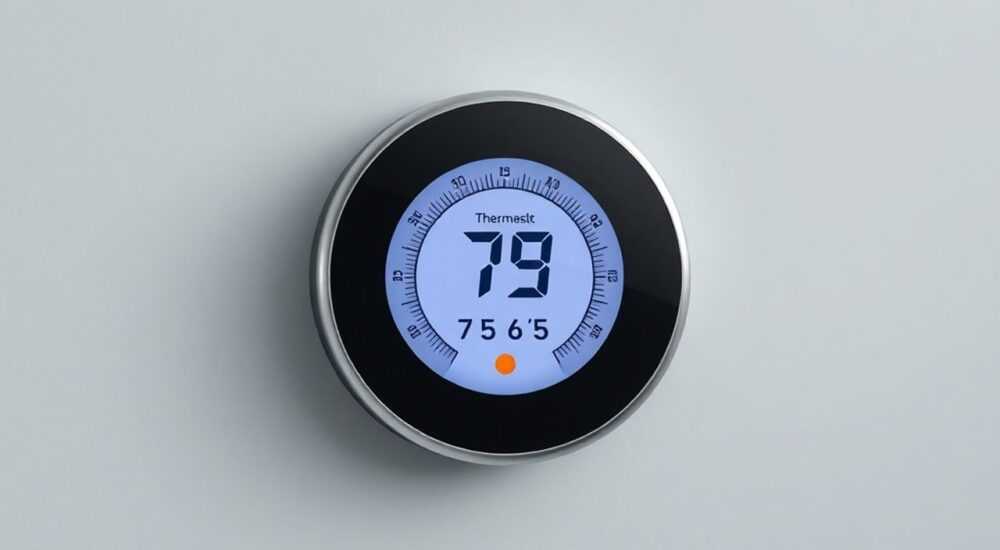

Терморегулятор ирт 4к м

Терморегулятор ИРТ 4К М — это современное электронное устройство для точного контроля температуры в системах отопления, особенно часто применяемое с инфракрасными обогревателями. Оно обеспечивает комфортный микроклимат в помещениях, автоматически включая и выключая нагревательные приборы по заданному значению температуры. Прибор отличается высокой надежностью, простотой установки и экономичным энергопотреблением.

Назначение и область применения

Терморегулятор ИРТ 4К М предназначен для автоматического поддержания заданной температуры воздуха в жилых, офисных и производственных помещениях. Он работает в паре с инфракрасными обогревателями, пленочными теплыми полами, конвекторами и другими электрическими нагревательными приборами. Устройство реагирует на изменения температуры окружающей среды с помощью встроенного или внешнего датчика и управляет включением/выключением нагрузки.

Основная задача ИРТ 4К М — создать комфортные условия пребывания в помещении, избегая перегрева и чрезмерного расхода электроэнергии. Благодаря своей универсальности, он подходит как для домашнего использования, так и для коммерческих объектов: магазинов, складов, автосервисов. Особенно эффективен в помещениях с высокими потолками, где традиционные системы отопления работают менее эффективно.

Представьте ситуацию: зимой вы включаете обогреватель, но через час становится слишком жарко. Выходите — помещение остывает. Такие колебания не только дискомфортны, но и увеличивают счета за электричество. Терморегулятор решает эту проблему, поддерживая стабильную температуру без постоянного контроля со стороны пользователя.

Технические характеристики

Для оценки функциональности и совместимости терморегулятора с конкретной системой отопления важно понимать его технические параметры. Ниже представлены основные характеристики модели ИРТ 4К М:

• Напряжение питания: 220–240 В, частота 50 Гц;
• Максимальная коммутируемая мощность: до 3,5 кВт (при токе нагрузки до 16 А);
• Диапазон регулирования температуры: от +5 °C до +40 °C;
• Точность поддержания температуры: ±1 °C;
• Тип датчика температуры: термистор NTC 10 кОм;
• Степень защиты корпуса: IP20 (подходит для внутренней установки);
• Габариты: 80×80×45 мм (стандартный размер под монтаж в подрозетник);
• Температурный режим эксплуатации: от -10 °C до +45 °C.

Эти параметры позволяют использовать ИРТ 4К М в большинстве бытовых и полупромышленных условий. Например, при подключении к инфракрасному обогревателю мощностью 2,5 кВт терморегулятор будет уверенно управлять включением, не перегружаясь. Также стоит отметить, что максимальный ток в 16 А соответствует стандарту большинства бытовых розеточных групп, что упрощает интеграцию в существующую электропроводку.

Устройство и комплектация

Терморегулятор ИРТ 4К М выполнен в пластиковом корпусе белого цвета, соответствующем современным интерьерным решениям. На лицевой панели расположены три элемента управления: поворотный переключатель для выбора температуры, кнопка блокировки экрана и индикатор включения. Конструкция предусматривает как настенный, так и монтаж в стандартную коробку подрозетника.

В базовую комплектацию входят:

• сам терморегулятор;
• встроенный датчик температуры (внутри корпуса);
• возможность подключения внешнего датчика (через клеммы);
• монтажная рамка и крепёжные элементы.

Особенностью модели является наличие раздельного управления — пользователь может выбрать, какой датчик использовать: внутренний (температура воздуха рядом с прибором) или внешний (например, в полу или на удалённом участке). Это особенно актуально при использовании в системах «теплый пол», где важно контролировать температуру поверхности, а не воздуха.

Варианты использования датчиков

1. Внутренний датчик: используется по умолчанию, подходит для контроля температуры воздуха в помещении.
2. Внешний датчик: подключается дополнительно, позволяет измерять температуру на расстоянии (например, в полу).
3. Автоматический выбор: при наличии обоих датчиков прибор может быть настроен на приоритет одного из них.

Подключение терморегулятора

Правильное подключение — залог долгой и безопасной работы устройства. ИРТ 4К М подключается между источником питания (220 В) и нагревательным прибором. Схема подключения стандартна и представлена в инструкции производителя.

Основные шаги:

1. Отключите питание на щитке.
2. Снимите переднюю панель терморегулятора.
3. Подключите фазу (L) и ноль (N) к клеммам питания (обычно L и N).
4. Выход на нагрузку подключается к клеммам L1 и N1.
5. Если используется внешний датчик — подключите его к соответствующим контактам (SENS).
6. Зафиксируйте устройство в подрозетнике и установите лицевую панель.

Важно использовать провода сечением не менее 1,5 мм², особенно при нагрузке близкой к 3,5 кВт. Некачественные соединения могут вызывать перегрев и оплавление клемм.

Типичные ошибки при монтаже

• Перепутаны вход и выход — устройство не включается.
• Не подключен нулевой провод — терморегулятор не работает.
• Внешний датчик подключен без защиты — риск повреждения при ремонте.
• Подключение нагрузки выше 3,5 кВт — перегрузка и выход из строя реле.

Настройка параметров

После подключения терморегулятор готов к работе. Настройка осуществляется с помощью поворотного переключателя. Пользователь выбирает желаемую температуру в диапазоне от +5 до +40 °C. При достижении заданного значения прибор отключает нагрузку, при понижении — снова включает.

Точность регулирования зависит от местоположения терморегулятора. Его нельзя устанавливать:

• рядом с источниками тепла (обогреватели, солнечные лучи);
• в местах с плохой циркуляцией воздуха (углубления, за шторами);
• на сквозняках.

Для более точного контроля рекомендуется использовать внешний датчик, особенно в системах с теплыми полами. В этом случае терморегулятор будет ориентироваться на температуру поверхности, а не воздуха, что предотвратит перегрев покрытия.

Режимы работы

• Автоматический: постоянный контроль температуры по заданному значению.
• Ручной: принудительное включение/отключение нагрузки (если предусмотрено).
• Эконом: снижение температуры на несколько градусов в ночное время (при наличии таймера — не у всех моделей).

Обратите внимание: модель ИРТ 4К М не имеет встроенного таймера или Wi-Fi. Это базовое устройство, ориентированное на простоту и надежность.

Ошибки и неисправности

Хотя ИРТ 4К М считается надежным устройством, в процессе эксплуатации могут возникать проблемы. Ниже приведены наиболее распространенные неисправности и способы их устранения.

• Терморегулятор не включает обогреватель: проверьте питание, целостность проводки, состояние реле. Возможен обрыв внешнего датчика.
• Постоянно включен: неисправность термистора или залипание реле. Проверьте сопротивление датчика (при +25 °C должно быть около 10 кОм).
• Мигает индикатор: может указывать на нестабильную работу датчика или перегрев.
• Нет реакции на поворот ручки: неисправен переключатель или плата управления.

Для диагностики можно временно заменить внешний датчик на резистор 10 кОм — если терморегулятор начнет работать, значит, проблема в датчике.

Эксплуатационные режимы

ИРТ 4К М эффективно работает в различных условиях. В жилых помещениях он поддерживает комфортную температуру, например, +22 °C днем и +18 °C ночью (при ручной корректировке). В гаражах и мастерских помогает избежать переохлаждения оборудования. В детских и медицинских учреждениях обеспечивает стабильный климат, важный для здоровья.

Благодаря отсутствию движущихся механических частей (кроме реле), устройство практически не изнашивается. Средний срок службы — более 10 лет при правильной эксплуатации. Рекомендуется один раз в год проверять надежность клеммных соединений и чистоту корпуса.

Экономия энергии

• Поддержание температуры на уровне +20 °C вместо +24 °C снижает расход энергии на 15–20%.
• Автоматическое отключение при достижении нужной температуры исключает «холостой» прогрев.
• Использование внешнего датчика предотвращает перегрев полов и продлевает срок службы покрытия.

Сравнение с аналогами

На рынке представлено множество терморегуляторов, но ИРТ 4К М выгодно отличается сочетанием цены, качества и простоты. Ниже приведено сравнение с популярными аналогами.

Как видно, ИРТ 4К М — оптимальный выбор для тех, кто ценит простоту, надежность и бюджетность. Он не имеет «умных» функций, но отлично справляется с основной задачей — поддержанием температуры.

Экспертное мнение

По словам Сергея, частые проблемы возникают не из-за самого устройства, а из-за ошибок монтажа: неправильное подключение, использование слаботочных проводов, игнорирование внешнего датчика. «Люди хотят сэкономить на проводе — берут 0,75 мм². А потом удивляются, почему клемма плавится.»

Вопросы и ответы

Заключение

Терморегулятор ИРТ 4К М — надежное и экономичное решение для автоматизации систем отопления. Он подходит для широкого круга задач: от обогрева квартиры до контроля температуры в производственном помещении. Простота конструкции, отсутствие «наворотов» и доступная цена делают его популярным выбором среди монтажников и домашних пользователей.

• ИРТ 4К М рассчитан на нагрузку до 3,5 кВт и ток 16 А.
• Поддерживает внутренний и внешний датчики температуры.
• Прост в установке и не требует сложной настройки.
• Эффективно работает с инфракрасными обогревателями и теплыми полами.
• Является оптимальным решением по соотношению цена/качество.
