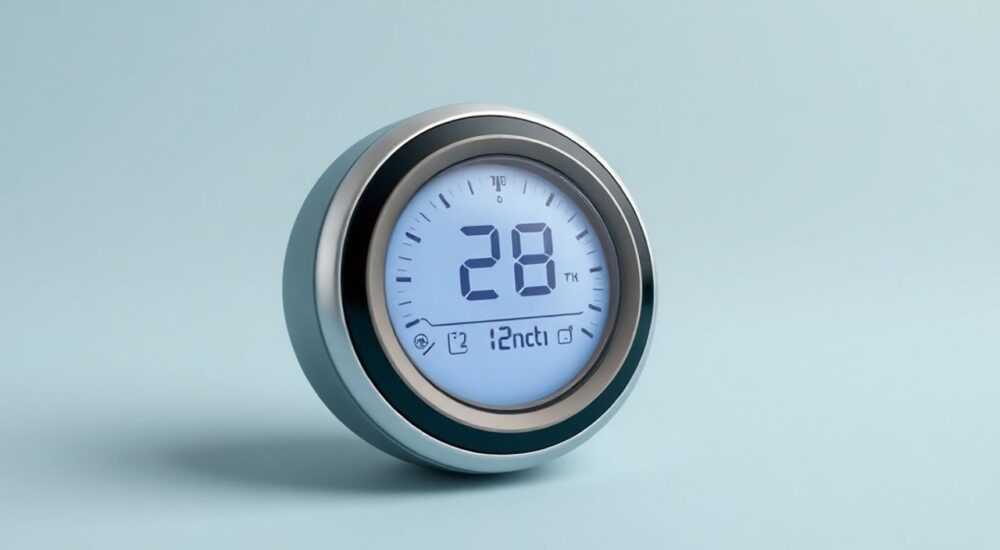

Терморегулятор lc 001

Терморегулятор LC 001 — это компактное электронное устройство для автоматического контроля температуры в системах обогрева, чаще всего применяемое в составе тёплых полов, инфракрасных плёнок или конвекторов. Он отличается простотой установки, доступной стоимостью и базовым функционалом: поддержанием заданного температурного режима, включением/выключением нагрева по расписанию и защитой от перегрева. Устройство подходит как для домашнего, так и для коммерческого использования в небольших помещениях.

Терморегулятор LC 001 — бюджетное решение для управления тёплым полом с ручным и программным режимами. Подходит для монтажа в стандартную подрозетную коробку, но требует точной настройки датчика температуры и правильного подключения к нагрузке.

Содержание статьи:

Что такое терморегулятор LC 001: назначение и принцип работы
Особенности конструкции и технические характеристики
Монтаж и подключение: пошаговая инструкция
Настройка параметров: режимы работы и программируемый таймер
Типичные ошибки при использовании и способы их устранения
Сравнение LC 001 с аналогами: плюсы и минусы
Экспертное мнение
Вопросы и ответы
Заключение

Что такое терморегулятор LC 001: назначение и принцип работы

Терморегулятор LC 001 — это механический или цифровой (в зависимости от модификации) прибор, предназначенный для автоматизации процесса обогрева помещений. Основная задача устройства — поддерживать заданную температуру воздуха или поверхности пола, включая и выключая нагревательный элемент по мере необходимости. Чаще всего он используется в системах «тёплый пол», где перегрев или недогрев могут привести к дискомфорту, повреждению напольного покрытия или увеличению расхода электроэнергии.

Принцип работы основан на измерении температуры с помощью встроенного или внешнего датчика. Как правило, LC 001 оснащён датчиком температуры пола, который устанавливается в стяжку или под плитку. При достижении порогового значения прибор размыкает цепь, отключая питание нагревательного кабеля. Когда температура снижается ниже установленного уровня — контакты замыкаются, и обогрев возобновляется. Такой цикл обеспечивает стабильный микроклимат и энергоэффективность.

Устройство не требует сложной инфраструктуры: оно работает автономно, без Wi-Fi или дополнительных серверов. Это делает его надёжным решением для загородных домов, дач и квартир, где важна простота и долговечность. При этом LC 001 не поддерживает удалённое управление через смартфон, что ограничивает его использование в «умных» домах.

Полезно знать: Некоторые версии LC 001 имеют только датчик пола, другие — двойной (пол + воздух). Второй вариант предпочтительнее для помещений с переменной влажностью или частым проветриванием.

Особенности конструкции и технические характеристики

LC 001 выполнен в стандартном корпусе под установку в подрозетник диаметром 68 мм. Корпус изготовлен из термостойкого пластика, устойчивого к воздействию ультрафиолета и перепадам температур. На лицевой панели расположены кнопки управления, цифровой дисплей (в большинстве моделей) и индикатор включения. Дизайн минималистичный, подходит под любой интерьер.

Основные технические параметры:

Напряжение питания: 220–240 В, 50 Гц;
Максимальная нагрузка: 16 А (до 3,5 кВт);
Диапазон регулировки температуры: 5–35 °C;
Точность измерения: ±0,5 °C;
Степень защиты: IP20 (только для сухих помещений);
Тип датчика: NTC 10 кОм (внешний, в комплекте);
Размеры: 80×80×35 мм (стандартный модуль).

Устройство совместимо с большинством типов нагревательных элементов: резистивными кабелями, ИК-плёночными матами, греющими матами и жидкостными системами с электроприводом (через сервопривод). Однако важно соблюдать лимит по мощности — превышение может привести к перегреву контактов и выходу из строя.

«Обязательно проверяйте суммарную мощность всех подключённых секций тёплого пола. Если она превышает 3,5 кВт — используйте магнитный пускатель. Без него терморегулятор быстро выйдет из строя.» — Алексей Кузнецов, инженер-теплотехник, 12 лет опыта в монтаже систем обогрева

Монтаж и подключение: пошаговая инструкция

Установка LC 001 возможна только при наличии электрической сети 220 В и правильно проложенного нагревательного кабеля. Работы следует выполнять при отключённом питании и с соблюдением правил ПУЭ.

Подготовьте место установки: выберите стену рядом с местом вывода кабеля тёплого пола. Установите стандартную подрозетную коробку на высоте 90–120 см от пола.
Уложите датчик температуры: поместите его в гофрированную трубку (защита от повреждений), уложите в стяжку на расстоянии 50–70 см от стены, между двумя витками нагревательного кабеля. Конец трубки выведите в подрозетник.
Подключите провода: фаза (L) и ноль (N) от щитка подаются на входные клеммы (обычно L и N). Выход на нагревательный кабель — на клеммы Load или Out. Датчик подключается к клеммам S или Sensor.
Закрепите корпус: после проверки соединений зафиксируйте механизм в подрозетнике с помощью распорных лапок.
Установите лицевую панель: закройте корпус декоративной рамкой.

Полезно знать: Не допускайте перегибов и растяжения проводов датчика. Даже незначительное повреждение может привести к некорректным показаниям.

Настройка параметров: режимы работы и программируемый таймер

После подключения LC 001 необходимо настроить. На дисплее отображается текущая температура и установленное значение. Управление осуществляется двумя кнопками: «+» и «–». Для входа в меню удерживайте одну из кнопок 3–5 секунд.

Режимы работы:

Ручной режим: пользователь вручную задаёт температуру, которая поддерживается постоянно.
Автоматический режим: устройство включает обогрев по расписанию. Обычно доступно 2 периода включения/выключения в сутки (например, утро и вечер).
Защита от замерзания: минимальная температура (обычно 5 °C) поддерживается даже при отсутствии хозяев.

Для настройки таймера:

Перейдите в меню программирования.
Установите время первого включения (например, 7:00).
Задайте температуру для этого периода (например, 22 °C).
Укажите время отключения (например, 9:00).
Повторите для второго периода (например, 18:00–23:00).

«Не устанавливайте температуру выше 28 °C для плитки и 25 °C для ламината. Перегрев может привести к растрескиванию покрытия или преждевременному износу кабеля.» — Марина Петрова, специалист по напольным системам, компания «Тёплый Дом»

Типичные ошибки при использовании и способы их устранения

Несмотря на простоту, при эксплуатации LC 001 встречаются распространённые проблемы:

Проблема	Возможная причина	Решение
Терморегулятор не включает обогрев	Неисправен датчик, обрыв цепи, перегрузка	Проверьте целостность датчика мультиметром, убедитесь, что нагрузка в пределах нормы
Постоянно включён, не отключается	Неправильно установлен порог, неисправен датчик	Перепроверьте настройки, замените датчик
Мигает дисплей, ошибка E1	Обрыв или КЗ датчика температуры	Проверьте сопротивление датчика (должно быть около 10–12 кОм при 25 °C)
Частое включение/выключение	Слишком узкий гистерезис (разница между вкл/выкл)	Увеличьте порог на 1–2 °C или проверьте корректность монтажа датчика

Полезно знать: Если датчик повреждён, его можно заменить любым NTC 10 кОм — они взаимозаменяемы. Главное — герметично заделать место ввода в гофру.

Сравнение LC 001 с аналогами: плюсы и минусы

LC 001 часто сравнивают с более дорогими моделями, такими как DeviReg 550, Warmstad WS-100 или Ballu BEP-EX1. Ниже — ключевые различия:

Параметр	LC 001	DeviReg 550	Warmstad WS-100
Цена	от 1 200 ₽	от 4 500 ₽	от 2 800 ₽
Wi-Fi / удалённое управление	нет	есть (в некоторых версиях)	нет
График нагрева	2 периода	7 дней, 4 периода	2 периода
Точность поддержания	±0,5 °C	±0,1 °C	±0,3 °C
Срок службы	5–7 лет	10+ лет	7–8 лет

Преимущества LC 001 — низкая цена, простота установки и достаточный функционал для базовых нужд. Недостатки — отсутствие связи, ограниченное расписание и меньшая точность. Если вам нужно просто включить тёплый пол утром и выключить вечером — LC 001 подойдёт идеально.

Экспертное мнение

«LC 001 — это “рабочая лошадка” среди бюджетных терморегуляторов. Он не блещет технологиями, но выполняет свою задачу стабильно. Я рекомендую его для дач, кладовых, ванных комнат, где нет смысла переплачивать за Wi-Fi и сложные алгоритмы. Главное — не превышать нагрузку и правильно уложить датчик. При соблюдении этих условий устройство прослужит 5–7 лет без нареканий.» — Дмитрий Смирнов, руководитель монтажной бригады, компания «Экообогрев», 15 лет в сфере

Вопросы и ответы

Можно ли использовать LC 001 с инфракрасным тёплым полом?

Да, при условии, что суммарная мощность не превышает 3,5 кВт. Убедитесь, что датчик установлен под плёнку, а не на открытом участке.

Как проверить, исправен ли датчик?

Отключите питание, отсоедините датчик и измерьте сопротивление мультиметром. При комнатной температуре (20–25 °C) оно должно быть в пределах 9–13 кОм.

Почему терморегулятор включается реже зимой?

Потому что разница между температурой пола и окружающей средой меньше. Система работает эффективнее, и циклы включения становятся длиннее.

Можно ли установить LC 001 в ванной?

Нет, степень защиты IP20 не позволяет использовать его во влажных зонах. Для ванной нужен терморегулятор с защитой IP44 и установкой вне помещения.

Что делать, если экран не реагирует на кнопки?

Проверьте питание, целостность предохранителя (если есть), и убедитесь, что не активирован детский замок (если поддерживается). Иногда помогает полное отключение на 10 минут.

Заключение

Терморегулятор LC 001 — доступное и практичное решение для автоматизации обогрева полов в небольших помещениях. Он не предлагает продвинутых функций, но надёжно справляется с базовыми задачами: поддержанием комфортной температуры, экономией электроэнергии и защитой от перегрева. Устройство легко монтируется и настраивается, что делает его популярным выбором среди мастеров и домашних умельцев.

Выбирая LC 001, помните: его главное преимущество — цена и простота. Но успех эксплуатации зависит от правильного монтажа, особенно укладки датчика и соблюдения лимита мощности. Если ваша система укладывается в 3,5 кВт и не требует удалённого управления — это отличный вариант.

LC 001 подходит для тёплых полов мощностью до 3,5 кВт.
Обязательно используйте гофрированную трубку для датчика.
Не устанавливайте прибор во влажных помещениях.
При превышении нагрузки подключайте через магнитный пускатель.
Регулярно проверяйте показания и состояние датчика.
