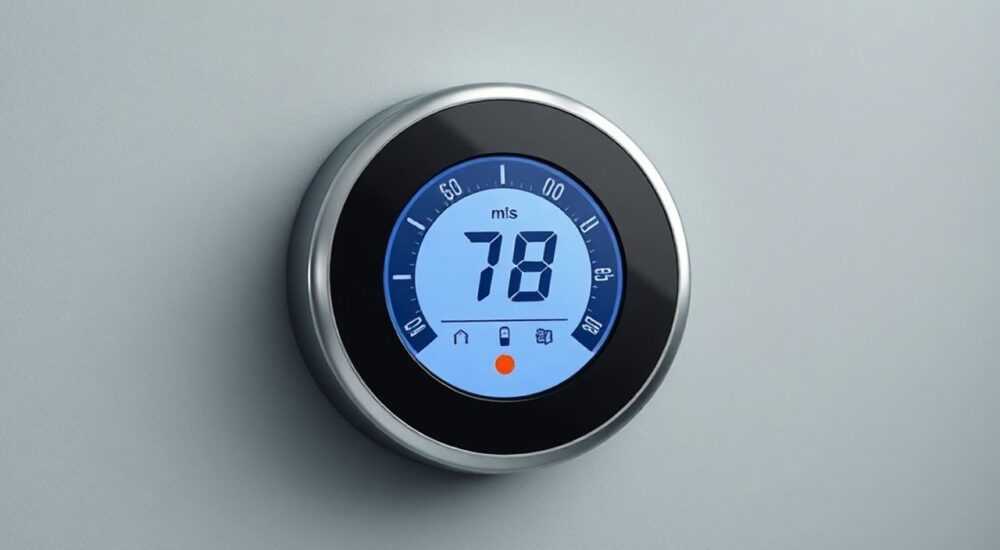

Терморегулятор мощности

Терморегулятор мощности — это устройство, предназначенное для точного управления подачей тепловой энергии в системах обогрева, позволяя поддерживать заданную температуру с минимальным расходом электроэнергии. Оно работает по принципу циклического включения и отключения нагревательного элемента в зависимости от показаний датчика температуры. Такие устройства применяются как в бытовых условиях (теплые полы, инкубаторы, сушилки), так и в промышленных установках (печи, сушильные камеры, технологические линии). Благодаря терморегуляции достигается не только комфорт, но и экономия до 30–40% энергии.

Терморегулятор мощности позволяет точно управлять нагревом, предотвращая перегрев и снижая энергопотребление. Для большинства применений оптимальны фазовые регуляторы с PID-алгоритмом или релейные модели с твердотельным реле.

Содержание статьи:

Что такое терморегулятор мощности
Принцип работы и устройство
Этапы работы терморегулятора
Виды терморегуляторов по типу регулировки
Применение в быту и промышленности
Типичные сценарии использования
Как выбрать оптимальное устройство
Критерии выбора
Установка и настройка
Типичные ошибки при монтаже
Экспертное мнение
Вопросы и ответы
Заключение

Что такое терморегулятор мощности

Терморегулятор мощности — это электронное устройство, которое управляет количеством энергии, подаваемой на нагревательный элемент, в зависимости от текущей температуры в контролируемой среде. В отличие от простых термостатов, которые просто включают и выключают нагрузку, терморегуляторы могут плавно или ступенчато регулировать уровень мощности, что обеспечивает более стабильный температурный режим.

Устройства такого типа используются там, где важна не просто поддержка температуры, а её точное соблюдение без скачков. Это особенно критично в таких сферах, как пищевая промышленность, медицинское оборудование, лаборатории и системы «умный дом». Например, в инкубаторе для выведения птицы отклонение всего на 1°C может привести к гибели эмбрионов.

Современные терморегуляторы оснащаются цифровыми дисплеями, программными профилями нагрева, возможностью удалённого доступа через Wi-Fi и интеграцией с умными платформами. Они способны работать с разными типами датчиков: термопарами, термисторами, RTD-датчиками (резистивными термометрами).

Полезно знать: Терморегулятор мощности часто путают с обычным термостатом. Разница в том, что термостат — это двухпозиционное устройство (вкл/выкл), а терморегулятор может управлять мощностью плавно, что исключает температурные колебания.

Принцип работы и устройство

Основная задача терморегулятора — сравнивать текущую температуру с заданным значением (уставкой) и корректировать выходную мощность. Устройство состоит из трёх ключевых компонентов: датчика температуры, процессора (или аналоговой схемы) и исполнительного механизма.

Работа начинается с измерения температуры. Датчик передаёт сигнал в блок управления, где он анализируется. Если температура ниже уставки, регулятор увеличивает мощность; если выше — уменьшает. Этот процесс происходит непрерывно, обеспечивая стабильность.

Особое значение имеет алгоритм управления. Самый распространённый — PID (пропорционально-интегрально-дифференциальный). Он учитывает не только текущее отклонение, но и скорость его изменения, а также накопленную ошибку за время. Это позволяет избежать перерегулирования и достичь равномерного нагрева.

Этапы работы терморегулятора

Сбор данных с датчика температуры.
Сравнение текущего значения с уставкой.
Расчёт необходимой мощности по алгоритму (например, PID).
Подача управляющего сигнала на исполнительное устройство (реле, симистор, тиристор).
Контроль результата и корректировка в реальном времени.

«PID-регулирование — это стандарт для промышленных терморегуляторов. Оно позволяет достичь точности ±0.1°C при правильной настройке параметров.» — Алексей Миронов, инженер-автоматчик, 12 лет опыта

Виды терморегуляторов по типу регулировки

По способу управления мощностью терморегуляторы делятся на несколько категорий. Выбор зависит от требуемой точности, типа нагрузки и условий эксплуатации.

Релейные — самые простые. Включают и выключают нагреватель по принципу «всё или ничего». Подходят для медленных процессов, например, обогрева помещений. Минус — циклические колебания температуры.
Фазовые (симисторные) — управляют мощностью, отсекая часть синусоиды переменного тока. Позволяют плавно регулировать нагрев, идеальны для инфракрасных ламп, ТЭНов, печей. Не создают помех, как ШИМ.
ШИМ-регуляторы (широтно-импульсная модуляция) — чаще используются в низковольтных системах (12–24 В). Применяются для нагревателей на постоянном токе, например, в 3D-принтерах.
Твердотельные реле (SSR) с внешним управлением — комбинируются с отдельным блоком регулировки. Обеспечивают долгий срок службы и высокую частоту переключения.

Тип регулятора	Точность	Где применяется	Плюсы	Минусы
Релейный	±2–5°C	Бытовые обогреватели, теплые полы	Дешево, просто в установке	Перегрев, шум реле, износ контактов
Фазовый (симисторный)	±0.5–1°C	Промышленные печи, сушилки	Плавное регулирование, нет помех	Высокая цена, требуется охлаждение
ШИМ	±0.3°C	3D-принтеры, электроника	Высокая эффективность, компактность	Не подходит для переменного тока
SSR + PID-контроллер	±0.1–0.3°C	Лаборатории, производство	Надежность, долгий срок службы	Сложность настройки, стоимость

Полезно знать: Для систем с высокой тепловой инерцией (например, бетонный теплый пол) допустимо использовать релейные регуляторы. А вот для быстрореагирующих систем (нагрев жидкости) лучше выбирать фазовые или ШИМ-устройства.

Применение в быту и промышленности

Терморегуляторы мощности находят применение в самых разных сферах. В быту они обеспечивают комфорт и экономию, а в промышленности — стабильность технологических процессов.

В жилых помещениях такие устройства используются в системах «теплый пол», инкубаторах для домашних птиц, сушилках для обуви и одежды, аквариумах и террариумах. Например, в теплом полу терморегулятор не только поддерживает комфортную температуру, но и отключает нагрев при открытой форточке, предотвращая перерасход энергии.

В промышленности требования к точности значительно выше. Здесь применяются многофункциональные контроллеры с несколькими входами и выходами. Они могут управлять не одним, а группой нагревателей, иметь функции самонастройки, записывать данные в журнал и передавать их на SCADA-системы.

Типичные сценарии использования

Пищевая промышленность — контроль температуры в печах, паровых котлах, сушилках для овощей и фруктов.
Полиграфия и упаковка — регулировка нагрева термоножей, плёнкосварочных машин.
Автомобилестроение — тестирование деталей в климатических камерах.
Медицина — стерилизация инструментов, хранение вакцин.
Сельское хозяйство — обогрев теплиц, инкубаторы, сушилки зерна.

«В пищевой промышленности мы используем терморегуляторы с сертификатом IP69K — они устойчивы к мойке под давлением и воздействию агрессивных моющих средств.» — Елена Козлова, технолог на пищевом комбинате

Как выбрать оптимальное устройство

Выбор терморегулятора зависит от нескольких факторов: мощности нагрузки, типа нагревателя, требуемой точности и условий эксплуатации. Неправильный выбор может привести к перегреву, выходу оборудования из строя или чрезмерному энергопотреблению.

Первое, на что стоит обратить внимание — это максимальный ток и напряжение. Например, для управления ТЭНом на 3 кВт при 220 В потребуется устройство, рассчитанное минимум на 13.6 А. Лучше брать с запасом — 16–20 А.

Важно учитывать тип датчика. Большинство регуляторов поддерживают несколько типов: PT100, K-тип термопары, NTC-термисторы. Убедитесь, что выбранный датчик совместим с вашим контроллером и подходит по диапазону измерений.

Критерии выбора

Мощность нагрузки — не менее 1.5× от номинала нагревателя.
Тип регулирования — фазовый для переменного тока, ШИМ — для постоянного.
Точность — чем выше, тем лучше, но дороже.
Защита — наличие защиты от перегрева, короткого замыкания, обрыва датчика.
Интерфейс — цифровой дисплей, кнопки, возможность подключения к ПК или смартфону.

Если планируется сложный температурный профиль (например, поэтапный нагрев), стоит выбирать модели с программированием (PID с автотюнингом). Такие устройства могут автоматически настраивать свои параметры под конкретную систему.

Полезно знать: Для систем с высокой инерцией (например, бетонный пол) рекомендуется использовать терморегуляторы с функцией «антиконденсат» — они поддерживают минимальную температуру, предотвращая появление сырости.

Установка и настройка

Правильная установка — залог надёжной и безопасной работы. Все соединения должны быть выполнены согласно схеме, указанной в инструкции. Особенно важно правильно подключить датчик температуры.

Датчик следует размещать в зоне, максимально близкой к объекту нагрева, но без прямого контакта с нагревательным элементом. Иначе он будет показывать завышенную температуру, и система будет рано отключаться.

Настройка начинается с выбора типа датчика и установки уставки. Современные устройства имеют меню с подсказками. После ввода параметров можно запустить функцию автотюнинга (если есть), которая за несколько циклов определит оптимальные коэффициенты PID.

Типичные ошибки при монтаже

Подключение слишком длинного провода к датчику без экранирования — вызывает помехи.
Использование реле с недостаточным током — приводит к подгоранию контактов.
Размещение датчика в холодной зоне — устройство не «чувствует» реального нагрева.
Отсутствие теплоотвода у симистора — перегрев и выход из строя.

«Перед финальным подключением проверьте полярность и изоляцию всех проводов. Даже маленькая ошибка может повредить чувствительную электронику.» — Дмитрий Романов, электромонтёр, 15 лет опыта

Экспертное мнение

Марина Соколова, ведущий инженер по автоматизации на заводе по производству пластиковых изделий, делится практикой внедрения терморегуляторов:

«На нашем производстве мы перешли с релейных термостатов на PID-регуляторы с твердотельными реле. Разница ощутима сразу: стабильность температуры в экструдерах выросла на 70%, а брак снизился с 5% до 0.8%.

Мы используем контроллеры с функцией самонастройки. Они анализируют реакцию системы и подбирают оптимальные параметры. Это сэкономило нам около 40 часов ручной настройки в год.

Советую всем, кто работает с нагревом: не экономьте на терморегуляторах. Даже небольшое улучшение точности даёт ощутимый эффект на выходе продукции.»

Вопросы и ответы

Можно ли использовать терморегулятор мощности для инфракрасного обогревателя?

Да, особенно подойдут фазовые (симисторные) регуляторы. Они плавно управляют яркостью и температурой излучения, что важно для комфортного обогрева.

Почему терморегулятор включает нагреватель слишком часто?

Это может быть связано с малым дифференциалом (разницей между включением и выключением). Увеличьте гистерезис в настройках или перейдите на PID-регулирование.

Нужно ли охлаждение для симисторного регулятора?

Да, особенно при нагрузке свыше 1 кВт. Без радиатора устройство быстро перегреется и выйдет из строя.

Поддерживает ли терморегулятор работу от солнечных панелей?

Да, если он работает от постоянного тока или через инвертор. Убедитесь, что напряжение в сети стабильно — скачки могут повлиять на работу электроники.

Можно ли подключить два датчика к одному регулятору?

Только если устройство поддерживает многоканальный ввод. Некоторые модели позволяют усреднять показания или выбирать максимум из двух датчиков.

Заключение

Терморегулятор мощности — это не просто удобное устройство, а ключевой элемент эффективного и безопасного управления нагревом. От его правильного выбора и настройки зависят энергопотребление, качество продукции и долговечность оборудования.

Современные технологии позволяют достичь высокой точности даже в сложных условиях. Важно понимать различия между типами регуляторов и учитывать особенности своей системы. Инвестиции в качественный терморегулятор окупаются уже через несколько месяцев за счёт экономии энергии и снижения брака.

Независимо от сферы применения — будь то домашний инкубатор или промышленная печь — правильный терморегулятор обеспечивает стабильность, безопасность и эффективность.

Выбирайте тип регулирования в зависимости от нагрузки: фазовый для переменного тока, ШИМ — для постоянного.
Обращайте внимание на мощность, точность и защитные функции устройства.
Правильная установка и настройка — основа надёжной работы.
PID-алгоритм и автотюнинг значительно упрощают эксплуатацию.
Даже в быту использование терморегулятора окупается за счёт экономии энергии и комфорта.
