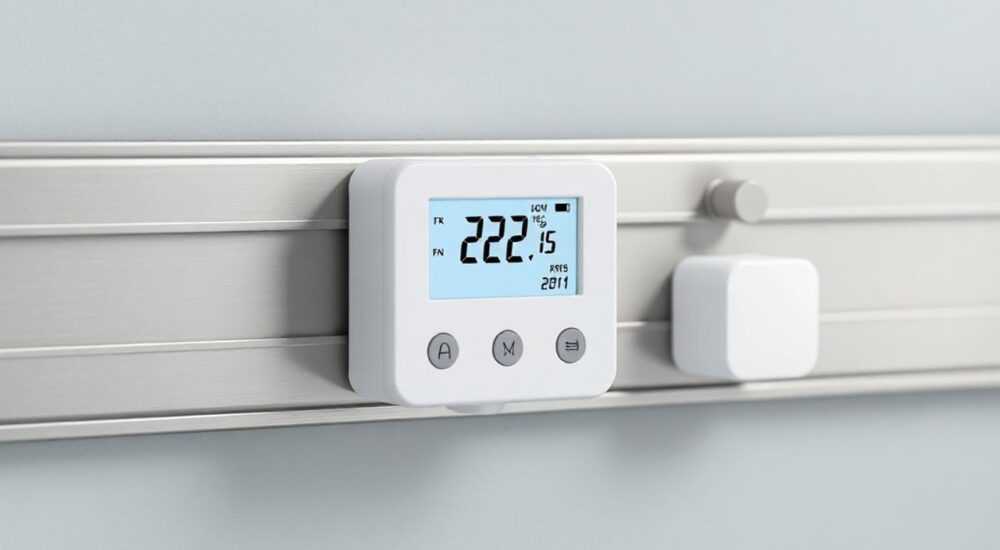

Терморегулятор на дин рейку с выносным датчиком температуры

Терморегулятор на DIN-рейку с выносным датчиком температуры — это современное решение для точного контроля климата в промышленных, коммерческих и жилых помещениях. Устройство монтируется на стандартную DIN-рейку в электрическом щите, а датчик размещается непосредственно в зоне измерения, обеспечивая высокую точность регулирования. Это особенно важно при управлении системами отопления, вентиляции, кондиционирования, а также в технологических процессах, где критична стабильность температурного режима.

Терморегулятор на DIN-рейку с выносным датчиком идеально подходит для автоматизации систем обогрева и охлаждения, где требуется точный контроль температуры. Выбирайте модели с цифровым интерфейсом, защитой от ложных срабатываний и возможностью интеграции в «умные» системы.

Такие устройства находят применение в системах водяного тёплого пола, котельных, холодильных установках, серверных помещениях и других объектах, где необходимо поддерживать заданный температурный уровень без постоянного участия человека. Благодаря компактному исполнению и надёжности, терморегуляторы на DIN-рейку легко встраиваются в распределительные щиты, освобождая пространство и обеспечивая централизованное управление. Современные модели поддерживают широкий диапазон настроек, имеют функции самодиагностики и могут управляться удалённо через модули связи или по протоколам автоматизации (Modbus, KNX, BACnet).

Содержание статьи:

Что такое терморегулятор на DIN-рейку
Принцип работы и основные компоненты
Преимущества использования выносного датчика
Как выбрать подходящую модель
Установка и подключение: пошаговая инструкция
Шаг 1: Подготовка
Шаг 2: Установка на рейку
Шаг 3: Подключение датчика
Шаг 4: Подключение питания и нагрузки
Шаг 5: Настройка
Распространённые ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Что такое терморегулятор на DIN-рейку

Терморегулятор на DIN-рейку — это устройство, предназначенное для автоматического управления температурой в помещении или технологической среде. Оно устанавливается на стандартную 35-мм рейку в электрощитах, что делает его частью единой электрической системы. В отличие от настенных термостатов, такие регуляторы не занимают место на стенах и защищены от механических повреждений и внешних воздействий.
Основная особенность таких устройств — использование выносного датчика температуры. Датчик подключается к регулятору кабелем и может быть установлен в любой точке, где необходимо контролировать температуру: под полом, в воздуховоде, в резервуаре или на трубопроводе. Это позволяет точно реагировать на изменения температуры в рабочей зоне, а не в месте расположения самого щита.
DIN-регуляторы применяются в системах с электрическими и водяными тёплыми полами, в котельных установках, вентиляции, а также в промышленных холодильниках и сушильных камерах. Они совместимы с различными типами исполнительных механизмов: электроклапанами, сервоприводами, пускателями и твердотельными реле.

Полезно знать: DIN-рейка стандартизирована по ГОСТ Р МЭК 60715-2012, поэтому любое устройство, соответствующее этому стандарту, можно установить в щит любого производителя.

Принцип работы и основные компоненты

Работа терморегулятора строится на сравнении текущего значения температуры, полученного от выносного датчика, с заданным пользователем значением. Если температура ниже порога — устройство включает нагрев; если выше — отключает. Процесс происходит автоматически, без участия человека.
Основные компоненты терморегулятора:

Микроконтроллер — «мозг» устройства, обрабатывающий сигналы и управляющий выходами.
Выносной датчик температуры — чаще всего NTC-термистор (резистор с отрицательным температурным коэффициентом), который изменяет сопротивление в зависимости от температуры.
Реле или твердотельный ключ — переключает нагрузку (например, насос или клапан).
Индикатор и кнопки управления — позволяют настраивать параметры и видеть текущее состояние.
Блок питания — преобразует сетевое напряжение для питания внутренних цепей.

Процесс регулирования может быть двухпозиционным (вкл/выкл) или более сложным — с ШИМ-управлением или PID-алгоритмом. Последний особенно эффективен в системах с медленной реакцией, например, в тёплых полах, где важно избежать перегрева и колебаний температуры.

«Выбор между простым гистерезисным и PID-регулятором зависит от инерционности системы. Для быстродействующих систем подойдёт и простой термостат, но для тёплых полов PID снижает колебания температуры до ±0,3 °C.» — Алексей Ковалёв, инженер-автоматчик, 12 лет опыта

Преимущества использования выносного датчика

Использование выносного датчика вместо встроенного даёт ряд важных преимуществ:

Точность измерения: датчик устанавливается непосредственно в зоне контроля, а не в щите, где температура может быть завышенной из-за тепловыделения оборудования.
Гибкость монтажа: можно разместить датчик под плиткой, в воздуховоде или в жидкости, в зависимости от задачи.
Надёжность: исключается влияние внешних факторов — сквозняков, солнечного света, батарей отопления.
Многозонный контроль: некоторые модели поддерживают несколько датчиков, позволяя выбирать активный или усреднять показания.

Например, в системе водяного тёплого пола датчик укладывают между трубами, чтобы измерять температуру именно пола, а не воздуха в помещении. Это предотвращает перегрев покрытия и увеличивает срок службы напольного материала.

Параметр	Встроенный датчик	Выносной датчик
Точность измерения	Средняя (±1–2 °C)	Высокая (±0,5 °C)
Место установки	На корпусе термостата	Любое, согласно задаче
Влияние окружающей среды	Высокое	Минимальное
Цена	Ниже	Выше
Применение	Настенные термостаты	Промышленные и точные системы

Как выбрать подходящую модель

При выборе терморегулятора на DIN-рейку с выносным датчиком важно учитывать несколько ключевых параметров:

Тип нагрузки: определите, что будет управлять терморегулятор — электроклапан (низкая мощность), сервопривод, насос или ТЭН. Обратите внимание на максимальный ток реле (обычно 5–16 А).
Тип датчика: большинство устройств работают с NTC-датчиками 10 кОм при 25 °C. Убедитесь в совместимости.
Функционал: наличие программного таймера, PID-регулирования, защиты от замерзания, блокировки от детей.
Интерфейс: цифровой дисплей удобнее аналогового. Некоторые модели имеют подсветку и русифицированное меню.
Дополнительные возможности: поддержка Modbus RTU, Wi-Fi, возможность подключения второго датчика (воздуха + пола).

Для жилых помещений подойдут модели с простым интерфейсом и таймером (например, Zamel TSN-11). В промышленных условиях предпочтительны программируемые регуляторы с PID и возможностью интеграции в SCADA-системы (например, универсальные контроллеры OVEN).

Полезно знать: Длина кабеля выносного датчика обычно не должна превышать 50 метров. При большей длине возможны погрешности из-за сопротивления провода.

Установка и подключение: пошаговая инструкция

Правильный монтаж — залог долгой и стабильной работы устройства.

Шаг 1: Подготовка

Отключите питание в щите.
Убедитесь, что на DIN-рейке достаточно места (стандарт — 17,5 мм на модуль).
Подготовьте кабели: силовой (питание), управляющий (на нагрузку), сигнальный (на датчик).

Шаг 2: Установка на рейку

Зафиксируйте терморегулятор на DIN-рейке, защёлкнув защёлку снизу.
Проверьте устойчивость — устройство не должно болтаться.

Шаг 3: Подключение датчика

Подключите выносной датчик к клеммам, указанным в инструкции (часто обозначены S, Sensor или 1–2).
Используйте экранированный кабель (например, КСПВ 2×0,5) для уменьшения помех.
Не прокладывайте кабель датчика рядом с силовыми проводами.

Шаг 4: Подключение питания и нагрузки

Подключите фазу и ноль к клеммам питания (L, N).
К выходу (обычно L1 или Out) подключите управляющий провод на катушку клапана или пускатель.
Возвратный провод (N) соединяется с общей нулевой шиной.

Шаг 5: Настройка

Включите питание.
Задайте желаемую температуру.
Проверьте работу: при понижении температуры ниже порога — реле должно сработать.

«Перед окончательной заделкой кабеля датчика — проверьте показания на разных этапах нагрева. Иногда заводская калибровка требует коррекции.» — Дмитрий Петров, электромонтажник, 9 лет практики

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают типичные ошибки при работе с терморегуляторами:

Неправильная установка датчика: размещение в местах с ложным тепловыделением (рядом с кабелем, в гильзе с горячей водой). Решение: устанавливайте датчик в соответствии с рекомендациями производителя — например, в середине пролёта тёплого пола.
Прокладка кабеля датчика рядом с силовыми проводами: вызывает наводки и ложные показания. Решение: используйте разделение трасс или экранированный кабель.
Использование несовместимого датчика: не все NTC одинаковы. Разные модели имеют разные характеристики. Решение: применяйте только оригинальный или рекомендованный производителем датчик.
Отсутствие запаса по мощности: подключение нагрузки, близкой к предельной. Решение: оставляйте запас 20–30% или используйте внешнее реле.
Игнорирование настроек гистерезиса: слишком узкий диапазон приводит к частому срабатыванию. Решение: установите гистерезис 0,5–1 °C для тёплых полов.

Ошибка	Последствие	Как исправить
Датчик в щите	Завышенные показания, раннее отключение	Перенести датчик в зону контроля
Плохой контакт в клемме	Нестабильная работа, пропадание сигнала	Проверить затяжку, использовать наконечники
Неправильная полярность	Не влияет на NTC, но критично для цифровых датчиков	Следовать схеме подключения
Отсутствие заземления щита	Помехи, сбои в работе	Обеспечить качественное заземление

Экспертное мнение

«За последние годы наблюдается рост спроса на «умные» DIN-терморегуляторы. Покупатели всё чаще выбирают модели с возможностью удалённого доступа и энергомониторинга. Особенно востребованы решения для многозональных систем — например, когда в одном щите собраны регуляторы для нескольких тёплых полов. Главное — не экономить на качестве датчика. Именно он определяет точность всей системы.» — Елена Смирнова, руководитель отдела автоматизации «ТеплоСистемы», 15 лет в HVAC

Она также отмечает, что современные устройства начинают использовать алгоритмы адаптивного обучения: например, учитывают время прогрева помещения и корректируют включение заранее. Такие функции уже доступны в премиальных моделях от брендов Danfoss, Siemens и OJ Electronics.

Вопросы и ответы

Можно ли использовать один терморегулятор для нескольких зон?

Нет, каждый контур должен управляться отдельным регулятором. Однако можно использовать многоканальные модели (например, 2-канальные), которые управляют двумя зонами из одного корпуса.

Какова типичная погрешность выносного датчика?

У качественных NTC-датчиков погрешность составляет ±0,5 °C в диапазоне от 0 до 60 °C. При выходе за пределы точность снижается.

Что делать, если терморегулятор не реагирует на изменение температуры?

Проверьте целостность кабеля датчика, правильность подключения, сопротивление (должно изменяться при нагреве). Также возможна неисправность самого регулятора.

Можно ли подключить датчик температуры воды?

Да, существуют специальные герметичные датчики в гильзе для измерения температуры в трубопроводах. Убедитесь, что ваш терморегулятор поддерживает такой тип датчиков.

Нужно ли настраивать терморегулятор после установки?

Базовые параметры (температура, гистерезис) нужно задать вручную. Продвинутые модели позволяют настроить график работы, защиту от замерзания и другие функции.

Заключение

Терморегулятор на DIN-рейку с выносным датчиком — это надёжное и точное решение для автоматизации систем отопления и охлаждения. Его установка в электрощите обеспечивает эстетику, безопасность и централизованное управление. Использование выносного датчика позволяет достичь высокой точности контроля, особенно в инерционных системах, таких как тёплые полы.

Выбирая терморегулятор, обращайте внимание на совместимость, функционал и качество комплектующих. Правильный монтаж и настройка — залог долгой и стабильной работы. Инвестиции в качественное устройство окупаются экономией энергии и комфортным микроклиматом.

Терморегулятор на DIN-рейку идеален для встраивания в электрощиты и скрытого монтажа.
Выносной датчик обеспечивает точность измерения в реальной зоне контроля.
При выборе учитывайте тип нагрузки, функционал и совместимость датчика.
Избегайте типичных ошибок: неправильная прокладка кабеля, плохие контакты, игнорирование настроек.
Современные модели поддерживают удалённое управление и интеграцию в «умные» дома.
