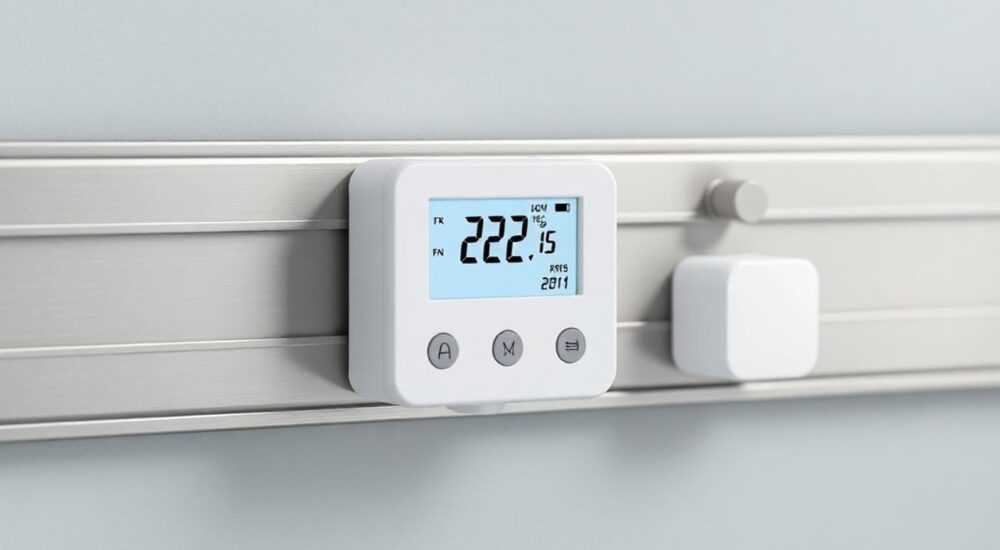

Терморегулятор на дин рейку с выносным датчиком

Терморегулятор на DIN-рейку с выносным датчиком — это современное устройство автоматики, предназначенное для точного контроля температуры в системах отопления, охлаждения и вентиляции. Он монтируется стандартным способом на электромонтажную рейку в распределительных щитах, а измерение температуры осуществляется с помощью внешнего (выносного) датчика, подключённого к прибору проводами. Это позволяет размещать чувствительный элемент непосредственно в зоне контроля — например, внутри трубопровода, воздуховода или технологической емкости, тогда как сам регулятор остаётся защищённым в щите.

Что такое терморегулятор на DIN-рейку с выносным датчиком

Терморегулятор на DIN-рейку — это электронное устройство, устанавливаемое в электрических шкафах на стандартную монтажную рейку шириной 35 мм. Его основная функция — измерение температуры по сигналу выносного датчика и управление исполнительными механизмами: клапанами, насосами, нагревателями или вентиляторами. В отличие от встроенных комнатных термостатов, такие устройства рассчитаны на работу в жестких условиях: высокая влажность, перепады напряжения, механические воздействия.

Выносной датчик передаёт информацию о текущей температуре по проводам, что позволяет точно контролировать параметры среды вне зависимости от температуры внутри щита. Это особенно важно при управлении системами теплого пола, бойлерами, промышленными печами или холодильными установками. Современные модели поддерживают цифровую индикацию, настройку гистерезиса, режимы день/ночь, а также могут быть интегрированы в системы «умный дом» или SCADA-системы управления.

Такие регуляторы широко применяются как в частных домах, так и на производственных объектах. Их преимущество — модульность и возможность централизованного размещения всей автоматики. Это упрощает обслуживание, диагностику и расширение системы.

Принцип работы и устройство

Работа терморегулятора основана на сравнении текущего значения температуры (полученного от выносного датчика) с заданным значением (установленным пользователем). Если фактическая температура отклоняется от заданной, прибор активирует выходное реле или формирует управляющий сигнал для внешнего устройства.

Основные компоненты устройства:

• Микроконтроллер — «мозг» прибора, обрабатывающий данные и управляющий логикой;
• Индикатор — чаще всего цифровой дисплей (LED или LCD), показывающий текущую и уставочную температуру;
• Кнопки управления — для настройки параметров;
• Релейный или аналоговый выход — для подключения нагрузки (например, электропривода клапана);
• Вход для подключения выносного датчика — обычно через клеммы на передней или задней панели.

Процесс регулирования может быть двухпозиционным (вкл/выкл) или плавным (аналоговым). Двухпозиционные модели проще и дешевле, но создают температурные колебания. Более совершенные устройства используют PID-алгоритм (пропорционально-интегрально-дифференциальный), который минимизирует перерегулирование и обеспечивает стабильную температуру.

Как работает система: пошагово

1. Пользователь задаёт требуемую температуру на панели управления.
2. Выносной датчик измеряет текущую температуру среды (воды, воздуха и т.д.).
3. Сигнал от датчика поступает в терморегулятор.
4. Микроконтроллер сравнивает текущее значение с уставкой.
5. Если температура ниже заданной — включается нагрев (через реле).
6. При достижении уставки — нагрев отключается.
7. При использовании PID-регулирования выходное реле работает в импульсном режиме, плавно регулируя мощность.

Виды и типы датчиков

Выбор выносного датчика критически важен для точности измерений. Наиболее распространены следующие типы:

NTC-датчики наиболее популярны в быту благодаря низкой стоимости и хорошей чувствительности. PT100 и PT1000 обеспечивают высокую стабильность и применяются там, где важна точность. Термопары используются в экстремальных условиях, например, в сталелитейных печах.

Датчики могут быть:

• Щуповыми — для погружения в жидкость или контактного измерения;
• Накладными — крепятся к трубе снаружи;
• Воздушными — для контроля температуры в помещении или воздуховоде.

Критерии выбора

При подборе терморегулятора необходимо учитывать несколько ключевых факторов:

• Тип нагрузки: релейный выход подходит для управления клапанами до 3 А, для мощных нагревателей нужен внешний контактор.
• Тип датчика: убедитесь, что терморегулятор совместим с вашим датчиком (NTC, PT100 и т.д.). Некоторые модели поддерживают несколько типов.
• Степень защиты: для влажных помещений выбирайте IP65 и выше, хотя сам прибор в щите обычно защищен.
• Функционал: наличие программируемого таймера, PID-регулирования, RS-485 интерфейса для связи с ПЛК.
• Питание: большинство моделей работают от 24 В постоянного или 230 В переменного тока.

Особое внимание уделите диапазону регулирования. Например, для теплого пола достаточно диапазона 5–40 °C, а для промышленного сушильного шкафа — до 200 °C.

Монтаж и подключение

Установка терморегулятора проста, но требует соблюдения правил электробезопасности.

Пошаговая инструкция

1. Отключите питание в щите.
2. Закрепите прибор на DIN-рейке — он фиксируется защёлкой.
3. Подключите питание к клеммам L и N (или 24 В).
4. Подсоедините выносной датчик к соответствующим клеммам (часто обозначены S или Sensor).
5. Подключите нагрузку (например, клапан) к реле (NO — нормально открытый контакт).
6. Включите питание и проверьте работу.

Важно правильно проложить кабель датчика — не рядом с силовыми проводами, чтобы избежать помех. При необходимости используйте экранированный кабель.

Области применения

Терморегуляторы с выносным датчиком находят применение в самых разных сферах:

• Системы отопления: управление смесительными узлами, теплыми полами, бойлерами ГВС.
• Промышленность: контроль температуры в реакторах, сушильных камерах, печах.
• Холодильные установки: поддержание заданной температуры в холодильных камерах.
• Вентиляция: управление рекуператорами, калориферами.
• ЖКХ: автоматизация ЦТП, узлов учёта тепла.

В частных домах такие устройства позволяют реализовать экономичный режим работы котла, предотвращая перегрев и снижая расход топлива. В промышленности они обеспечивают стабильность технологического процесса и безопасность оборудования.

Экспертное мнение

Он также отмечает, что ошибки при монтаже часто связаны с неправильным выбором типа датчика или игнорированием условий эксплуатации. «Например, использование NTC-датчика в среде с агрессивной химией приведёт к его быстрому выходу из строя. Нужно всегда смотреть паспортные данные и условия эксплуатации.»

Вопросы и ответы

Заключение

Терморегулятор на DIN-рейку с выносным датчиком — это надёжное и универсальное решение для автоматического контроля температуры. Он сочетает простоту монтажа, точность измерений и возможность интеграции в сложные системы управления. Правильно выбранный и установленный прибор повышает комфорт, снижает энергозатраты и продлевает срок службы оборудования.

• Терморегулятор на DIN-рейку обеспечивает точное управление температурой в закрытом щите.
• Выносной датчик позволяет измерять температуру в реальной зоне контроля.
• Для промышленных задач выбирайте PT100 или термопары, для бытовых — NTC.
• PID-регулирование минимизирует колебания температуры и экономит энергию.
• Интеграция в «умный дом» возможна при наличии цифрового интерфейса (Modbus, Wi-Fi).
