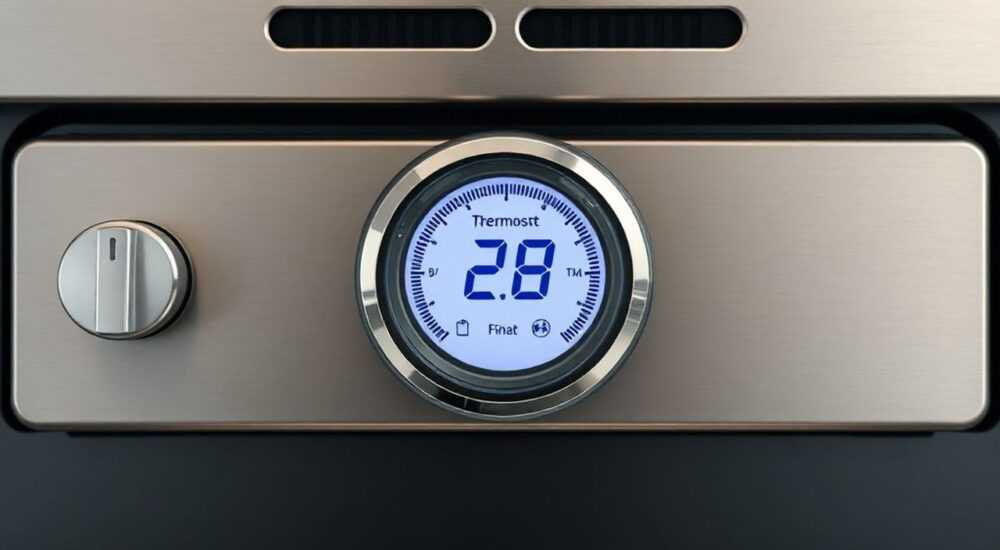

Терморегулятор на духовой шкаф

Терморегулятор в духовой шкаф — это ключевой элемент, отвечающий за точный контроль температуры приготовления. Он обеспечивает стабильность нагрева, предотвращает перегрев или недогрев блюд и напрямую влияет на качество выпечки, запекания и разморозки. Без исправного терморегулятора даже самый продвинутый духовой шкаф не сможет работать эффективно.

Современные кухни требуют высокой степени автоматизации и точности. Духовой шкаф — не исключение. От его работы зависит не только вкус еды, но и безопасность эксплуатации. Нестабильная температура может привести к выгоранию продуктов, повышенному энергопотреблению или даже выходу техники из строя. Именно поэтому терморегулятор играет роль «мозга» системы нагрева.

Несмотря на кажущуюся простоту, терморегуляторы отличаются по конструкции, принципу действия и совместимости с различными моделями духовок. Они могут быть механическими или электронными, универсальными или строго модельными. Понимание этих различий помогает как при покупке новой техники, так и при ремонте старой.

Что такое терморегулятор для духового шкафа и как он работает

Терморегулятор (или термостат) — это устройство, которое измеряет температуру внутри камеры духового шкафа и управляет включением и выключением нагревательных элементов. Его задача — поддерживать заданную пользователем температуру с минимальным отклонением, обычно в пределах ±10 °C.

Принцип работы основан на физическом расширении материалов при нагреве или на электронных показаниях датчика. В механических моделях используется биметаллическая пластина, которая изгибается при изменении температуры, размыкая или замыкая цепь. Электронные термостаты используют термисторы — резисторы, сопротивление которых меняется в зависимости от температуры.

Когда вы устанавливаете температуру на панели управления, терморегулятор сравнивает её с текущей температурой в камере. Если она ниже — включаются ТЭНы. Как только достигнут нужный уровень — подача энергии прекращается. Цикл повторяется в течение всего времени готовки.

Функции терморегулятора в системе духового шкафа

• Автоматическое поддержание температуры: основная функция — постоянный контроль и корректировка нагрева без участия пользователя.
• Защита от перегрева: многие модели имеют встроенный предохранительный механизм, который отключает духовку при достижении критической температуры.
• Интеграция с программами: в электронных духовых шкафах терморегулятор взаимодействует с микроконтроллером, обеспечивая работу автоматических режимов (например, «греть — выдержать — остыть»).
• Сигнализация о завершении: в некоторых системах термостат участвует в оповещении о готовности блюда.

Основные типы терморегуляторов: сравнение и особенности

Выбор терморегулятора зависит от типа духового шкафа, его возраста и уровня технологичности. На рынке представлены три основные категории: механические, электромеханические и электронные.

Механические термостаты чаще всего встречаются в старых или бюджетных моделях. Они просты в конструкции, надёжны, но менее точны. Их работа основана на биметаллической пластине, чувствительной к температуре. Преимущество — долговечность и отсутствие зависимости от электроники.

Электромеханические — гибридный вариант. Используют механический датчик, но управляют электрическими контактами через реле. Часто применяются в среднем ценовом сегменте. Обеспечивают лучшую точность, чем чисто механические аналоги.

Электронные термостаты — стандарт для современных духовок. Работают в связке с цифровым дисплеем и микропроцессором. Отличаются высокой точностью (до ±2 °C), возможностью программирования и интеграцией с Wi-Fi-модулями в «умных» духовках.

Конструктивные различия: датчики и разъёмы

• Капиллярный датчик: содержит жидкость или газ, расширяющиеся при нагреве. Применяется в механических термостатах. Трубка проходит в камеру духового шкафа и реагирует на изменения давления.
• Термистор (NTC/PTC): электронный датчик сопротивления. Используется в цифровых системах. Более компактный, но чувствителен к влаге и повреждениям.
• Разъёмы и клеммы: могут быть винтовыми, пружинными или штекерными. Важно проверять соответствие разъёмов при замене.

Как выбрать терморегулятор: 7 ключевых критериев

Выбор подходящего терморегулятора — задача, требующая внимания к деталям. Ошибка может привести к некорректной работе духовки или поломке оборудования.

1. Определите тип вашей духовки: встроенная, независимая, газовая, электрическая. У каждой категории свои стандарты.
2. Уточните марку и модель: например, Bosch HBG634BS1, Electrolux EOT5940K. Это позволит найти оригинальную запчасть.
3. Проверьте тип датчика: капиллярный, термистор, комбинированный. Не путайте NTC (отрицательный температурный коэффициент) с PTC.
4. Обратите внимание на диапазон температур: стандарт — от 50 до 300 °C. Для конвекционных духовок может быть шире.
5. Убедитесь в совместимости креплений: диаметр резьбы, длина штока, наличие фланца. Несовпадение на 1 мм делает установку невозможной.
6. Оцените напряжение и мощность: большинство термостатов рассчитаны на 220–250 В и нагрузку до 16 А. Для промышленных духовок — выше.
7. Проверьте сертификаты: наличие знака РСТ, ГОСТ или ЕАС гарантирует соответствие требованиям безопасности.

Где купить и сколько стоит?

Терморегуляторы можно приобрести в специализированных магазинах запчастей, на маркетплейсах (Wildberries, Ozon, AliExpress) или у официальных сервисных центров. Цена зависит от бренда и сложности:

• Оригинальные запчасти: от 2000 до 6000 ₽
• Аналоги (универсальные): от 500 до 1500 ₽
• Б/у в хорошем состоянии: от 300 ₽ (риск неисправности)

Рекомендуется выбирать оригинальные или проверенные аналоги от брендов ATY, Kriwan, VDO. Дешёвые китайские термостаты часто имеют неточную градуировку и низкий срок службы.

Установка и замена терморегулятора: пошаговая инструкция

Замена терморегулятора — операция, требующая осторожности. Даже если вы опытный домашний мастер, помните: духовка работает с высоким напряжением.

1. Отключите питание: выключите автомат на щитке или вытащите вилку. Это обязательное правило безопасности.
2. Демонтируйте переднюю панель: снимите ручку регулятора, открутите винты, закрепляющие панель управления.
3. Найдите старый терморегулятор: он расположен за панелью, имеет провода и соединён с датчиком (трубкой или проводом).
4. Отметьте подключение проводов: сфотографируйте схему перед отсоединением. Используйте маркеры или цветную изоленту.
5. Отключите провода и датчик: аккуратно отожмите клеммы или открутите винты. Капиллярную трубку не сгибайте под прямым углом.
6. Установите новый терморегулятор: вставьте в посадочное место, подключите провода строго по схеме.
7. Проверьте герметичность: особенно важно для капиллярных систем. Любая утечка газа сделает термостат бесполезным.
8. Соберите панель и протестируйте: включите духовку, установите 180 °C, проверьте стабильность через 15 минут.

Когда нужна помощь специалиста?

• Если духовка встроена в гарнитур и требует частичного демонтажа.
• При наличии электронного управления и необходимости программирования.
• Если после замены температура всё равно «плавает» — возможно, проблема в другом узле (ТЭНе, плате управления).

Распространённые неисправности и способы их устранения

Поломка терморегулятора проявляется характерными симптомами. Распознав их, можно быстро диагностировать проблему.

• Духовка не нагревается: вероятно, контакты термостата не замыкаются. Проверьте мультиметром целостность цепи.
• Температура слишком высокая: термостат не размыкает цепь. Возможна деформация биметаллической пластины или засор капиллярной трубки.
• Стрелка на шкале «плавает»: износ механизма или плохой контакт в клеммах.
• Запах гари при включении: перегорание контактов. Требуется немедленное отключение и замена.

Диагностика своими руками

Простейший тест — временная замена терморегулятора на перемычку (только для проверки!). Если духовка начинает греть — причина именно в термостате. Но такой метод опасен: без контроля температуры возможен перегрев.

Безопаснее использовать мультиметр:

1. Отключите питание.
2. Отсоедините провода от термостата.
3. Переведите мультиметр в режим прозвонки.
4. Подключите щупы к контактам.
5. При комнатной температуре должен быть звуковой сигнал (цепь замкнута).
6. Нагрейте корпус феном — сигнал должен пропасть (размыкание).

Если реакции нет — терморегулятор неисправен.

Экспертное мнение: советы профессионала по обслуживанию

Интервью с Сергеем Ковалёвым, главным инженером сервисного центра «КухняПро», 15 лет в сфере

По словам Сергея, до 40% обращений в сервис связаны с терморегуляторами. При этом в 25% случаев люди пытались починить самостоятельно, но перепутали провода или повредили датчик.

«Я рекомендую раз в год проводить калибровку духовки. Поставьте внутрь термометр для духовки, разогрейте до 180 °C и сравните показания. Если расхождение больше 15 °C — пора проверять термостат.»

Также эксперт отмечает рост популярности модульных термостатов — устройств, которые можно подключить к старым духовкам для повышения точности. «Это решение для тех, кто не хочет менять всю технику, но хочет улучшить контроль за готовкой.»

Вопросы и ответы

Заключение

Терморегулятор — незаметный, но жизненно важный элемент духового шкафа. От его исправности зависит не только качество блюд, но и безопасность кухни. Понимание принципов работы, типов устройств и правил замены позволяет принимать обоснованные решения при покупке или ремонте.

Своевременная диагностика и использование качественных запчастей продлевают срок службы техники и экономят деньги на дорогом ремонте. Не стоит игнорировать первые признаки неисправности — лучше потратить час на проверку, чем потом менять всю духовку.

• Терморегулятор отвечает за точное поддержание температуры в духовке.
• Выбирайте устройство по типу датчика, модели духовки и диапазону температур.
• При замене обязательно отключайте питание и фиксируйте схему подключения.
• Диагностику можно провести мультиметром или с помощью внешнего термометра.
• При сомнениях — обратитесь к профессиональному сервису.
