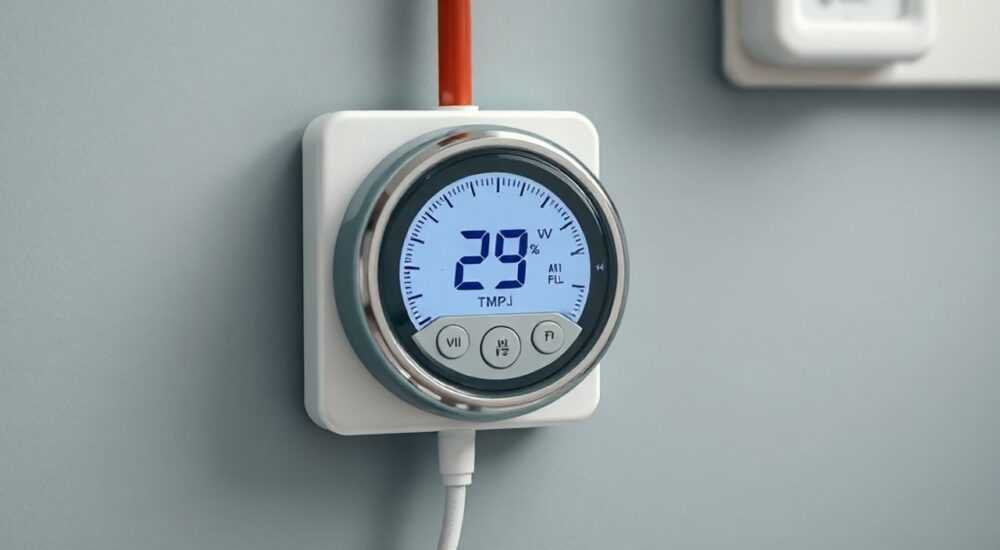

Терморегулятор на греющий кабель

Терморегулятор на греющий кабель — это устройство, позволяющее автоматически поддерживать заданную температуру в системах обогрева, таких как теплые полы, антиобледенение труб и кровли. Он предотвращает перегрев, экономит электроэнергию и продлевает срок службы нагревательного оборудования. Главное правило выбора — точное соответствие типа терморегулятора условиям эксплуатации: по мощности, типу нагрузки и среде установки.

Терморегулятор для греющего кабеля обеспечивает безопасность и энергоэффективность системы обогрева. Выбирайте устройство с учетом типа кабеля, диапазона температур и условий монтажа — например, влагозащищённое исполнение для улицы.

Системы обогрева на основе греющего кабеля широко применяются в частном и промышленном строительстве. Они решают задачи от таяния снега на кровле до поддержания комфортной температуры в теплых полах. Однако без контроля за температурой такие системы могут работать неэффективно или даже представлять опасность. Перегрев приводит к повреждению кабеля, разрушению покрытий и увеличению расходов на электричество. Именно поэтому подключение терморегулятора становится обязательным этапом при монтаже любой системы с греющим кабелем.
Автоматическое управление позволяет системе включаться только тогда, когда это действительно необходимо. Например, при падении температуры ниже +5 °C или при наличии влаги на поверхности. Это особенно важно для внешних систем — водостоков, трубопроводов, пандусов. Здесь терморегулятор работает в паре с датчиками температуры и влажности, что делает обогрев интеллектуальным и адаптивным.

Содержание статьи:

Принцип работы терморегулятора для греющего кабеля
Когда используется терморегулятор?
Типы терморегуляторов: какой выбрать?
Особенности по типу датчика
Как выбрать терморегулятор: ключевые параметры
Что учесть дополнительно?
Монтаж и подключение: пошаговая инструкция
Схемы подключения
Распространённые ошибки при установке и использовании
Эксплуатация и обслуживание
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы терморегулятора для греющего кабеля

Терморегулятор — это устройство, которое измеряет текущую температуру с помощью датчика и управляет подачей питания на греющий кабель. Когда температура опускается ниже установленного порога, реле внутри терморегулятора замыкает цепь, и кабель начинает нагреваться. Как только температура достигает заданного значения, питание отключается.
Работа устройства основана на принципе обратной связи. Датчик, как правило, расположен в зоне действия обогрева — например, в полу или рядом с трубой. Он передаёт данные в блок управления, который анализирует их и принимает решение о включении или выключении нагрузки. Такой цикл повторяется постоянно, обеспечивая стабильную температуру.
Современные терморегуляторы могут использовать дополнительные параметры: уровень влажности, время суток, наличие осадков. Некоторые модели оснащены Wi-Fi и работают через мобильные приложения, позволяя управлять системой удалённо.

Полезно знать: Для систем антиобледенения на крыше часто используются комбинированные датчики, реагирующие и на температуру, и на влажность. Это исключает ложные срабатывания в сухую холодную погоду.

Когда используется терморегулятор?

Теплые полы: поддержание комфортной температуры в жилых помещениях.
Антиобледенение труб: защита водопровода и канализации от замерзания.
Обогрев кровли и водостоков: предотвращение образования наледи и сосулек.
Подогрев пандусов и тротуаров: обеспечение безопасности в зимний период.
Промышленные резервуары: поддержание температуры жидкостей в трубопроводах.

Типы терморегуляторов: какой выбрать?

Выбор зависит от назначения системы, условий эксплуатации и требований к управлению. Основные типы:

Механические: простые, надёжные, с минимальной настройкой. Подходят для базовых задач.
Электронные: точная настройка температуры, цифровой дисплей, возможность программирования.
Программируемые: поддерживают режимы «день/ночь», выходные дни, расписание.
Интеллектуальные (умные): подключение к Wi-Fi, управление через смартфон, интеграция с умным домом.

Тип	Точность	Управление	Цена	Где применять
Механический	±2 °C	Ручная регулировка	Низкая	Гараж, кладовка, дача
Электронный	±0.5 °C	Кнопки, экран	Средняя	Квартира, офис
Программируемый	±0.5 °C	Расписание	Выше средней	Частный дом, отель
Умный	±0.1 °C	Wi-Fi, голос	Высокая	Умный дом, современные объекты

«Для большинства бытовых задач достаточно электронного терморегулятора с точностью ±0.5 °C. Он сочетает надёжность, простоту и приемлемую стоимость.» — Алексей Миронов, инженер-электрик, 12 лет опыта

Особенности по типу датчика

Датчик температуры пола: используется в тёплых полах. Устанавливается между нагревательными секциями.
Датчик окружающей среды: измеряет температуру воздуха. Подходит для систем антиобледенения.
Комбинированный: одновременно контролирует и температуру, и влажность. Идеален для кровли и водостоков.
Внешний датчик: может быть вынесен за пределы корпуса терморегулятора, что увеличивает точность.

Как выбрать терморегулятор: ключевые параметры

Перед покупкой важно учитывать несколько технических характеристик. Ошибка в выборе может привести к выходу оборудования из строя или неэффективной работе.

Мощность нагрузки: суммарная мощность всех подключённых греющих кабелей не должна превышать допустимую для терморегулятора. Стандартные модели рассчитаны на 3–6 кВт.
Тип греющего кабеля: резистивный или саморегулирующийся. Саморегулирующиеся кабели менее требовательны к контролю, но всё равно нуждаются в терморегуляции.
Степень защиты (IP): для улицы и влажных помещений выбирайте IP65 и выше. Внутри дома достаточно IP20–IP44.
Диапазон регулировки температуры: от -10 до +40 °C для уличных систем, от +5 до +35 °C — для тёплых полов.
Способ монтажа: щитовой, на DIN-рейку или в монтажную коробку. Последний вариант удобен для реконструкции.

Полезно знать: Максимальная длина линии от терморегулятора до датчика — обычно не более 50 метров. При превышении возможны погрешности измерения.

Что учесть дополнительно?

Наличие аварийной сигнализации: некоторые модели сообщают о перегреве или обрыве кабеля.
Поддержка нескольких зон: если нужно управлять несколькими участками (например, разными трубами), лучше выбрать многоканальный терморегулятор.
Энергосбережение: умные и программируемые модели могут экономить до 30% электроэнергии.

Монтаж и подключение: пошаговая инструкция

Правильная установка — залог долгой и безопасной работы. Ниже приведён алгоритм для стандартного электронного терморегулятора с датчиком пола.

Отключите электропитание в щитке. Работать под напряжением запрещено.
Установите монтажную коробку в удобном месте, недалеко от греющего кабеля.
Проложите кабель-канал для подключения: фаза, ноль, заземление, провод от датчика.
Подключите греющий кабель к выходным клеммам терморегулятора согласно схеме.
Подсоедините датчик температуры к соответствующим контактам. Не перепутайте полярность.
Заведите питающий кабель от щитка на входные клеммы (L, N).
Закрепите терморегулятор в коробке и закройте лицевой панелью.
Включите питание и протестируйте систему: проверьте включение/выключение при изменении температуры.

«Перед заделкой датчика в стяжку поместите его в гофрированную трубку. Это позволит при необходимости извлечь и заменить датчик без вскрытия пола.» — Екатерина Лебедева, специалист по системам обогрева, 9 лет опыта

Схемы подключения

Одножильный резистивный кабель: требует подключения обоих концов к терморегулятору.
Двужильный резистивный: один конец подключается, второй — заглушается.
Саморегулирующийся: подключается аналогично двужильному, но не требует точного расчёта длины.

Распространённые ошибки при установке и использовании

Даже качественное оборудование может работать некорректно из-за мелких просчётов. Вот наиболее частые проблемы:

Неправильный выбор мощности: терморегулятор перегружается, контакты подгорают. Всегда делайте запас 20–30%.
Отсутствие УЗО: система греющего кабеля должна быть защищена устройством защитного отключения. Без него — риск поражения током.
Плохое расположение датчика: если датчик попадает в «тёплое» пятно от кабеля, он будет давать неверные показания.
Игнорирование условий эксплуатации: использование внутреннего терморегулятора на улице приводит к коррозии и выходу из строя.
Нарушение правил монтажа кабеля: перегибы, пересечения, слишком малый шаг укладки — всё это вызывает перегрев.

Полезно знать: Если терморегулятор щёлкает, но кабель не греется, проверьте целостность кабеля мультиметром. Обрыв — частая причина отказа.

Эксплуатация и обслуживание

После монтажа система требует минимального ухода, но профилактика продлит её срок службы.

Регулярная проверка: раз в год осматривайте соединения, тестирование УЗО, состояние датчика.
Контроль сопротивления кабеля: измеряйте мегаомметром перед каждым сезоном (для уличных систем).
Обновление прошивки: для умных терморегуляторов — актуально для стабильной работы и новых функций.
Чистка корпуса: протирайте влажной тканью, не используйте агрессивные чистящие средства.

Современные терморегуляторы могут хранить логи работы, что помогает диагностировать неисправности. Например, если кабель включается слишком часто, возможно, датчик неисправен или порог температуры задан слишком низко.

Экспертное мнение

«За последние годы наблюдается рост спроса на интеллектуальные терморегуляторы. Особенно популярны модели с облачным хранилищем данных и push-уведомлениями. Представьте: вы находитесь в отпуске, а вам приходит оповещение, что система антиобледенения не включилась из-за обрыва кабеля. Это позволяет оперативно принять меры.» — Дмитрий Костин, руководитель отдела автоматизации, компания «ТеплоТех»

Он также отмечает, что многие клиенты недооценивают важность правильного выбора датчика. «Для кровли нужен именно комбинированный датчик. Если использовать только температурный, система будет работать в сухой мороз, тратя энергию впустую. А вот датчик влажности «понимает», что снега нет — и не включает кабель.»

Вопросы и ответы

Можно ли использовать один терморегулятор на несколько греющих кабелей?

Да, если их общая мощность не превышает допустимую для устройства. Также можно использовать магнитные пускатели для управления высокой нагрузкой.

Нужен ли терморегулятор для саморегулирующегося кабеля?

Да, хотя кабель сам снижает мощность при нагреве, он всё равно может перегреваться. Терморегулятор защищает систему и экономит энергию.

Что делать, если терморегулятор не включает кабель?

Проверьте питание, целостность кабеля, сопротивление датчика. Убедитесь, что температура окружающей среды ниже установленного порога.

Можно ли установить терморегулятор самостоятельно?

Да, при наличии базовых навыков электромонтажа. Но для сложных систем (например, многозонных) лучше пригласить специалиста.

Как часто нужно менять терморегулятор?

Качественные устройства служат 7–10 лет. Замена требуется при механических повреждениях, сбоях управления или устаревании технологии.

Заключение

Терморегулятор для греющего кабеля — не просто элемент комфорта, а необходимое устройство для безопасности, эффективности и долговечности системы обогрева. Его правильный выбор и монтаж позволяют избежать перерасхода электроэнергии, перегрева и преждевременного выхода оборудования из строя.
Современные технологии предлагают широкий выбор решений — от простых механических до умных систем с дистанционным управлением. Главное — учитывать назначение, условия эксплуатации и технические характеристики оборудования.

Автоматизация обогрева — это инвестиция в надёжность и экономию. Даже небольшая система на даче окупится за несколько сезонов благодаря снижению расходов и предотвращению аварий.

Всегда используйте терморегулятор с греющим кабелем — это обязательно для безопасности.
Выбирайте тип устройства по условиям: умный — для дома, электронный — для офиса, механический — для хозпостроек.
Не пренебрегайте УЗО и правильным размещением датчика — это основа стабильной работы.
Регулярно проводите профилактические проверки, особенно перед зимним сезоном.
Для уличных систем предпочтительны комбинированные датчики с контролем влажности.
