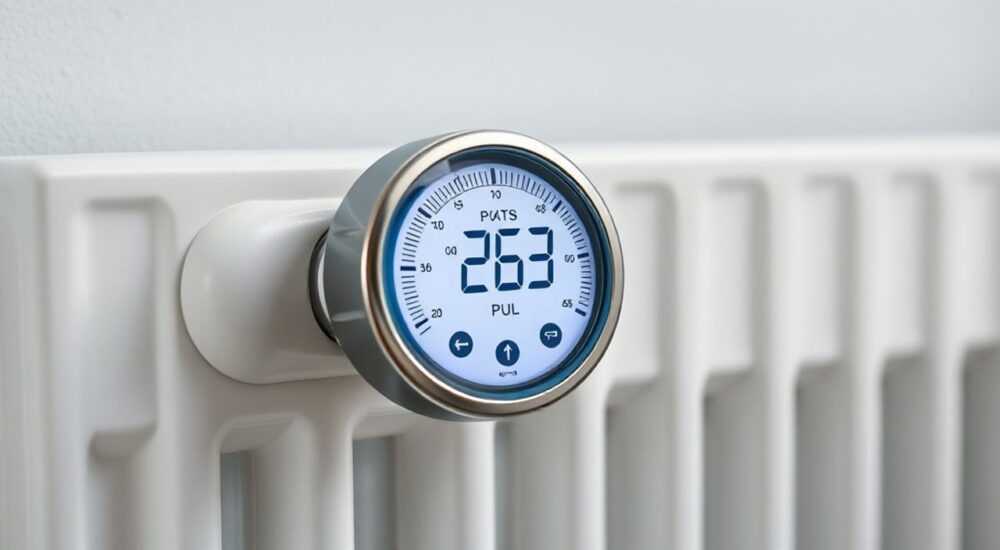

Терморегулятор на радиатор принцип работы

Терморегулятор на радиатор — это устройство, позволяющее автоматически поддерживать заданную температуру в помещении за счёт регулировки потока теплоносителя через отопительный прибор. Оно реагирует на изменения температуры воздуха и открывает или перекрывает подачу горячей воды в батарею, обеспечивая комфорт и экономию энергии. Главная рекомендация: установка терморегулятора окупается уже за первый отопительный сезон благодаря снижению расходов на обогрев.

Принцип работы терморегулятора на радиатор

Терморегулятор на радиатор отопления — это автоматическое устройство, которое управляет количеством теплоносителя, поступающего в батарею. Его основная задача — поддерживать заданную температуру воздуха в помещении, не допуская перегрева и избыточного расхода энергии. Устройство работает по принципу обратной связи: датчик фиксирует текущую температуру, а механизм корректирует положение клапана.

Когда температура в комнате падает ниже установленного значения, термочувствительный элемент расширяется (или сжимается, в зависимости от типа), что приводит к открытию клапана. Через него начинает поступать горячая вода, и радиатор нагревается. По мере достижения нужной температуры элемент возвращается в исходное состояние, перекрывая поток. Такой цикл повторяется постоянно, обеспечивая стабильный микроклимат.

Работа терморегулятора не зависит от центрального отопления — он функционирует локально, на уровне одного радиатора. Это особенно важно в многоквартирных домах, где невозможно регулировать температуру во всём здании. Благодаря этому пользователь может сделать в спальне прохладнее, а в детской — теплее, не влияя на соседей.

Как происходит регулировка: шаг за шагом

1. Пользователь выставляет желаемую температуру на шкале термоголовки (обычно от 1 до 6 или в градусах).
2. Термочувствительный элемент (сильфон, жидкость, газ или электронный датчик) реагирует на изменение температуры воздуха вокруг радиатора.
3. При повышении температуры элемент сжимается, закрывая шток клапана; при понижении — расширяется, открывая его.
4. Клапан регулирует объём горячей воды, поступающей в радиатор, изменяя его теплоотдачу.
5. Процесс продолжается циклически, поддерживая стабильную температуру в помещении.

Устройство и основные компоненты

Любой терморегулятор состоит из двух ключевых частей: термостатической головки и проходного клапана. Головка — это видимый элемент, устанавливаемый сверху или сбоку клапана, который содержит чувствительный элемент и шкалу регулировки. Клапан — запорный механизм, монтируемый непосредственно в систему отопления и соединённый с радиатором.

Термостатическая головка может быть механической или электронной. В механической используется сильфон — герметичная капсула, заполненная жидкостью или газом, которая расширяется при нагреве. Электронные головки оснащены цифровыми датчиками и микропроцессорами, позволяющими программировать режимы работы. Они могут управляться удалённо через Wi-Fi или Bluetooth.

Клапаны бывают прямыми, угловыми и термостатическими. Последние оптимизированы для точного дозирования потока и имеют предустановленную настройку гидравлического сопротивления. Это позволяет равномерно распределять тепло по всем радиаторам в системе. Важно, чтобы клапан был совместим с головкой — существуют стандарты подключения (например, M30×1.5).

Функциональные элементы терморегулятора

• Термочувствительный элемент — реагирует на изменения температуры воздуха.
• Шток — перемещается под действием элемента, открывая или закрывая проход для теплоносителя.
• Шкала регулировки — позволяет пользователю задать желаемый уровень нагрева.
• Запорный механизм клапана — обеспечивает плавное или ступенчатое перекрытие потока.
• Антивандальный колпачок — защита от несанкционированного доступа (в общественных зданиях).

Виды терморегуляторов: сравнение и выбор

На рынке представлены три основных типа терморегуляторов: механические, электронные и программируемые. Каждый из них имеет свои преимущества и подходит для разных условий эксплуатации. Выбор зависит от бюджета, требуемого уровня комфорта и типа отопительной системы.

Механические модели — самые распространённые и недорогие. Они просты в установке и надёжны в работе. Регулировка осуществляется вручную, без батареек. Однако они менее точны и не позволяют задавать сложные режимы. Подходят для квартир, дач и помещений с постоянным графиком использования.

Электронные терморегуляторы обеспечивают более высокую точность — до ±0.5 °C. Многие модели имеют ЖК-дисплей, режимы «комфорт», «эконом» и «антизамерзание». Некоторые поддерживают подключение внешних датчиков, например, пола или удалённого воздуха. Требуют замены батареек раз в 1–2 года.

Программируемые и «умные» терморегуляторы — это следующий уровень автоматизации. Они позволяют задать расписание на день, неделю или месяц. Например, снижать температуру ночью или во время отсутствия жильцов. Управление возможно через мобильное приложение, голосовые помощники (Alexa, Google Assistant) или систему «умный дом».

Как выбрать терморегулятор: ключевые критерии

Выбор подходящего терморорегулятора зависит от нескольких факторов: типа системы отопления, материала радиаторов, наличия централизованного управления и финансовых возможностей. Ошибки при выборе могут привести к некорректной работе, шуму в трубах или недостаточному комфорту.

Первое, на что стоит обратить внимание — совместимость с вашей системой. В однотрубных системах (стояк) требуется особая настройка, так как снижение расхода на одном радиаторе может повлиять на последующие. В таких случаях рекомендуются терморегуляторы с высокой пропускной способностью и предустановкой.

Второй важный параметр — диаметр подключения. Стандартный размер резьбы — G½» (дюйм). Убедитесь, что клапан соответствует диаметру подводки к радиатору. Также проверьте тип радиатора: для алюминиевых и биметаллических моделей предпочтительны термоголовки с быстросъёмным креплением.

Третий критерий — наличие дополнительных функций. Например, режим «антизамерзание» автоматически включает обогрев при температуре ниже +5 °C, защищая трубы от промерзания. Некоторые модели имеют блокировку от детей или возможность установки выносного датчика.

Чек-лист: что проверить перед покупкой

• Совместимость с типом системы отопления (одно- или двухтрубная).
• Диаметр резьбы подключения (обычно G½»).
• Наличие предустановки на клапане (для балансировки).
• Тип термоголовки: механическая, электронная, программируемая.
• Возможность установки выносного датчика (если радиатор закрыт экраном).
• Наличие сертификатов качества (например, EN 215, CE).

Монтаж и настройка терморегулятора

Установка терморегулятора — процесс, требующий внимания к деталям. Хотя он может быть выполнен самостоятельно, важно соблюдать последовательность и технику безопасности. Неправильный монтаж приведёт к утечкам, шуму или неэффективной работе.

Перед началом работ необходимо перекрыть подачу теплоносителя и слить воду из контура. Затем демонтируется старый кран или заглушка. На место устанавливается термостатический клапан, который фиксируется с помощью накидной гайки и уплотнителя (льняная нить или ФУМ-лента). После этого подключается радиатор, система заполняется водой и производится опрессовка.

Термостатическую головку устанавливают после завершения монтажа и заполнения системы. Она крепится на шток клапана и фиксируется поворотом. Важно, чтобы головка была расположена горизонтально и не подвергалась прямому воздействию тепла от радиатора или солнечных лучей. Иначе она будет давать ложные показания.

Пошаговая настройка после установки

1. Откройте клапан на максимум (положение «6» или «+»).
2. Дайте системе поработать 10–15 минут для выхода на рабочий режим.
3. Постепенно уменьшайте значение на шкале, наблюдая за температурой в помещении.
4. Определите оптимальное положение, при котором достигается комфорт (обычно +20…+22 °C).
5. Зафиксируйте это значение как базовое.

Типичные ошибки и как их избежать

Даже качественный терморегулятор может работать неэффективно из-за распространённых ошибок монтажа и эксплуатации. Знание этих проблем поможет избежать дискомфорта и дорогостоящих переделок.

Одна из самых частых ошибок — установка термоголовки вертикально или вверх ногами. Это нарушает работу сильфона и приводит к «зависанию» клапана. Головка должна быть строго горизонтальной, чтобы расширение жидкости происходило равномерно.

Другая проблема — закрытие радиатора декоративным экраном без вентиляционных отверстий. В этом случае воздух вокруг головки не обновляется, и устройство «думает», что в комнате уже тепло, хотя на самом деле температура низкая. Выход — либо убрать экран, либо использовать выносной датчик.

Также часто игнорируют необходимость балансировки системы. Если на всех радиаторах установлены терморегуляторы, но не выполнена настройка предустановки, дальние батареи будут получать меньше теплоносителя. Это приводит к холодным углам и перегреву ближних помещений.

Что делать, если терморегулятор не работает?

• Проверьте, не заклинил ли шток — попробуйте аккуратно повернуть головку.
• Убедитесь, что головка не перекрыта мебелью или шторами.
• Проверьте положение клапана — он должен быть полностью открыт при тестировании.
• При использовании электронной модели — замените батарейку.
• Если проблема сохраняется — обратитесь к специалисту.

Экспертное мнение

По словам эксперта, будущее — за интеллектуальными системами. «Умные» терморегуляторы, интегрированные с датчиками движения, окон и погоды, могут автоматически адаптироваться под поведение жильцов. Например, снижать температуру, когда в доме никого нет, и повышать её за 30 минут до возвращения.

Вопросы и ответы

Заключение

Терморегулятор на радиатор — это простое, но мощное решение для повышения комфорта и энергоэффективности отопления. Он позволяет точно контролировать температуру в каждом помещении, избегая перегрева и излишних расходов. Современные модели сочетают надёжность, точность и удобство, делая их доступными для большинства потребителей.

• Терморегулятор автоматически регулирует подачу теплоносителя, поддерживая комфортную температуру.
• Механические модели подходят для базового контроля, электронные и программируемые — для максимальной экономии.
• Правильная установка и балансировка системы критически важны для эффективной работы.
• Ошибки в монтаже (например, неверное положение головки) могут свести пользу к нулю.
• Инвестиции в терморегуляторы быстро окупаются за счёт снижения расходов на отопление.
