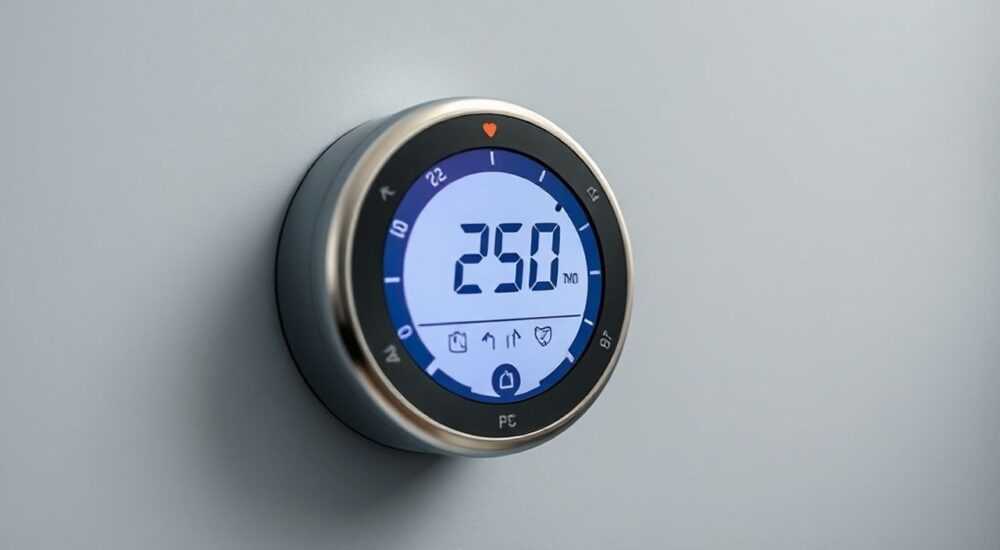

Терморегулятор pt100

Терморегуляторы на базе датчиков температуры PT100 — это ключевые элементы систем точного контроля нагрева и охлаждения в промышленности, лабораториях и высокотехнологичных установках. Датчик PT100, основанный на изменении сопротивления платинового резистора в зависимости от температуры, обеспечивает высокую стабильность и точность измерений в широком диапазоне — от –200 °C до +850 °C. Терморегулятор, работающий с таким датчиком, позволяет поддерживать заданную температуру с минимальными отклонениями, что критично для процессов, чувствительных к тепловому режиму.

Что такое терморегулятор PT100: принцип работы и назначение

Терморегулятор PT100 — это устройство, предназначенное для автоматического поддержания заданной температуры в технологическом процессе с использованием платинового резистивного датчика PT100. Этот датчик изменяет своё электрическое сопротивление пропорционально температуре: при 0 °C его сопротивление составляет ровно 100 Ом, а при повышении температуры — увеличивается по строго определённой функции.

Принцип работы основан на измерении сопротивления датчика, преобразовании этого значения в температуру с помощью внутренних алгоритмов и последующем управлении исполнительным устройством — например, нагревателем или охладителем. Управление может осуществляться по простому двухпозиционному принципу (вкл/выкл) или по сложному PID-алгоритму, обеспечивающему плавное регулирование без перерегулирования.

Терморегуляторы с PT100 находят применение там, где требуется высокая точность и стабильность измерений. В отличие от термопар, они не генерируют собственный сигнал, но не подвержены дрейфу нуля и обладают более линейной характеристикой в широком диапазоне. Это делает их предпочтительными для лабораторного оборудования, сушильных шкафов, реакторов и климатических камер.

Устройство и основные компоненты системы

Система терморегуляции на базе PT100 состоит из нескольких ключевых элементов: самого датчика, измерительного канала терморегулятора, процессора обработки сигнала, блока управления и исполнительного устройства.

Датчик PT100 представляет собой тонкую платиновую проволоку или плёнку, заключённую в защитный корпус из нержавеющей стали, кварца или керамики. Он может быть погружным, поверхностным или встроенным в оборудование. От качества изготовления и герметичности зависит долговечность и устойчивость к коррозии и вибрациям.

Терморегулятор принимает сигнал от датчика, усиливает его, компенсирует влияние сопротивления проводов (особенно в 3- и 4-проводных схемах) и преобразует в цифровое значение температуры. Современные модели оснащены микроконтроллерами, жидкокристаллическими дисплеями, возможностью программирования множества уставок и коммуникационными интерфейсами (RS-485, Modbus, Ethernet).

Исполнительное устройство — это обычно твердотельное реле (SSR), электромагнитное реле или симисторный модуль, который включает или выключает нагреватель в зависимости от команды регулятора. Для охлаждения могут использоваться частотные преобразователи, управляющие компрессорами.

Функциональные блоки терморегулятора

• Измерительный усилитель — прецизионный узел, измеряющий малые изменения сопротивления (доли ома).
• Аналого-цифровой преобразователь (АЦП) — обеспечивает высокое разрешение (до 24 бит в профессиональных моделях).
• Микроконтроллер — выполняет расчёт температуры по таблице или формуле, реализует алгоритмы регулирования.
• Выходной каскад — формирует сигнал для управления внешними устройствами (реле, тиристоры, 4–20 мА).
• Интерфейс пользователя — кнопки, экран, возможность подключения к ПК или SCADA-системе.

Классы точности и типы датчиков PT100

Согласно стандарту IEC 60751, датчики PT100 классифицируются по классам точности: А, В, 1/3В и С. Класс В — наиболее распространённый, с допуском ±(0,3 + 0,005|t|) °C. Класс А — более точный: ±(0,15 + 0,002|t|) °C, но дороже и используется в лабораториях и калибровочных установках.

Типы конструкций датчиков различаются по форме, материалу чехла и способу монтажа:

• Погружные — для измерения температуры жидкостей и газов внутри труб или ёмкостей.
• Поверхностные — с магнитным или прижимным креплением, подходят для контроля температуры стенок труб или печей.
• Гибкие — с тонким кабелем, используются в труднодоступных местах.
• Многоточечные — содержат несколько чувствительных элементов в одном корпусе для усреднения показаний.

Подключение и схемы включения: 2-, 3- и 4-проводная разводка

Одной из главных проблем при использовании PT100 является влияние сопротивления соединительных проводов на точность измерения. Например, медный провод длиной 10 метров имеет сопротивление около 0,5 Ом, что эквивалентно ошибке в 1,3 °C. Чтобы компенсировать это, применяются различные схемы подключения.

2-проводная схема

Самая простая, но наименее точная. Используется только при коротких линиях (до 2–3 м) и невысоких требованиях к точности. Сопротивление проводов добавляется к сопротивлению датчика, вызывая постоянную положительную погрешность.

3-проводная схема

Наиболее распространённая. Предполагает, что сопротивление двух проводов одинаково. Терморегулятор измеряет разницу между двумя путями и исключает влияние проводников. Обеспечивает хорошую точность при длине линии до 50 м.

4-проводная схема

Применяется в прецизионных измерениях. По одной паре проводов подаётся ток, по другой — измеряется напряжение на датчике. Поскольку ток в измерительной цепи близок к нулю, падение напряжения на проводах не влияет на результат. Используется в калибровочных лабораториях и эталонных установках.

Настройка терморегулятора: PID, гистерезис, уставки

Правильная настройка терморегулятора — залог стабильной и эффективной работы системы. Современные модели позволяют выбирать тип регулирования: двухпозиционный (релейный), пропорциональный (P), пропорционально-интегрально-дифференциальный (PID).

Двухпозиционное регулирование подходит для простых систем с большим тепловым инерционным запаздыванием, например, бытовые обогреватели. Однако при частых включениях возможен износ контактов и колебания температуры.

PID-регулирование — стандарт для промышленных применений. Оно учитывает текущее отклонение (P), накопленную ошибку во времени (I) и скорость изменения температуры (D). Настройка коэффициентов PID — критически важный этап. Неправильные параметры приводят к перерегулированию, колебаниям или медленному выходу на режим.

Многие терморегуляторы имеют функцию автотюнинга — автоматической настройки PID по результатам тестового включения. Она экономит время и подходит для большинства стандартных нагрузок.

• P (пропорциональная зона) — чем уже зона, тем точнее управление, но выше риск колебаний.
• I (интегральная составляющая) — устраняет статическую ошибку, но слишком высокое значение вызывает «насыщение».
• D (дифференциальная составляющая) — предсказывает изменения, снижает перерегулирование, особенно полезна при быстрых возмущениях.

Области применения и практические примеры

Терморегуляторы с PT100 широко используются в различных отраслях благодаря своей надёжности и точности.

• Химическая промышленность — контроль температуры в реакторах, где малейшее отклонение может привести к некачественному продукту или аварии.
• Пищевая промышленность — пастеризация, стерилизация, выпечка, где важно соблюдать температурные режимы для безопасности и вкуса.
• Фармацевтика — хранение и производство препаратов, требующих строгого температурного контроля.
• Лаборатории и научные исследования — калибровка, термостатирование образцов, испытания материалов.
• Энергетика — мониторинг температуры масла, обмоток трансформаторов, теплоносителей.

Пример: в фармацевтической сушилке для лиофилизации критично поддерживать температуру с точностью ±0,5 °C. Использование терморегулятора с PT100 класса А и 4-проводным подключением позволяет достичь необходимой стабильности, минимизируя потери дорогостоящего сырья.

Распространённые ошибки и способы их устранения

Несмотря на простоту концепции, при эксплуатации терморегуляторов PT100 часто возникают проблемы, связанные с монтажом, настройкой или выбором компонентов.

Обрыв или короткое замыкание датчика

Проявляется как выход температуры за пределы диапазона или ошибка на дисплее. Решение — проверка целостности проводов мультиметром, использование экранированного кабеля и герметичных разъёмов.

Дрейф показаний

Может быть вызван старением датчика, загрязнением или воздействием влаги. Рекомендуется периодическая поверка и замена датчика каждые 3–5 лет в агрессивных средах.

Нестабильная работа при использовании 2-проводной схемы

Устраняется переходом на 3-проводную схему или применением компенсации вручную, если терморегулятор поддерживает ввод поправки.

Перегрев или недогрев при PID-регулировании

Часто связан с неправильной настройкой параметров. Решение — выполнение автотюнинга или ручная настройка с постепенным увеличением P и I.

Экспертное мнение

Вопросы и ответы

Заключение

Терморегулятор с датчиком PT100 — это надёжное и точное решение для управления температурой в самых требовательных условиях. Его преимущество перед другими типами датчиков — стабильность, линейность и соответствие международным стандартам. Правильный выбор класса точности, схемы подключения и настройка алгоритма регулирования позволяют достичь минимальных отклонений и высокой надёжности системы.

• Используйте 3- или 4-проводную схему для точных измерений на расстоянии.
• Выбирайте класс точности датчика в зависимости от требований к стабильности.
• Настройка PID-параметров критична для отсутствия колебаний и быстрого выхода на режим.
• Регулярная поверка и диагностика продлевают срок службы системы.
• Интеграция в промышленные сети повышает уровень автоматизации и контроля.
