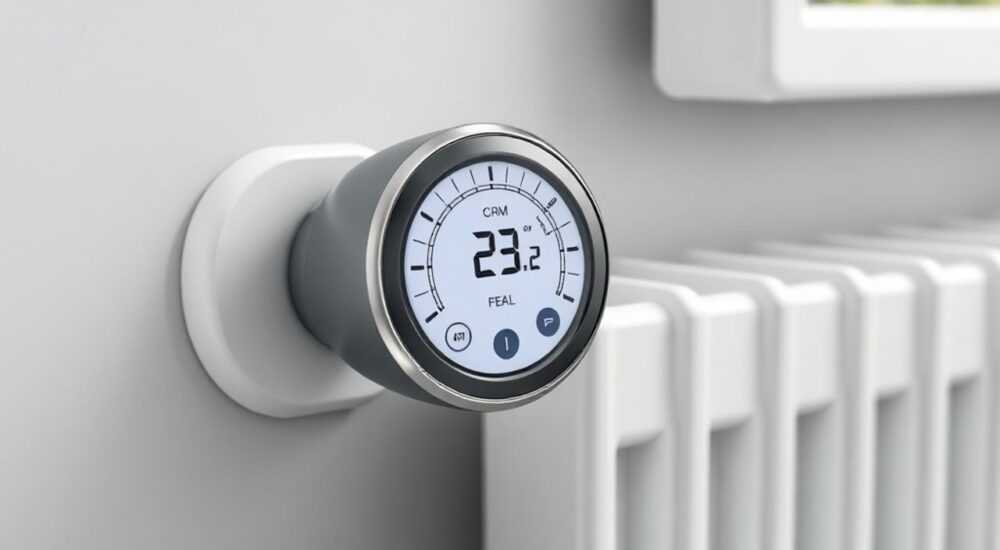

Терморегулятор радиаторный угловой

Современные системы отопления стремятся к максимальной энергоэффективности и комфорту. Одним из ключевых элементов, обеспечивающих точный контроль температуры в помещении, является терморегулятор радиаторный угловой. Он устанавливается на подводку к отопительному прибору и позволяет автоматически регулировать поток теплоносителя в зависимости от заданной температуры воздуха. Это не только повышает удобство использования, но и снижает расходы на отопление за счёт исключения перегрева.

Что такое терморегулятор радиаторный угловой

Терморегулятор радиаторный угловой — это запорно-регулирующее устройство, устанавливаемое на угловое соединение между трубой отопления и батареей. Его основная функция — автоматическое изменение проходного сечения для контроля объёма горячей воды, поступающей в радиатор, в зависимости от температуры в помещении.
В отличие от прямых моделей, угловые терморегуляторы имеют конструкцию под 90 градусов, что позволяет компактно разместить их в стеснённых условиях, например, когда труба подходит снизу или сбоку, а радиатор установлен вплотную к стене. Такая конфигурация особенно актуальна в городских квартирах с ограниченным пространством.
Угловые термостаты широко применяются как в частных домах, так и в многоквартирных зданиях с централизованным отоплением. Они совместимы с различными типами радиаторов: чугунными, алюминиевыми, биметаллическими и стальными панельными. Установка таких устройств позволяет добиться равномерного микроклимата в каждой комнате.

Устройство и принцип работы

Терморегулятор состоит из двух основных частей: клапана и термоголовки. Клапан устанавливается на подводку и физически перекрывает поток теплоносителя. Термоголовка — чувствительный элемент, реагирующий на изменения температуры воздуха в помещении.
Когда температура повышается выше заданного уровня, термоэлемент (обычно заполненный жидкостью или газом) расширяется и давит на шток клапана, постепенно его закрывая. При охлаждении воздуха элемент сжимается, и клапан открывается, пропуская больше горячей воды. Этот процесс происходит плавно и автоматически, без вмешательства человека.
Ключевым преимуществом является энергонезависимость большинства моделей. Они работают за счёт физических свойств термоэлемента, не требуя электропитания. Это делает их надёжными и безопасными в эксплуатации даже при перебоях с электричеством.

Основные компоненты

• Корпус клапана — выполнен из латуни или нержавеющей стали, устойчив к коррозии и высокому давлению.
• Шток с уплотнением — обеспечивает герметичность при движении; материал — тефлон или EPDM-резина.
• Термочувствительный элемент — расположен в головке, реагирует на температуру с точностью ±0.5–1°C.
• Регулировочное кольцо — позволяет выставить желаемый уровень нагрева (обычно от 1 до 6, где 1 — минимальный прогрев, 6 — максимум).

Виды терморегуляторов для угловых подключений

На рынке представлено несколько типов угловых терморегуляторов, различающихся по принципу действия, способу управления и уровню автоматизации.

По типу термоголовки

1. Механические — самые распространённые. Настройка производится вручную с помощью поворотного кольца. Надёжны, недороги, не нуждаются в питании.
2. Электронные — оснащены дисплеем и возможностью программирования графика температур (например, понижение ночью или в отсутствие жильцов). Питаются от батареек.
3. С выносным датчиком — термоэлемент расположен отдельно от головки, что позволяет размещать его в оптимальной зоне (например, в центре комнаты).

По типу клапана

• Прямые проходные — классическая конструкция с минимальным гидравлическим сопротивлением.
• Преднастроенные (с возможностью балансировки) — позволяют выставить начальное сопротивление, что важно при монтаже нескольких радиаторов в одной системе.
• С функцией «запор + регулировка» — могут полностью перекрывать поток, заменяя собой шаровой кран.

Как выбрать подходящую модель

Выбор терморегулятора зависит от типа системы отопления, бюджета, уровня комфорта и условий эксплуатации.
Во-первых, определите тип подключения: угловое исполнение может быть «угол вниз» или «угол вбок». Убедитесь, что резьба клапана соответствует диаметру трубы (обычно G½» или G¾»). Также обратите внимание на направление потока — некоторые клапаны имеют стрелку, указывающую правильную ориентацию.
Во-вторых, решите, нужна ли вам дополнительная автоматизация. Если вы хотите сэкономить на отоплении и комфортно управлять климатом, стоит рассмотреть электронные модели с программированием. Они позволяют, например, снижать температуру до 15 °C ночью и поднимать до 22 °C к утру.

Критерии выбора

• Совместимость с радиатором — особенно важно для чугунных батарей с высокой тепловой инерцией.
• Наличие функции преднастройки — необходимо при установке нескольких терморегуляторов в одной системе.
• Материал корпуса — латунь предпочтительнее, чем силумин, из-за долговечности и устойчивости к коррозии.
• Точность термоэлемента — качественные модели имеют погрешность не более 0.5 °C.

Монтаж и настройка своими руками

Установка терморегулятора — задача, доступная даже начинающему мастеру. Однако важно соблюдать последовательность и технику безопасности.
Перед началом работ обязательно перекройте подачу теплоносителя и слейте воду из контура. Используйте разводной ключ и лён с уплотнителем (или ФУМ-ленту) для герметизации резьбовых соединений. Угловой терморегулятор устанавливается на подводящую трубу перед радиатором, стрелка на корпусе должна указывать в сторону батареи.

Пошаговая инструкция

1. Отключите систему отопления и слейте воду.
2. Открутите старый кран или муфту, очистите резьбу.
3. Намотайте уплотнитель на резьбу клапана.
4. Вкрутите клапан в подводку, затяните ключом.
5. Подключите радиатор к выходу клапана.
6. Установите термоголовку на шток, зафиксировав защёлкой.
7. Откройте систему, удалите воздух через кран Маевского.

После запуска проверьте соединения на предмет протечек. Настройте желаемую температуру, повернув кольцо термоголовки. Для механических моделей: 3–4 — комфортный режим (20–22 °C), 1–2 — экономия, 5–6 — максимальный обогрев.

Распространённые ошибки и как их избежать

Даже при простом монтаже можно допустить ошибки, которые снизят эффективность или приведут к поломке устройства.
Одна из самых частых — неправильная ориентация термоголовки. Она должна быть установлена горизонтально, чтобы избежать влияния конвекции от радиатора. Если головка направлена вверх, она будет постоянно «чувствовать» тёплый воздух и преждевременно закрывать клапан.
Ещё одна ошибка — использование некачественных уплотнителей. Лён без герметика или плохая ФУМ-лента могут со временем деформироваться, вызывая течь. Вместо этого используйте современные анаэробные герметики или усиленные ленты.

Типичные проблемы

• Термоголовка не реагирует — возможна заклинившая шток или загрязнение клапана. Разберите и прочистите (если модель разборная).
• Постоянная работа радиатора — термоэлемент не срабатывает. Проверьте, не перекрыт ли доступ воздуха к головке.
• Нестабильная температура — отсутствие балансировки в системе. Выполните преднастройку всех клапанов.

Экспертное мнение

Автоматизация отопления — не просто мода, а необходимость в условиях растущих тарифов и стремления к энергосбережению. Угловые терморегуляторы позволяют достичь точного контроля с минимальными вложениями. Главное — соблюдать правила выбора и монтажа.
Особое внимание следует уделять системам с несколькими радиаторами. Без преднастройки клапанов дальние батареи будут получать меньше теплоносителя, что приведёт к неравномерному обогреву. Поэтому рекомендуется использовать модели с функцией балансировки.
Для максимального эффекта сочетайте терморегуляторы с теплосчётчиками и погодозависимыми контроллерами. Это позволит не только регулировать температуру в помещении, но и адаптировать работу к внешним условиям, снижая нагрузку на котёл.

Вопросы и ответы

Заключение

Терморегулятор радиаторный угловой — это эффективное решение для повышения комфорта и энергоэффективности отопительной системы. Он позволяет точно контролировать температуру в каждом помещении, избегая перегрева и лишних расходов. Современные модели предлагают широкий выбор по цене, функциональности и дизайну.

• Угловые терморегуляторы идеальны для стеснённых условий и нижнего подключения радиаторов.
• При выборе обращайте внимание на наличие преднастройки, материал корпуса и тип термоголовки.
• Монтаж прост, но требует соблюдения ориентации и герметичности соединений.
• Избегайте установки термоголовки в зонах конвекции — это искажает измерения.
• Комбинирование с другими системами автоматизации даёт максимальный эффект.
