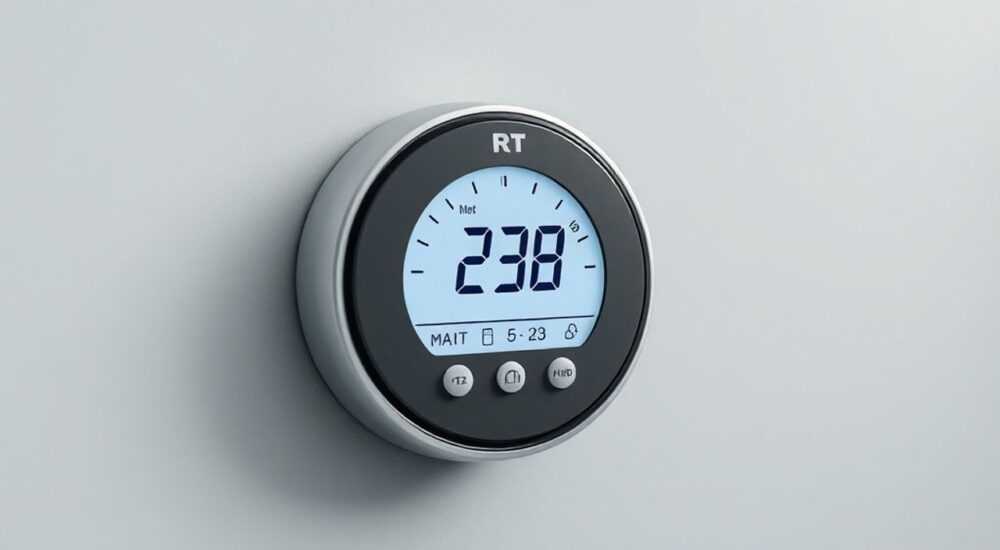

Терморегулятор рт 330 с датчиком

Терморегулятор РТ 330 с датчиком — это надежное и доступное устройство для автоматизации контроля температуры в системах теплого пола, а также в других отопительных контурах. Оно позволяет поддерживать комфортный микроклимат в помещении, экономить электроэнергию и продлевать срок службы нагревательного оборудования. Устройство сочетает в себе простоту монтажа, интуитивный интерфейс и стабильную работу даже при колебаниях напряжения.

Терморегулятор РТ 330 с датчиком подходит для управления электрическими теплыми полами и обеспечивает точный контроль температуры. Главное — правильно подключить его по схеме и установить датчик в соответствии с требованиями производителя.

Содержание статьи:

Назначение и область применения терморегулятора РТ 330
Устройство и комплектация: что входит в набор?
Принцип работы терморегулятора РТ 330
Преимущества и недостатки модели РТ 330
Монтаж и подключение: пошаговая инструкция
Типовые ошибки при монтаже
Настройка параметров: как выставить нужную температуру?
Обслуживание и диагностика неисправностей
Сравнение РТ 330 с аналогами на рынке
Экспертное мнение
Вопросы и ответы
Заключение

Назначение и область применения терморегулятора РТ 330

Терморегулятор РТ 330 — это электронное устройство, предназначенное для автоматического поддержания заданной температуры в помещениях за счет управления нагревательными элементами. Чаще всего он используется в системах «теплый пол», особенно с резистивными кабелями или нагревательными матами. Устройство реагирует на изменения температуры с помощью встроенного или внешнего датчика и включает/выключает питание нагревательного контура.

Основная задача РТ 330 — исключить перегрев пола и создать комфортные условия пребывания человека. Это особенно важно в детских комнатах, ванных и спальнях, где избыточное тепло может вызывать дискомфорт. Также использование терморегулятора позволяет снизить энергопотребление до 30–40% по сравнению с постоянным нагревом без автоматики.

Устройство рассчитано на работу в бытовых сетях переменного тока 220–240 В, частотой 50 Гц. Максимальная нагрузка — до 3,5 кВт, что соответствует примерно 16 А. Этого достаточно для обогрева помещений площадью до 20–25 м². РТ 330 устанавливается в стандартную монтажную коробку (подрозетник), что делает его совместимым с большинством интерьеров.

Полезно знать: Терморегулятор РТ 330 не подходит для водяных систем отопления — он работает только с электрическими нагревателями.

Устройство и комплектация: что входит в набор?

Типовой комплект РТ 330 включает сам терморегулятор, внешний датчик температуры пола (обычно NTC-типа, 10 кОм) и инструкцию по установке. Некоторые производители дополнительно поставляют монтажную рамку и заглушку, но чаще она приобретается отдельно.

Корпус устройства выполнен из негорючего пластика белого цвета, имеет прямоугольную форму и стандартные габариты для установки в стену. На лицевой панели расположены: цифровой дисплей, две кнопки управления («+» и «–»), индикатор включения и сенсорная зона для выбора режима. Дизайн минималистичный, но функциональный.

Датчик температуры — это капиллярная трубка длиной 3 метра с чувствительным элементом на конце. Он устанавливается в полу между нагревательными секциями и передает данные о текущей температуре на блок управления. Важно, чтобы датчик не был поврежден при укладке плитки или стяжки.

Терморегулятор в сборе — 1 шт.
Датчик температуры пола — 1 шт. (3 м)
Инструкция на русском языке — 1 экз.
Монтажные крепления — в зависимости от модели

«При покупке проверяйте целостность датчика — даже мелкий разрыв в изоляции может привести к некорректным показаниям.» — Алексей Ковалев, инженер-электрик, 12 лет опыта

Принцип работы терморегулятора РТ 330

Работа терморегулятора основана на принципе обратной связи: устройство получает данные от датчика, сравнивает их с заданным значением и принимает решение о включении или отключении нагрузки. Когда температура пола ниже установленной, реле замыкается, и питание подается на нагревательный кабель. При достижении порога — реле размыкается, нагрев прекращается.

Циклы включения/выключения происходят автоматически, без участия пользователя. Частота этих циклов зависит от теплопотерь помещения, мощности кабеля и установленного гистерезиса (разницы между включением и выключением). У РТ 330 гистерезис фиксированный — около 0,5–1°C, что обеспечивает плавное регулирование.

Дисплей показывает текущую температуру пола или воздуха (в зависимости от режима), а также установленное значение. Некоторые версии поддерживают функцию защиты от замерзания (обычно +5°C), которая предотвращает промерзание полов при длительном отсутствии хозяев.

Полезно знать: Если датчик выйдет из строя, терморегулятор переходит в аварийный режим — отключает нагрев и выводит на экран ошибку (например, «Err» или «OL»).

Преимущества и недостатки модели РТ 330

Терморегулятор РТ 330 остается популярным выбором благодаря сочетанию цены и функциональности. Его главное преимущество — простота использования и надежность. Устройство не требует сложной настройки и подходит даже для новичков в монтаже электрики.

Среди ключевых достоинств:

Низкая стоимость — от 1500 до 2500 рублей;
Поддержка внешнего датчика температуры пола;
Цифровой дисплей с четким отображением данных;
Автоматический режим работы без необходимости программирования;
Высокая помехоустойчивость и защита от скачков напряжения.

Однако у модели есть и ограничения. Например, отсутствие Wi-Fi, невозможность программирования графиков, отсутствие сенсора температуры воздуха (в базовых версиях). Также пользователи отмечают, что пластик корпуса может желтеть со временем при интенсивном освещении.

Критерий	РТ 330	Аналоги (бюджетные)	Премиум-аналоги
Цена	Низкая	Низкая	Высокая
Wi-Fi / управление с телефона	Нет	Частично	Да
Программирование графиков	Нет	Нет	Да
Точность регулирования	±0,5°C	±1°C	±0,1°C
Гарантия	1–2 года	1 год	3–5 лет

Монтаж и подключение: пошаговая инструкция

Правильная установка — залог долгой и безопасной работы терморегулятора. Перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения.

Выберите место установки — рядом с источником питания, на высоте 90–120 см от пола, вне зоны попадания воды.
Установите монтажную коробку в стене и подготовьте штробу для подводки кабелей.
Уложите нагревательный кабель, соблюдая шаг укладки (обычно 10–20 см), и установите датчик температуры в гофре на расстоянии 50 см от стены.
Подключите провода: L (фаза) и N (ноль) — к сети, L1 — к нагревательному кабелю, S — к датчику.
Зафиксируйте терморегулятор в коробке, закройте рамкой.
Включите питание и проверьте работу: при понижении температуры должен сработать индикатор включения.

«Никогда не подключайте терморегулятор без нагрузки — это может привести к выходу из строя внутреннего реле.» — Михаил Смирнов, электромонтажник, 15 лет опыта

Типовые ошибки при монтаже

Установка датчика над нагревательным кабелем — искажает показания.
Отсутствие гофры для датчика — затрудняет замену при поломке.
Подключение кабеля с превышением мощности — перегрев контактов.
Игнорирование заземления — снижает безопасность.

Настройка параметров: как выставить нужную температуру?

После подключения устройство готово к работе. По умолчанию оно запускается в режиме нагрева с установленной температурой около 20–25°C. Чтобы изменить значение:

Нажмите кнопку «+» или «–» на лицевой панели.
На дисплее отобразится новое значение (диапазон — от 5 до 35°C).
Через 5–10 секунд настройка сохранится автоматически.

Некоторые версии РТ 330 позволяют переключаться между режимами «температура пола» и «температура воздуха», если подключен дополнительный датчик. Однако в базовой комплектации контролируется только температура пола.

Полезно знать: Оптимальная температура поверхности пола для жилых помещений — 26–28°C. Выше этой отметки возможен перегрев покрытия и повышенный износ ламината или линолеума.

Обслуживание и диагностика неисправностей

Терморегулятор РТ 330 не требует регулярного технического обслуживания. Достаточно периодически протирать лицевую панель влажной тряпкой и следить за чистотой вокруг устройства.

При появлении неисправностей можно использовать встроенные коды ошибок:

«Err» или «OL» — обрыв или короткое замыкание датчика;
Мигающий индикатор — перегрузка или перегрев реле;
Отсутствие реакции на кнопки — сбой платы или отсутствие питания.

Для диагностики используйте мультиметр: проверьте сопротивление датчика (при +25°C должно быть около 10 кОм). Если значение сильно отличается — датчик нужно заменить.

«Если терморегулятор не включает нагрев, но дисплей работает — проверьте цепь нагрузки и состояние контактов.» — Елена Васильева, сервисный инженер, 9 лет опыта

Сравнение РТ 330 с аналогами на рынке

На рынке представлено множество бюджетных терморегуляторов: DeviReg 550, Теплолюкс РТ-03, Ballu BST-1, ZENIT TEPLO RT-01. Все они имеют схожие характеристики, но различаются по качеству сборки и точности.

РТ 330 выгодно выделяется на фоне конкурентов стабильностью работы и хорошей экранировкой электроники. В то время как некоторые аналоги могут «глючить» при скачках напряжения, РТ 330 сохраняет работоспособность даже при 180–250 В.

Однако более современные модели предлагают дополнительные функции: Wi-Fi, мобильные приложения, голосовое управление через Алису или Google Assistant. Если важна дистанционная настройка, стоит рассмотреть переход на «умные» решения.

Полезно знать: Для сезонного жилья (дача, гараж) РТ 330 — идеальный выбор: он прост, надежен и не зависит от интернета.

Экспертное мнение

«РТ 330 — это эталон бюджетного терморегулятора. За свою цену он предлагает максимум того, что нужно: точный контроль, простоту установки и долговечность. Да, нет программирования и Wi-Fi, но для 90% пользователей это лишнее. Главное — не экономить на качестве монтажа: правильно уложите датчик, используйте гофру и не перегружайте контактную группу.» — Дмитрий Петров, руководитель монтажной бригады, 18 лет в сфере «умного дома»

Вопросы и ответы

Можно ли использовать РТ 330 с инфракрасным теплым полом?

Да, при условии, что общая мощность ИК-пленки не превышает 3,5 кВт. Подключение аналогично — через клеммы L1 и N.

Что делать, если дисплей не включается?

Проверьте наличие напряжения на входе, правильность подключения фазы и нуля. Убедитесь, что автомат на щитке не выбит.

Как увеличить срок службы терморегулятора?

Не подключайте нагрузку выше 16 А, избегайте установки в помещениях с высокой влажностью без герметичной рамки.

Поддерживает ли РТ 330 два датчика — пола и воздуха?

В базовой версии — нет. Есть модификации с двойным входом, но они встречаются редко. Обычно выбирается один тип датчика.

Можно ли установить РТ 330 самостоятельно?

Да, при наличии базовых навыков электромонтажа. Однако подключение к щитку лучше доверить лицензированному электрику.

Заключение

Терморегулятор РТ 330 с датчиком — практичное и экономичное решение для автоматизации электрического теплого пола. Он обеспечивает стабильный контроль температуры, снижает энергозатраты и повышает комфорт в доме. Несмотря на отсутствие «умных» функций, устройство остается актуальным благодаря своей надежности и простоте.

Для большинства пользователей РТ 330 — оптимальный выбор: он решает основную задачу — поддержание комфортной температуры — без лишних наворотов и переплат.

РТ 330 подходит для электрических теплых полов площадью до 25 м².
Важно правильно установить датчик в гофре и не превышать допустимую нагрузку.
Устройство не требует программирования — работает в автоматическом режиме.
При выборе аналога сравнивайте не только цену, но и качество сборки и защиту от помех.
Для дистанционного управления стоит рассмотреть модели с Wi-Fi.
