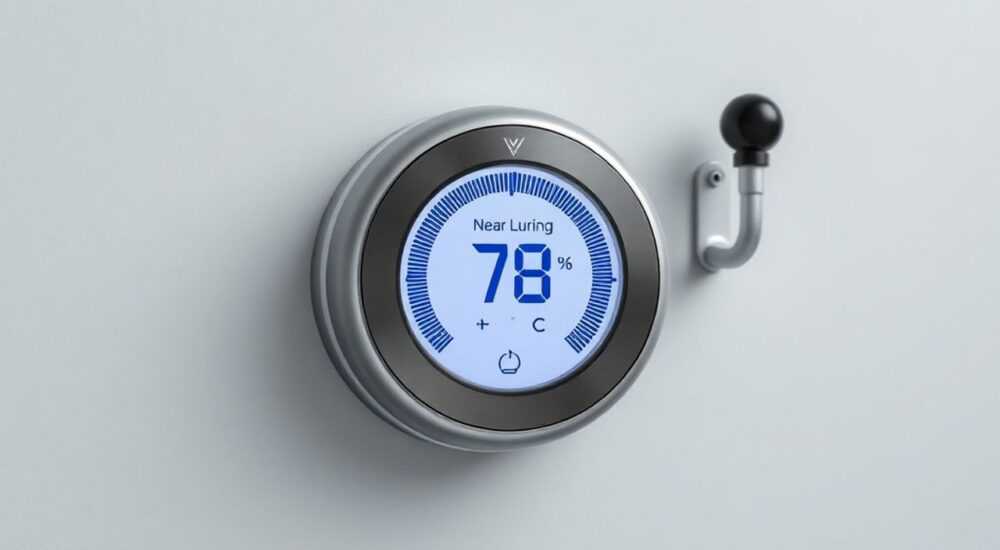

Терморегулятор с накладным датчиком

Терморегулятор с накладным датчиком — это современное решение для точного контроля температуры в системах обогрева, особенно актуальное при монтаже тёплых полов. В отличие от встроенных или выносных датчиков, накладной тип устанавливается на поверхности трубы или нагревательного элемента, что упрощает монтаж и обслуживание. Такие устройства позволяют поддерживать заданный температурный режим с минимальными энергозатратами, предотвращая перегрев и увеличивая срок службы всей системы.

Что такое терморегулятор с накладным датчиком

Терморегулятор с накладным датчиком — это автоматическое устройство, предназначенное для контроля температуры теплоносителя в трубопроводе или поверхности нагревательного элемента. Датчик фиксируется снаружи трубы, обычно с помощью термопасты и хомута, и измеряет температуру посредством теплопроводности. Сигнал передаётся на блок управления, который регулирует работу насоса, клапана или нагревательного контура.

Такие решения чаще всего применяются в системах водяного тёплого пола, где важно контролировать не только температуру воздуха в помещении, но и состояние теплоносителя. Это позволяет избежать перегрева труб и деформации напольного покрытия. Накладные датчики не требуют вскрытия трубопровода, что делает их особенно удобными при модернизации уже действующих систем.

Основное отличие от встроенных аналогов — отсутствие необходимости врезки в трубу. Это снижает риск протечек и ускоряет монтаж. Однако точность измерений может зависеть от качества контакта между датчиком и трубой, а также от толщины стенки и материала.

Принцип работы и устройство

Работа терморегулятора с накладным датчиком основана на измерении температуры поверхности трубы и последующем управлении исполнительным механизмом. Датчик, как правило, использует термосопротивление (например, Pt1000) или термопару. При изменении температуры меняется электрическое сопротивление, что фиксируется микроконтроллером.

Устройство состоит из трёх ключевых компонентов:

• Накладной температурный датчик — измерительный элемент в защитном корпусе;
• Блок управления — с ЖК-экраном, кнопками настройки и реле;
• Исполнительное устройство — сервопривод, трёхходовой клапан или циркуляционный насос.

После запуска пользователь задаёт желаемую температуру теплоносителя. Если фактическое значение отклоняется от заданного, регулятор подаёт команду на закрытие или открытие клапана, ограничивая или увеличивая поток горячей воды. Циклы включения/выключения происходят автоматически, обеспечивая стабильный режим.

Преимущества и недостатки накладных датчиков

Накладные датчики завоевали популярность благодаря простоте установки и универсальности. Однако, как и любое техническое решение, они имеют свои сильные и слабые стороны.

Преимущества

• Быстрый монтаж без врезки — не требуется останавливать систему и сваривать трубы.
• Лёгкое обслуживание — датчик можно снять, заменить или откалибровать без разборки трубопровода.
• Подходит для ретрофит-проектов — идеален при дооснащении старых систем тёплого пола.
• Низкий риск аварий — отсутствие механических соединений снижает вероятность протечек.
• Компактность — не занимает место внутри коллектора или шкафа.

Недостатки

• Зависимость от качества контакта — плохая фиксация или отсутствие термопасты приводят к ошибкам измерения.
• Меньшая точность на пластиковых трубах — разница между реальной и измеренной температурой может достигать 2–3 °C.
• Влияние внешней среды — сквозняки или близость к другим источникам тепла могут исказить данные.
• Ограниченная совместимость — не все терморегуляторы поддерживают накладные датчики «из коробки».

Где используются: основные сферы применения

Терморегуляторы с накладным датчиком находят применение в различных системах, где требуется контроль температуры жидкости без вмешательства в герметичность трубопровода.

Тёплые полы (водяные)

Наиболее частое применение — регулирование температуры теплоносителя в контурах тёплого пола. Особенно важно это при использовании чувствительных покрытий: ламината, паркета или виниловой плитки. Перегрев выше 27–29 °C может вызвать деформацию или выделение вредных веществ.

Промышленные системы отопления

В цехах и производственных помещениях такие датчики контролируют температуру в технологических трубопроводах. Быстрая установка позволяет оперативно внедрять системы автоматики без остановки производства.

Системы ГВС и рециркуляции

В многоквартирных домах и гостиницах накладные датчики помогают поддерживать постоянную температуру горячей воды в трубах, предотвращая охлаждение и экономя энергию.

Агрессивные среды

Если теплоноситель содержит агрессивные примеси, накладной датчик становится безопасной альтернативой погружному, так как не контактирует напрямую с жидкостью.

Как выбрать терморегулятор с накладным датчиком

Выбор зависит от типа системы, условий эксплуатации и требуемой точности. Вот ключевые критерии:

Тип датчика и совместимость

Убедитесь, что терморегулятор поддерживает внешний накладной датчик. Некоторые модели рассчитаны только на встроенные или воздушные. Проверьте тип подключения — аналоговый (Pt1000) или цифровой (DS18B20).

Диапазон измерений

Для тёплых полов достаточно 0–60 °C. В промышленных системах может потребоваться до 150 °C. Уточните максимальную температуру в вашем трубопроводе.

Точность и разрешение

Ищите модели с погрешностью не более ±0.5 °C и разрешением 0.1 °C. Это особенно важно при работе с деревянными полами.

Степень защиты (IP)

Если датчик устанавливается в ванной, подвале или на улице, выбирайте IP65 или выше. Для жилых помещений достаточно IP20.

Функции управления

• Ручной и автоматический режим;
• Программируемый график (по дням недели);
• Wi-Fi или Bluetooth для управления с телефона;
• Калибровка показаний (ручная коррекция).

Установка и настройка: пошаговая инструкция

Правильный монтаж — залог точной работы. Следуйте этим шагам:

1. Выберите место установки — участок трубы без изоляции, свободный от других элементов. Лучше — на обратной магистрали, после смесительного узла.
2. Очистите поверхность трубы — удалите грязь, ржавчину, остатки краски. Поверхность должна быть сухой и гладкой.
3. Нанесите термопасту — тонким слоем на нижнюю часть датчика и трубу. Не переусердствуйте — избыток может создать зазор.
4. Зафиксируйте датчик хомутом — плотно, но без деформации корпуса. Обеспечьте плотный контакт по всей площади.
5. Подключите к терморегулятору — соблюдайте полярность (если есть). Защитите кабель от механических повреждений.
6. Выполните первоначальную настройку — задайте целевую температуру, выберите режим (комфорт/эконом), при необходимости — откалибруйте.

После запуска наблюдайте за показаниями в течение 24 часов. Убедитесь, что система реагирует адекватно на изменения нагрузки.

Распространённые ошибки монтажа и как их избежать

Даже качественное оборудование может работать некорректно из-за ошибок установки.

Ошибка 1: Отсутствие термопасты

Воздушная прослойка снижает теплопроводность. Результат — заниженные показания и перегрев пола. Решение: всегда используйте термопасту.

Ошибка 2: Установка на изолированной трубе

Теплоизоляция препятствует передаче тепла. Датчик будет измерять температуру воздуха вокруг, а не теплоносителя. Решение: снимите изоляцию на участке 10–15 см.

Ошибка 3: Неправильное положение датчика

Если датчик установлен сверху трубы, он может регистрировать конвекционное тепло, а не температуру стенки. Решение: монтируйте строго снизу или сбоку.

Ошибка 4: Использование на пластиковой трубе без адаптера

Пластик плохо проводит тепло. Решение: используйте медную вставку или переходник, на который крепится датчик.

Ошибка 5: Игнорирование калибровки

Заводская настройка не всегда соответствует реальным условиям. Решение: сравните показания с эталонным термометром и внесите поправку.

Сравнение накладных, погружных и воздушных датчиков

Выбор типа датчика зависит от задачи. Ниже — сравнительная таблица:

Накладной датчик — оптимальный выбор при балансе между стоимостью, безопасностью и точностью. Для максимальной надёжности некоторые системы используют комбинированный подход: воздушный датчик + накладной.

Экспертное мнение

Вопросы и ответы

Заключение

Терморегулятор с накладным датчиком — это практичное и безопасное решение для контроля температуры в системах отопления, особенно при модернизации существующих объектов. Он сочетает простоту установки, отсутствие риска протечек и достаточную точность для большинства бытовых и промышленных задач. Ключ к успеху — правильный монтаж, использование термопасты и периодическая проверка показаний.

• Накладной датчик не требует врезки и легко монтируется.
• Используйте термопасту и хомут для надёжного теплового контакта.
• Выбирайте модели с высокой точностью и защитой от влаги.
• Регулярно проверяйте и при необходимости калибруйте показания.
• Для максимального комфорта комбинируйте с воздушным датчиком.
