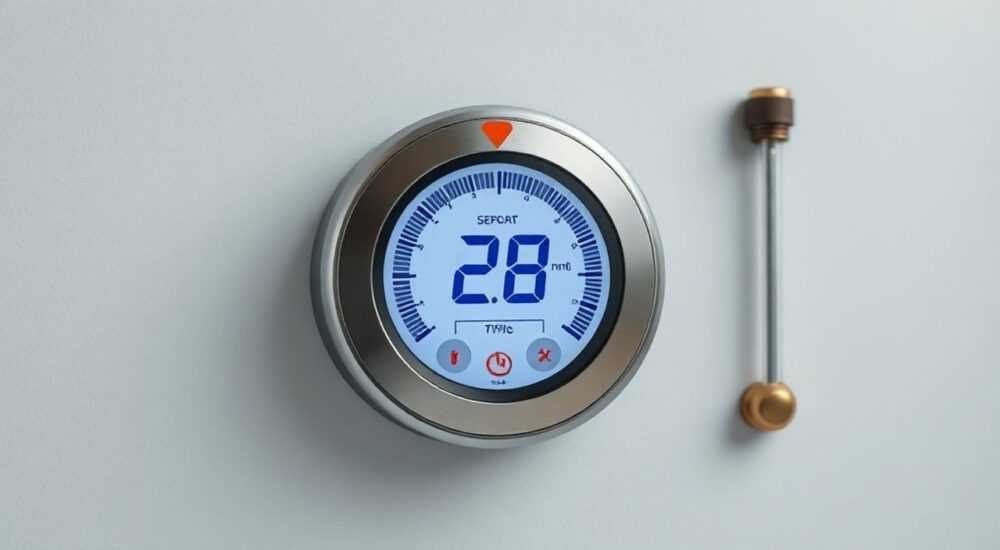

Терморегулятор с термодатчиком

Терморегулятор с термодатчиком — это ключевой элемент современной системы отопления, обеспечивающий точный контроль температуры в помещении. Он автоматически включает и выключает нагревательные приборы, поддерживая заданный комфортный микроклимат. Такие устройства повышают энергоэффективность, снижают расходы на отопление и делают управление климатом максимально удобным. Особенно актуальны они для систем «тёплый пол», радиаторных контуров и конвекторов.

Принцип работы терморегулятора с термодатчиком

Терморегулятор — это устройство, которое измеряет температуру в помещении и управляет работой отопительного оборудования. В его основе лежит термодатчик, который фиксирует текущие показания и передаёт их в блок управления. Если температура падает ниже установленного порога, регулятор включает обогрев; при достижении нужного значения — отключает.

Работа системы напоминает принцип холодильника: постоянный цикл включения и выключения для поддержания стабильной температуры. Однако в отличие от механических аналогов, современные электронные терморегуляторы работают с высокой точностью — до ±0.5 °C. Это особенно важно для систем «тёплый пол», где перегрев может привести к повреждению покрытия.

Термодатчики бывают встроенными и выносными. Встроенные измеряют температуру воздуха непосредственно вокруг корпуса терморегулятора. Выносные — монтируются отдельно, например, в стяжку пола, и передают данные по проводам. Последние предпочтительнее для напольного отопления, так как контролируют именно температуру поверхности, а не воздуха.

Как работает цикл регулирования

Цикл работы терморегулятора состоит из нескольких этапов:

• Датчик измеряет текущую температуру (воздуха или пола).
• Данные сравниваются с заданным пользователем значением.
• Если разница превышает допустимый порог, реле включает или выключает нагрев.
• Процесс повторяется в режиме реального времени.

Частота циклов зависит от теплопотерь помещения, мощности обогрева и чувствительности датчика. У качественных моделей интервал между включениями составляет от 5 до 15 минут, что исключает частые скачки температуры.

Виды терморегуляторов: как выбрать подходящий?

Выбор терморегулятора зависит от типа отопления, условий эксплуатации и требований к комфорту. Все модели можно разделить по нескольким критериям: способу управления, типу подключения, функциональности и конструкции.

Первое деление — на механические и электронные устройства. Механические терморегуляторы работают по принципу биметаллической пластины: при нагреве она изгибается и размыкает контакт. Они просты, надёжны и дешевы, но имеют невысокую точность (±2 °C) и не поддерживают программирование.

Электронные модели используют цифровой дисплей и микропроцессор. Они позволяют задавать точную температуру, программировать режимы на день/неделю, подключаться к смартфону через Wi-Fi. Их погрешность — всего 0.1–0.5 °C, а функционал — значительно шире.

По способу монтажа различают встраиваемые (в стену) и накладные терморегуляторы. Встраиваемые выглядят аккуратнее и подходят для новых ремонтов. Накладные — удобны при модернизации существующих систем.

Выбор по типу отопления

• Для тёплого пола — обязательно использовать терморегулятор с выносным датчиком температуры пола. Дополнительно можно подключить и датчик воздуха для двойного контроля.
• Для радиаторов — подойдут как встроенные, так и комнатные термостаты. Лучше выбирать модели с возможностью программирования графика.
• Для конвекторов и масляных обогревателей — рекомендуются мобильные или встраиваемые терморегуляторы с таймером и защитой от перегрева.

Как выбрать термодатчик: тип, размещение, точность

Термодатчик — «глаза» терморегулятора. От его правильного выбора и установки зависит вся эффективность системы. Существует два основных типа: воздушные и поверхностные (выносные).

Воздушные датчики встроены в корпус терморегулятора и измеряют температуру окружающего воздуха. Они подходят для радиаторного отопления, но неэффективны для тёплого пола, так как пол может быть слишком горячим, а воздух — прохладным.

Выносные датчики устанавливаются отдельно. Для тёплого пола — в стяжку, между нагревательными элементами. Кабель от датчика подводится к терморегулятору. Расстояние от стены — не менее 50 см, чтобы избежать влияния внешних факторов.

Точность измерения — важный параметр. Бюджетные модели могут иметь погрешность до 2 °C, что недопустимо для комфортного проживания. Выбирайте датчики с погрешностью не более ±0.5 °C. Популярны модели на основе термисторов NTC — они стабильны и долговечны.

Правила размещения выносного датчика

1. Укладывайте датчик в гофрированную трубку — это позволит заменить его без вскрытия стяжки.
2. Размещайте в середине участка пола, подальше от источников тепла (радиаторов, окон, дверей).
3. Глубина заложения — 2–3 см от поверхности финишного покрытия.
4. Не допускайте перегибов кабеля и его контакта с нагревательным кабелем.

Установка и настройка: пошаговая инструкция

Правильная установка — залог долгой и эффективной работы терморегулятора. Работы лучше проводить на этапе ремонта, до укладки напольного покрытия. Если система уже смонтирована, потребуется частичное вскрытие стены.

Перед началом обязательно отключите электропитание. Подключайте устройство строго по схеме, указанной в инструкции. Ошибки в подключении могут привести к выходу из строя как терморегулятора, так и нагревательного кабеля.

Пошаговая инструкция по установке

1. Подготовьте монтажную коробку в стене на высоте 80–120 см от пола.
2. Проложите кабели: питание (220 В), от нагревательного мата, от выносного датчика.
3. Подключите провода к соответствующим клеммам: L (фаза), N (ноль), нагрузка (к полу), датчик (сенсор).
4. Зафиксируйте терморегулятор в коробке, закройте крышкой.
5. Включите питание и проверьте работу: при понижении температуры должен включиться нагрев.

Настройка начинается с выбора режима: ручной, программируемый или экономичный. В программируемом режиме задаются временные интервалы на каждый день недели. Например, утром — 23 °C, днём — 18 °C, вечером — 22 °C.

Для Wi-Fi моделей требуется установка приложения на смартфон (например, Smart Life, Tuya, Mi Home). После подключения к сети вы сможете управлять отоплением из любой точки мира.

Распространённые ошибки при использовании

Даже самое качественное оборудование может работать некорректно из-за типичных ошибок. Знание этих проблем поможет избежать лишних затрат и дискомфорта.

Первая ошибка — неправильное расположение терморегулятора. Установка рядом с окном, батареей или на сквозняке искажает показания датчика. В результате система либо постоянно греет, либо не включается.

Вторая — использование встроенного датчика для тёплого пола. Воздушный датчик не контролирует температуру поверхности, что может привести к перегреву и повреждению покрытия.

Третья — игнорирование максимальной температуры пола. Для ламината и паркета она не должна превышать 27 °C, для плитки — до 30 °C. Превышение этого порога сокращает срок службы покрытия.

Как избежать проблем

• Проверяйте совместимость терморегулятора с вашим типом нагревательного кабеля (резистивный, саморегулирующийся).
• Не устанавливайте регулятор в ванных комнатах без защиты IP44 и выше.
• Регулярно обновляйте прошивку умных терморегуляторов для стабильной работы.
• Используйте двухзонные системы, если в доме разные типы полов (ламинат и плитка).

Терморегулятор в умной системе отопления

Современные технологии позволяют интегрировать терморегулятор в экосистему «умного дома». Wi-Fi и Bluetooth-модели управляются через смартфон, голосовые помощники (Алиса, Google Assistant, Siri) и сценарии.

Например, можно создать сценарий: «Доброе утро» — в 7:00 пол в ванной прогревается до 26 °C, а в спальне — до 22 °C. А по вечерам, когда все выходят, система переходит в экономичный режим.

Умные терморегуляторы анализируют поведение жильцов и предлагают оптимальные графики. Некоторые модели (например, от компаний Devi, WarmlyYours, HeatIt) поддерживают geofencing — автоматическое включение отопления при приближении к дому.

Преимущества умных решений

• Удалённое управление с телефона.
• Интеграция с другими устройствами (освещение, шторы, сигнализация).
• Статистика потребления энергии.
• Голосовое управление.
• Автоматические обновления и улучшения.

Экспертное мнение

Она отмечает, что будущее — за адаптивными системами, которые учитывают погоду за окном, прогнозируемую облачность (для солнечных дней) и даже загруженность жильцов. Уже сейчас есть модели, которые снижают температуру, если датчики движения не фиксируют присутствие более 2 часов.

Вопросы и ответы

Заключение

Терморегулятор с термодатчиком — это не просто элемент комфорта, а инструмент энергосбережения и долговечности отопительной системы. Он обеспечивает стабильную температуру, исключает перегрев и снижает расходы на отопление. Правильно выбранный и установленный регулятор окупается за 1–3 года.

Современные решения, особенно умные терморегуляторы, открывают новые возможности: удалённое управление, автоматизация, интеграция с умным домом. Главное — учитывать тип отопления, особенности помещения и требования к точности.

• Для тёплого пола обязательно используйте терморегулятор с выносным датчиком.
• Электронные модели точнее механических и позволяют программировать режимы.
• Wi-Fi терморегуляторы дают контроль через смартфон и голосовые помощники.
• Правильная установка и калибровка — залог долгой и эффективной работы.
• Система с терморегулятором экономит до 30% энергии по сравнению с ручным управлением.
